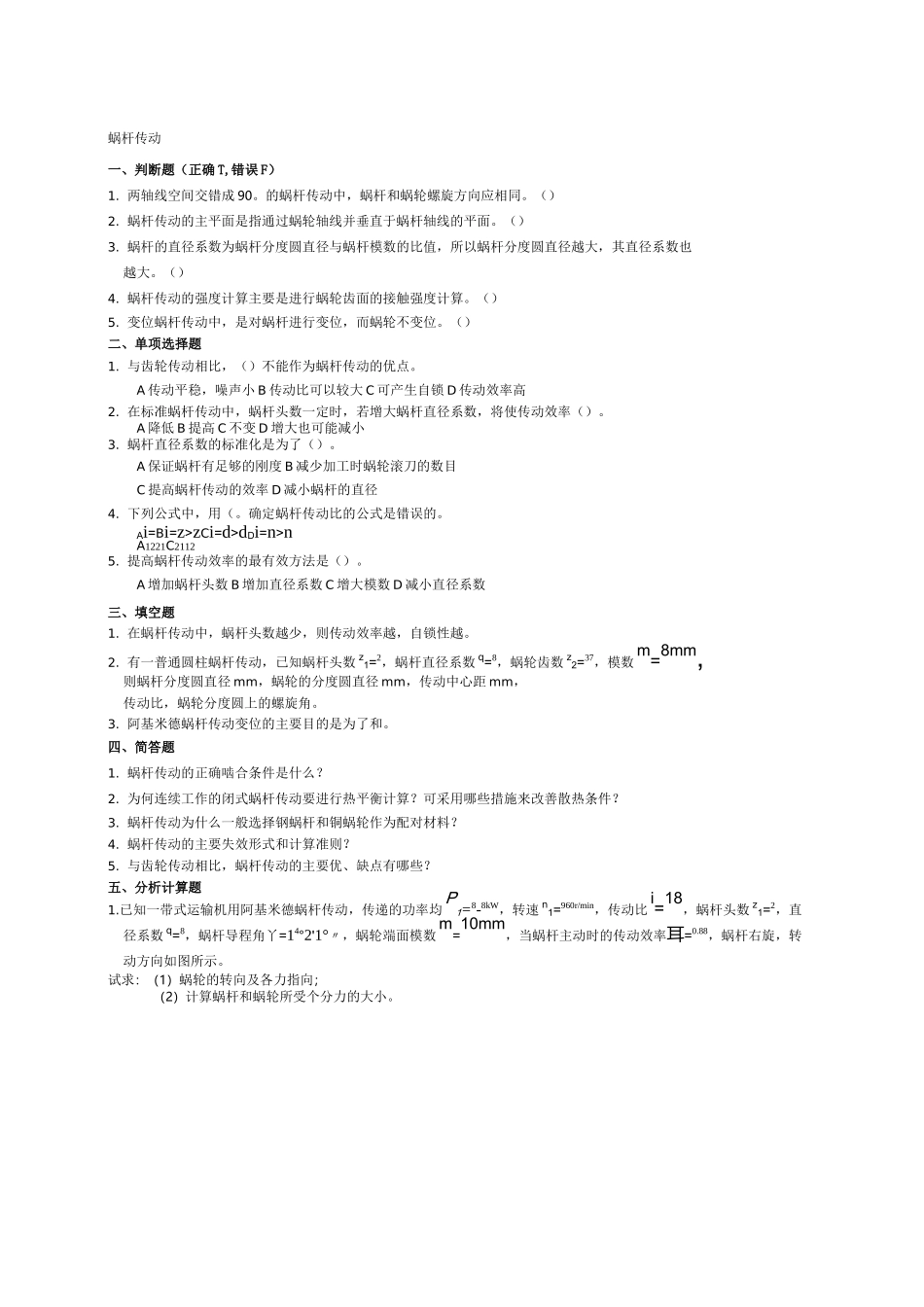

蜗杆传动一、判断题(正确T,错误F)1.两轴线空间交错成90。的蜗杆传动中,蜗杆和蜗轮螺旋方向应相同。()2.蜗杆传动的主平面是指通过蜗轮轴线并垂直于蜗杆轴线的平面。()3.蜗杆的直径系数为蜗杆分度圆直径与蜗杆模数的比值,所以蜗杆分度圆直径越大,其直径系数也越大。()4.蜗杆传动的强度计算主要是进行蜗轮齿面的接触强度计算。()5.变位蜗杆传动中,是对蜗杆进行变位,而蜗轮不变位。()二、单项选择题1.与齿轮传动相比,()不能作为蜗杆传动的优点。A传动平稳,噪声小B传动比可以较大C可产生自锁D传动效率高2.在标准蜗杆传动中,蜗杆头数一定时,若增大蜗杆直径系数,将使传动效率()。A降低B提高C不变D增大也可能减小3.蜗杆直径系数的标准化是为了()。A保证蜗杆有足够的刚度B减少加工时蜗轮滚刀的数目C提高蜗杆传动的效率D减小蜗杆的直径4.下列公式中,用(。确定蜗杆传动比的公式是错误的。Ai=Bi=z>zCi=d>dDi=n>nA1221C21125.提高蜗杆传动效率的最有效方法是()。A增加蜗杆头数B增加直径系数C增大模数D减小直径系数三、填空题1.在蜗杆传动中,蜗杆头数越少,则传动效率越,自锁性越。2.有一普通圆柱蜗杆传动,已知蜗杆头数z1=2,蜗杆直径系数q=8,蜗轮齿数z2=37,模数m=8mm,则蜗杆分度圆直径mm,蜗轮的分度圆直径mm,传动中心距mm,传动比,蜗轮分度圆上的螺旋角。3.阿基米德蜗杆传动变位的主要目的是为了和。四、简答题1.蜗杆传动的正确啮合条件是什么?2.为何连续工作的闭式蜗杆传动要进行热平衡计算?可采用哪些措施来改善散热条件?3.蜗杆传动为什么一般选择钢蜗杆和铜蜗轮作为配对材料?4.蜗杆传动的主要失效形式和计算准则?5.与齿轮传动相比,蜗杆传动的主要优、缺点有哪些?五、分析计算题1.已知一带式运输机用阿基米德蜗杆传动,传递的功率均P1=8-8kW,转速n1=960r/min,传动比i=18,蜗杆头数z1=2,直径系数q=8,蜗杆导程角丫=14°2'1°〃,蜗轮端面模数m=10mm,当蜗杆主动时的传动效率耳=0.88,蜗杆右旋,转动方向如图所示。试求:(1)蜗轮的转向及各力指向;(2)计算蜗杆和蜗轮所受个分力的大小。2.图示蜗杆传动中,蜗杆为主动件。试在图上标出蜗杆(或蜗轮)的转向,蜗轮的螺旋线方向,蜗杆、蜗轮所受各分力的方向。II5.图示为蜗杆一一斜齿圆柱齿轮传动。已知蜗杆主动,螺旋方向为右旋,大齿轮转向如图所示。试求:(1)各轴的转向;(2)为使II轴上两轮的轴向力抵消一部分时齿轮3、4的螺旋线方向;(3)蜗轮2和齿轮3所受各分力方向。6.图示传动系统中,1、5为蜗杆,2、6为蜗轮,3、4为斜齿圆柱齿轮,7、8为直齿锥齿轮。已知蜗杆1为主动,要求II输出齿轮8的回转方向如图所示。试确定:(1)各轴的回转方向;(2)考虑轴I、11、111上所受轴向力能抵消一部分,定出各轮的螺旋线方向;(3)画出各轮的轴向力方向。参考答案一、判断题(正确T,错误F)四、简答题1.蜗杆传动正确啮合的条件是:在中间平面上,蜗杆的轴向模数mx1和轴向压力角ax1分别与蜗轮的端面模数mt1和断面压力角at1相等,蜗杆分度圆导程角丫等于蜗轮的螺旋角卩,且螺旋线方向相同。即为①mx1二mt2二m,②ax1=at2=a,③Y=B2.蜗杆传动效率较低,工作是发热量大,如果产生的热量不能及时散逸,则随着油温的升高将使润滑油黏度降低,从而使润滑状态变坏,甚至会导致胶合。所以蜗杆传动必须进行热平衡计算,以保证单位时间内的发热量能在同一时间内散逸出去,从而维持良好的润滑状态,保证蜗杆传动正常工作。措施:①在箱体外壁加散热片以增大散热面积;②在蜗杆轴端加装风扇进行人工通风;③在箱体油池内加装蛇形水管用循环水冷却;1.D2.B3.B4.C5.A三】、填空题1.低好2.d=mq=64d=mz=296122Pz=arctan」=14。2'10〃2q1.T2.F3.F4.T5.F二、单项选择题3.凑配传动比凑配中心距a=訥+Z2)=180°=孑二咲1II④采用压力喷油循环润滑,润滑油用过滤器滤去杂质,并经冷却器冷却。3.蜗杆传动中啮合齿面间的相对滑动速度较大,摩擦大,发热量大,蜗轮齿面的胶合、点蚀和磨损是主要的失效形式;同时,对蜗杆和蜗轮的材料不仅要具有足够的强度,更重要的是应该具有良好的跑合性、减摩性和耐磨性,所以一般采用题中的配对...
