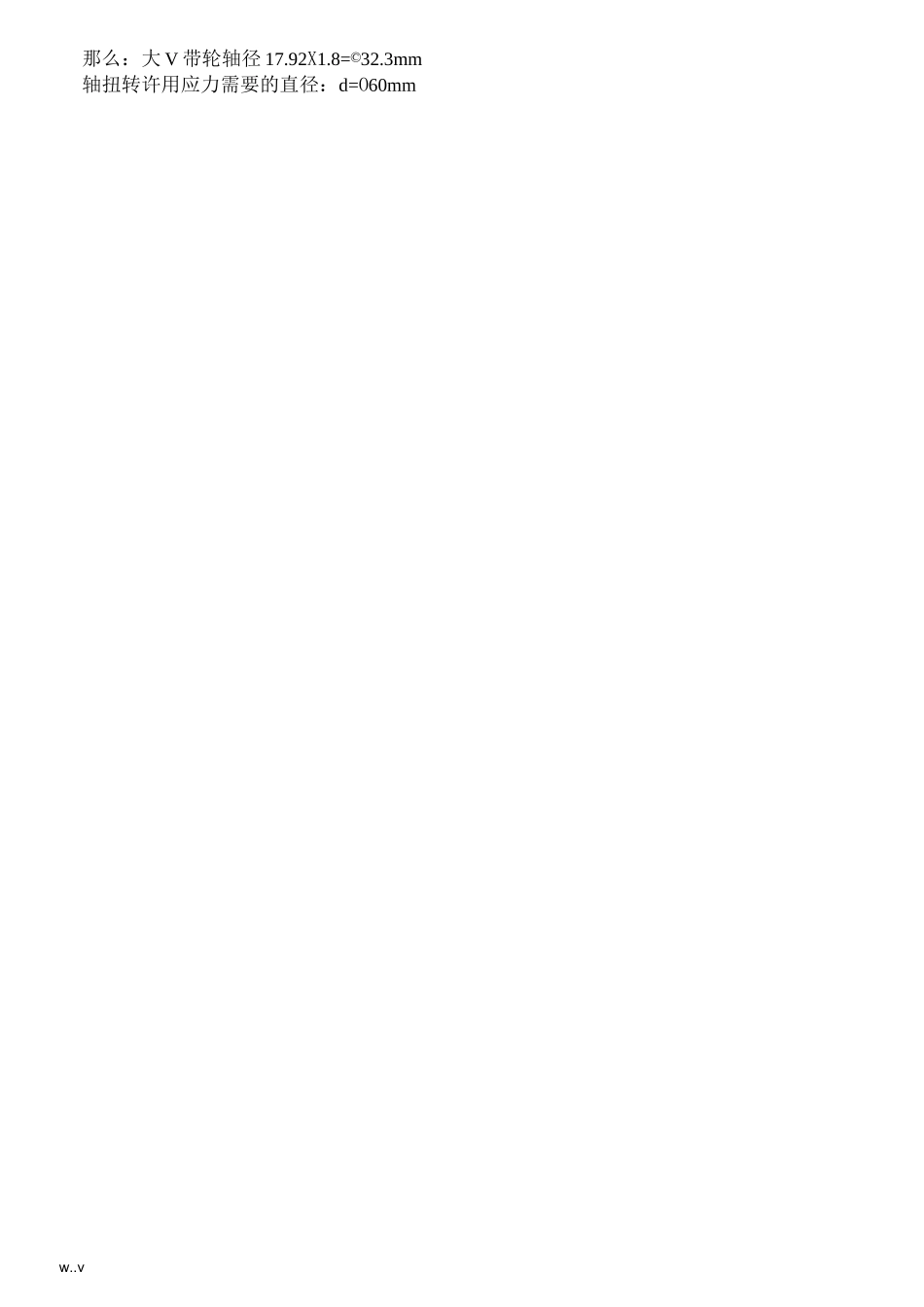

w..v锤式破碎机计算书已知条件：生产能力(Q)=15-30t/h;进料粒度(d1)<300mm;出料粒度(d2)=13〜50mm一、转子计算1、转子直径(D)计算：可按最大料块尺寸来确定。转子直径(D)=(1.2~5)Dmax.。系数设为2；转子直径(D)=2X300=①600mm；2、转子长度(L)计算：转子长度(L)=(0.7〜1.8)D;系数设为1；1X600=600mm；3、转子转速计算跟据《破碎与筛分机械设计选用手册》1第204页转子转速计算公式:n=60V兀D式中V—转子转速18〜70m/sV值取20m/s(转速越大，出料粒度越小)所以：n=6°x20王640r/min3.14x0.64、转子轴功率计算跟据《破碎与筛分机械设计选用手册》1第156页轴功率P=K3Qi(kw)式中K3—为修正系数=0.04〜0.075A取大数0.075式中i——破碎比i===6d5021—进料粒度最大尺寸2—出料粒度最大尺寸轴功率P=K3Qi(kw)P=0.075X30X6=13.5kw机械传递效率为80%13.5所以轴的实际功率P==16.88kw~17kw0.8机械手册查出：45#钢A0值：118〜107；取中间值110所以：d±110X=17.92mm；设轴的安全承载系数为1.8w..v那么：大V带轮轴径17.92X1.8=©32.3mm轴扭转许用应力需要的直径：d=O60mm±120°w..v1）带速（v）计算：V带材料选用：橡胶公式：v=代（m/s）60x1000橡胶V带的允许带速：30m/s公式中：D—主动轮直径m1n—主动轮转速（980r/min）1所以：3.14x250x980~60x1000-~12.82m/s<30m/s2）带数（Z）计公式：Pco—(PKK+△P)KZ<1二、带传动计算1、电机功率计算已求出转子轴功率P=17kwV带传动的机械效率n=90%17电机理论功率P==18.9kw~19kw0.9V带传动电机实际功率P实=«人卩机械设计手册查出KA=1.3所以Pg=1.3X19=24.7kw选用30kw2、V带选用选用30kw电机转速n=980r/min跟据电机的功率、转速查机械设计手册，选取C带。3、带轮选用1）主动带轮的选取：跟据电机的功率、转速查机械设计手册C带的最轮范围：200mm~475mm选取标准带轮直径①250mm。nD9802）从动带轮的选取：传动比i=1=1=心1・5nD64022所以从动带轮直径D2=250X1.5=0375mm4、带数的确定公式中：PCO—计算出来的电机功率（30kw）PO——单根V带的功率（查表得出：7.04kw）Ka——包角不同时影响系数（查表得出：0.98）K——带长度不同时影响系数（查表得出：0.98）l公式：a=w..v180600x(D-D)21-3中心距确定K—普能棉质材料情况系数(查表得出：)△PO=0.0001ATn1△T—单根胶带传递扭矩的修正值(查表得出：7.3)△P0=0.0001X7.3X980=0.715430所以：Z=—~4<10(7.04x0.98x0.98+0.7154)x1Z取数：4根5、传动中心距与V带长度与计算1)初定中心距(a)取0.7(D1+D2)
120o二50转子质G=7850kg/m3x兀r2l转转子总质7、单根V带的拉力（F）计算八式500P（2.5qv2公式：F二G（—1）+一OZvKga式中：P—电机功率（30kw）Z—V带根数Cv—主动轮转速q—皮带单位长度重量（查表得出：0.3）Ka—包角不同时影响系数（查表得出：0.98）g=9.8N/kgF二沁0x（竺—1）+3%12・8224x12.820.989.88、轴上压力（Q）计算公式：Q=2ZFsin牛Q二2X4X504XSin^〜4011"三、转子轴计算轴材料设为：45#钢调质；1、转子轴受力大小估算假设：转子由材质Q345做成的圆柱体；锤子质量为3.5kg；锤子数量为30个（都取最大值）；支撑板：2件/15kg;隔套：24件/1.5kg；锤头轴:6件/3.5kg2x15+24x1.5+6x3.5二87kg87kgx9.8N/kg=853NG=7850kg/m3x（3.14x0.32x0.6—3.14x0.032x0.6）=1331kg转G=1331kgx9.8N/kg转G=1318N转G=3.5kgx30kg=105kg锤锤子总质量：G=105kgx9.8N/kg锤G=1029N锤G=1318N+1029N+853N转G=3200N转2、转子轴扭转需要的直径计算轴径（d）计算公式：d$AO3-机械手册查出：45#钢A0值：118〜107；取中间值110n所以：d^110X3旦=32.8mm；设轴的安全承载系数为1.8640那么：大V带轮轴径32.8X1.8=059.07mm2、轴的结构设计w....
