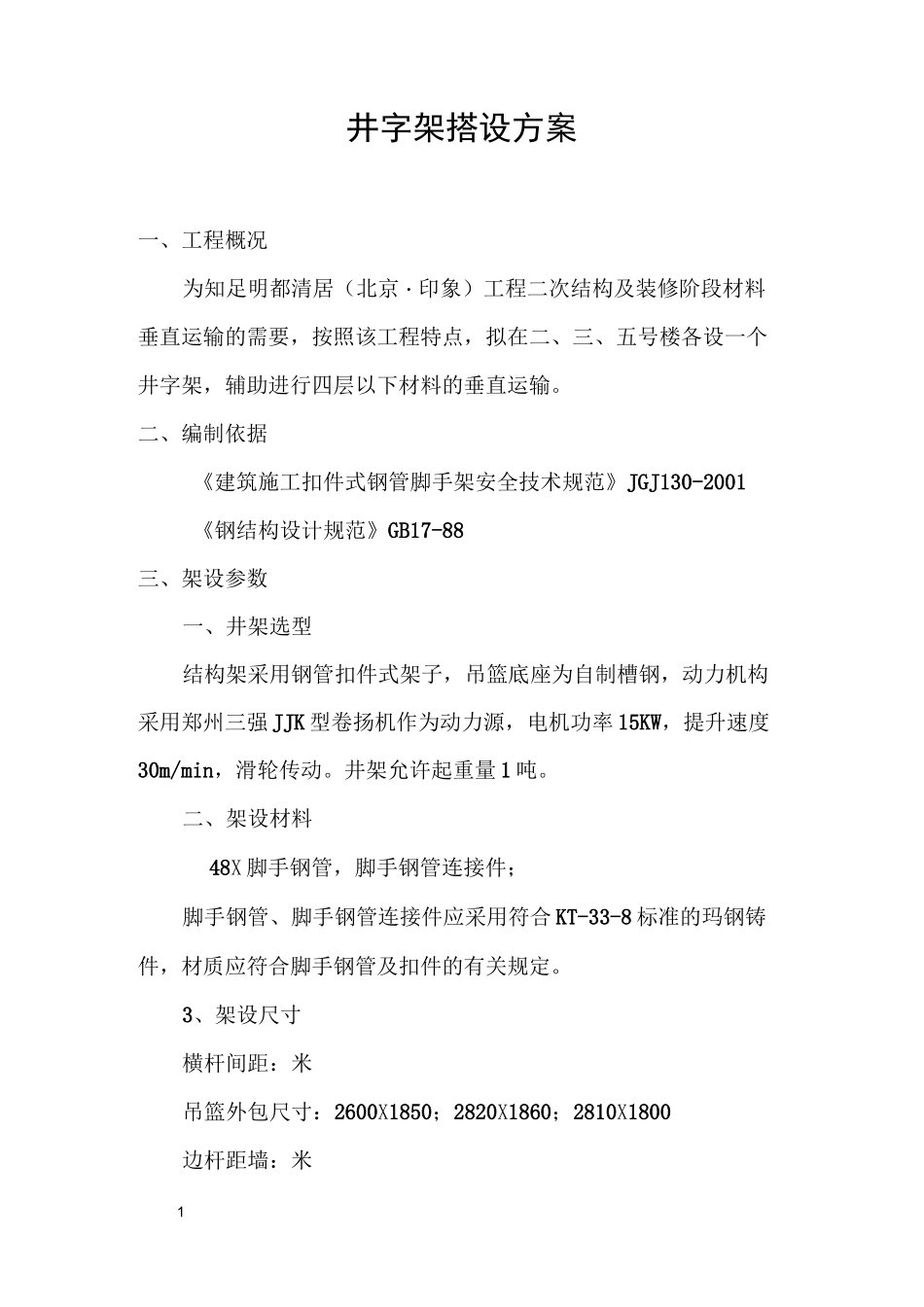

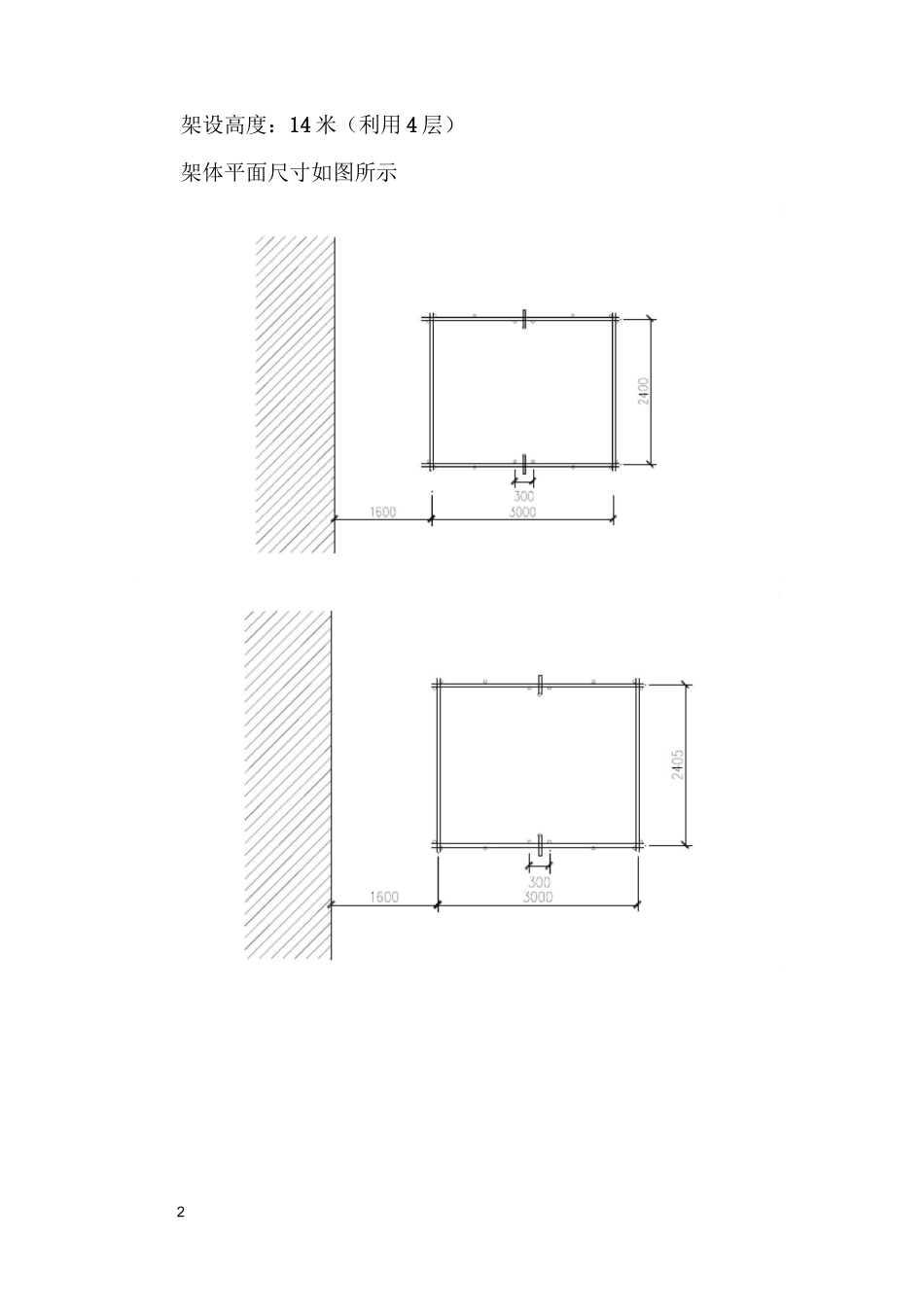

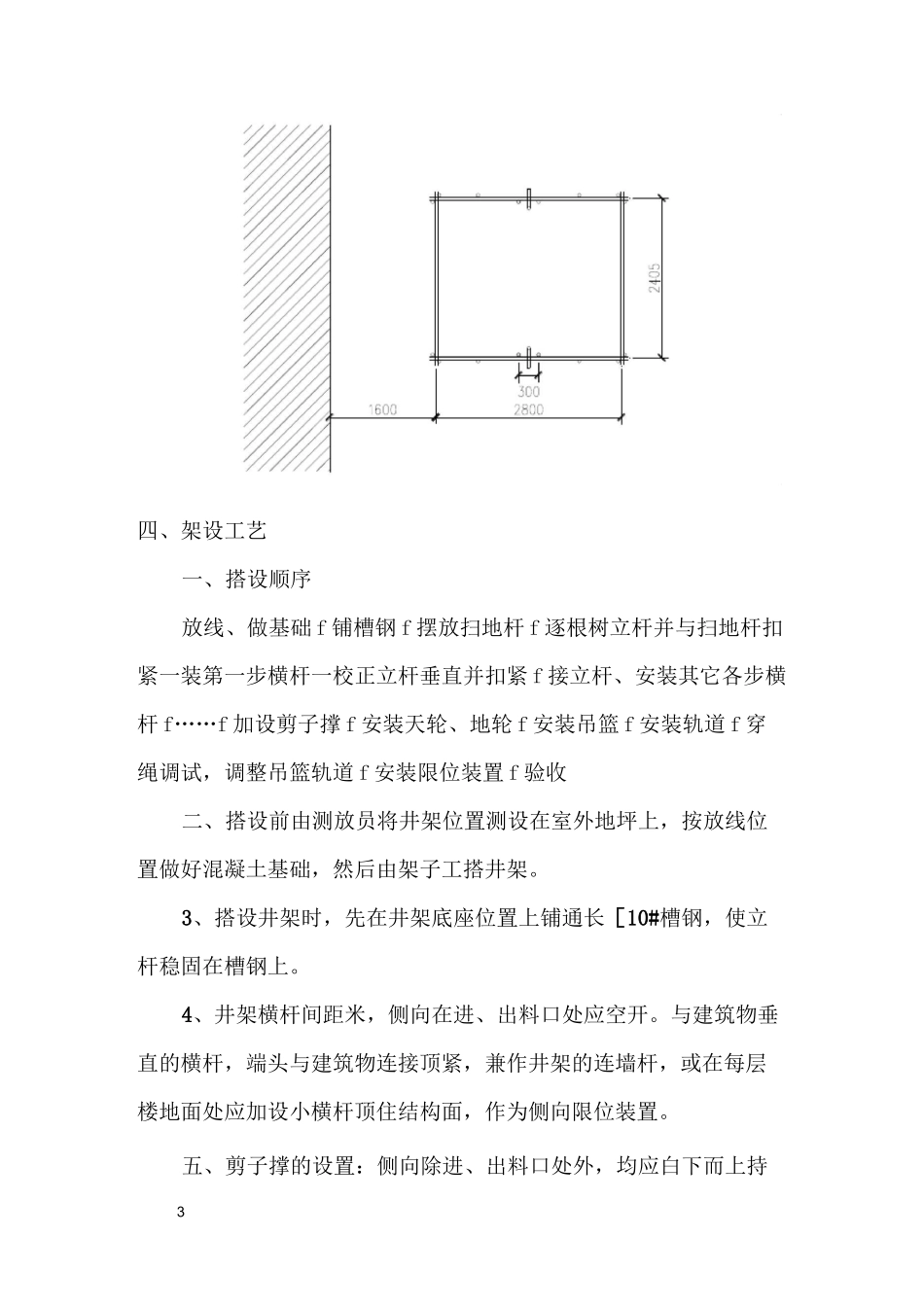

1井字架搭设方案一、工程概况为知足明都清居（北京・印象）工程二次结构及装修阶段材料垂直运输的需要，按照该工程特点，拟在二、三、五号楼各设一个井字架，辅助进行四层以下材料的垂直运输。二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001《钢结构设计规范》GB17-88三、架设参数一、井架选型结构架采用钢管扣件式架子，吊篮底座为自制槽钢，动力机构采用郑州三强JJK型卷扬机作为动力源，电机功率15KW，提升速度30m/min，滑轮传动。井架允许起重量1吨。二、架设材料48X脚手钢管，脚手钢管连接件；脚手钢管、脚手钢管连接件应采用符合KT-33-8标准的玛钢铸件，材质应符合脚手钢管及扣件的有关规定。3、架设尺寸横杆间距：米吊篮外包尺寸：2600X1850；2820X1860；2810X1800边杆距墙：米2架设高度：14米（利用4层）架体平面尺寸如图所示3四、架设工艺一、搭设顺序放线、做基础f铺槽钢f摆放扫地杆f逐根树立杆并与扫地杆扣紧一装第一步横杆一校正立杆垂直并扣紧f接立杆、安装其它各步横杆f……f加设剪子撑f安装天轮、地轮f安装吊篮f安装轨道f穿绳调试，调整吊篮轨道f安装限位装置f验收二、搭设前由测放员将井架位置测设在室外地坪上，按放线位置做好混凝土基础，然后由架子工搭井架。3、搭设井架时，先在井架底座位置上铺通长［10#槽钢，使立杆稳固在槽钢上。4、井架横杆间距米，侧向在进、出料口处应空开。与建筑物垂直的横杆，端头与建筑物连接顶紧，兼作井架的连墙杆，或在每层楼地面处应加设小横杆顶住结构面，作为侧向限位装置。五、剪子撑的设置：侧向除进、出料口处外，均应白下而上持4续设置剪子撑，剪子撑单撑竖向距离为三根小横杆间距米，剪子撑水平面的夹角为45°~60。最下面的剪子撑斜撑与立杆的联接点，离立杆底端不大于50cm。斜撑杆采用旋转扣件固定在与之相交的立杆或横杆上，旋转扣件中心线至主节点的距离不宜大于150mm,剪子撑采用对接扣件接长。剪子撑应随架子同步支搭，以保证架子的稳固性。六、安装天轮架：支撑天轮的立杆采用双立杆，间距300mm。支撑天轮的横杆采用双杠，与井架中立柱采用双扣件连接，并应加设八字撑，与井架角柱相连。天轮架顶部另装一根横杆将天轮架夹紧，天轮架双侧采用扣件限位夹紧。在距井架顶部4米处的滑轨上安装起高限位装置。7、装好天轮、地轮及吊篮后，安装吊篮轨道（长度约300的短钢管或其它），穿好钢丝绳，并进行调试，按照吊篮的运行情形，调整轨道的位置，使吊篮能够顺畅运行。八、轨道安装完毕后安装限位装置，经检查全数合格后，报安全数、技术部进行验收。五、质量要求一、井架的架设用料应符合规程要求，整体结构不得摇晃、歪斜、变形。二、立杆要做到方正平直，立杆垂直度误差不得超过总高度的1/400。立杆要用对接扣件连接，不得错开搭接。相邻立杆的接头应错开布置，在不同的步距内与相邻横杆的距离不宜大于步距的三分之3、剪子撑和斜撑应用整根钢管，不宜用短管，最底层的撑刀撑应落地。54、导轨垂直度及间距尺寸的误差不得大于土10mm。五、杆件相交伸出的探头长度均应大于10cm，以防杆件滑脱。横杆伸出井架外立面的长度应大体一致。六、起高限位装置必需灵敏有效。7、井架必需利用配套的天轮和地轮。六、安全办法一、在距架顶4米处必需安装超高限位装置，且必需保证其在利用进程中灵敏有效。二、井架的任一点与架立的输电线路或带电设备的水平距离不得小于3米。3、首层进料口处必需搭设防护棚，其它三面应设围栏，禁止人员通行。4、各层平台处必需搭设宽度不小于600的人行通道，人行通道外侧应立挂安全网，并设护身栏，护身栏横杆高300+800+400mm。五、各进、出料口处必需安装防护门。六、井架必需利用配套的天轮和地轮，禁止利用开口滑轮。7、吊盘不得长时刻悬于井架中，应及时落至地面。八、吊盘内不得装长条材料，且材料不得零乱堆放，应将材料集中在一处居中堆放，避免载重偏向一边。九、井架限载1吨，只准用于载料，不得用于载人。七、井架安装图6井架尺寸及构造见附图。7连墙点构造8
