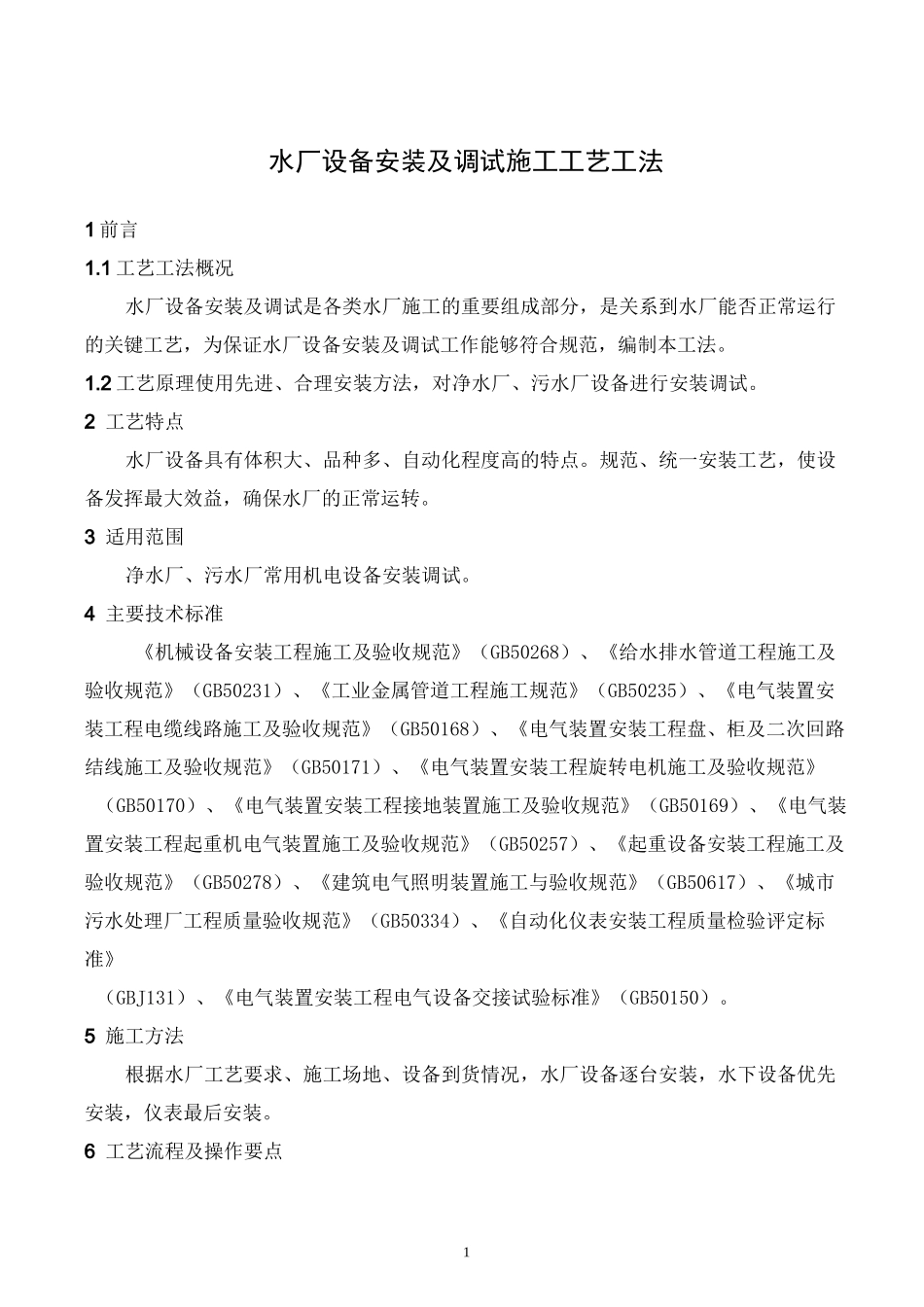

1水厂设备安装及调试施工工艺工法1前言1.1工艺工法概况水厂设备安装及调试是各类水厂施工的重要组成部分，是关系到水厂能否正常运行的关键工艺，为保证水厂设备安装及调试工作能够符合规范，编制本工法。1.2工艺原理使用先进、合理安装方法，对净水厂、污水厂设备进行安装调试。2工艺特点水厂设备具有体积大、品种多、自动化程度高的特点。规范、统一安装工艺，使设备发挥最大效益，确保水厂的正常运转。3适用范围净水厂、污水厂常用机电设备安装调试。4主要技术标准《机械设备安装工程施工及验收规范》（GB50268）、《给水排水管道工程施工及验收规范》（GB50231）、《工业金属管道工程施工规范》（GB50235）、《电气装置安装工程电缆线路施工及验收规范》（GB50168）、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171）、《电气装置安装工程旋转电机施工及验收规范》（GB50170）、《电气装置安装工程接地装置施工及验收规范》（GB50169）、《电气装置安装工程起重机电气装置施工及验收规范》（GB50257）、《起重设备安装工程施工及验收规范》（GB50278）、《建筑电气照明装置施工与验收规范》（GB50617）、《城市污水处理厂工程质量验收规范》（GB50334）、《自动化仪表安装工程质量检验评定标准》（GBJ131）、《电气装置安装工程电气设备交接试验标准》（GB50150）。5施工方法根据水厂工艺要求、施工场地、设备到货情况，水厂设备逐台安装，水下设备优先安装，仪表最后安装。6工艺流程及操作要点2准备阶段安装阶段设备吊装就设备调平、找正及紧调试阶段分系统分功能调全厂联动试运6.1施工工艺流程施工工艺流程见图1接通设备电源确定相序设备临时防护单机调试图1施工工艺流程图6.2操作要点6.2.1熟悉图纸，配合土建进行预埋、预留土建工程开始后，设备安装队伍工程技术人员应及时进场，了解工艺，熟悉图纸编制预留件、预留孔洞明细表，指派有经验的人员驻守现场，随土建进程完成预留、预埋工作及接地体（包括电气接地和避雷接地）的埋设工作。6.2.2编制施工方案安装工程开工前项目部机电工程师应依据设计图纸编制安装设备明细表（应涵盖各子专业，如工艺管道一览表、阀门一览表、设备一览表、动力电缆表、自控电缆表、仪表明细汇总表等），依据合同要求编制施工组织设计。随工程进程及时编制施工计划和设备物资进场计划。大型设备、特种设备（起重设备、加氯设备）安装前应编制施工方案（或吊装方案），并报企业技术负责人及安监等行业管理部门批准或备案。6.2.3准备安装设备、工具安装工程施工前，其厂房屋面、外墙、门窗和内部粉刷等工程应基本完工，当必须设备安装划设备开箱检预埋件及预留孔施3与土建配合施工时，有关的基础地坪、沟道等工程应已完工，其混凝土强度不应低于设计强度的75％。对于不符合标准的土建设施及局部混凝土应组织人员修整；安装工程所需起重设备、焊接设备、工器具、测量、检测仪表以及安装工程需要的螺栓、垫铁、垫片、胶布等应准备齐备。6.2.4检查安装条件、清理安装场地环境设备安装前应对设备基础、设备运行轨道位置和几何尺寸、混凝土强度进行检查。同时详细检查运输道路、现场电源、现场照明、预留孔洞、预埋件、对接联通管道等外部条件能否满足安装工作要求，如不符合安装工作条件进行处理。对于设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位的表面应凿平。6.2.5设备开箱及验收设备开箱应在采购负责方（常见为建设单位）主持下进行，施工方、监理方、设备供应商均应参加（大型、昂贵的设备开箱工作宜在封闭区域内进行）。对开箱情况应有专人进行详细记录，内容包括箱号、箱数以及包装情况；设备的名称、型号和规格；装箱清单、设备技术文件（进口设备还应注意有无提供中文文件）、资料及专用工具；设备有无缺损件，表面有无损坏和锈蚀等，液压件、轴承密封处是否渗漏等。开箱检查登记后，如不能立即安装应重新装箱并贴封条进行保管。对于小型设备可适当简化开箱程序。移交给施工方的设备，安装前应由项目物资部门保管，对其中的零、部件、加注液...
