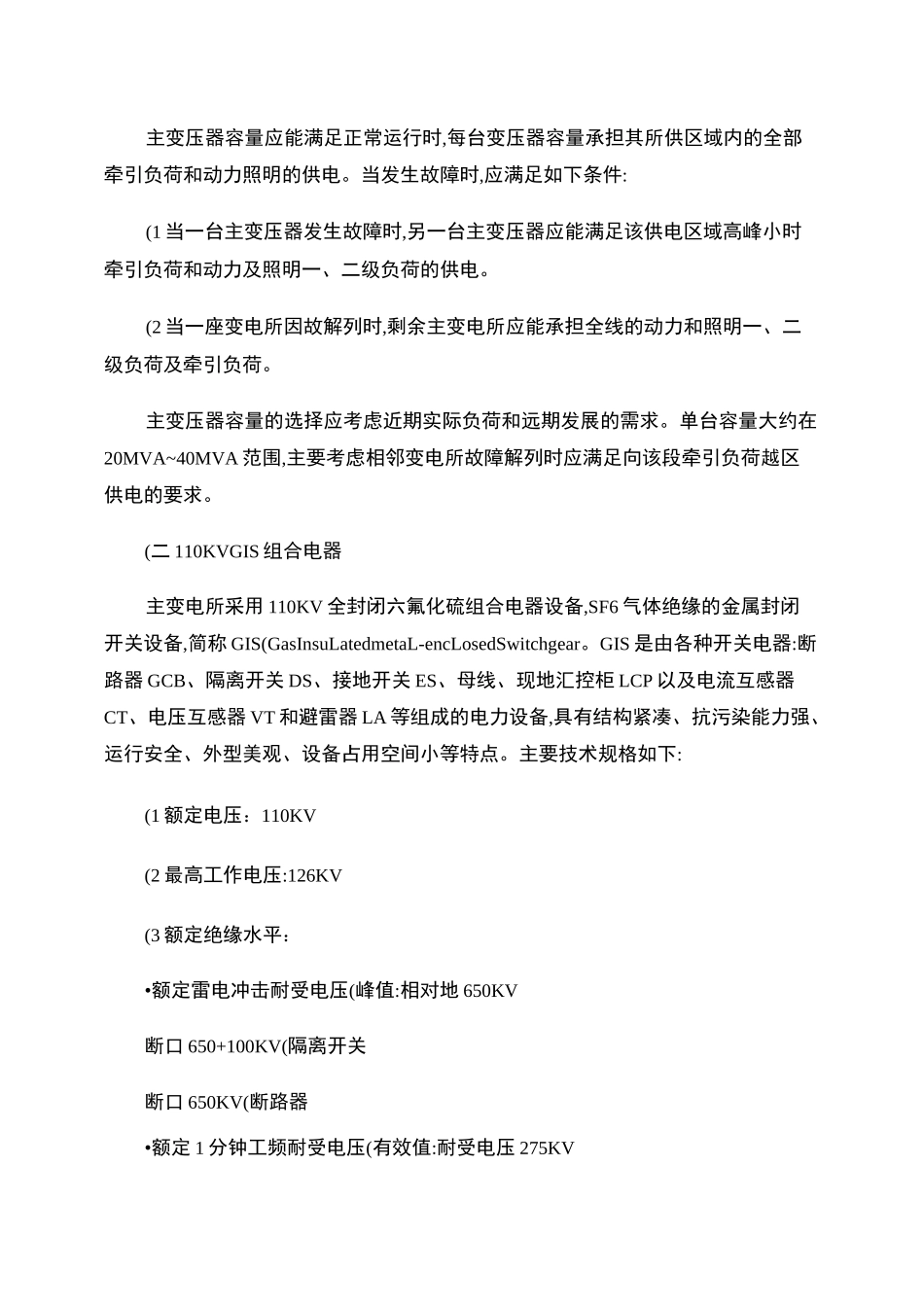

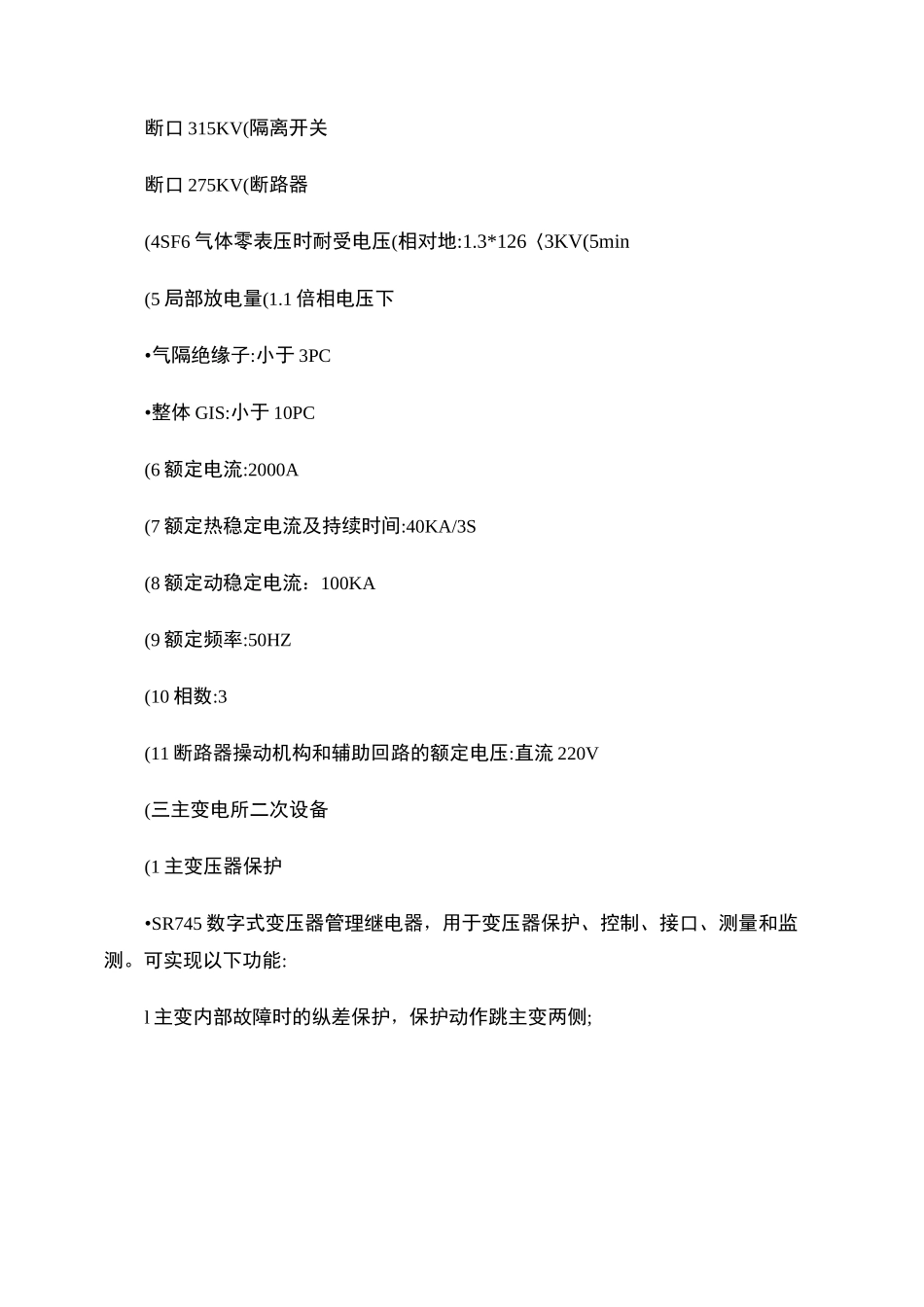

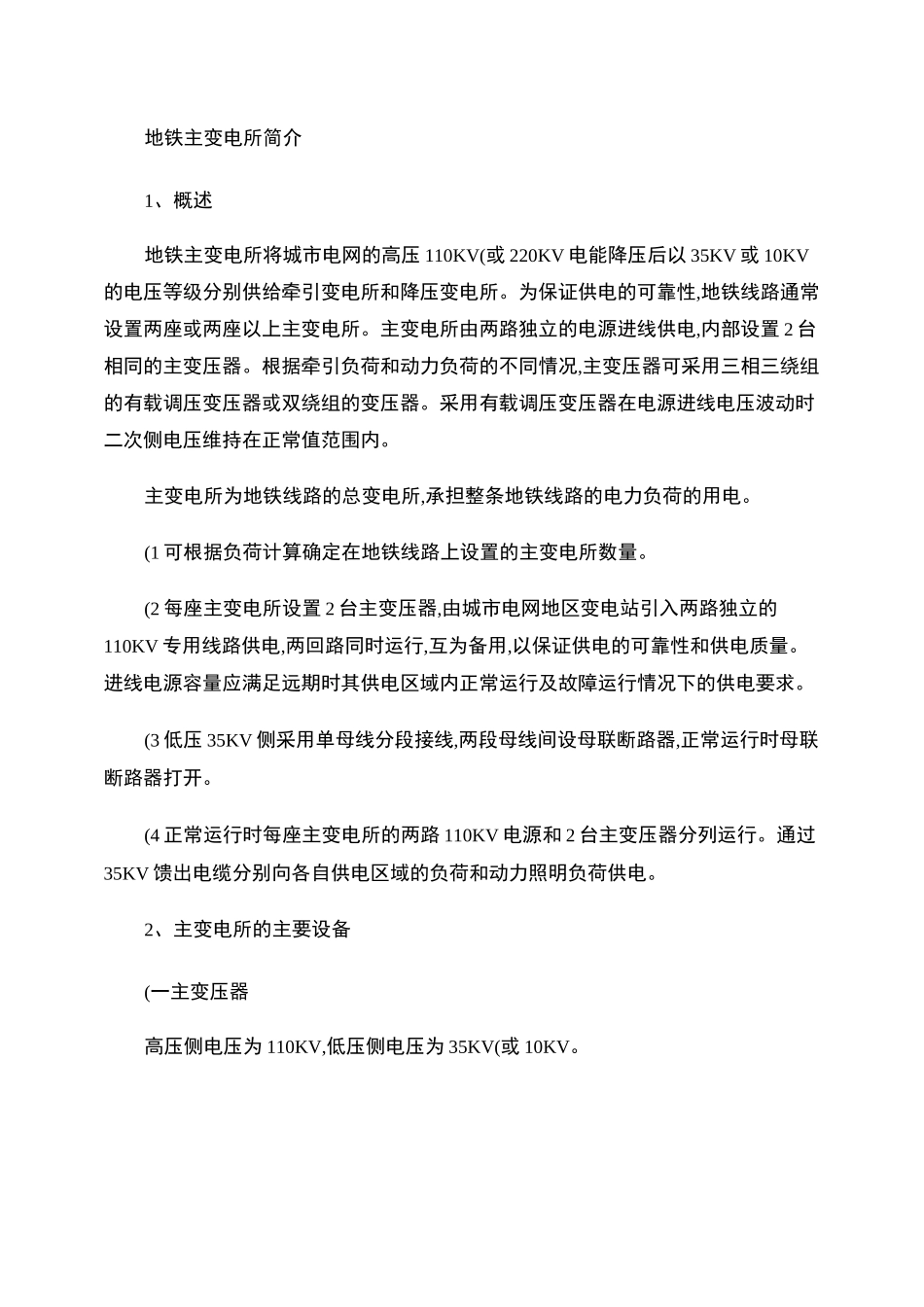

地铁主变电所简介1、概述地铁主变电所将城市电网的高压110KV(或220KV电能降压后以35KV或10KV的电压等级分别供给牵引变电所和降压变电所。为保证供电的可靠性,地铁线路通常设置两座或两座以上主变电所。主变电所由两路独立的电源进线供电,内部设置2台相同的主变压器。根据牵引负荷和动力负荷的不同情况,主变压器可采用三相三绕组的有载调压变压器或双绕组的变压器。采用有载调压变压器在电源进线电压波动时二次侧电压维持在正常值范围内。主变电所为地铁线路的总变电所,承担整条地铁线路的电力负荷的用电。(1可根据负荷计算确定在地铁线路上设置的主变电所数量。(2每座主变电所设置2台主变压器,由城市电网地区变电站引入两路独立的110KV专用线路供电,两回路同时运行,互为备用,以保证供电的可靠性和供电质量。进线电源容量应满足远期时其供电区域内正常运行及故障运行情况下的供电要求。(3低压35KV侧采用单母线分段接线,两段母线间设母联断路器,正常运行时母联断路器打开。(4正常运行时每座主变电所的两路110KV电源和2台主变压器分列运行。通过35KV馈出电缆分别向各自供电区域的负荷和动力照明负荷供电。2、主变电所的主要设备(一主变压器高压侧电压为110KV,低压侧电压为35KV(或10KV。主变压器容量应能满足正常运行时,每台变压器容量承担其所供区域内的全部牵引负荷和动力照明的供电。当发生故障时,应满足如下条件:(1当一台主变压器发生故障时,另一台主变压器应能满足该供电区域高峰小时牵引负荷和动力及照明一、二级负荷的供电。(2当一座变电所因故解列时,剩余主变电所应能承担全线的动力和照明一、二级负荷及牵引负荷。主变压器容量的选择应考虑近期实际负荷和远期发展的需求。单台容量大约在20MVA~40MVA范围,主要考虑相邻变电所故障解列时应满足向该段牵引负荷越区供电的要求。(二110KVGIS组合电器主变电所采用110KV全封闭六氟化硫组合电器设备,SF6气体绝缘的金属封闭开关设备,简称GIS(GasInsuLatedmetaL-encLosedSwitchgear。GIS是由各种开关电器:断路器GCB、隔离开关DS、接地开关ES、母线、现地汇控柜LCP以及电流互感器CT、电压互感器VT和避雷器LA等组成的电力设备,具有结构紧凑、抗污染能力强、运行安全、外型美观、设备占用空间小等特点。主要技术规格如下:(1额定电压：110KV(2最高工作电压:126KV(3额定绝缘水平：•额定雷电冲击耐受电压(峰值:相对地650KV断口650+100KV(隔离开关断口650KV(断路器•额定1分钟工频耐受电压(有效值:耐受电压275KV断口315KV(隔离开关断口275KV(断路器(4SF6气体零表压时耐受电压(相对地:1.3*126〈3KV(5min(5局部放电量(1.1倍相电压下•气隔绝缘子:小于3PC•整体GIS:小于10PC(6额定电流:2000A(7额定热稳定电流及持续时间:40KA/3S(8额定动稳定电流：100KA(9额定频率:50HZ(10相数:3(11断路器操动机构和辅助回路的额定电压:直流220V(三主变电所二次设备(1主变压器保护•SR745数字式变压器管理继电器，用于变压器保护、控制、接口、测量和监测。可实现以下功能:l主变内部故障时的纵差保护，保护动作跳主变两侧;lSR745低压侧过流元件和MIV电压继电器配合,组成低压侧复合过流,依次跳本侧及主变两侧;l按负荷起动风扇回路;l联跳电容器回路;l用于2#主变时,作主变及线路的纵差保护,动作跳主变两侧。•MIF数字式馈线管理继电器(装于110KV侧，用于主变压器保护、接口、测量和监测。可实现以下功能:l同MIV电压继电器共同组成110KV复合电压过流保护，第一时限跳本侧，第二时限跳两侧;l同MIV电压继电器共同组成110KV零序过流方向保护，第一时限跳本侧，第二时限跳两侧;l监视零序，保护动作经0.3~0.5S跳主变两侧;l过负荷保护，发信号及闭锁有载调压开关。•MIV电压继电器，共2台：l一台装于110KV侧，实现:同MIF共同组成复合电压过流保护，第一时限跳本侧，第二时限跳两侧;同MIF共同组成零序过流方向保护，第一时限跳本侧，第二时限跳两侧;零序过压保护保护动作经0.3~0.5S跳主变两侧。l另一台装于35KV侧，实现：利用SR745的过流保护功能共同组成复合电压过流保护,依次跳本侧及主变两侧。(2线路保护配置L90线路差动继电器,实现线路保护要求。L90光纤纵差保护用于跳闸...
