国标钢制闸阀-Z41H国标钢制闸阀VIP专享VIP免费

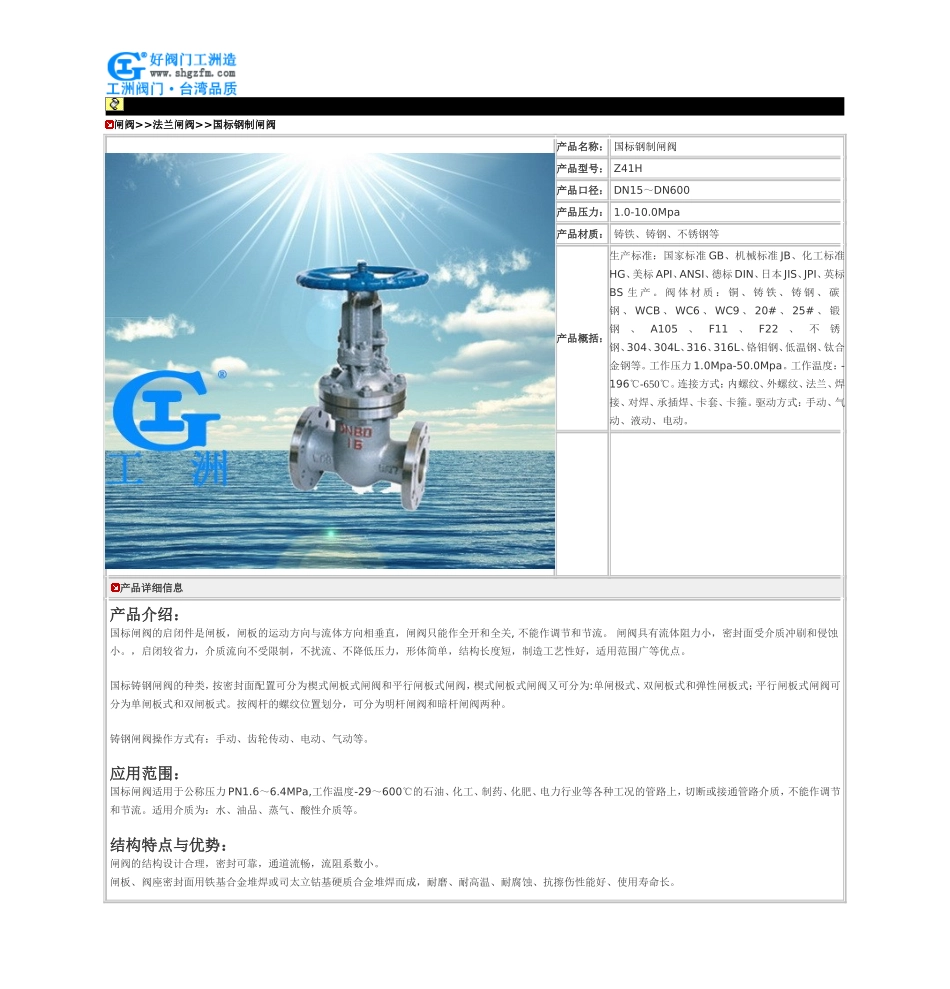

闸阀>>法兰闸阀>>国标钢制闸阀产品名称：国标钢制闸阀产品型号：Z41H产品口径：DN15～DN600产品压力：1.0-10.0Mpa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。产品详细信息产品介绍：国标闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。闸阀具有流体阻力小，密封面受介质冲刷和侵蚀小。，启闭较省力，介质流向不受限制，不扰流、不降低压力，形体简单，结构长度短，制造工艺性好，适用范围广等优点。国标铸钢闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。铸钢闸阀操作方式有：手动、齿轮传动、电动、气动等。应用范围：国标闸阀适用于公称压力PN1.6～6.4MPa,工作温度-29～600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。适用介质为：水、油品、蒸气、酸性介质等。结构特点与优势：闸阀的结构设计合理，密封可靠，通道流畅，流阻系数小。闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。闸阀的安装与维护应注意以下事项：手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部）。带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力）。带传动机构的闸阀，按产品使用说明书的规定安装。如果阀门经常开关使用,每月至少润滑一次。国标闸阀的安装使用1.安装前须检查阀门内腔和密封面等部位，不允许有污物或砂粒附着；2.各连接部位螺栓，要求均匀拧紧；3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；5.用户在安装阀门时，必须预留阀门驱动的必要空间；6.驱动装置的接线须按线路图进行；7.闸阀产品必须定期保养，不得随意碰撞及挤压，以免影响密封。标准规范：设计制造标准：GB/T12234-2007结构长度标准：GB/T12221-2005连接法兰标准：GB/T9113压力温度等级：GB/T12224-2005试验检验标准：GB/T13927-2008主要尺寸及重量：性能规范：公称压力PN（MPa）试验压力（MPa）适用温度（℃）适用介质强度试验密封试验WCBCr5Mo1Cr18Ni9Ti1.62.41.8≤425≤540≤600水、油品、蒸气、酸性介质2.53.82.84.06.04.46.49.67.1零件材料与工况：零件名称材料牌号阀体WCBZGCr5MoCF8CF8MZG1Cr18Ni9TiCF3CF3阀盖WCB12CrMoVZGCr5Mo304CF8316CF8MCF3CF3316L支架WCBWCBCF8CF8MCF3CF3闸板WCBZGCr5MoCF8CF8MCF3CF3阀杆2Cr1325Cr2MoV1Cr18Ni9Ti阀座25304304304304304垫片、垫环、密封环包覆垫片、304、增强柔性石墨填料增强柔性石墨闸杆螺母ZCuA110Fe3闸阀系列价格供用户或设计院工程项目做预算口径1520253240300350400450型号Z41H-10C16218019828837542156090825012090Z41H-16C165187.5207297420541581901050013650Z40/41H-25165187.5207297420574585501102514400Z41H-40180198219307.54358490118801728022500Z41H-64219262.536952259413140...
