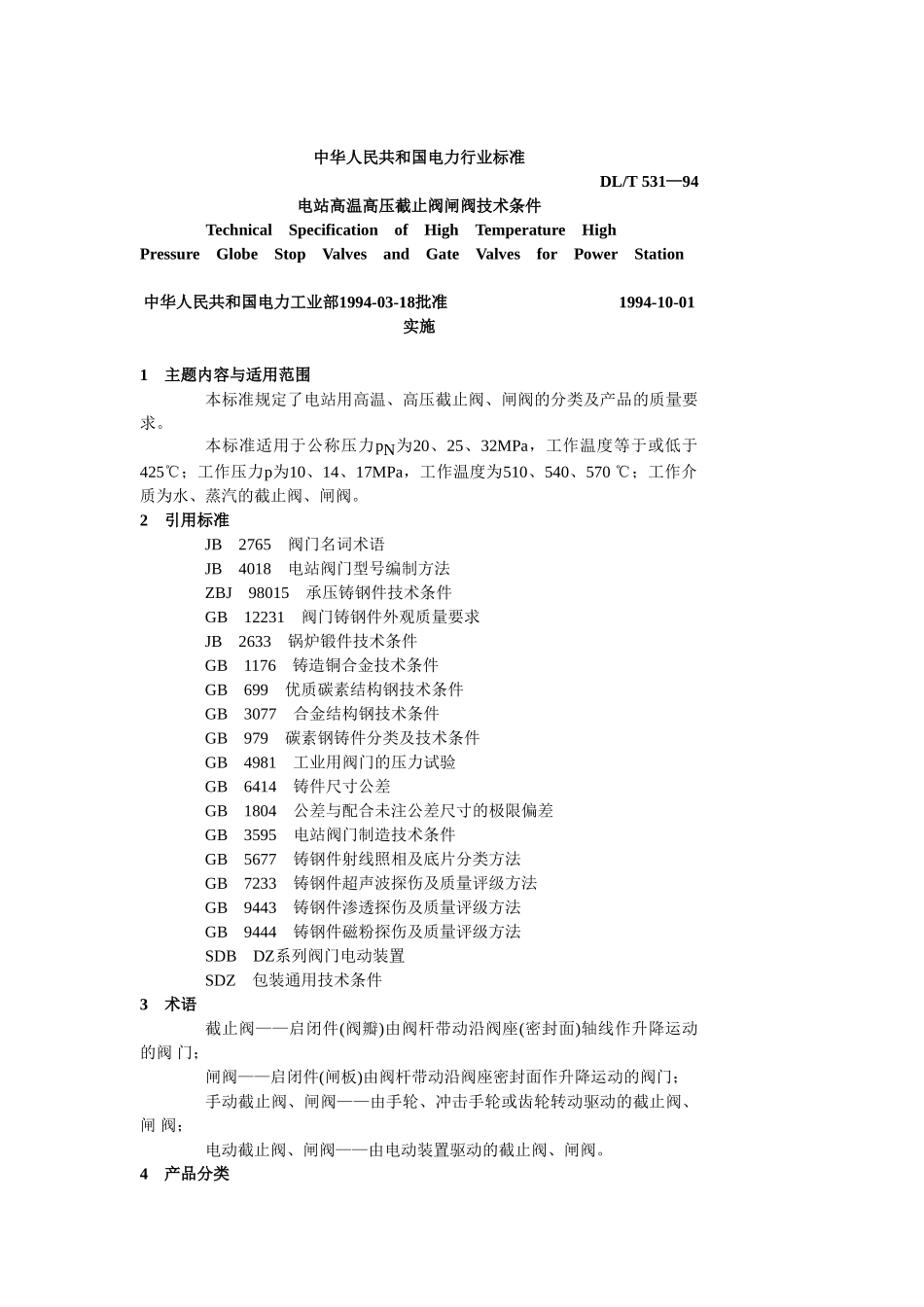

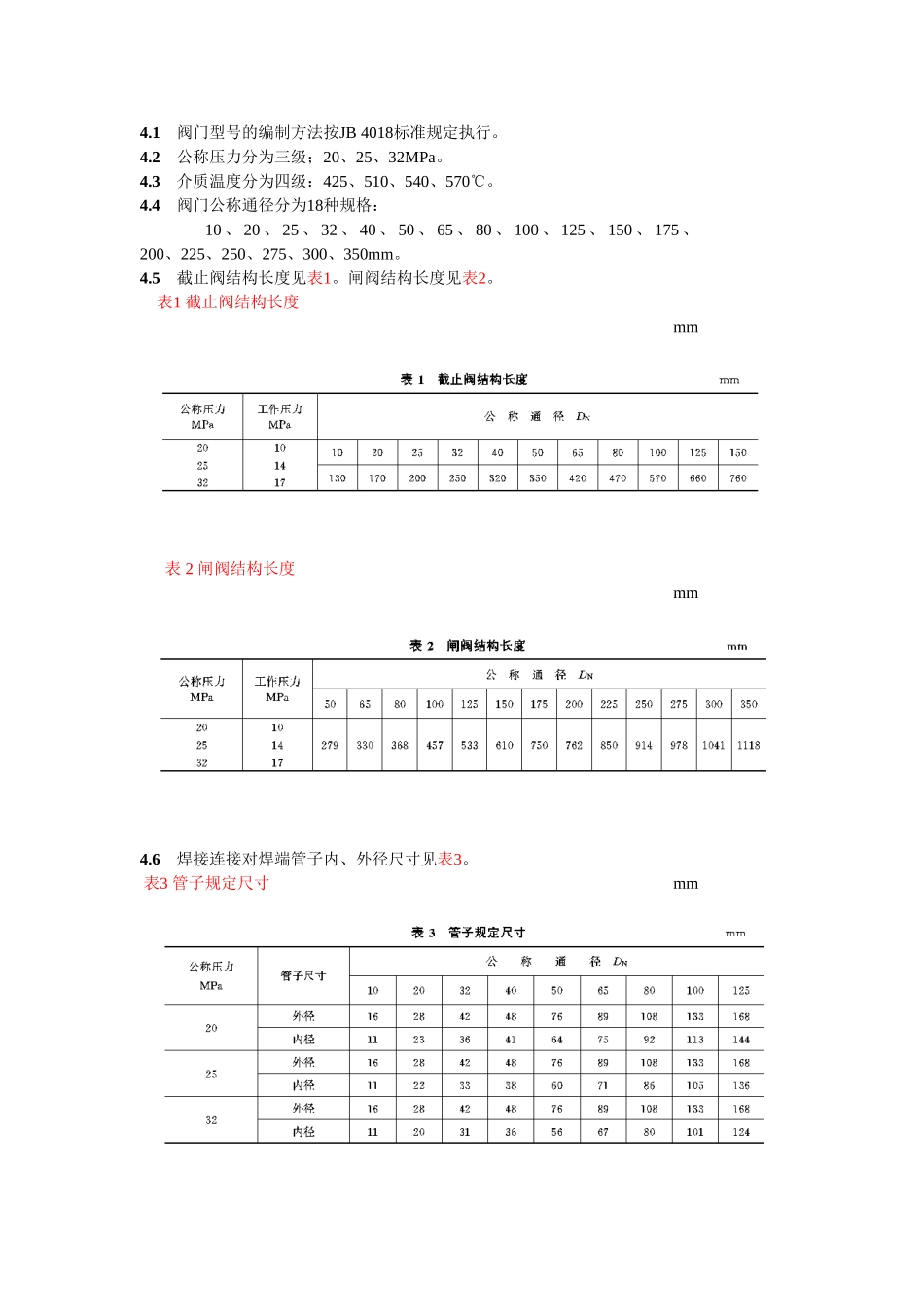

中华人民共和国电力行业标准 DL/T 531—94 电站高温高压截止阀闸阀技术条件 Technical Specification of High Temperature High Pressure Globe Stop Valves and Gate Valves for Power Station 中华人民共和国电力工业部1994-03-18批准 1994-10-01实施 1 主题内容与适用范围 本标准规定了电站用高温、高压截止阀、闸阀的分类及产品的质量要求。 本标准适用于公称压力pN为20、25、32MPa，工作温度等于或低于 425℃；工作压力p为10、14、17MPa，工作温度为510、540、570 ℃；工作介质为水、蒸汽的截止阀、闸阀。 2 引用标准 JB 2765 阀门名词术语 JB 4018 电站阀门型号编制方法 ZBJ 98015 承压铸钢件技术条件 GB 12231 阀门铸钢件外观质量要求 JB 2633 锅炉锻件技术条件 GB 1176 铸造铜合金技术条件 GB 699 优质碳素结构钢技术条件 GB 3077 合金结构钢技术条件 GB 979 碳素钢铸件分类及技术条件 GB 4981 工业用阀门的压力试验 GB 6414 铸件尺寸公差 GB 1804 公差与配合未注公差尺寸的极限偏差 GB 3595 电站阀门制造技术条件 GB 5677 铸钢件射线照相及底片分类方法 GB 7233 铸钢件超声波探伤及质量评级方法 GB 9443 铸钢件渗透探伤及质量评级方法 GB 9444 铸钢件磁粉探伤及质量评级方法 SDB DZ系列阀门电动装置 SDZ 包装通用技术条件 3 术语 截止阀——启闭件(阀瓣)由阀杆带动沿阀座(密封面)轴线作升降运动的阀 门； 闸阀——启闭件(闸板)由阀杆带动沿阀座密封面作升降运动的阀门； 手动截止阀、闸阀——由手轮、冲击手轮或齿轮转动驱动的截止阀、闸 阀； 电动截止阀、闸阀——由电动装置驱动的截止阀、闸阀。 4 产品分类 4.1 阀门型号的编制方法按JB 4018标准规定执行。 4.2 公称压力分为三级；20、25、32MPa。 4.3 介质温度分为四级：425、510、540、570℃。 4.4 阀门公称通径分为18种规格： 10 、 20 、 25 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 175 、 200、225、250、275、300、350mm。 4.5 截止阀结构长度见表1。闸阀结构长度见表2。 表1 截止阀结构长度 mm 表 2 闸阀结构长度 mm 4.6 焊接连接对焊端管子内、外径尺寸见表3。 表3 管子规定尺寸 mm 续表3 4.7 焊接联接对焊接端坡口尺寸应符合图1。 图 1 焊接联接对焊接端坡口尺寸 5 技术要求 5.1 阀门结构 5.1.1...
