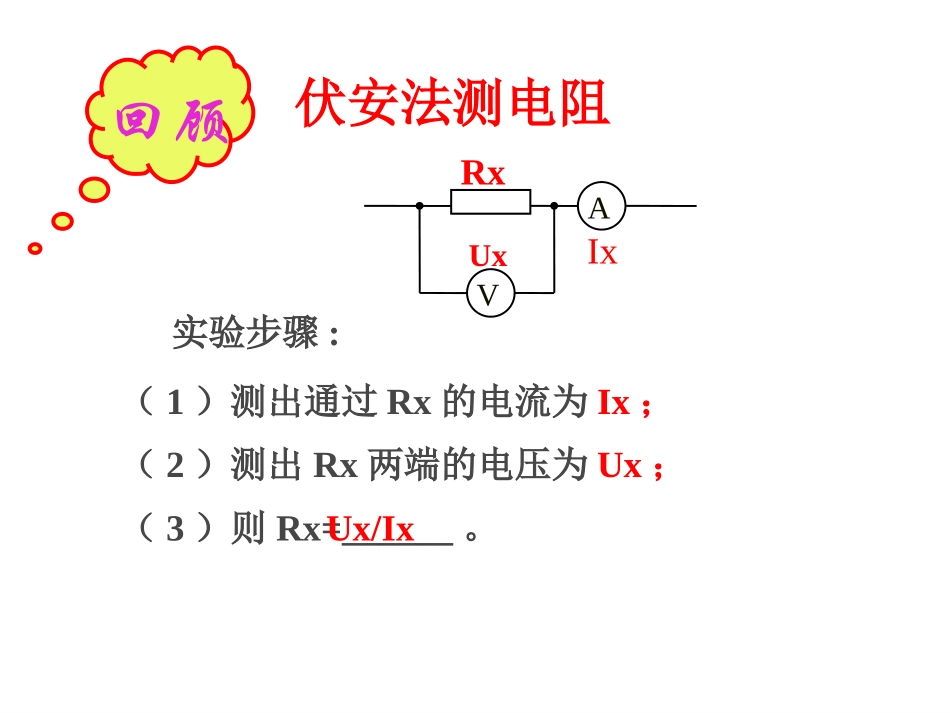

伏安法测电阻的拓展都匀五中李秀燕回顾伏安法测电阻AVRxIxUx(1)测出通过Rx的电流为Ix;实验步骤:(2)测出Rx两端的电压为Ux;(3)则Rx=______。Ux/Ix思考我们学了用伏安法测电阻,可是在实际电路中有时只有电流表或电压表,又该如何测出待测电阻Rx呢?(1)用电流表测出通过Rx的电流为I;AIRUAIRxU实验步骤:一、替代法测电阻(2)接上电阻箱R调节阻值使电流表的示数乃为I;(3)则Rx=R电阻箱(一)、使用电流表与电阻箱测电阻(电源电压不变且未知)(二)、使用电压表与电阻箱测电阻(电源电压不变且未知)实验步骤(1)用电压表测出通过Rx的电流为U;(2)接上电阻箱R调节阻值使电压表的示数乃为U;(3)则Rx≠R(二)、使用电压表与电阻箱测电阻(电源电压不变且未知)实验步骤(1)用电压表测出通过Rx的电流为U;(2)接上电阻箱R调节阻值使电压表的示数乃为U;(3)则Rx=R若只有电流表(无电压表)和定值电阻R0,如何测电阻?器材:一个电流表、一个已知阻值为R0的定值电阻、一个未知电压的电源、一个开关和导线若干。(一)、安阻法测电阻((11)分析讨论)分析讨论((22)电路设计)电路设计((33)实验步骤)实验步骤二、转换法测电阻分分析析实验方案实验方案:Rx=IxUx并联电流表电流表电流表电流表1.将R0、Rx并联接入电路,如图所示。步骤:步骤:2.用电流表分别测出R0、Rx的电压分别为I0、Ix数学表达式数学表达式U0=I0*R0AR0RxASI0IXRx=IXI0R0若只有电压表(无电流表)和定值电阻R0,如何测电阻?(二)伏阻法测电阻器材:一个电压表、一个已知阻值为R0的定值电阻、一个未知电压的电源、一个开关和导线若干。((11)分析讨论)分析讨论((22)电路设计)电路设计((33)实验步骤)实验步骤分分析析实验方案实验方案:RxR0VVRx=IxUxI0=R0U0串联电压表电压表电压表电压表1.将R0、Rx串联接入电路,如图所示。步骤:步骤:2.用电压表分别测出R0、Rx的电压分别为U0、UxRx=U0UxR0数学表达式数学表达式小结a、使用电流表与电阻箱测电阻b、使用电压表与电阻箱测电阻c、电流表和定值电阻(安阻法测电阻)d、电压表和定值电阻(伏阻法测电阻)二、替代法测电阻:一、复习伏安法测电阻:三、转换法测电阻
