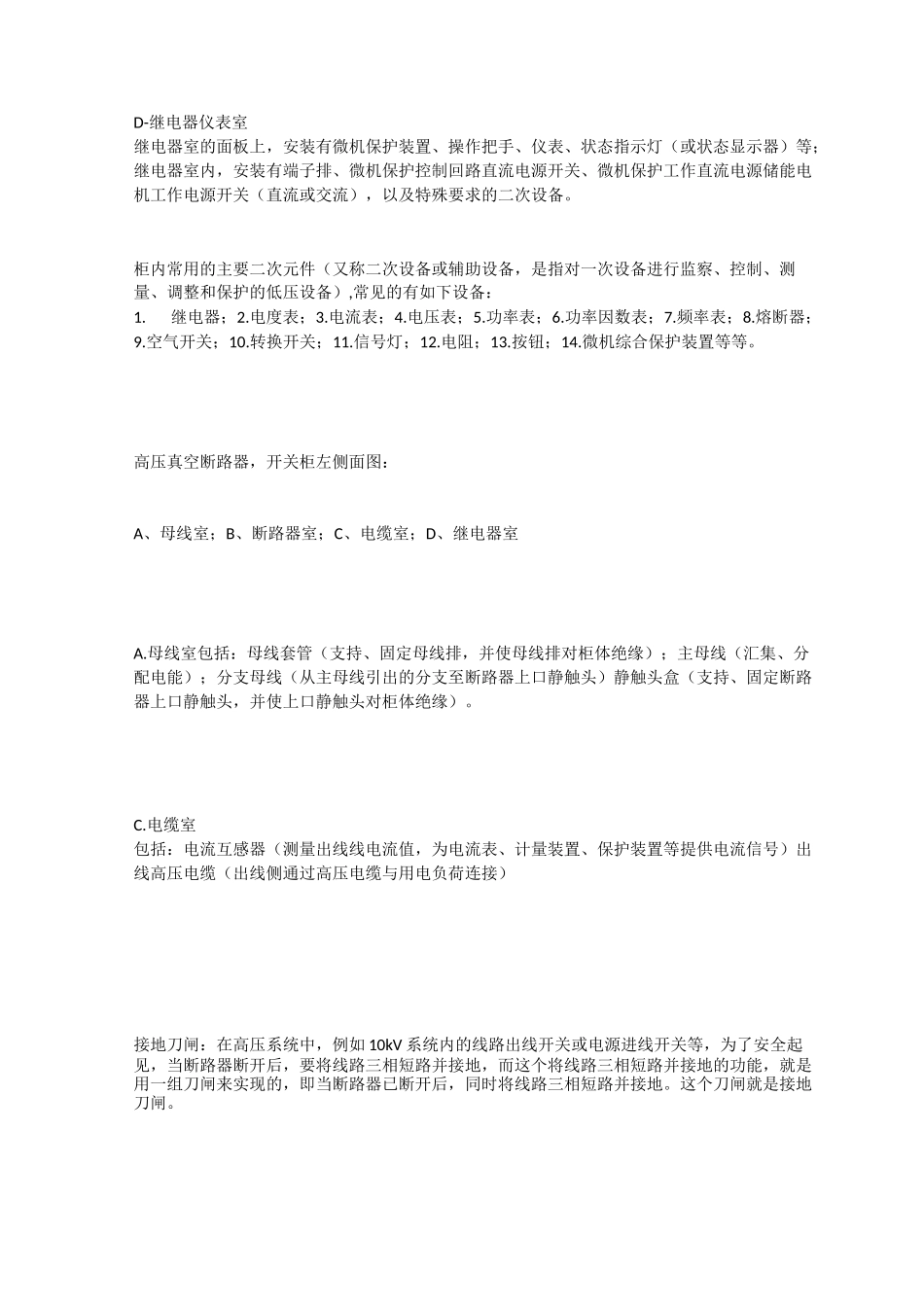

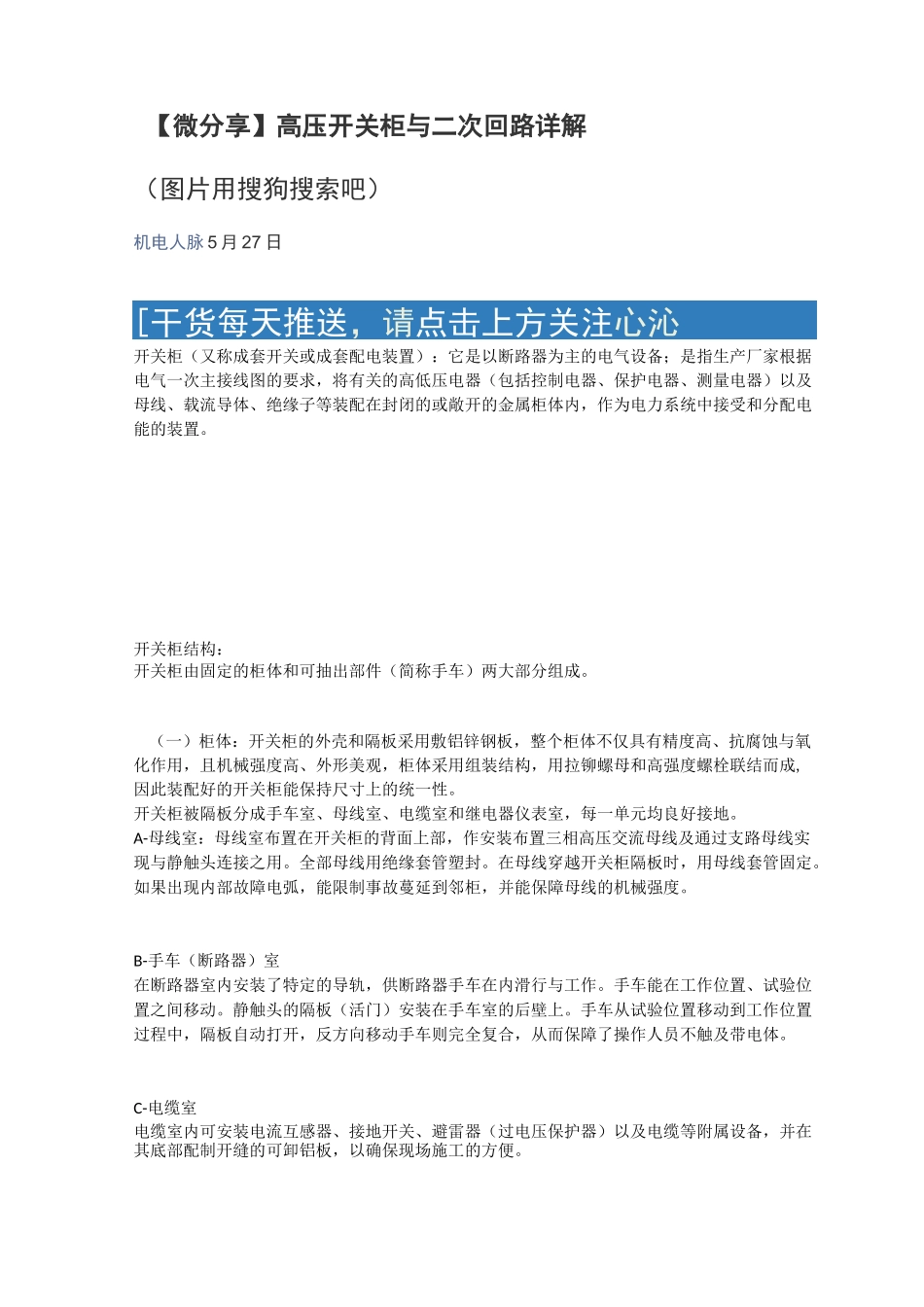

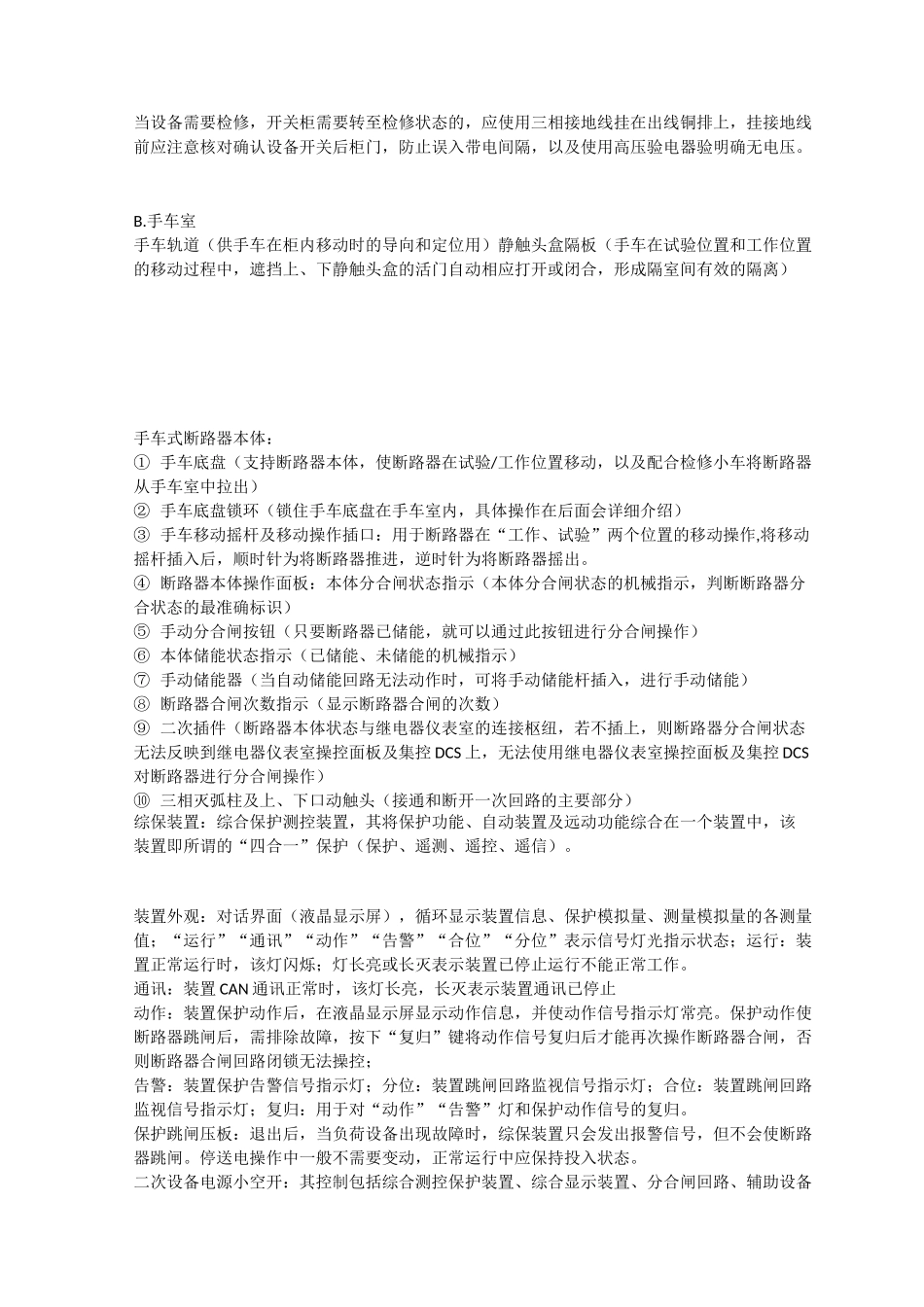

【微分享】高压开关柜与二次回路详解（图片用搜狗搜索吧）机电人脉5月27日[干货每天推送，请点击上方关注心沁开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成,因此装配好的开关柜能保持尺寸上的统一性。开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。高压真空断路器，开关柜左侧面图：A、母线室；B、断路器室；C、电缆室；D、继电器室A.母线室包括：母线套管（支持、固定母线排，并使母线排对柜体绝缘）；主母线（汇集、分配电能）；分支母线（从主母线引出的分支至断路器上口静触头）静触头盒（支持、固定断路器上口静触头，并使上口静触头对柜体绝缘）。C.电缆室包括：电流互感器（测量出线线电流值，为电流表、计量装置、保护装置等提供电流信号）出线高压电缆（出线侧通过高压电缆与用电负荷连接）接地刀闸：在高压系统中，例如10kV系统内的线路出线开关或电源进线开关等，为了安全起见，当断路器断开后，要将线路三相短路并接地，而这个将线路三相短路并接地的功能，就是用一组刀闸来实现的，即当断路器已断开后，同时将线路三相短路并接地。这个刀闸就是接地刀闸。当设备需要检修，开关柜需要转至检修状态的，应使用三相接地线挂在出线铜排上，挂接地线前应注意核对确认设备开关后柜门，防止误入带电间隔，以及使用高压验电器验明确无电压。B.手车室手车轨道（供手车在柜内移动时的导向和定位用）静触头盒隔板（手车在试验位置和工作位置的移动过程中，遮挡上、下静触头盒的活门自动相应打开或闭合，形成隔室间有效的隔离）手车式断路器本体：①手车底盘（支持断路器本体，使断路器在试验/工作位置移动，以及配合检修小车将断路器从手车室中拉出）②手车底盘锁环（锁住手车底盘在手车室内，具体操作在后面会详细介绍）③手车移动摇杆及移动操作插口：用于断路器在“工作、试验”两个位置的移动操作,将移动摇杆插入后，顺时针为将断路器推进，逆时针为将断路器摇出。④断路器本体操作面板：本体分合闸状态指示（本体分合闸状态的机械指示，判断断路器分合状态的最准确标识）⑤手动分合闸按钮（只要断路器已储能，就可以通过此按...
