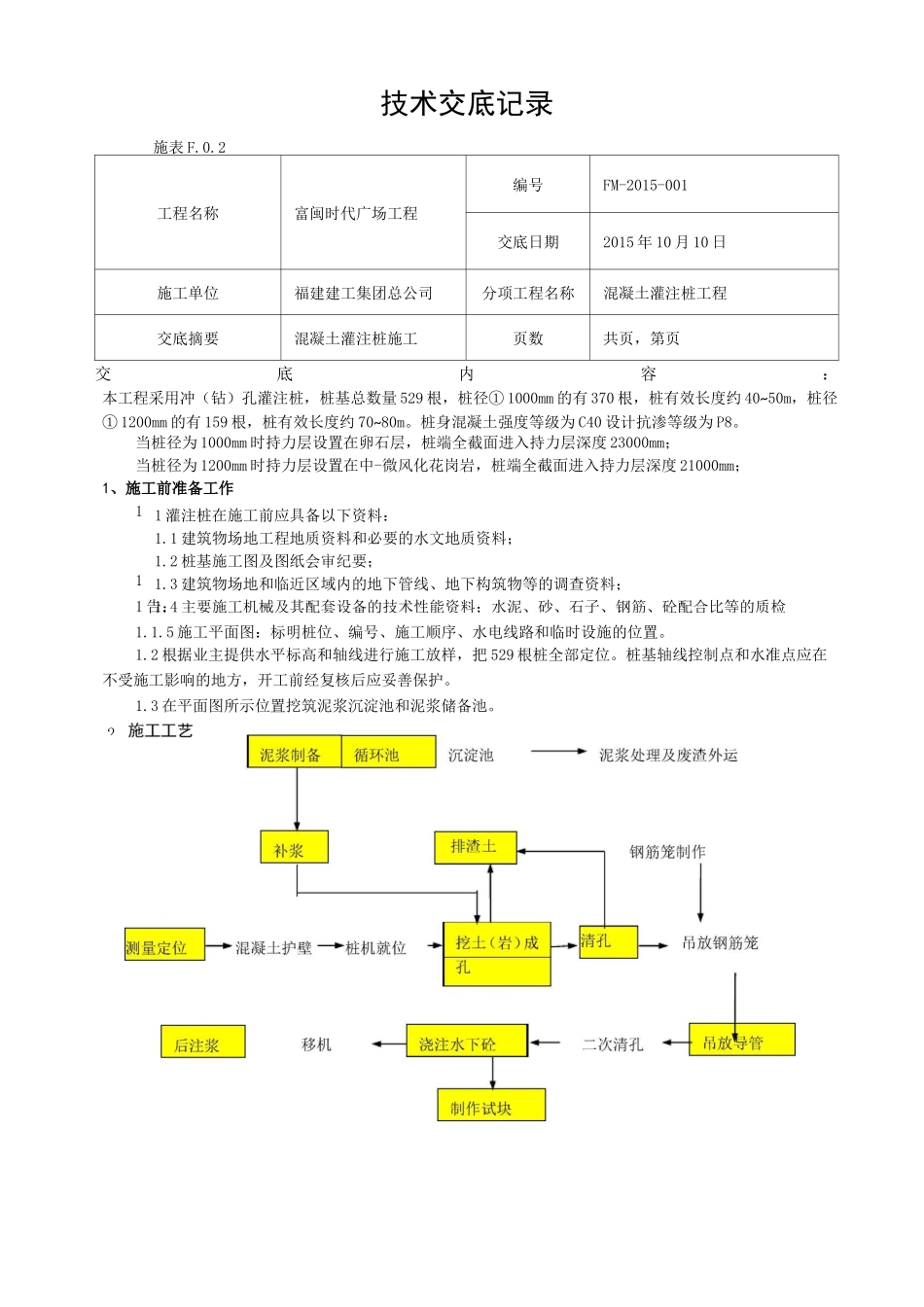

1灌注桩在施工前应具备以下资料：1.1建筑物场地工程地质资料和必要的水文地质资料；1.2桩基施工图及图纸会审纪要；1.3建筑物场地和临近区域内的地下管线、地下构筑物等的调查资料；1.4主要施工机械及其配套设备的技术性能资料；水泥、砂、石子、钢筋、砼配合比等的质检技术交底记录施表F.0.2工程名称富闽时代广场工程编号FM-2015-001交底日期2015年10月10日施工单位福建建工集团总公司分项工程名称混凝土灌注桩工程交底摘要混凝土灌注桩施工页数共页，第页交底内容：本工程采用冲（钻）孔灌注桩，桩基总数量529根，桩径①1000mm的有370根，桩有效长度约40~50m，桩径①1200mm的有159根，桩有效长度约70~80m。桩身混凝土强度等级为C40设计抗渗等级为P8。当桩径为1000mm时持力层设置在卵石层，桩端全截面进入持力层深度23000mm；当桩径为1200mm时持力层设置在中-微风化花岗岩，桩端全截面进入持力层深度21000mm；1、施工前准备工作111告；1.1.5施工平面图：标明桩位、编号、施工顺序、水电线路和临时设施的位置。1.2根据业主提供水平标高和轴线进行施工放样，把529根桩全部定位。桩基轴线控制点和水准点应在不受施工影响的地方，开工前经复核后应妥善保护。1.3在平面图所示位置挖筑泥浆沉淀池和泥浆储备池。2、3.3混凝土护壁施工本工程采用人工挖扌足要求后，进行护壁的混凝土壁法引浇筑。冲孔灌注桩定位护壁厚注桩定位护壁厚10cm,护壁高度1.5m,，混凝*8•'IJL桩孔，根据放样的桩位土等级为经复核混凝土护壁位置满41：JEHm扌凝土等级级为C：I20；钻孔3.4冲（钻本工程钻机采用..GP桩以及1200抗压桩三种S-占,冲击式钻机采用ZZ-6A进行冲（钻）孔。分7—nH1所示。ktconHUnGJRu3、施工要求3.1测量定位利用测量中心提供的导线点布设盖挖场地内的临时导线点，技术人员使用全站仪进行桩心的施工放样，然后测量工程师对桩位坐标、高程进行复测，确保桩位坐标、高程的准确。施工单位施测完成后，及时上报监理单位；由监理单位复核并同意后，两方保存测量数据性资料，对测定的桩位进行标识，并注意保护。桩心测定后，在桩位四周钉护桩十字线对桩位进行保护。3.2泥浆制备定期检测泥浆的性能，认真做好泥浆性能的维护调整，及时清理泥浆循环系统的沉渣和废浆。本工程泥浆采用反循环法进行钻渣排出，循环系统应定期清理，确保文明施工。泥浆池实行专人管理、负责。由于本工程土层结构③中砂层、⑤中砂层、⑧中砂层、⑩卵石等土层较厚，冲（钻）孔过程中经泥浆循环系统带出的中砂、卵石等较多，影响泥浆的粘度和循环次数，使得冲（钻）孔产生的沉渣不易被带出，需继续加入适当比例的膨润土和碱，控制好泥浆的各项性能，并且冲（钻）孔过程中泥浆只循环一次即排入指定的沉淀池和泥浆池并且外运。|抚狀京细内容如下表.注：根据本项目勘察报告，1、由于13中-微风化花岗岩层面起伏较大，节理裂隙和风化差异较大，宜进行施工勘察；2、局部地段持力层层面起伏较大，施工时应注意控制桩长，使相邻桩端连线与水平面的夹角不大于45°，以保证倾斜岩面位置桩端的稳定性；3、部分地段®中-微风化花岗岩层在上部节理裂隙较发育，桩端持力层面必须进入较完整岩面三500mm。3.5终孔标准工程桩在终孔时，成桩冲至进入持力层岩面后，会同监理工程师、业主现场代表对持力层岩样进行采集,并与试桩时由地勘单位所采集的岩样样本进行对比，共同确认是否进入持力层岩面，进入持力层岩面后且应满足不同桩端持力层的有效桩长要求，继续成孔直至进入持力层设计深度，会同业主现场代表、现场监理工程师共同测量桩端全截面进入持力层深度，并确认后终孔。3.6桩孔质量检测桩孔质量参数包括：孔径、孔深，钻孔垂直度和沉渣厚度。孔深：成孔前先用水准仪确定护筒标高，并以此作为基点，按设计要求钻孔，以测绳长度确定孔深；孔径：用探孔器测量，若出现缩径现象应进行扫孔，符合要求后进行下道工序。沉渣厚度：采用测绳及测锤检查孔底沉渣厚度。孔底沉渣厚度=浇注前孔底标高一成孔孔底标高孔底沉渣厚度不得大于50mm。3.7泥浆护壁应遵守下列规定3.7.1施工期间护筒内的泥浆应高出地下水位1m以上，在受到水位涨落影响时，泥浆面应高出最...
