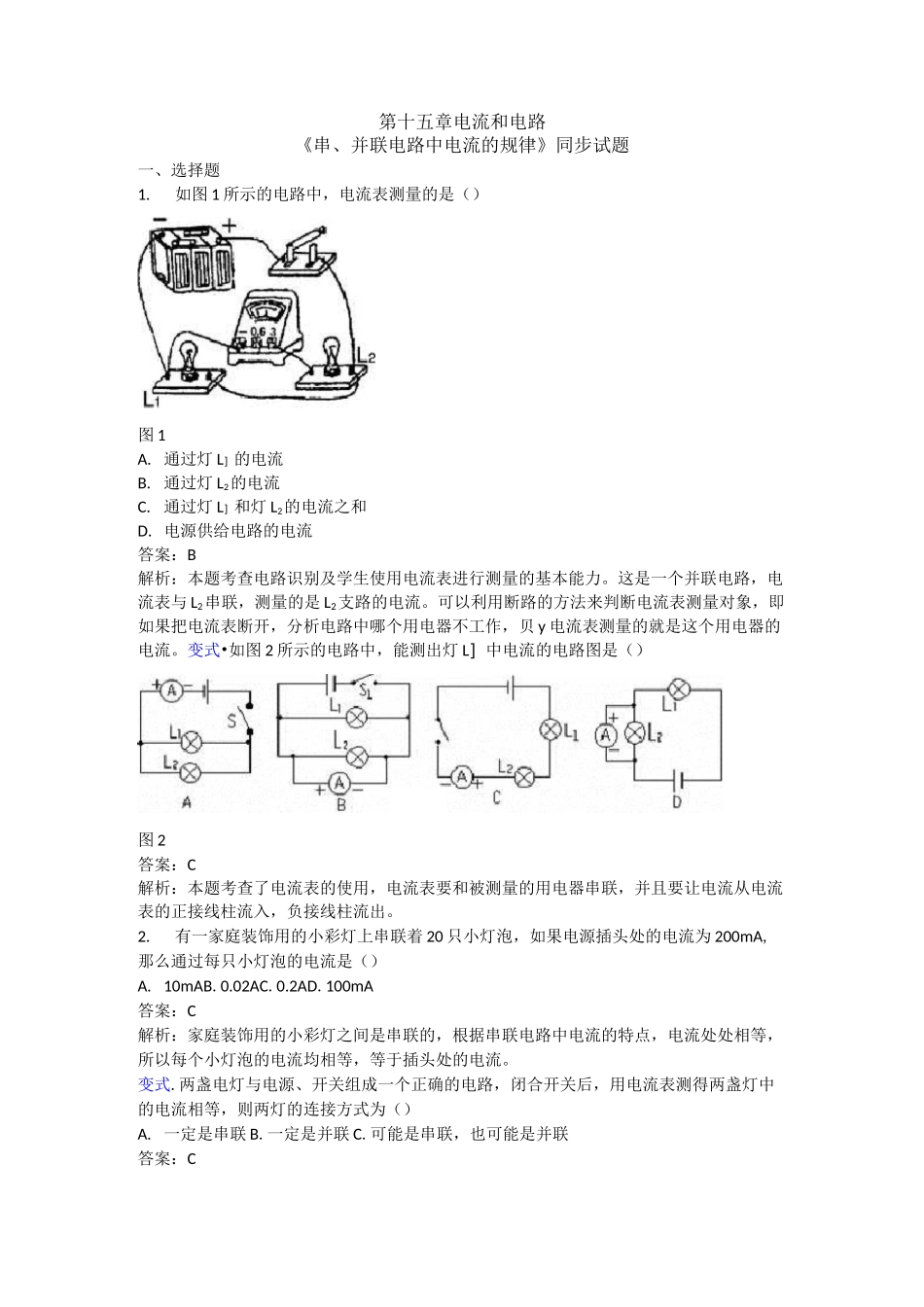

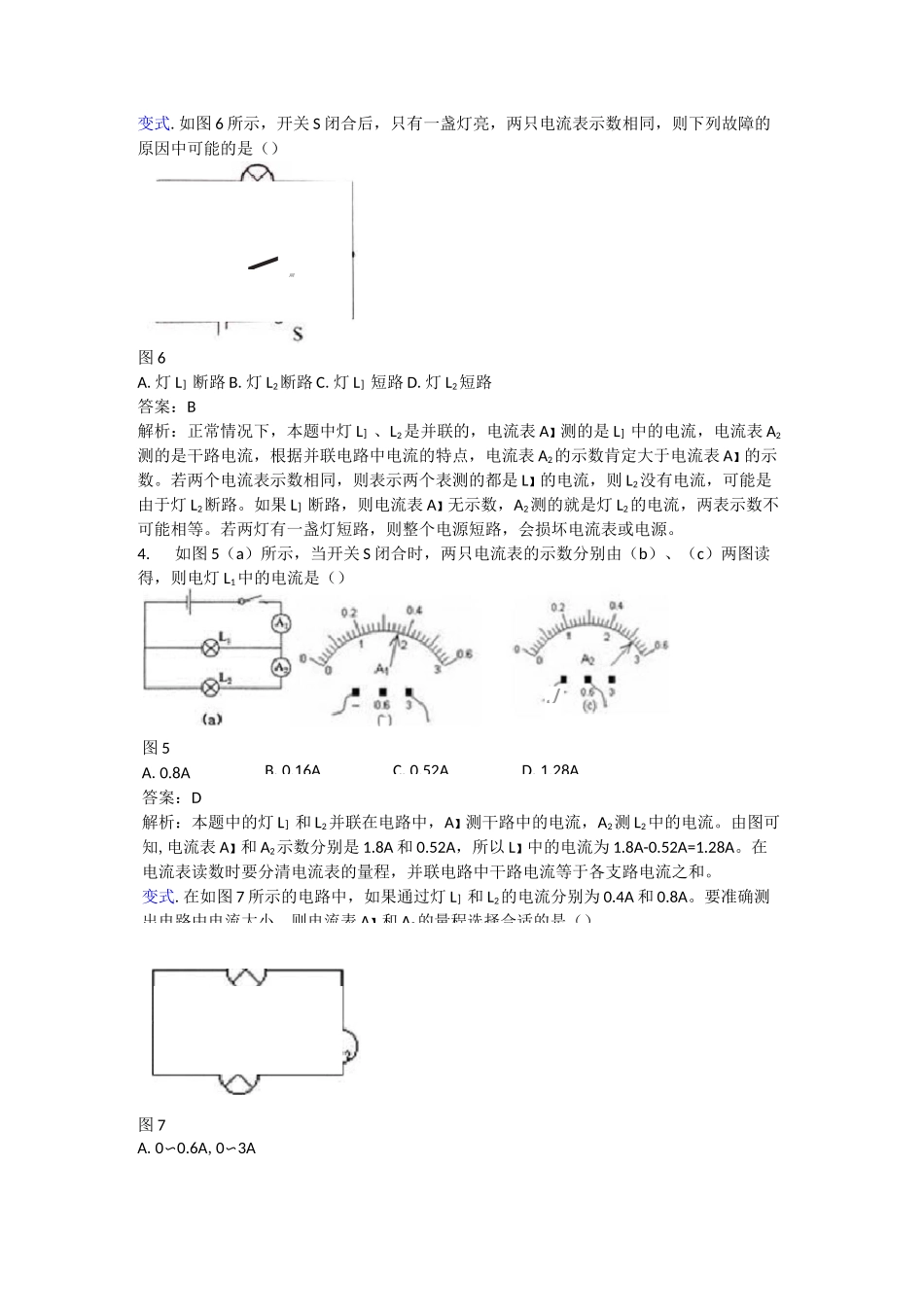

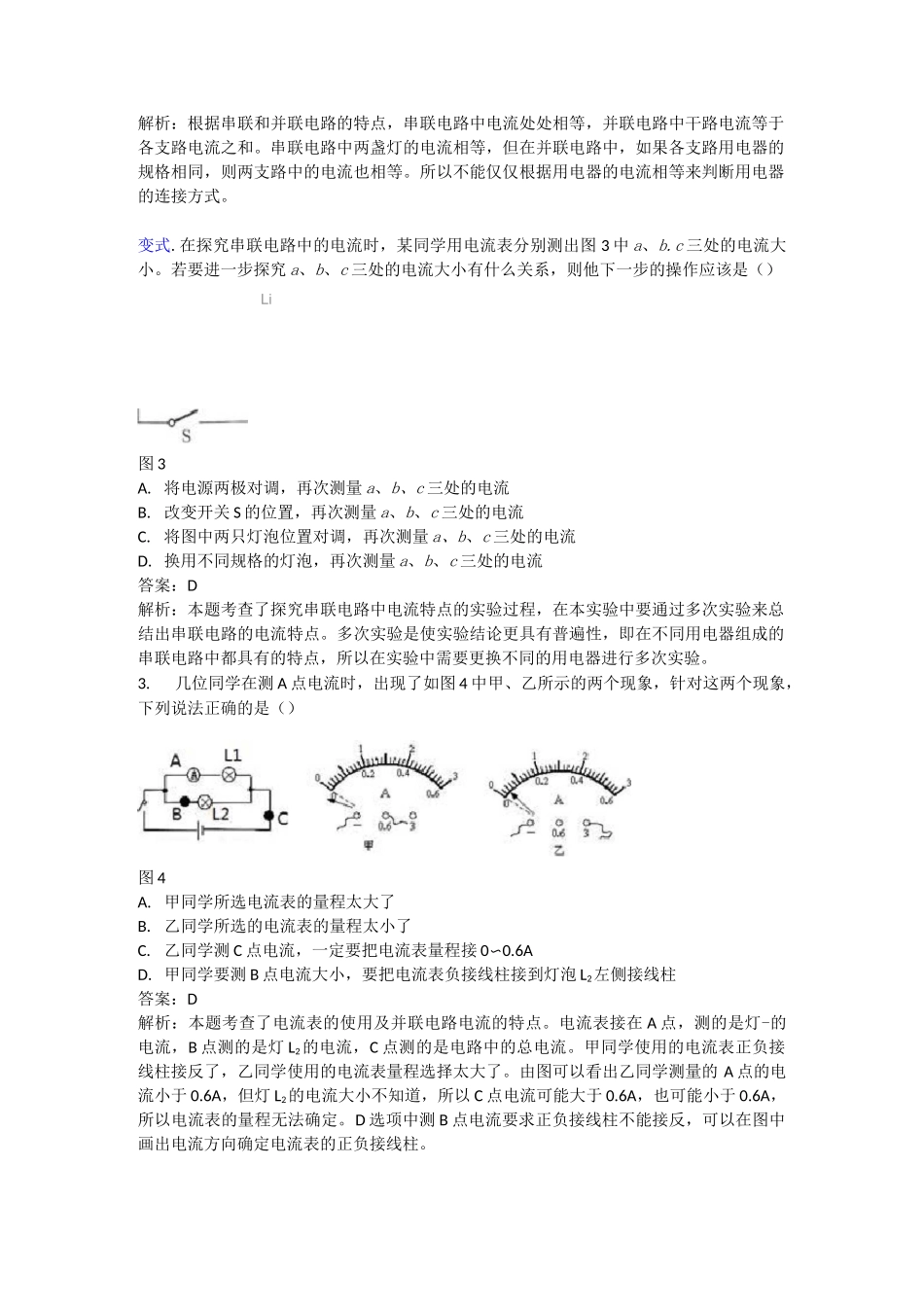

第十五章电流和电路《串、并联电路中电流的规律》同步试题一、选择题1.如图1所示的电路中，电流表测量的是（）图1A.通过灯L］的电流B.通过灯L2的电流C.通过灯L］和灯L2的电流之和D.电源供给电路的电流答案：B解析：本题考查电路识别及学生使用电流表进行测量的基本能力。这是一个并联电路，电流表与L2串联，测量的是L2支路的电流。可以利用断路的方法来判断电流表测量对象，即如果把电流表断开，分析电路中哪个用电器不工作，贝y电流表测量的就是这个用电器的电流。变式•如图2所示的电路中，能测出灯L］中电流的电路图是（）图2答案：C解析：本题考查了电流表的使用，电流表要和被测量的用电器串联，并且要让电流从电流表的正接线柱流入，负接线柱流出。2.有一家庭装饰用的小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA,那么通过每只小灯泡的电流是（）A.10mAB.0.02AC.0.2AD.100mA答案：C解析：家庭装饰用的小彩灯之间是串联的，根据串联电路中电流的特点，电流处处相等，所以每个小灯泡的电流均相等，等于插头处的电流。变式.两盏电灯与电源、开关组成一个正确的电路，闭合开关后，用电流表测得两盏灯中的电流相等，则两灯的连接方式为（）A.一定是串联B.一定是并联C.可能是串联，也可能是并联答案：C解析：根据串联和并联电路的特点，串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。串联电路中两盏灯的电流相等，但在并联电路中，如果各支路用电器的规格相同，则两支路中的电流也相等。所以不能仅仅根据用电器的电流相等来判断用电器的连接方式。变式.在探究串联电路中的电流时，某同学用电流表分别测出图3中a、b.c三处的电流大小。若要进一步探究a、b、c三处的电流大小有什么关系，则他下一步的操作应该是（）Li图3A.将电源两极对调，再次测量a、b、c三处的电流B.改变开关S的位置，再次测量a、b、c三处的电流C.将图中两只灯泡位置对调，再次测量a、b、c三处的电流D.换用不同规格的灯泡，再次测量a、b、c三处的电流答案：D解析：本题考查了探究串联电路中电流特点的实验过程，在本实验中要通过多次实验来总结出串联电路的电流特点。多次实验是使实验结论更具有普遍性，即在不同用电器组成的串联电路中都具有的特点，所以在实验中需要更换不同的用电器进行多次实验。3.几位同学在测A点电流时，出现了如图4中甲、乙所示的两个现象，针对这两个现象，下列说法正确的是（）图4A.甲同学所选电流表的量程太大了B.乙同学所选的电流表的量程太小了C.乙同学测C点电流，一定要把电流表量程接0〜0.6AD.甲同学要测B点电流大小，要把电流表负接线柱接到灯泡L2左侧接线柱答案：D解析：本题考查了电流表的使用及并联电路电流的特点。电流表接在A点，测的是灯-的电流，B点测的是灯L2的电流，C点测的是电路中的总电流。甲同学使用的电流表正负接线柱接反了，乙同学使用的电流表量程选择太大了。由图可以看出乙同学测量的A点的电流小于0.6A，但灯L2的电流大小不知道，所以C点电流可能大于0.6A，也可能小于0.6A，所以电流表的量程无法确定。D选项中测B点电流要求正负接线柱不能接反，可以在图中画出电流方向确定电流表的正负接线柱。图5A.0.8A答案：D解析：本题中的灯L］和L2并联在电路中，A】测干路中的电流，A2测L2中的电流。由图可知,电流表A】和A2示数分别是1.8A和0.52A，所以L】中的电流为1.8A-0.52A=1.28A。在电流表读数时要分清电流表的量程，并联电路中干路电流等于各支路电流之和。变式.在如图7所示的电路中，如果通过灯L］和L2的电流分别为0.4A和0.8A。要准确测出电路中电流大小，则电流表A】和A2的量程选择合适的是（）B.0.16AC.0.52AD.1.28A变式.如图6所示，开关S闭合后，只有一盏灯亮，两只电流表示数相同，则下列故障的原因中可能的是（）图6A.灯L］断路B.灯L2断路C.灯L］短路D.灯L2短路答案：B解析：正常情况下，本题中灯L］、L2是并联的，电流表A】测的是L］中的电流，电流表A2测的是干路电流，根据并联电路中电流的特点，电流表A2的示数肯定大于电流表A】的示数。若两个电流表示数相同，则表示两个表测的都是L】的电流，则L2没有电流，可能是由于灯L2...
