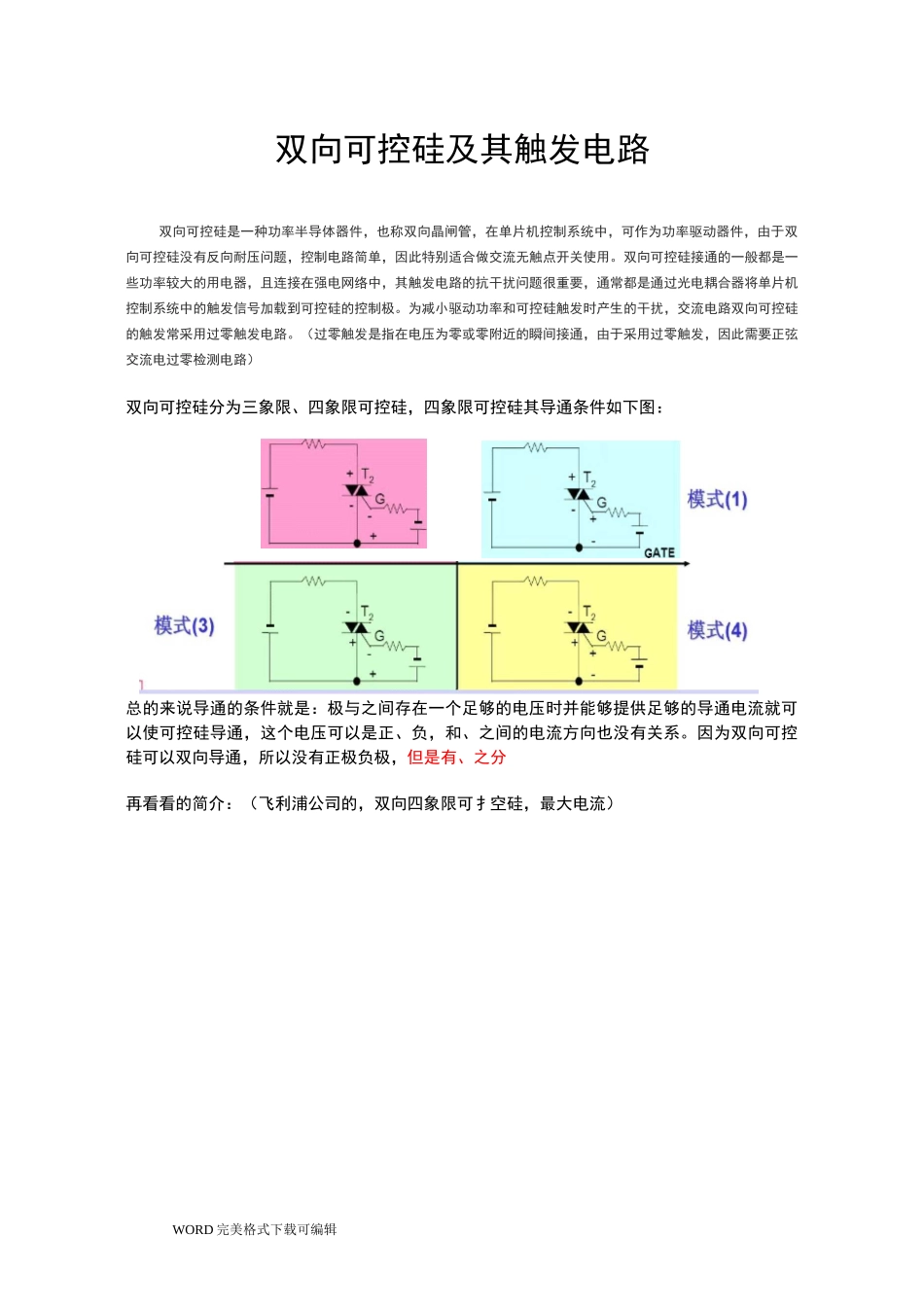

双向可控硅及触发电路_第1页
1/7

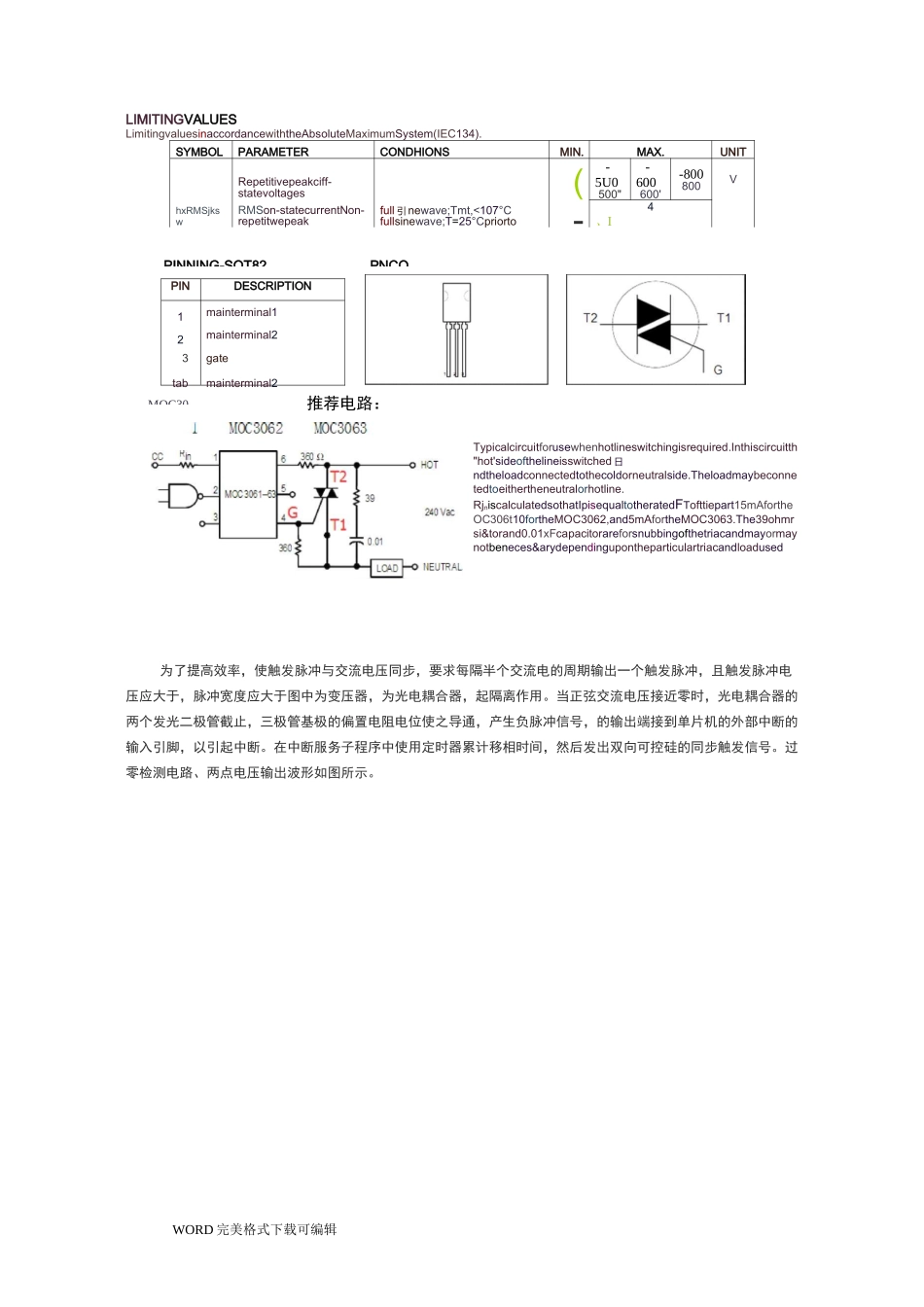

双向可控硅及触发电路_第2页
2/7

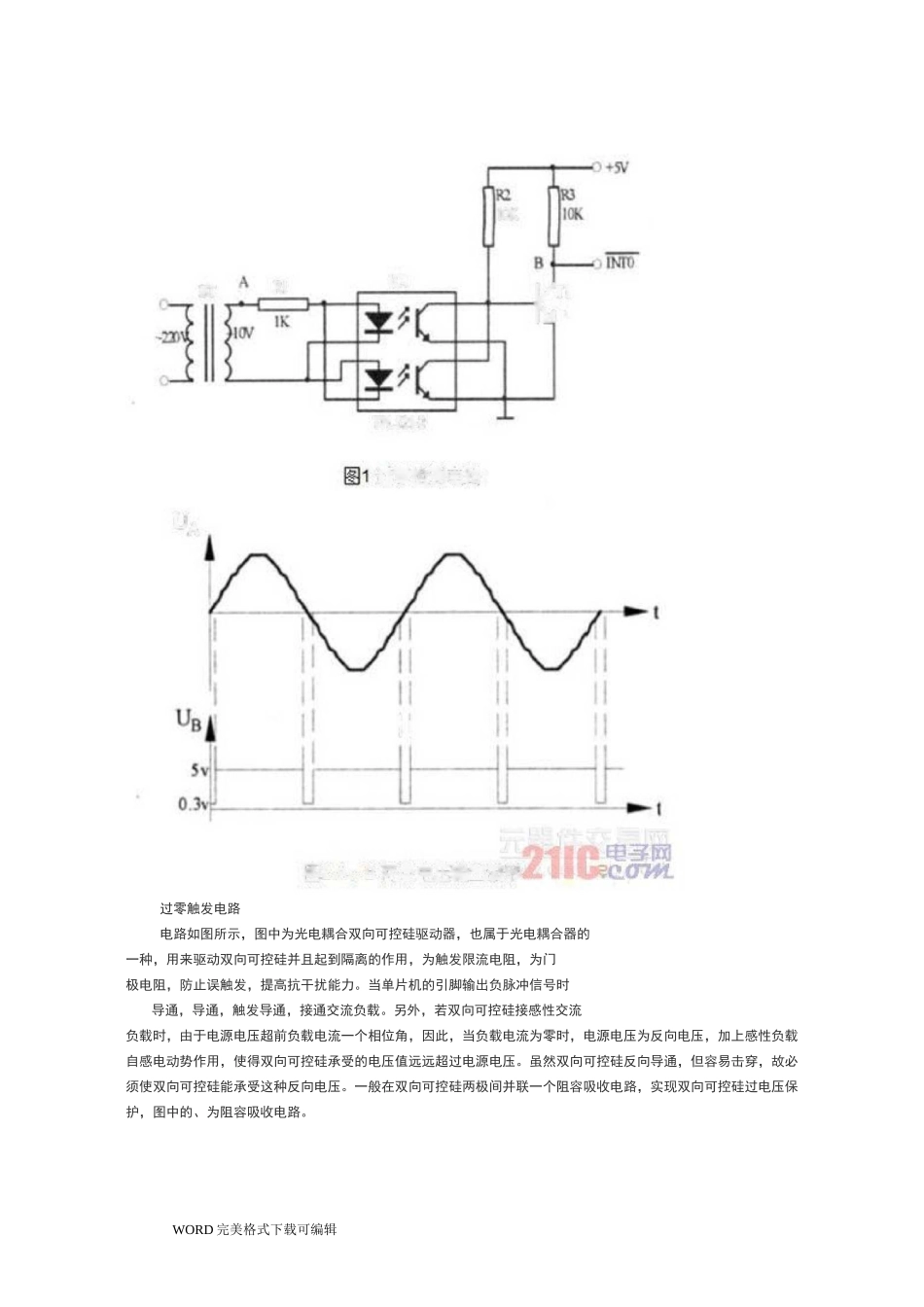

双向可控硅及触发电路_第3页
3/7
WORD完美格式下载可编辑双向可控硅及其触发电路双向可控硅是一种功率半导体器件,也称双向晶闸管,在单片机控制系统中,可作为功率驱动器件,由于双向可控硅没有反向耐压问题,控制电路简单,因此特别适合做交流无触点开关使用。双向可控硅接通的一般都是一些功率较大的用电器,且连接在强电网络中,其触发电路的抗干扰问题很重要,通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。为减小驱动功率和可控硅触发时产生的干扰,交流电路双向可控硅的触发常采用过零触发电路。(过零触发是指在电压为零或零附近的瞬间接通,由于采用过零触发,因此需要正弦交流电过零检测电路)双向可控硅分为三象限、四象限可控硅,四象限可控硅其导通条件如下图:总的来说导通的条件就是:极与之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通,这个电压可以是正、负,和、之间的电流方向也没有关系。因为双向可控硅可以双向导通,所以没有正极负极,但是有、之分再看看的简介:(飞利浦公司的,双向四象限可扌空硅,最大电流)WORD完美格式下载可编辑PINNING-SOT82PNCOPINDESCRIPTION1mainterminal12mainterminal23gatetabmainterminal2MOC30LIMITINGVALUESLimitingvaluesinaccordancewiththeAbsoluteMaximumSystem(IEC134).SYMBOLPARAMETERCONDHIONSMIN.MAX.UNITRepetitivepeakciff-statevoltages(-5U0500"-600600'-800800VhxRMSjkswRMSon-statecurrentNon-repetitwepeakfull引newave;Tmt,<107°Cfullsinewave;T=25°Cpriorto-4、I推荐电路:Typicalcircuitforusewhenhotlineswitchingisrequired.Inthiscircuitthe"hot'sideofthelineisswitched日ndtheloadconnectedtothecoldorneutralside.Theloadmaybeconnectedtoeithertheneutralorhotline.RjniscalculatedsothatIpisequaltotheratedFTofttiepart15mAfortheMOC306t10fortheMOC3062,and5mAfortheMOC3063.The39ohmresi&torand0.01xFcapacitorareforsnubbingofthetriacandmayormaynotbeneces&arydependingupontheparticulartriacandloadused为了提高效率,使触发脉冲与交流电压同步,要求每隔半个交流电的周期输出一个触发脉冲,且触发脉冲电压应大于,脉冲宽度应大于图中为变压器,为光电耦合器,起隔离作用。当正弦交流电压接近零时,光电耦合器的两个发光二极管截止,三极管基极的偏置电阻电位使之导通,产生负脉冲信号,的输出端接到单片机的外部中断的输入引脚,以引起中断。在中断服务子程序中使用定时器累计移相时间,然后发出双向可控硅的同步触发信号。过零检测电路、两点电压输出波形如图所示。WORD完美格式下载可编辑1IR
