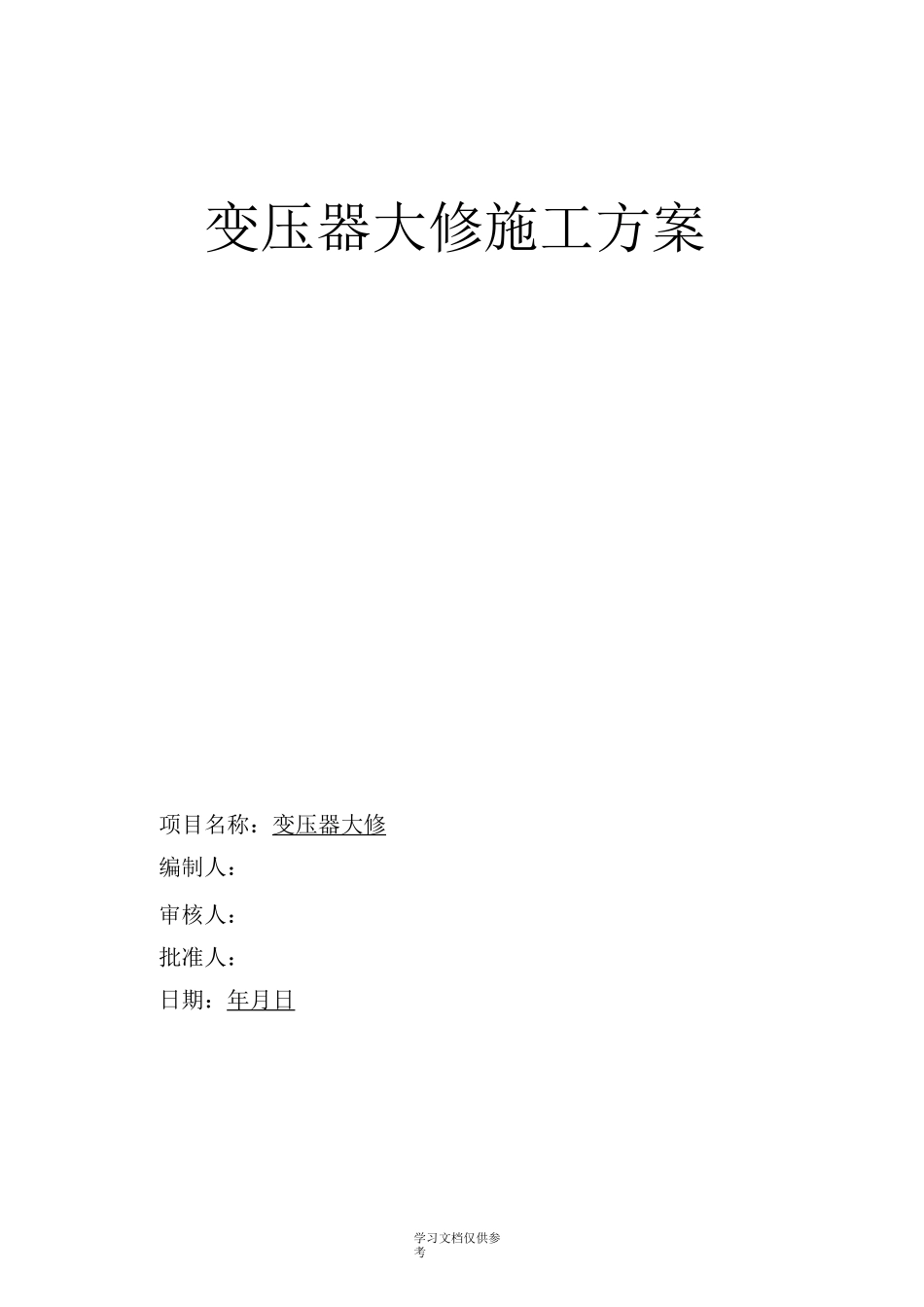

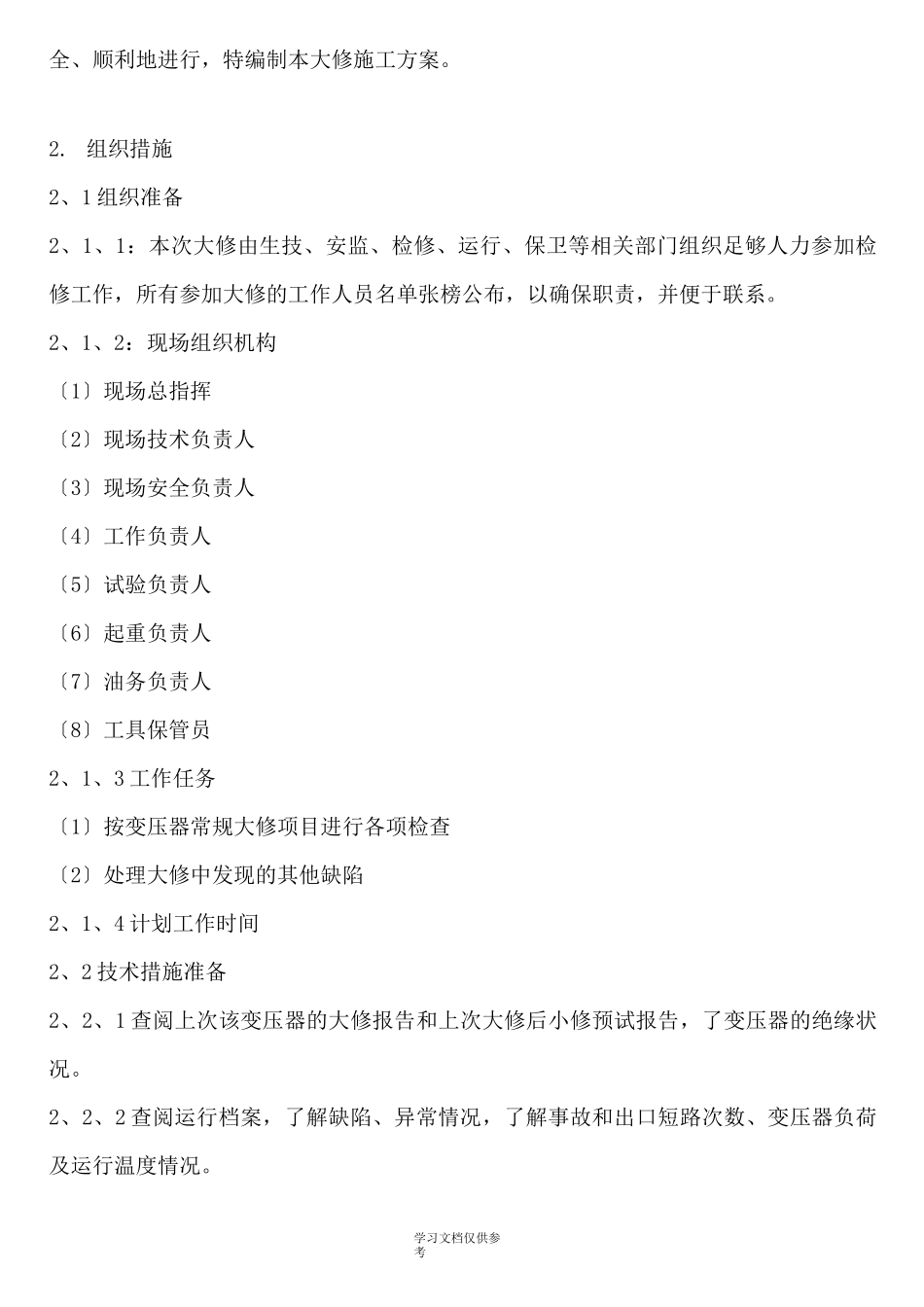

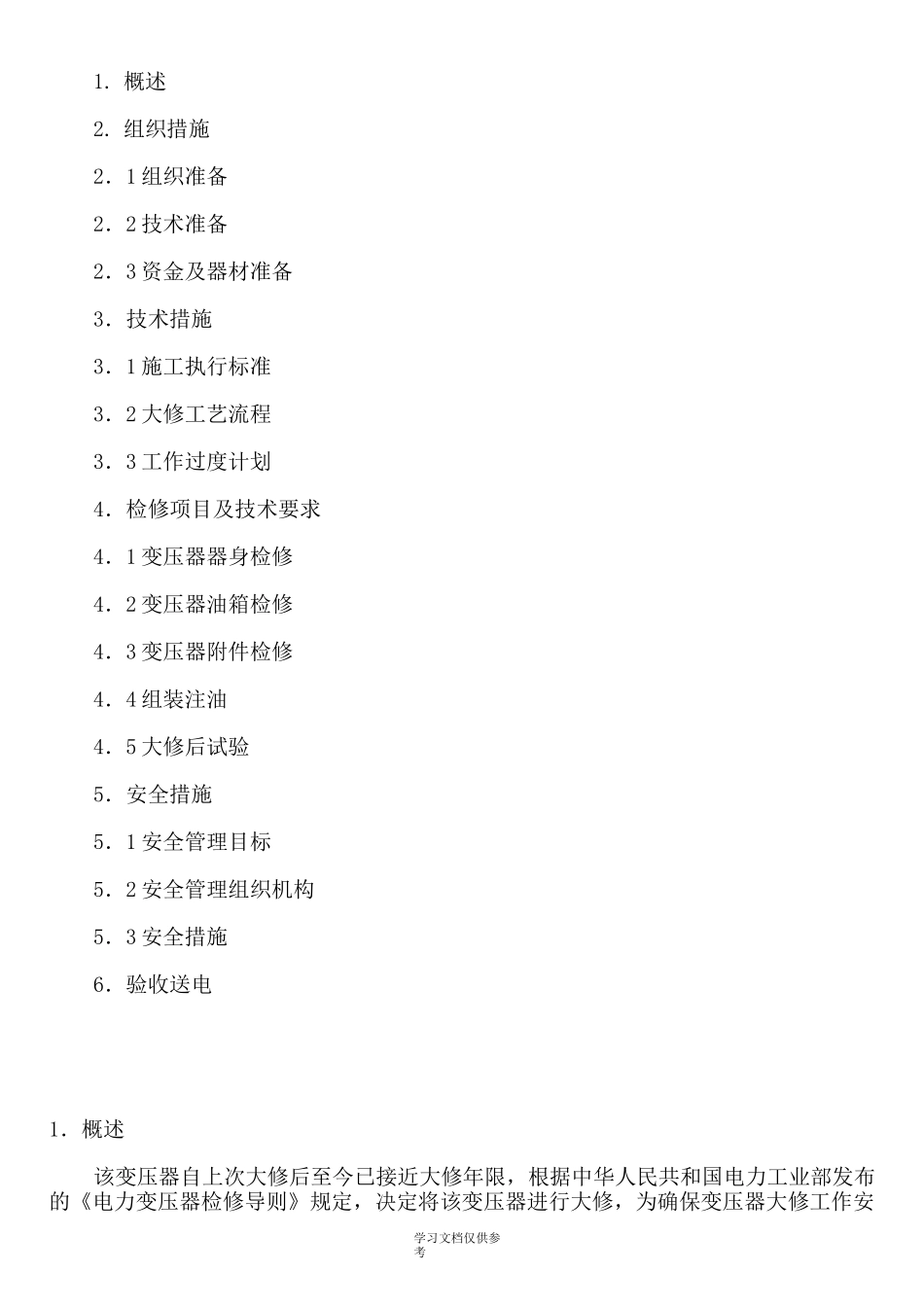

学习文档仅供参考变压器大修施工方案项目名称：变压器大修编制人：审核人：批准人：日期：年月日学习文档仅供参考1.概述2.组织措施2．1组织准备2．2技术准备2．3资金及器材准备3．技术措施3．1施工执行标准3．2大修工艺流程3．3工作过度计划4．检修项目及技术要求4．1变压器器身检修4．2变压器油箱检修4．3变压器附件检修4．4组装注油4．5大修后试验5．安全措施5．1安全管理目标5．2安全管理组织机构5．3安全措施6．验收送电1．概述该变压器自上次大修后至今已接近大修年限，根据中华人民共和国电力工业部发布的《电力变压器检修导则》规定，决定将该变压器进行大修，为确保变压器大修工作安学习文档仅供参考全、顺利地进行，特编制本大修施工方案。2.组织措施2、1组织准备2、1、1：本次大修由生技、安监、检修、运行、保卫等相关部门组织足够人力参加检修工作，所有参加大修的工作人员名单张榜公布，以确保职责，并便于联系。2、1、2：现场组织机构〔1〕现场总指挥〔2〕现场技术负责人〔3〕现场安全负责人〔4〕工作负责人〔5〕试验负责人〔6〕起重负责人〔7〕油务负责人〔8〕工具保管员2、1、3工作任务〔1〕按变压器常规大修项目进行各项检查〔2〕处理大修中发现的其他缺陷2、1、4计划工作时间2、2技术措施准备2、2、1查阅上次该变压器的大修报告和上次大修后小修预试报告，了变压器的绝缘状况。2、2、2查阅运行档案，了解缺陷、异常情况，了解事故和出口短路次数、变压器负荷及运行温度情况。学习文档仅供参考2、2、3大修前进行电气试验，测量直流电阻、介质损耗、绝缘电阻及油试验。2、3器材准备2、2、1备品及材料〔1〕变压器密封胶垫〔2〕变压器添加油〔3〕阀门、温度计等小组件〔4〕绑围屏用收缩带〔5〕修理绝缘用皱纹纸〔6〕胶木螺栓、螺母〔7〕绝缘纸板〔8〕变压器各种螺栓、螺母〔9〕变压器各种弹垫、平垫〔10〕110KV高压瓷套管〔11〕枕木或木板〔12〕保质材料〔如白棉布、面团、旧布或棉纱、干净工作服等〕2、3、2常用机具设备〔1〕电力电源配电盘〔2〕储油罐〔3〕真空滤油机、压力滤油机、油泵、滤油纸干燥箱、真空泵、耐油橡胶管、真空橡胶管、楼梯、安全带、手开工具〔扳手、钳子等〕、钢丝绳、千斤顶、手搬葫芦、电气焊设备及材料、消防设备、检测试验设备等。3．技术措施3、1施工执行技术标准3、1、1：DL/T573-95《电力变压器检修导则》3、1、2：DL/T572-95《电力变压器运行规程》3、1、3：GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验学习文档仅供参考收标准》3、1、4：DL/T576-1996《电力设备预防性试验规程》3、1、5变压器厂家《技术文件》3、1、6《变压器检修工艺规程》3、2大修工艺流程修前准备—办理工作票—拆除引线—电气、油试验、绝缘判断—将变压器拖至检修场—部份排油拆卸附件并检修—排尽油并处理，拆除分接开关连接件—吊钟罩器身检查，检修并测试绝缘—绝缘恢复处理〔假设受潮时〕—清洁器身和油箱——钟罩复位—按规定注油方式注油—安装套管、冷却器等附件—密封试验—油位调整—电气、油化试验—变压器就位—连接引线—结束。3、3工作进度计划第一日：办理工作票，检查渗漏油点，大修前电气、油化试验，为大修做准备。第二日：本体放油，拆卸检修全部附件，吊罩检查，处理缺陷，更换各连接部位密封垫，注入合格油。第三日：整体密封性检查，中性点设备检查，安装附件，大修后试验。第四日：变压器就位，引线连接，验收送电。4．检修项目及技术要求4、1变压器吊罩一般宜在室内进行，以保持器身的清洁，如在露天进行时，应选择在晴天进行，并应有防潮和防尖措施。器身暴露在空气中的时间作如下规定：空气相对湿度W65%时不超过16小时，空气相对湿度W75%不超过12小时，计算器身暴露时间从开始放油起至开始抽真空止。学习文档仅供参考4、1、2器身检查的主要项目和要求应符合以下规定〔1〕器身各部位应无移动现象〔2〕所有螺栓应紧固，并有防松动措施，绝缘螺栓应无损坏，防松绑扎完好。〔3〕拆开铁芯外引接地线后，铁芯对地绝缘良好〔4〕铁芯拉板及铁轭拉带应紧固，绝缘良好〔5〕绕组绝缘应完整，无缺损，变位现象，油路无堵塞...
