1引风机安装作业指导书VIP免费

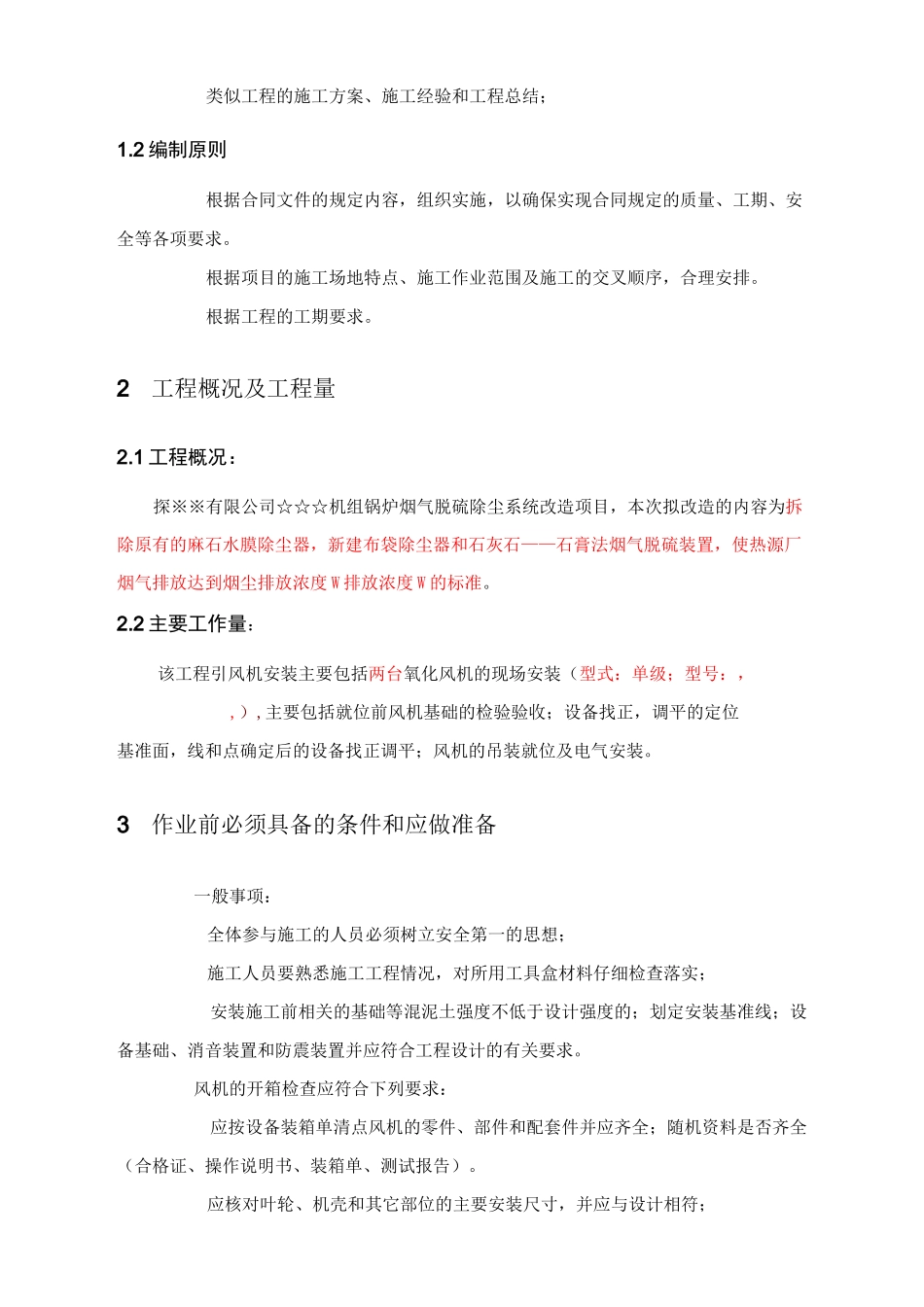

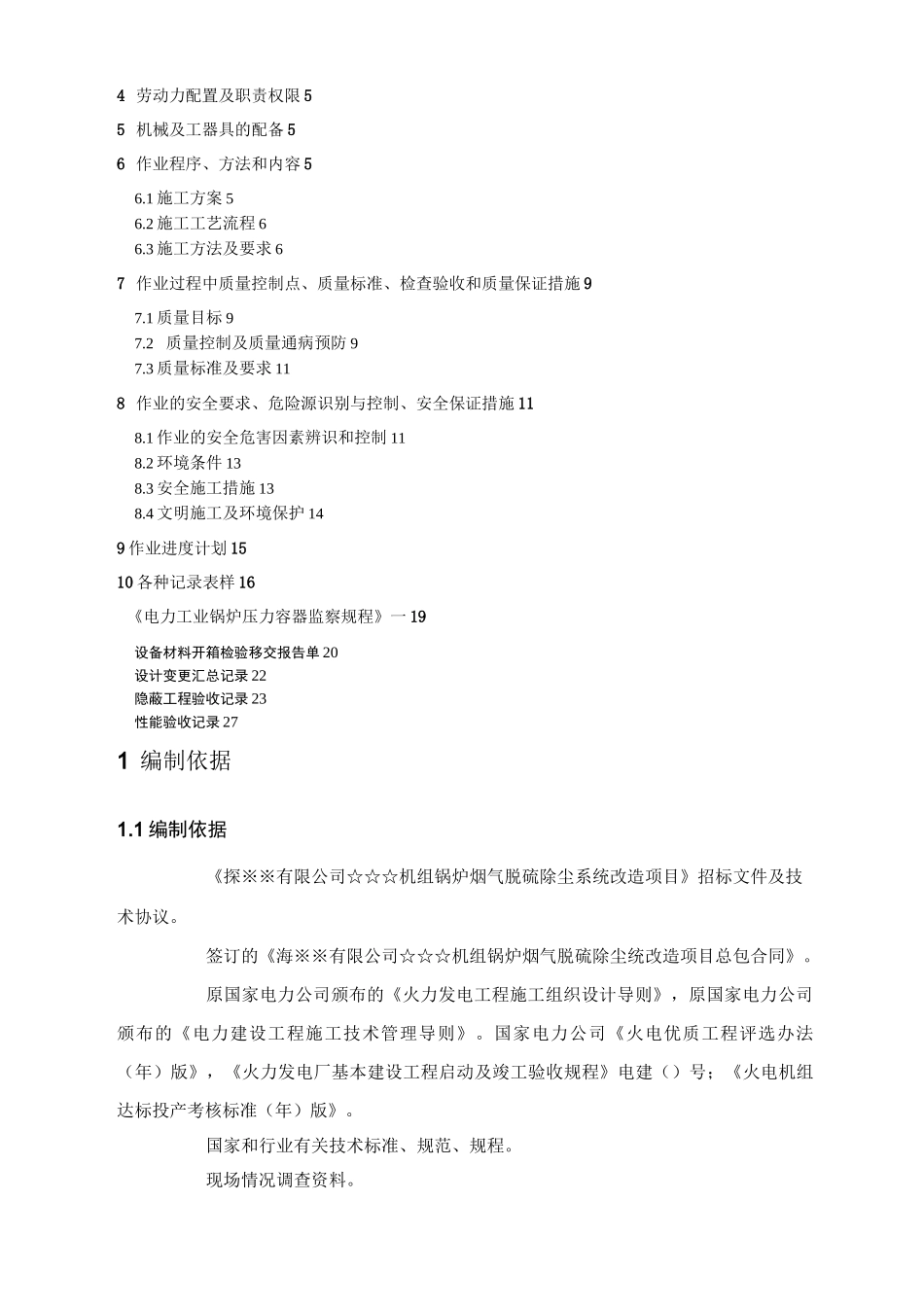

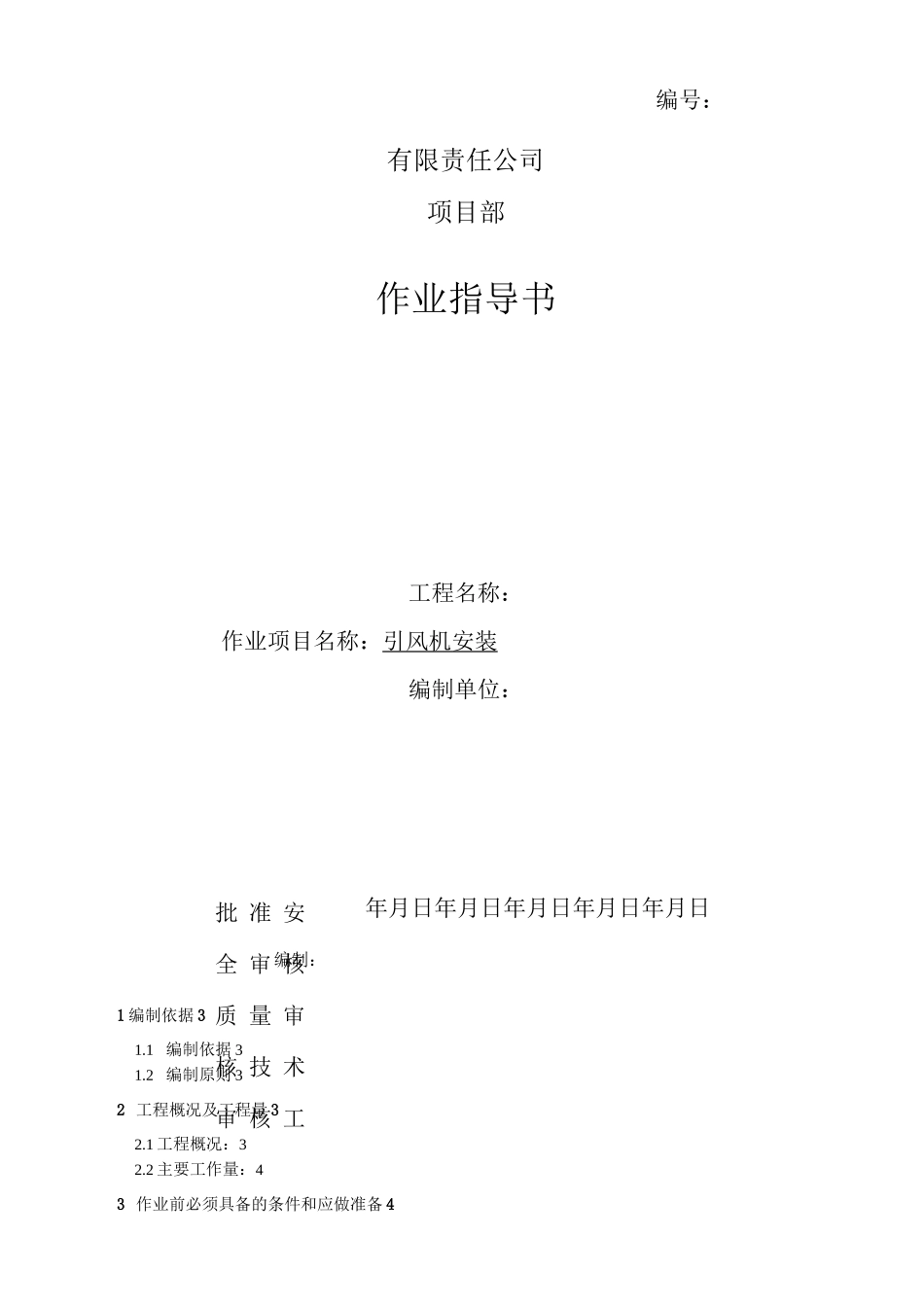

批准安全审核质量审核技术审核工有限责任公司项目部作业指导书工程名称：作业项目名称：引风机安装编制单位：年月日年月日年月日年月日年月日编制：1编制依据31.1编制依据31.2编制原则32工程概况及工程量32.1工程概况：32.2主要工作量：43作业前必须具备的条件和应做准备4编号：4劳动力配置及职责权限55机械及工器具的配备56作业程序、方法和内容56.1施工方案56.2施工工艺流程66.3施工方法及要求67作业过程中质量控制点、质量标准、检查验收和质量保证措施97.1质量目标97.2质量控制及质量通病预防97.3质量标准及要求118作业的安全要求、危险源识别与控制、安全保证措施118.1作业的安全危害因素辨识和控制118.2环境条件138.3安全施工措施138.4文明施工及环境保护149作业进度计划1510各种记录表样16《电力工业锅炉压力容器监察规程》一19设备材料开箱检验移交报告单20设计变更汇总记录22隐蔽工程验收记录23性能验收记录271编制依据1.1编制依据《探※※有限公司☆☆☆机组锅炉烟气脱硫除尘系统改造项目》招标文件及技术协议。签订的《海※※有限公司☆☆☆机组锅炉烟气脱硫除尘统改造项目总包合同》。原国家电力公司颁布的《火力发电工程施工组织设计导则》，原国家电力公司颁布的《电力建设工程施工技术管理导则》。国家电力公司《火电优质工程评选办法（年）版》，《火力发电厂基本建设工程启动及竣工验收规程》电建（）号；《火电机组达标投产考核标准（年）版》。国家和行业有关技术标准、规范、规程。现场情况调查资料。类似工程的施工方案、施工经验和工程总结；1.2编制原则根据合同文件的规定内容，组织实施，以确保实现合同规定的质量、工期、安全等各项要求。根据项目的施工场地特点、施工作业范围及施工的交叉顺序，合理安排。根据工程的工期要求。2工程概况及工程量2.1工程概况：探※※有限公司☆☆☆机组锅炉烟气脱硫除尘系统改造项目，本次拟改造的内容为拆除原有的麻石水膜除尘器，新建布袋除尘器和石灰石——石膏法烟气脱硫装置，使热源厂烟气排放达到烟尘排放浓度W排放浓度W的标准。2.2主要工作量：该工程引风机安装主要包括两台氧化风机的现场安装（型式：单级；型号：，,）,主要包括就位前风机基础的检验验收；设备找正，调平的定位基准面，线和点确定后的设备找正调平；风机的吊装就位及电气安装。3作业前必须具备的条件和应做准备一般事项：全体参与施工的人员必须树立安全第一的思想；施工人员要熟悉施工工程情况，对所用工具盒材料仔细检查落实；安装施工前相关的基础等混泥土强度不低于设计强度的；划定安装基准线；设备基础、消音装置和防震装置并应符合工程设计的有关要求。风机的开箱检查应符合下列要求：应按设备装箱单清点风机的零件、部件和配套件并应齐全；随机资料是否齐全（合格证、操作说明书、装箱单、测试报告）。应核对叶轮、机壳和其它部位的主要安装尺寸，并应与设计相符；风机进口和出口的方向（或角度）应与设计相符；叶轮旋转方向和定子导流叶片的导流方向应符合设备技术文件的规定；风机外露部分各加工面应无锈蚀；转子的叶轮和轴颈、齿轮的齿面和齿轮轴的轴颈等主要零件、部件的重要部位应无碰伤和明显的变形；整体出厂的风机，进气口和排气口应有盖板遮盖，并应防止尘土和杂物进入。风机的搬运和吊装应符合下列要求：整体出厂的风机搬运和吊装时,绳索不得捆缚在转子和机壳上盖或轴承上盖的吊耳上；解体出厂的风机绳索的捆缚不得损伤机件表面；转子和齿轮的轴颈、测振部位均不应作为捆缚部位；转子和机壳的吊装应保持水平；当输送特殊介质的风机转子和机壳内涂有保护层时，应妥善保护，不得损伤；转子和齿轮不应直接放在地上滚动或移动。风机组装前应按下列要求进行清洗和检查:设备外露加工面、组装配合面、滑动面、各管道、油箱各容器等应清洗洁净；出厂已装配好的组合件可不拆洗。清洗的方法及清洁度的检查应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定；介质为氢、氧气等易燃易爆气体的压缩机，凡与介质接触的零件、部件和管道应按现行国家标准《机械设备安装工程施工及验收通用规范》第五章的规定进行脱脂；脱脂后...
