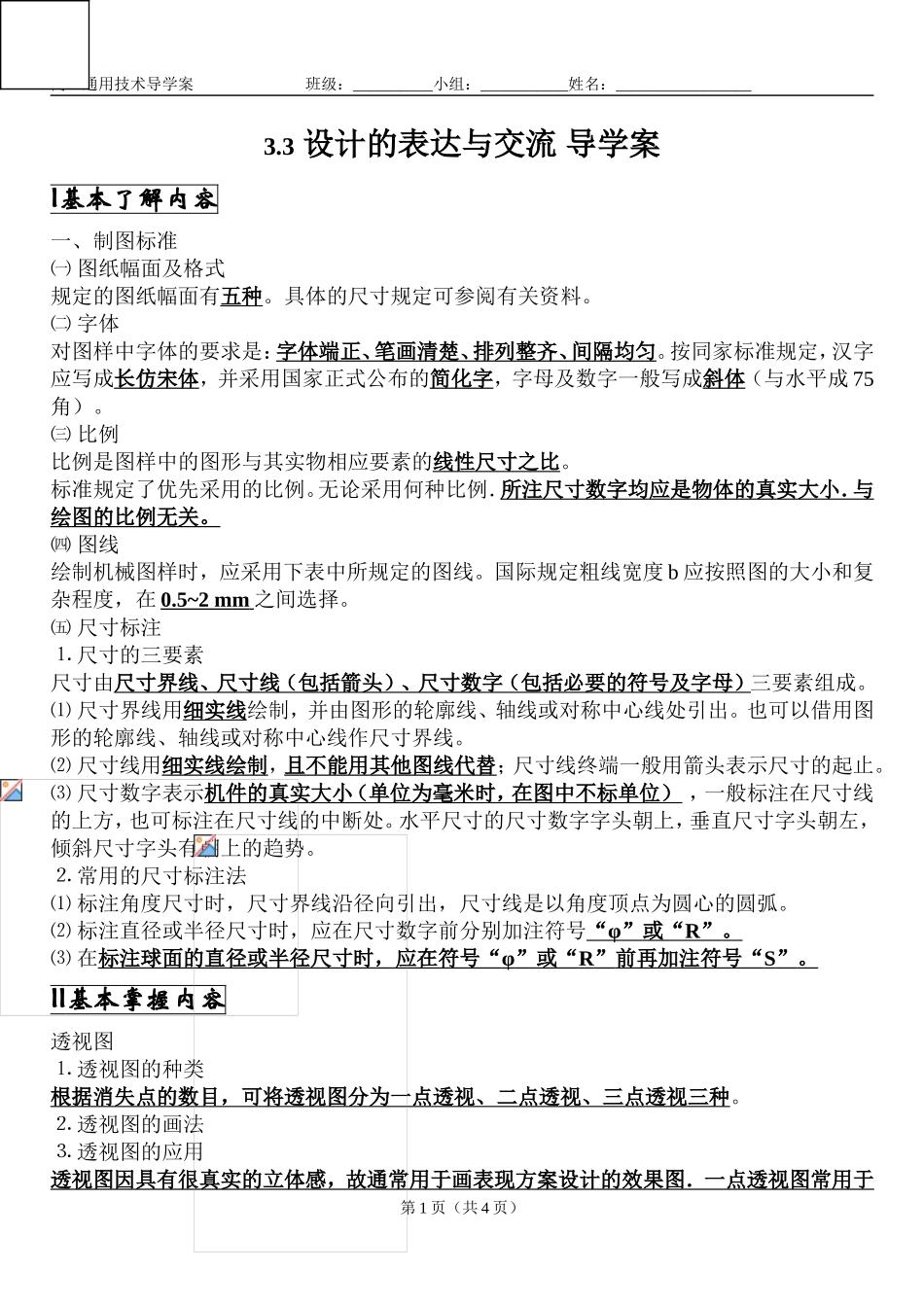

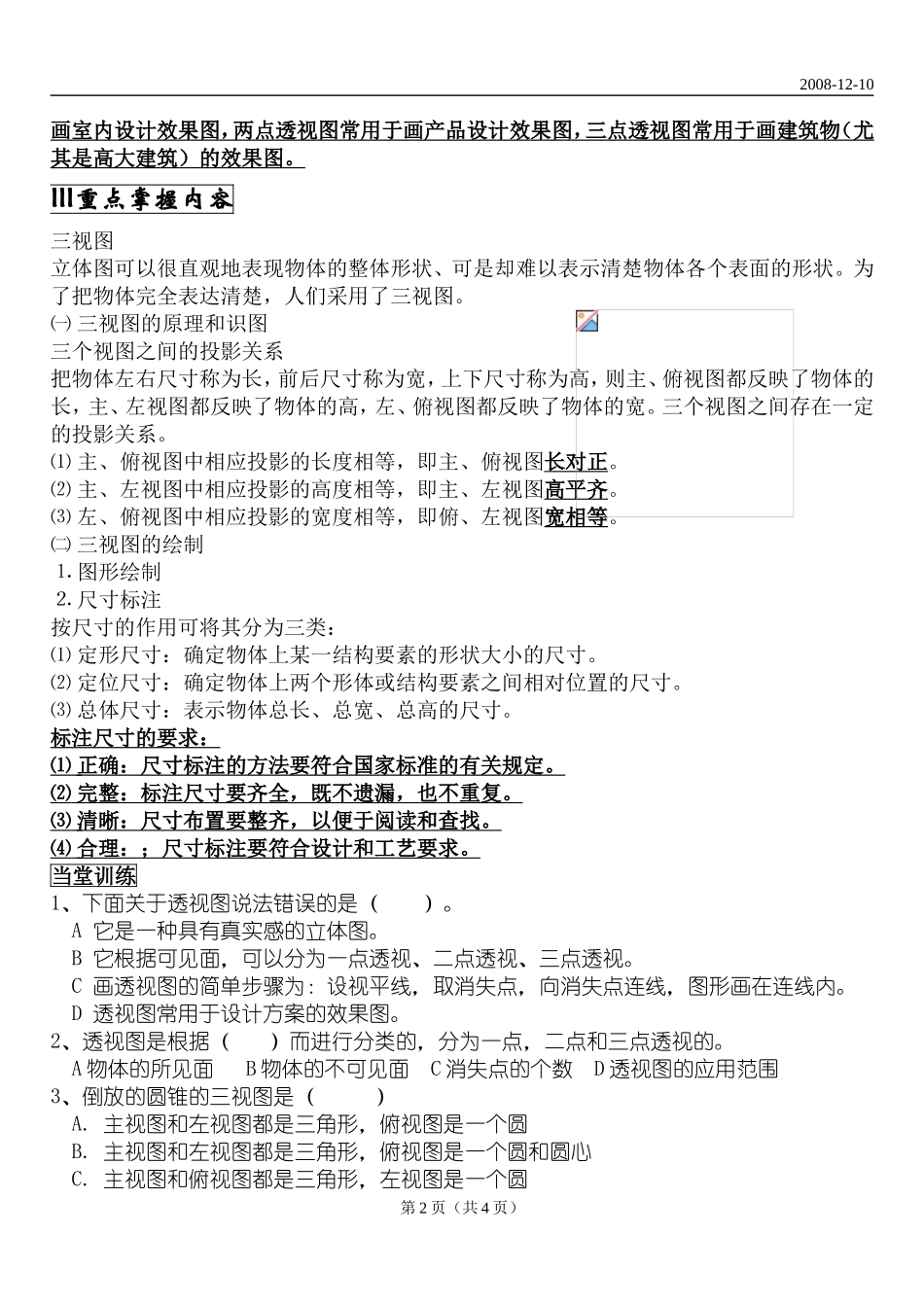

高一通用技术导学案班级：__________小组：___________姓名：_________________3.3设计的表达与交流导学案I基本了解内容一、制图标准㈠图纸幅面及格式规定的图纸幅面有五种。具体的尺寸规定可参阅有关资料。㈡字体对图样中字体的要求是：字体端正、笔画清楚、排列整齐、间隔均匀。按同家标准规定，汉字应写成长仿宋体，并采用国家正式公布的简化字，字母及数字一般写成斜体（与水平成75角）。㈢比例比例是图样中的图形与其实物相应要素的线性尺寸之比。标准规定了优先采用的比例。无论采用何种比例．所注尺寸数字均应是物体的真实大小．与绘图的比例无关。㈣图线绘制机械图样时，应采用下表中所规定的图线。国际规定粗线宽度b应按照图的大小和复杂程度，在0.5~2mm之间选择。㈤尺寸标注⒈尺寸的三要素尺寸由尺寸界线、尺寸线（包括箭头）、尺寸数字（包括必要的符号及字母）三要素组成。⑴尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心线处引出。也可以借用图形的轮廓线、轴线或对称中心线作尺寸界线。⑵尺寸线用细实线绘制，且不能用其他图线代替；尺寸线终端一般用箭头表示尺寸的起止。⑶尺寸数字表示机件的真实大小（单位为毫米时，在图中不标单位），一般标注在尺寸线的上方，也可标注在尺寸线的中断处。水平尺寸的尺寸数字字头朝上，垂直尺寸字头朝左，倾斜尺寸字头有朝上的趋势。⒉常用的尺寸标注法⑴标注角度尺寸时，尺寸界线沿径向引出，尺寸线是以角度顶点为圆心的圆弧。⑵标注直径或半径尺寸时，应在尺寸数字前分别加注符号“φ”或“R”。⑶在标注球面的直径或半径尺寸时，应在符号“φ”或“R”前再加注符号“S”。II基本掌握内容透视图⒈透视图的种类根据消失点的数目，可将透视图分为一点透视、二点透视、三点透视三种。⒉透视图的画法⒊透视图的应用透视图因具有很真实的立体感，故通常用于画表现方案设计的效果图．一点透视图常用于第1页（共4页）2008-12-10画室内设计效果图，两点透视图常用于画产品设计效果图，三点透视图常用于画建筑物（尤其是高大建筑）的效果图。III重点掌握内容三视图立体图可以很直观地表现物体的整体形状、可是却难以表示清楚物体各个表面的形状。为了把物体完全表达清楚，人们采用了三视图。㈠三视图的原理和识图三个视图之间的投影关系把物体左右尺寸称为长，前后尺寸称为宽，上下尺寸称为高，则主、俯视图都反映了物体的长，主、左视图都反映了物体的高，左、俯视图都反映了物体的宽。三个视图之间存在一定的投影关系。⑴主、俯视图中相应投影的长度相等，即主、俯视图长对正。⑵主、左视图中相应投影的高度相等，即主、左视图高平齐。⑶左、俯视图中相应投影的宽度相等，即俯、左视图宽相等。㈡三视图的绘制⒈图形绘制⒉尺寸标注按尺寸的作用可将其分为三类：⑴定形尺寸：确定物体上某一结构要素的形状大小的尺寸。⑵定位尺寸：确定物体上两个形体或结构要素之间相对位置的尺寸。⑶总体尺寸：表示物体总长、总宽、总高的尺寸。标注尺寸的要求：⑴正确：尺寸标注的方法要符合国家标准的有关规定。⑵完整：标注尺寸要齐全，既不遗漏，也不重复。⑶清晰：尺寸布置要整齐，以便于阅读和查找。⑷合理：；尺寸标注要符合设计和工艺要求。当堂训练1、下面关于透视图说法错误的是（）。A它是一种具有真实感的立体图。B它根据可见面，可以分为一点透视、二点透视、三点透视。C画透视图的简单步骤为：设视平线，取消失点，向消失点连线，图形画在连线内。D透视图常用于设计方案的效果图。2、透视图是根据（）而进行分类的，分为一点，二点和三点透视的。A物体的所见面B物体的不可见面C消失点的个数D透视图的应用范围3、倒放的圆锥的三视图是（）A.主视图和左视图都是三角形，俯视图是一个圆B.主视图和左视图都是三角形，俯视图是一个圆和圆心C.主视图和俯视图都是三角形，左视图是一个圆第2页（共4页）高一通用技术导学案班级：__________小组：___________姓名：_________________D.左视图和俯视图都是三角形，主视图是一个圆4、三视图的投影规律中，从（）反映了物体的高度，而且高平齐。A、主视图俯视图B、主视图左视图C、俯视图...
