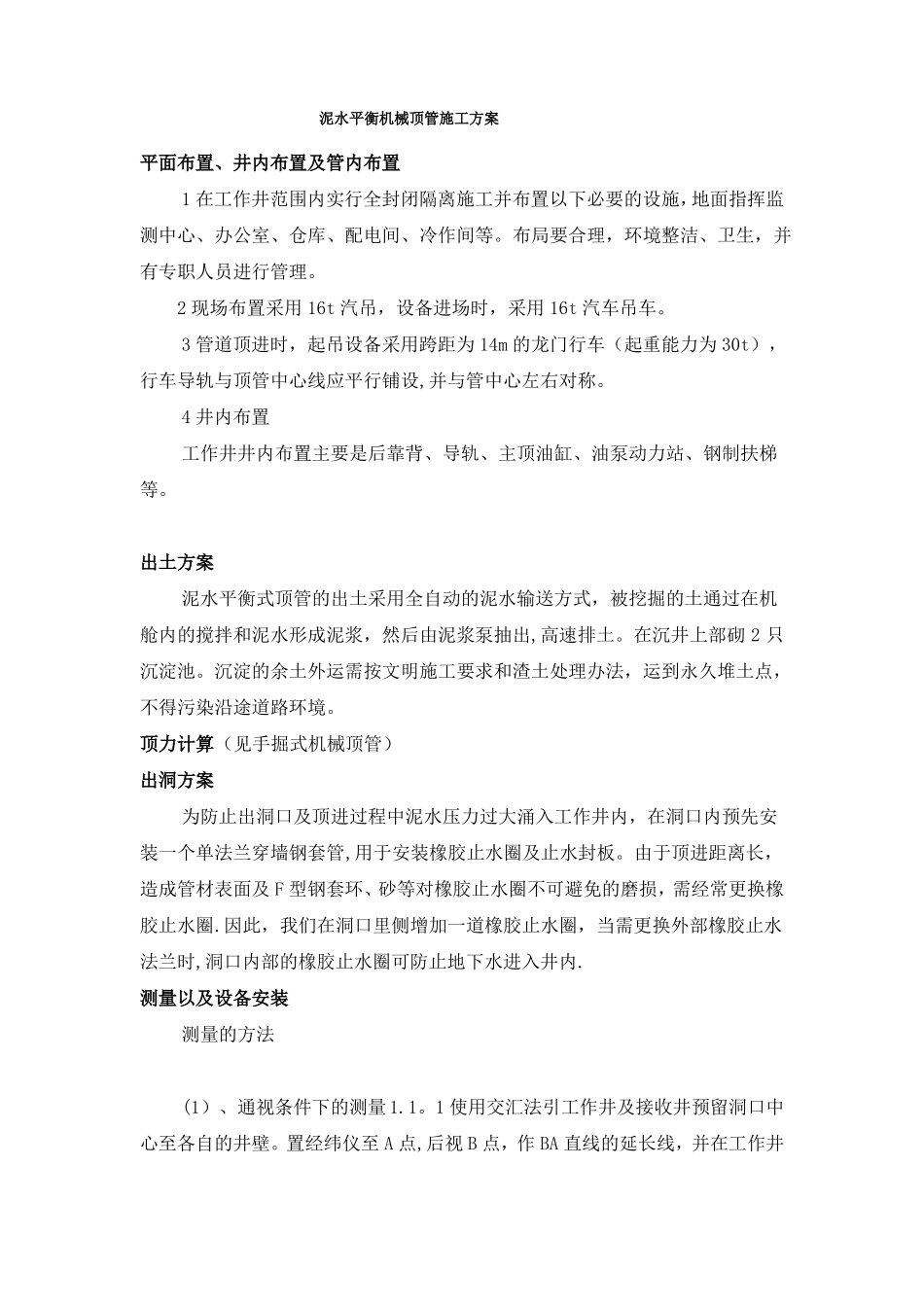

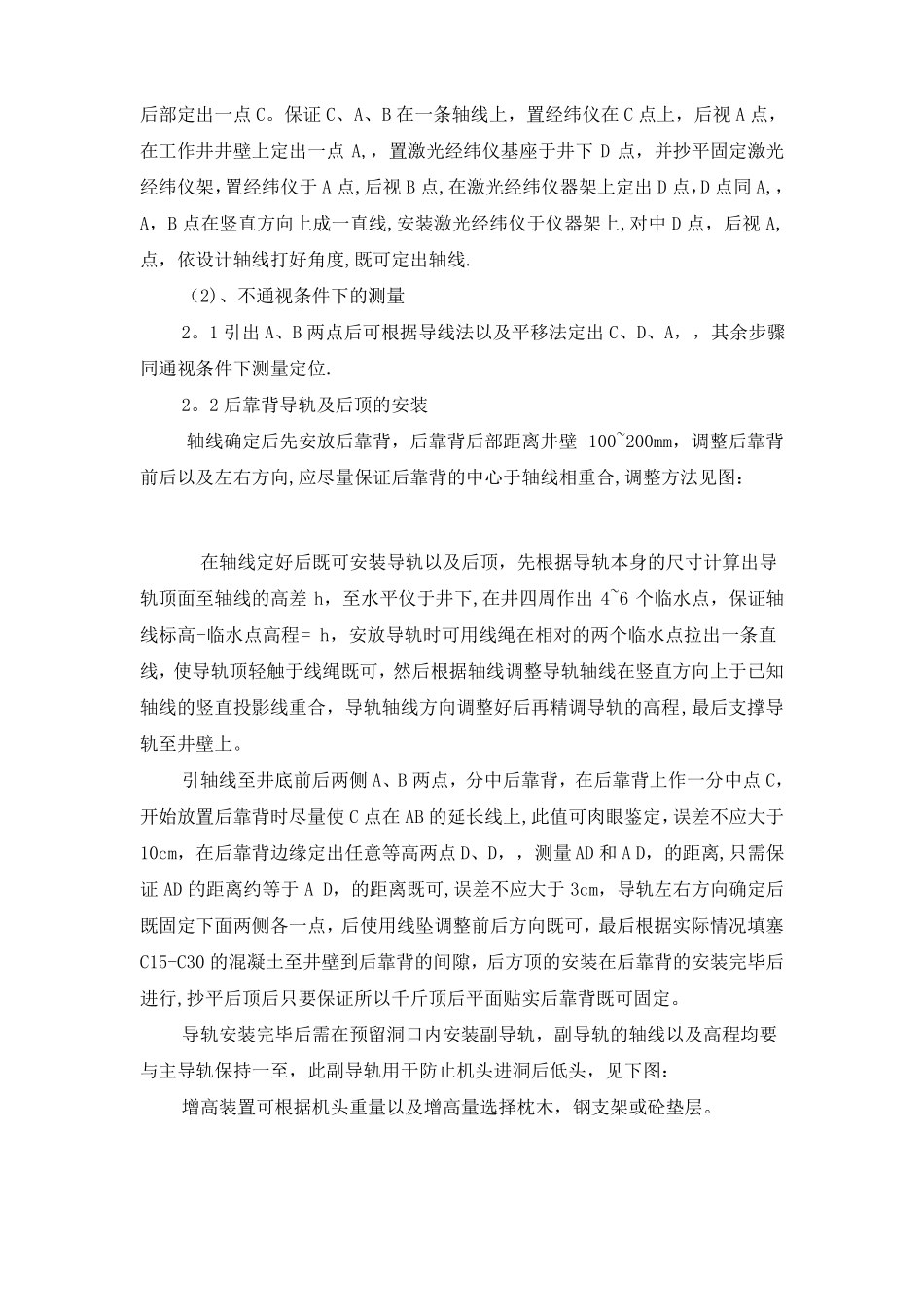

泥水平衡机械顶管施工方案平面布置、井内布置及管内布置1在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间、冷作间等。布局要合理，环境整洁、卫生，并有专职人员进行管理。2现场布置采用16t汽吊，设备进场时，采用16t汽车吊车。3管道顶进时，起吊设备采用跨距为14m的龙门行车（起重能力为30t），行车导轨与顶管中心线应平行铺设,并与管中心左右对称。4井内布置工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。出土方案泥水平衡式顶管的出土采用全自动的泥水输送方式，被挖掘的土通过在机舱内的搅拌和泥水形成泥浆，然后由泥浆泵抽出,高速排土。在沉井上部砌2只沉淀池。沉淀的余土外运需按文明施工要求和渣土处理办法，运到永久堆土点，不得污染沿途道路环境。顶力计算（见手掘式机械顶管）出洞方案为防止出洞口及顶进过程中泥水压力过大涌入工作井内，在洞口内预先安装一个单法兰穿墙钢套管,用于安装橡胶止水圈及止水封板。由于顶进距离长，造成管材表面及F型钢套环、砂等对橡胶止水圈不可避免的磨损，需经常更换橡胶止水圈.因此，我们在洞口里侧增加一道橡胶止水圈，当需更换外部橡胶止水法兰时,洞口内部的橡胶止水圈可防止地下水进入井内.测量以及设备安装测量的方法(1）、通视条件下的测量1.1。1使用交汇法引工作井及接收井预留洞口中心至各自的井壁。置经纬仪至A点,后视B点，作BA直线的延长线，并在工作井后部定出一点C。保证C、A、B在一条轴线上，置经纬仪在C点上，后视A点，在工作井井壁上定出一点A,，置激光经纬仪基座于井下D点，并抄平固定激光经纬仪架，置经纬仪于A点,后视B点,在激光经纬仪器架上定出D点，D点同A,，A，B点在竖直方向上成一直线,安装激光经纬仪于仪器架上,对中D点，后视A,点，依设计轴线打好角度,既可定出轴线.（2)、不通视条件下的测量2。1引出A、B两点后可根据导线法以及平移法定出C、D、A，，其余步骤同通视条件下测量定位.2。2后靠背导轨及后顶的安装轴线确定后先安放后靠背，后靠背后部距离井壁100~200mm，调整后靠背前后以及左右方向,应尽量保证后靠背的中心于轴线相重合,调整方法见图：在轴线定好后既可安装导轨以及后顶，先根据导轨本身的尺寸计算出导轨顶面至轴线的高差h，至水平仪于井下,在井四周作出4~6个临水点，保证轴线标高-临水点高程=h，安放导轨时可用线绳在相对的两个临水点拉出一条直线，使导轨顶轻触于线绳既可，然后根据轴线调整导轨轴线在竖直方向上于已知轴线的竖直投影线重合，导轨轴线方向调整好后再精调导轨的高程,最后支撑导轨至井壁上。引轴线至井底前后两侧A、B两点，分中后靠背，在后靠背上作一分中点C，开始放置后靠背时尽量使C点在AB的延长线上,此值可肉眼鉴定，误差不应大于10cm，在后靠背边缘定出任意等高两点D、D，，测量AD和AD，的距离,只需保证AD的距离约等于AD，的距离既可,误差不应大于3cm，导轨左右方向确定后既固定下面两侧各一点，后使用线坠调整前后方向既可，最后根据实际情况填塞C15-C30的混凝土至井壁到后靠背的间隙，后方顶的安装在后靠背的安装完毕后进行,抄平后顶后只要保证所以千斤顶后平面贴实后靠背既可固定。导轨安装完毕后需在预留洞口内安装副导轨，副导轨的轴线以及高程均要与主导轨保持一至，此副导轨用于防止机头进洞后低头，见下图：增高装置可根据机头重量以及增高量选择枕木，钢支架或砼垫层。洞口止水装置的安装,应保证除止水圈外最小直径大于进洞物最大直径的8cm，防止受到进洞物的剪切而失去止水效果，位置确定后可用水泥砂浆封堵与井壁形成的间隙，防止从间隙处漏水、漏浆。4．7．泥水系统的安装泥浆池应尽量靠近工作井边，可采用并联法，见图：泥浆池尽量靠近工作井边，可以减少排泥管路过长而且产生的管路摩阻力,沉石箱的配置可沉淀块状物，防止块状物直接进入排泥泵引起排泥泵堵塞和损坏。注浆系统应尽量使用螺杆泵以减少脉动现象，浆液应保证搅拌均匀，系统应配置减压系统，在泵出品处1米外以及机头注浆处各安装一只隔膜式压力表。电路系统及后方顶液压系统安装流程（略）4．8．顶进开始调试阶段以及土体取...
