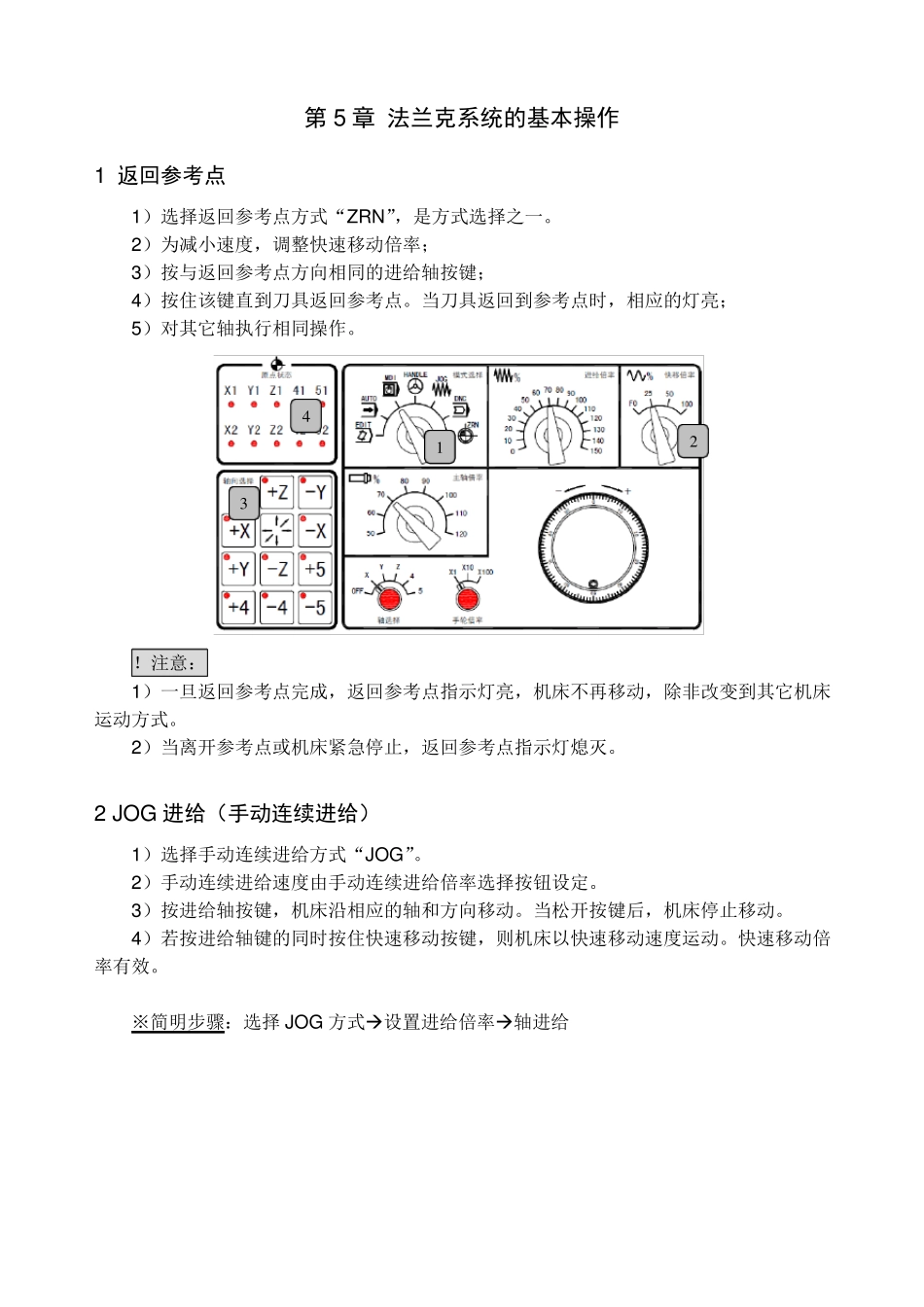

第5章法兰克系统的基本操作1返回参考点1）选择返回参考点方式“ZRN”，是方式选择之一。2）为减小速度，调整快速移动倍率；3）按与返回参考点方向相同的进给轴按键；4）按住该键直到刀具返回参考点。当刀具返回到参考点时，相应的灯亮；5）对其它轴执行相同操作。4132！注意：1）一旦返回参考点完成，返回参考点指示灯亮，机床不再移动，除非改变到其它机床运动方式。2）当离开参考点或机床紧急停止，返回参考点指示灯熄灭。2JOG进给（手动连续进给）1）选择手动连续进给方式“JOG”。2）手动连续进给速度由手动连续进给倍率选择按钮设定。3）按进给轴按键，机床沿相应的轴和方向移动。当松开按键后，机床停止移动。4）若按进给轴键的同时按住快速移动按键，则机床以快速移动速度运动。快速移动倍率有效。※简明步骤：选择JOG方式设置进给倍率轴进给412434！注意：1）在机床通电返回参考点前，按住快速移动按键，机床不能以快速移动速度运动。3手轮进给1）选择手轮进给方式“HANDLE”。2）选择一个手轮要移动的轴；3）选择手轮进给倍率；4）旋转手轮，机床沿选择轴移动。※简明步骤：选择HANDLE方式设置手轮倍率选择进给轴旋转手轮。1423！注意：1）手轮旋转360°，机床移动距离相当于100个刻度的单位。4自动运行程序预先存在存储器中。当选择了一个程序并按了机床操作面板上的程序启动按钮，开始自动运行。在自动运行期间，当按了程序暂停，则自动运行暂停。再按一次程序启动，自动运行恢复。在按下MDI键盘上的【RESET】后，自动运行结束，进入复位状态。操作步骤：1）选择“AUTO”方式;2）按PROG显示程序画面;3）按[]直至出现[DIR];4）按[(OPRT)]；5）输入程序名，如Oxxxx。6）按[OSRH]软键。7）按机床操作面板上的程序启动按键，自动运行启动。8）在自动运行中，若暂停运行按程序暂停按键，若中止运行按MDI键盘上的RESET按键。5MDI运行在MDI方式下，用MDI键盘上的键在程序显示画面可编辑最多10行的程序段，然后执行。MDI运行用于简单的操作。操作步骤：1）选择“MDI”方式。2）按PROG显示程序画面和[MDI]软键屏幕显示自动输入程序号O0000。3）与普通的程序编辑方法类似，编辑用执行的程序。在最后一个程序段中，输入M99，可在程序运行结束后自动回到程序开头。4）如要删除MDI程序，则输入O，然后按MDI面板上的【DELETE】键。5）移动光标到程序头，按程序启动，程序开始执行。！注意：1）当执行到程序结束代码M02或M30时，程序自动删除并结束运行。2）当执行到M99时，程序结束运行并自动回到程序开头。3）按程序暂停，MDI程序执行暂停。4）按【RESET】，MDI程序执行停止并复位。5）MDI程序的行数，一般情况下在一页屏幕完全放得下，即最多6行。6DNC运行DNC运行是读入接在阅读机/穿孔机接口的外设上的程序，同时进行自动加工。7试运行在实际加工之前用来检查机床是否按所编制的程序运行，包括：单段执行空运行机床锁住7.1单段执行在“AUTO”方式下，“单段执行”方式通过一段一段程序执行来检查程序，按【单段执行】开关启动单程序段运行方式（指示灯亮，再次按下时灭，取消单段执行方式）。在单程序段执行方式下，当按下【循环启动】按钮时，执行一个程序段，执行完成后机床停止；再次按【循环启动】按钮，执行下一程序段，直至程序结束。操作步骤如下：1）按操作面板上的【单段执行】开关按钮，指示灯亮。2）按【循环启动】按钮，执行一个程序段。执行完成后，机床停止。3）再次按【循环启动】按钮，执行下一个程序段。循环步骤2）直至程序结束。4）按【单段执行】开关按钮，指示灯灭，取消“单段执行”方式。7.2空运行机床按参数设定的速度移动而不考虑程序设定的进给速度，该功能用于工件从工作台卸下时检查程序驱动机床的运动。操作步骤如下：1）卸下工件（在本系统中，无需此步操作）。2）在“AUTO”方式下，按操作面板上的【空运行】按钮，指示灯亮。3）用快进修调改变进给速度。4）按【循环启动】按钮，执行程序。5）按操作面板上的【空运行】按钮，指示灯灭，取消“空运行”方式。7.3机床锁住当机床锁住时，机床不移动，但显示器上各轴的位置坐标在变化...
