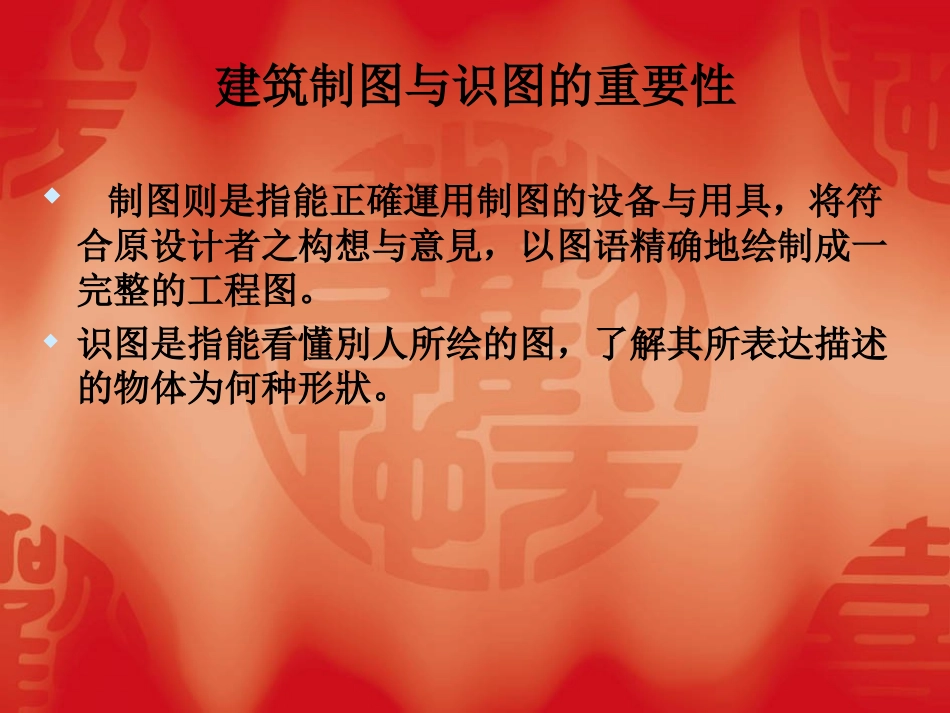

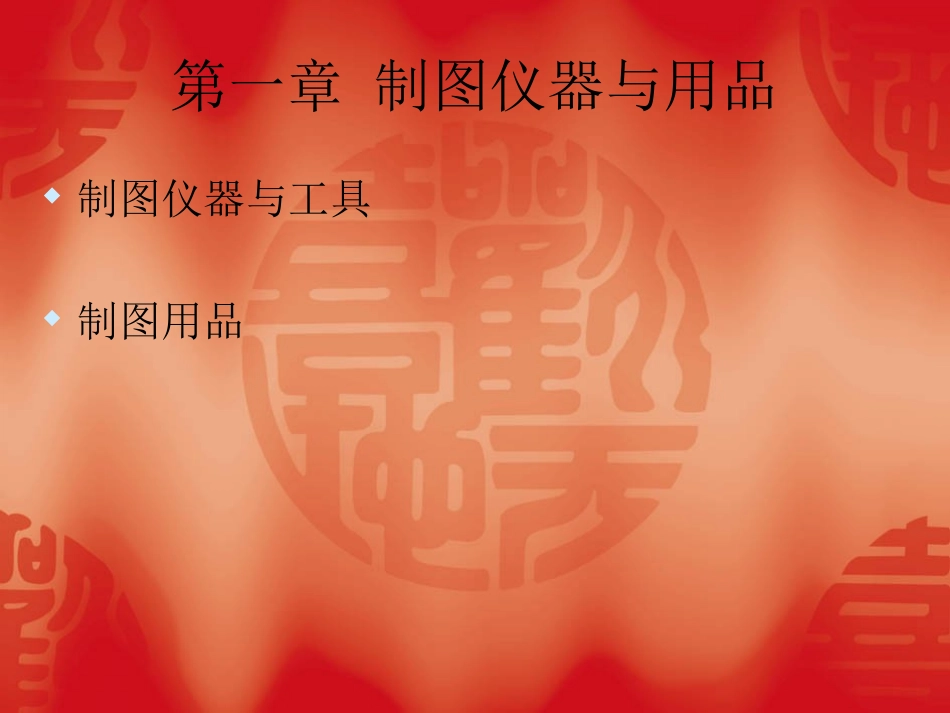

建筑制图与识图理工部建筑制图与识图的重要性制图则是指能正確運用制图的设备与用具，将符合原设计者之构想与意見，以图语精确地绘制成一完整的工程图。识图是指能看懂別人所绘的图，了解其所表达描述的物体为何种形狀。第一章制图仪器与用品制图仪器与工具制图用品1、制图仪器与工具1、图板、丁字尺2、三角板3、圆规4、分规5、铅笔6、曲线板7、比例尺8、其他工具實大比例1：1縮小比例1：2，1：2.5，1：4，1：5，1：10，1：20，1：50，1：100，1：200，1：500，1：1000放大比例2：1，5：1，10：1，20：1，50：1，100：12、制图用品图纸绘图铅笔墨水其他用品（胶带纸、橡皮等）第二章基本制图标准制图基本标准图纸图线字体比例尺寸标注1、制图基本标准意义：制图标准是对图纸的各个项目在表达上的严格而统一的规定，使不同岗位的工程人员对工程图的各项内容有完全一致的理解。分类：国家标准（GB）、部颁标准、国际标准（ISO）《制图标准》内容图纸图纸的幅面是指图纸尺寸规格的大小，图框是指在图纸上绘图范围的界线。表幅面及图框尺寸幅面尺寸A0A1A2A3A4b×l841×1189594×841420×594297×420210×297c105a25图框规格图线任何工程图样都是采用不同的线型与线宽的图线绘制而成的。建筑工程制图中的各类图线的线型、线宽、用途如下表所示。表中的线宽b应根据图形复杂程度和比例大小确定。常见的线宽b值为0.35、0.5、0.7、1、1.4、2.0mm。名称线型线宽用途实线粗b主要可见轮廓线中0.5b可见轮廓线细0.25b可见轮廓线、图例线虚线粗b见各专业制图标准中0.5b不可见轮廓线细0.25b不可见轮廓线、图例线名称线型线宽用途单点长画线粗b见各专业制图标准中0.5b见各专业制图标准细0.25b中心线、对称线等双点长画线粗b见各专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线0.25b断开界线波浪线0.25b断开界线字体字体的号数即是字体高度,字高系列有:3.5mm、5mm、7mm、10mm、14mm、20mm等。长仿宋体字高与宽关系表（mm）字高201410753.5字宽1410753.52.5比例比例是指图中图形与其事物相应要素的线性尺寸之比，比例用符号“：”表示，如1：1，1：500，2:1,比例可分为（1）原值比例；（2）放大比例；（3）缩小比例。尺寸标注第三章几何作图直线的平行线和垂直线等分线段正多边形的画法圆弧的连接椭圆的画法等分线段等分线段的方法在楼梯图、花格图等图形中经常拥到，它也是基本的作图方法之一。等分线段的主要内容：一、二等分线段二、任意等分线段三、坡度一、二等分线段线段的二等分可用平面几何中作垂直平分线的方法来画，其作图方法和步骤如下图所示：⑴分别以点A、B为圆心，大于0.5AB⑵连点C、D交AB于M,即为AB中点作弧，得交点C、DABCDABCDM重点：找准圆心，分别以线段的起点和终点为圆心确定半径，半径为大于1/2线段线段上下各两道圆弧，形成两个交点交点连线，与线段的交点即为中点二、任意等分线段⑴任意等分已知线段⑵任意等分两平行线间的距离⑴五等分线段把已知线段AB五等分，可用作平行线法求得各等分点，其作图方法和步骤如下图所示：ABC(1)过端点A任作一直线ACABC12345(2)用分规在AC上量得1、2、3、4、5各等分点ABC123451'2'3'4'(3)连接5B，分别过1、2、3、4等分点作5B的平行线，即得等分点1'、2’、3’、4’重点：作辅助线准确运用分规等分辅助线作平行线（准确运用两个三角板作平行线）注意：学会扩展思维，掌握不同等分段的方法⑵七等分两平行线间的距离在建筑制图中经常用到等分两平行线间的距离，其作图方法和步骤如下图所示：（a）将直尺上的0点对准CD上任一点，并使刻度7点落在AB线上，得到1、2、3、4、5、6等分点（b）过1、2、3、4、5、6作AB、CD的平行线，即求得七等分两平行线的距离重点：准确运用直尺或三角板，在刻度一面上两=量取所需等分的区段在等分点准确作平行线注意：学会扩展思维，掌握不同等分段的方法三、坡度坡度是指直线（或平面）对水平面的倾斜度，已知坡度作斜线在建筑工程图中也是经常要用到的。画好坡度后，在标注数字时，应加注坡度方向符号，箭头...
