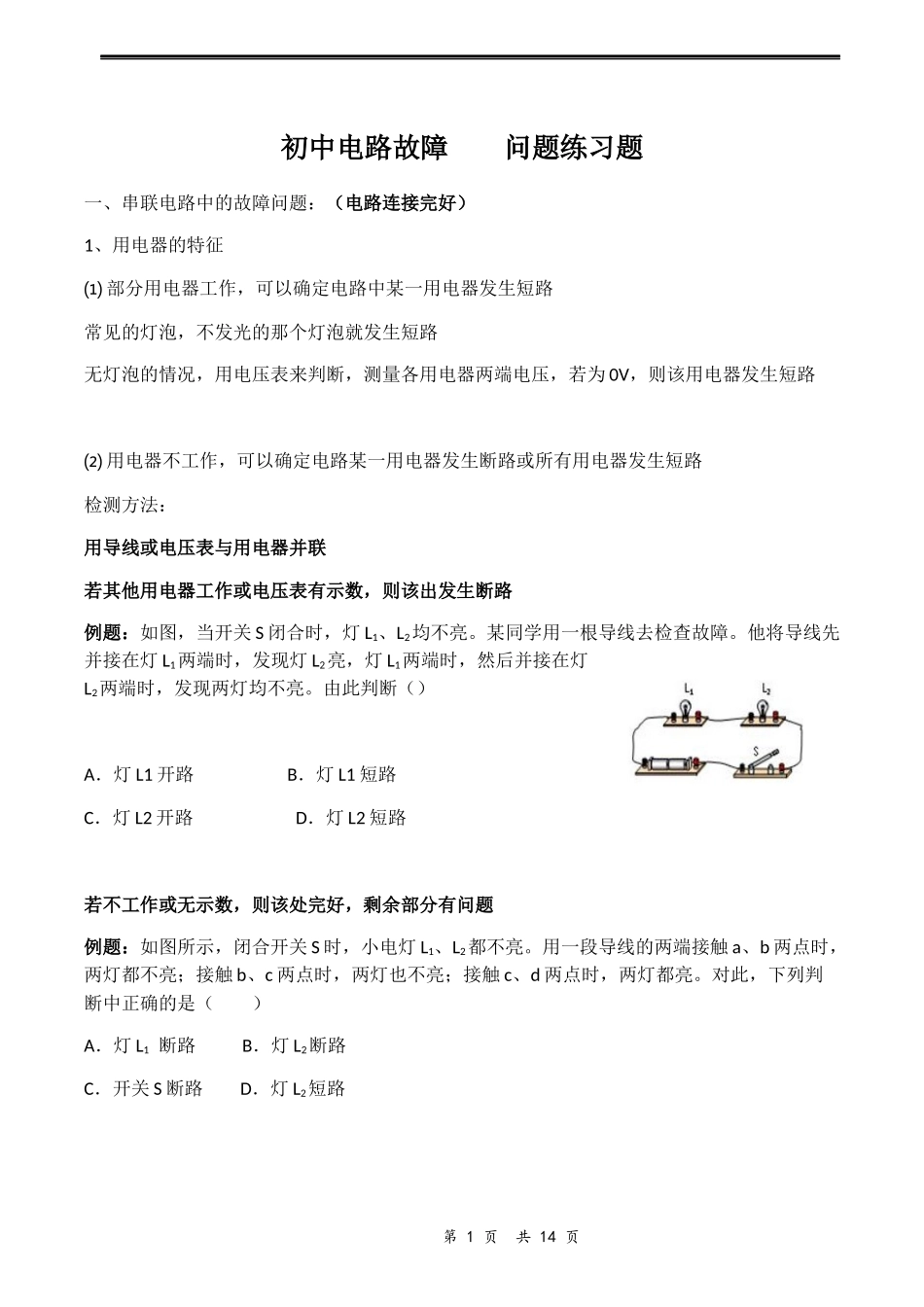

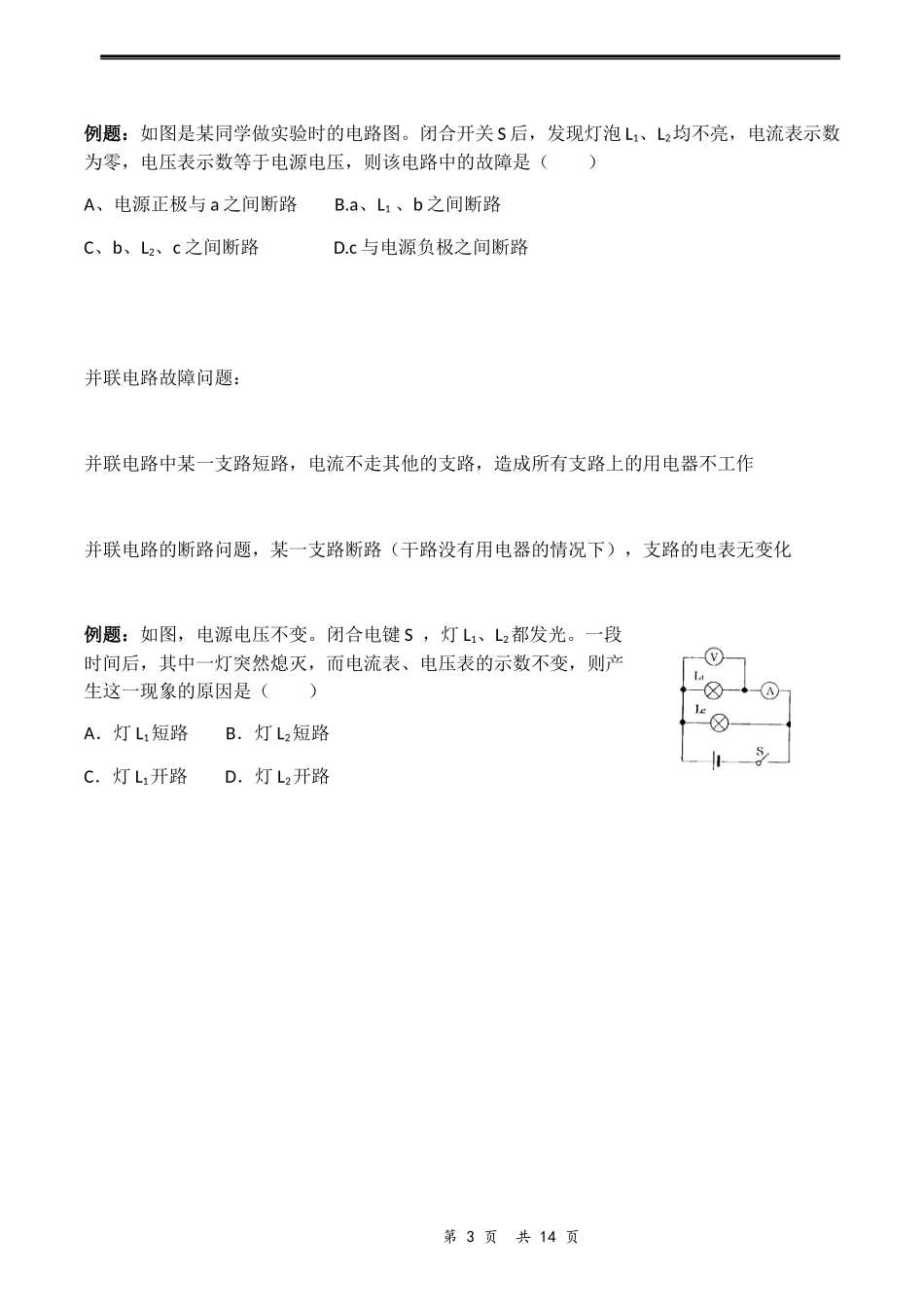

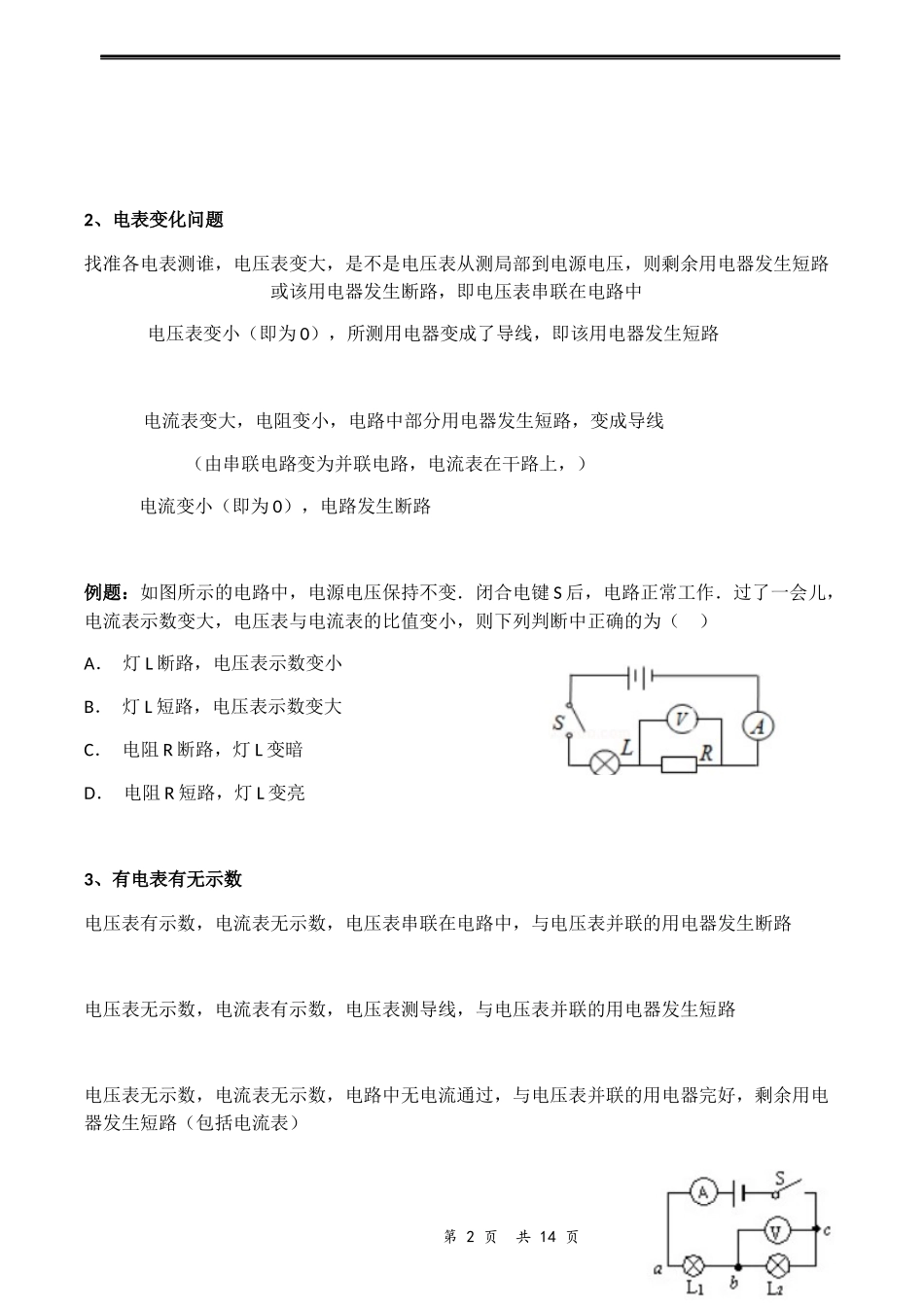

初中电路故障问题练习题一、串联电路中的故障问题：（电路连接完好）1、用电器的特征⑴部分用电器工作，可以确定电路中某一用电器发生短路常见的灯泡，不发光的那个灯泡就发生短路无灯泡的情况，用电压表来判断，测量各用电器两端电压，若为0V，则该用电器发生短路⑵用电器不工作，可以确定电路某一用电器发生断路或所有用电器发生短路检测方法：用导线或电压表与用电器并联若其他用电器工作或电压表有示数，则该出发生断路例题：如图，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查故障。他将导线先并接在灯L1两端时，发现灯L2亮，灯L1两端时，然后并接在灯L2两端时，发现两灯均不亮。由此判断（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路若不工作或无示数，则该处完好，剩余部分有问题例题：如图所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路第1页共14页2、电表变化问题找准各电表测谁，电压表变大，是不是电压表从测局部到电源电压，则剩余用电器发生短路或该用电器发生断路，即电压表串联在电路中电压表变小（即为0），所测用电器变成了导线，即该用电器发生短路电流表变大，电阻变小，电路中部分用电器发生短路，变成导线（由串联电路变为并联电路，电流表在干路上，）电流变小（即为0），电路发生断路例题：如图所示的电路中，电源电压保持不变．闭合电键S后，电路正常工作．过了一会儿，电流表示数变大，电压表与电流表的比值变小，则下列判断中正确的为（）A．灯L断路，电压表示数变小B．灯L短路，电压表示数变大C．电阻R断路，灯L变暗D．电阻R短路，灯L变亮3、有电表有无示数电压表有示数，电流表无示数，电压表串联在电路中，与电压表并联的用电器发生断路电压表无示数，电流表有示数，电压表测导线，与电压表并联的用电器发生短路电压表无示数，电流表无示数，电路中无电流通过，与电压表并联的用电器完好，剩余用电器发生短路（包括电流表）第2页共14页例题：如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A、电源正极与a之间断路B.a、L1、b之间断路C、b、L2、c之间断路D.c与电源负极之间断路并联电路故障问题：并联电路中某一支路短路，电流不走其他的支路，造成所有支路上的用电器不工作并联电路的断路问题，某一支路断路（干路没有用电器的情况下），支路的电表无变化例题：如图，电源电压不变。闭合电键S，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路第3页共14页1、如图，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查故障。他将导线先并接在灯L1两端时，发现灯L2亮，灯L1两端时，然后并接在灯L2两端时，发现两灯均不亮。由此判断（）B．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路2、如图，电源电压不变。闭合电键S，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（）B．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路3、同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断出现该现象的原因可能是（）A.灯泡被短路B.开关被断开第4页共14页C.灯丝被烧断D.滑动变阻器被烧断4、如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A、电源正极与a之间断路B.a、L1、b之间断路C、b、L2、c之间断路D.c与电源负极之间断路5、小明在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（）A.灯Ｌ1短路B.灯Ｌ2...
