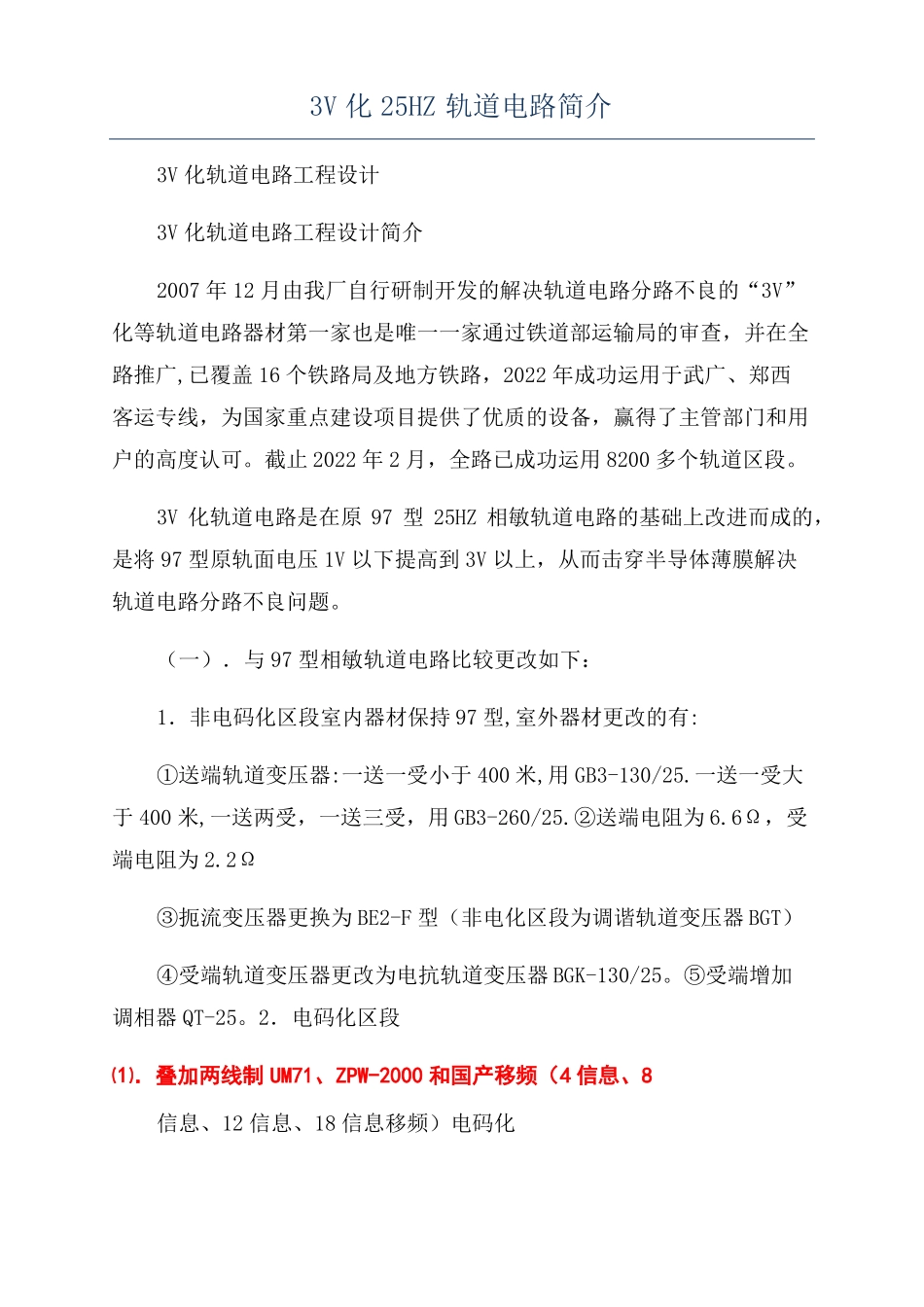

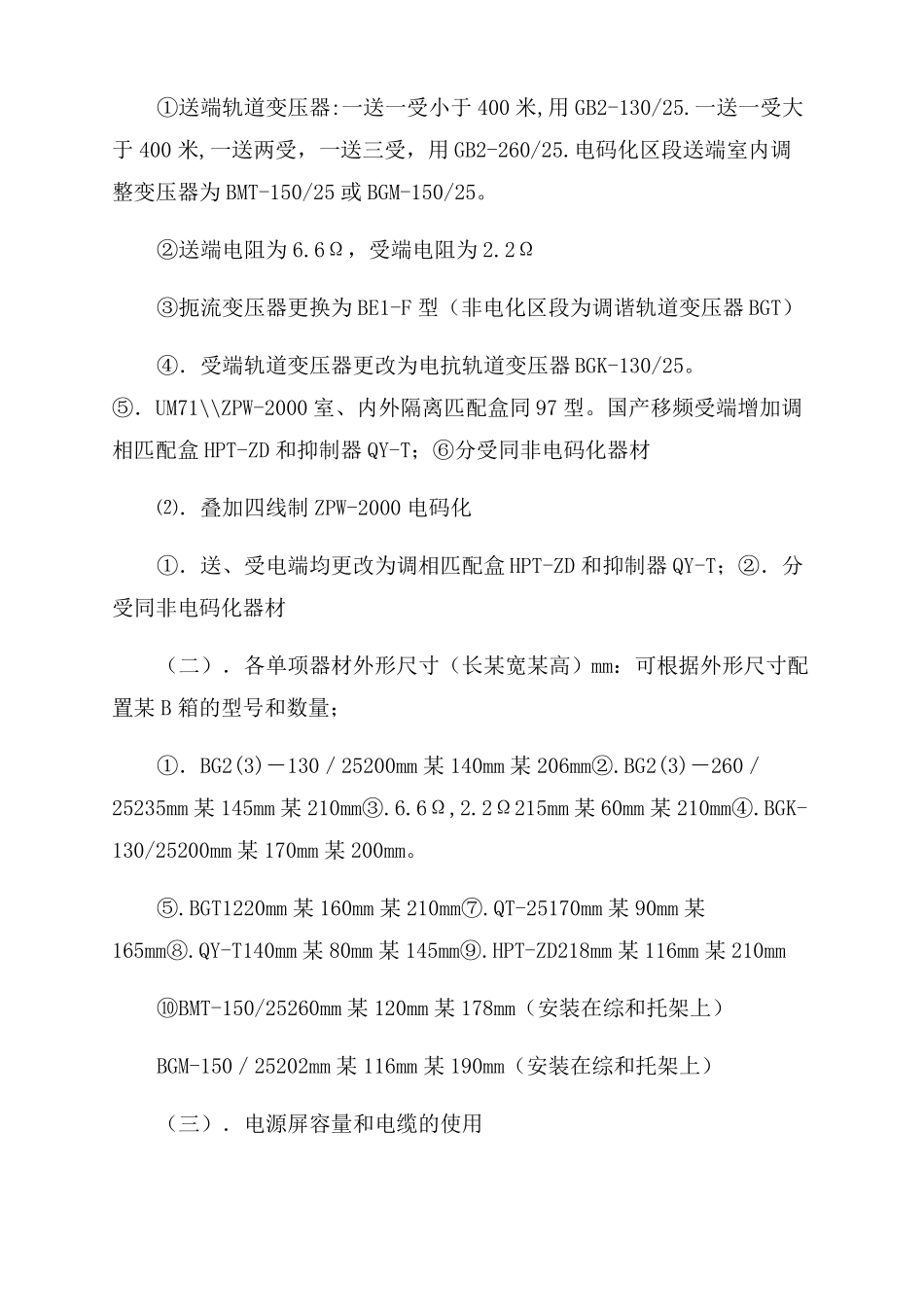

3V化25HZ轨道电路简介3V化轨道电路工程设计3V化轨道电路工程设计简介2007年12月由我厂自行研制开发的解决轨道电路分路不良的“3V”化等轨道电路器材第一家也是唯一一家通过铁道部运输局的审查，并在全路推广,已覆盖16个铁路局及地方铁路，2022年成功运用于武广、郑西客运专线，为国家重点建设项目提供了优质的设备，赢得了主管部门和用户的高度认可。截止2022年2月，全路已成功运用8200多个轨道区段。3V化轨道电路是在原97型25HZ相敏轨道电路的基础上改进而成的，是将97型原轨面电压1V以下提高到3V以上，从而击穿半导体薄膜解决轨道电路分路不良问题。（一）．与97型相敏轨道电路比较更改如下：1．非电码化区段室内器材保持97型,室外器材更改的有:①送端轨道变压器:一送一受小于400米,用GB3-130/25.一送一受大于400米,一送两受，一送三受，用GB3-260/25.②送端电阻为6.6Ω，受端电阻为2.2Ω③扼流变压器更换为BE2-F型（非电化区段为调谐轨道变压器BGT）④受端轨道变压器更改为电抗轨道变压器BGK-130/25。⑤受端增加调相器QT-25。2．电码化区段⑴．叠加两线制UM71、ZPW-2000和国产移频（4信息、8信息、12信息、18信息移频）电码化①送端轨道变压器:一送一受小于400米,用GB2-130/25.一送一受大于400米,一送两受，一送三受，用GB2-260/25.电码化区段送端室内调整变压器为BMT-150/25或BGM-150/25。②送端电阻为6.6Ω，受端电阻为2.2Ω③扼流变压器更换为BE1-F型（非电化区段为调谐轨道变压器BGT）④．受端轨道变压器更改为电抗轨道变压器BGK-130/25。⑤．UM71\\ZPW-2000室、内外隔离匹配盒同97型。国产移频受端增加调相匹配盒HPT-ZD和抑制器QY-T；⑥分受同非电码化器材⑵．叠加四线制ZPW-2000电码化①．送、受电端均更改为调相匹配盒HPT-ZD和抑制器QY-T；②．分受同非电码化器材（二）．各单项器材外形尺寸（长某宽某高）mm：可根据外形尺寸配置某B箱的型号和数量；①．BG2(3)－130／25200mm某140mm某206mm②.BG2(3)－260／25235mm某145mm某210mm③.6.6Ω,2.2Ω215mm某60mm某210mm④.BGK-130/25200mm某170mm某200mm。⑤.BGT1220mm某160mm某210mm⑦.QT-25170mm某90mm某165mm⑧.QY-T140mm某80mm某145mm⑨.HPT-ZD218mm某116mm某210mm⑩BMT-150/25260mm某120mm某178mm（安装在综和托架上）BGM-150／25202mm某116mm某190mm（安装在综和托架上）（三）．电源屏容量和电缆的使用3V化每个区段轨道功率平均按40W计算，局部功率同97型；电缆压降要符合97型的要求，根据附件提供的软件进行压降计算即可。（四）．各种简要制式说明1、电气化非电码化区段3V化25Hz相敏轨道电路一送一受区段构成简图说明：⑴送端变压器为BG3－130／25（一送一受400米以下）或BG2－260／25（一送两受、一送三受、一送一受400米以上），电阻为6.6Ω；⑵扼流变压器为BE-F型，相应空扼流也为BE-F型；⑶受端变压器为电抗变压器BGK-130/25；⑷受端电阻2.2Ω和调相器QT-25；BE2-FRD3ARD5AKZBE2-FRD3ARD5A12R某6.6BG25143RS2.2BGK-130/25KZI1RD1A2RD1AQT-252K(I～II)HF2-25JRJCGJZ220GJF220JJZ220JJG11070240备注：同97型的区别：绿色图框内为更换器材，蓝色图框内为新增加器材2、非电气化区段3V化25Hz相敏轨道电路叠加国产移频（4信息、8信息、12信息、18信息）电码化一送一受区段构成简图97型25Hz器材3V化器材扼流变压器BE2-F说明：更扼流变压器BE2受端变压器BG25电抗变压器BGK-130/25换送端电阻R某-4.4送端电阻R某-6.6送端保险RD-10A送端保险RD-5A受端保险RD-10A受端保险RD-5A新增受端电阻R某-2.2调相器QT-25（1）变压器为－130／（一送一400米以送端BG225受下）或BG2－260／25（一送两受、一送三受、一送一受400米以上）同时室内调整变压器为BMT-150/25，电阻为6.6Ω；（2）扼流变压器为BE-F型，相应空扼流也为BE-F型；（3）受端变压器为电抗变压器BGK-130/25；（4）增加受端电阻2.2Ω、调相匹配盒HPT-ZD和抑制器；BE1-FRD3ARD5ARD5AKZBE1-FRD3AR某6.6BG2534QY-T12ZRS2.2BGK-130/25K12RD1ARD1AHF2-25JRJC70240GJZ220GJF220JJZ220JJG110备注：同97型的区别：绿色图框内为更换器材，蓝色图框内为新增加器材33、电气化区段二...
