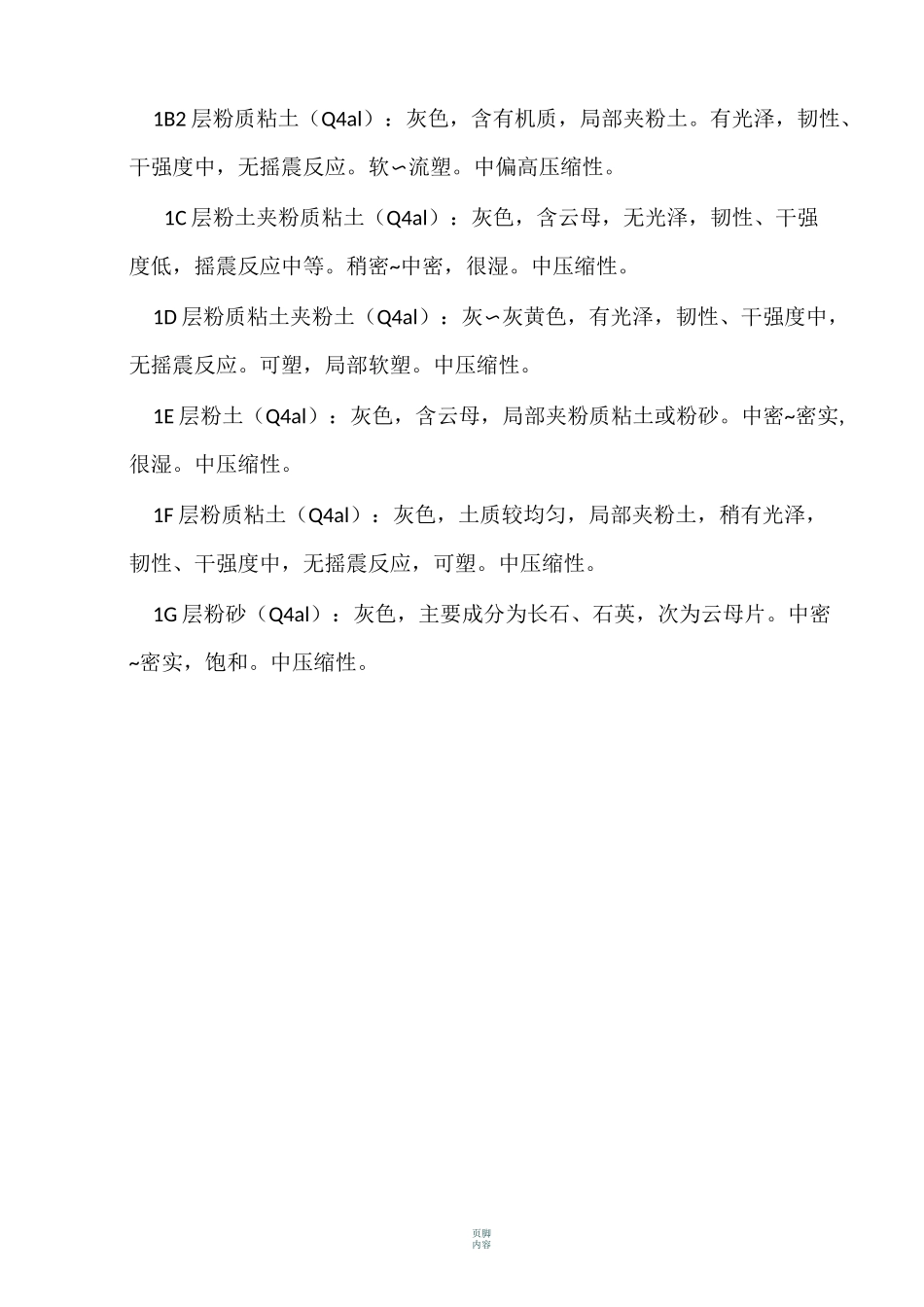

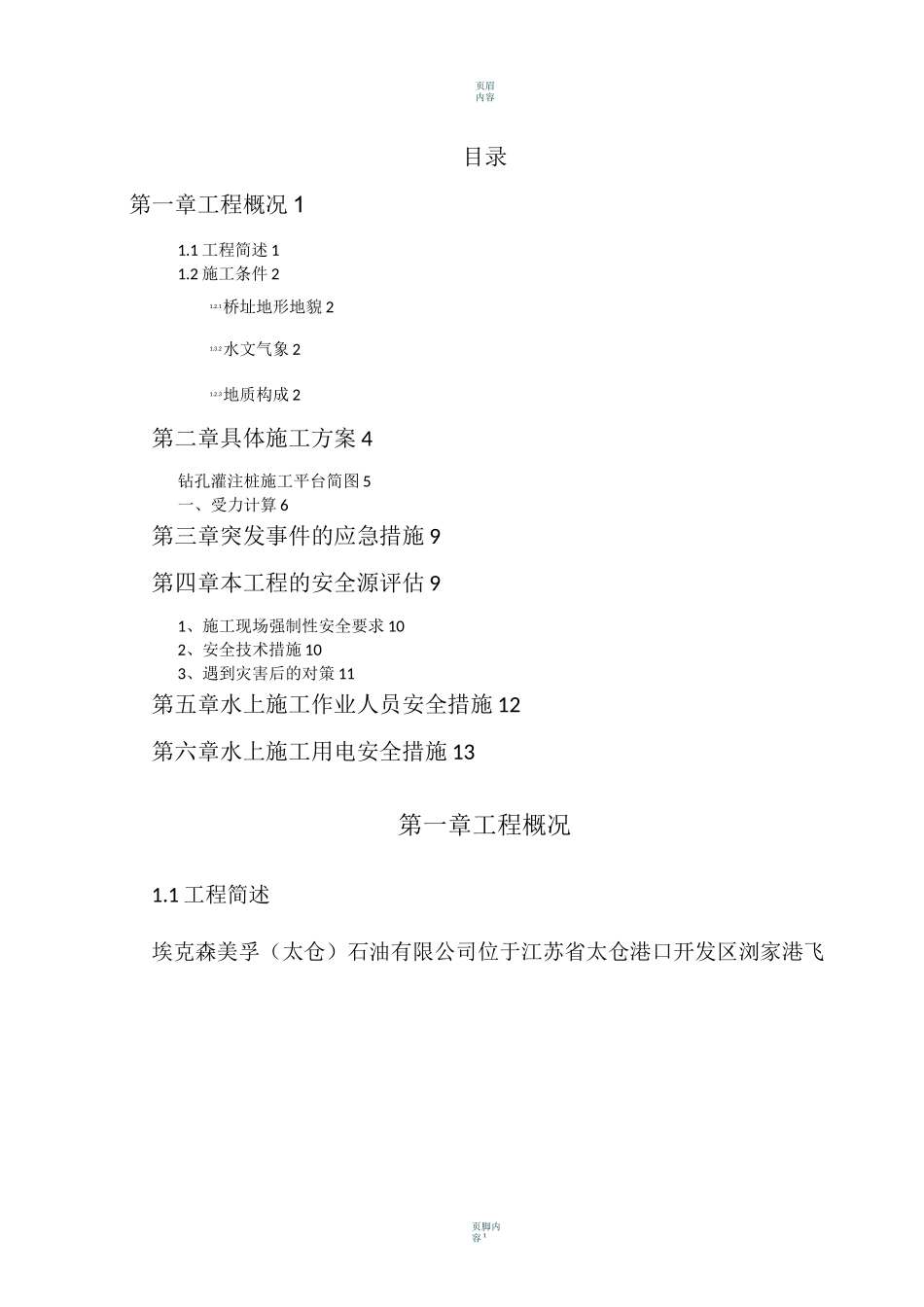

页眉内容页脚内容1目录第一章工程概况11.1工程简述11.2施工条件21.2.1桥址地形地貌21.3.2水文气象21.2.3地质构成2第二章具体施工方案4钻孔灌注桩施工平台简图5一、受力计算6第三章突发事件的应急措施9第四章本工程的安全源评估91、施工现场强制性安全要求102、安全技术措施103、遇到灾害后的对策11第五章水上施工作业人员安全措施12第六章水上施工用电安全措施13第一章工程概况1.1工程简述埃克森美孚（太仓）石油有限公司位于江苏省太仓港口开发区浏家港飞页眉内容页脚内容页脚内容1B2层粉质粘土（Q4al）：灰色，含有机质，局部夹粉土。有光泽，韧性、干强度中，无摇震反应。软〜流塑。中偏高压缩性。1C层粉土夹粉质粘土（Q4al）：灰色，含云母，无光泽，韧性、干强度低，摇震反应中等。稍密~中密，很湿。中压缩性。1D层粉质粘土夹粉土（Q4al）：灰〜灰黄色，有光泽，韧性、干强度中，无摇震反应。可塑，局部软塑。中压缩性。1E层粉土（Q4al）：灰色，含云母，局部夹粉质粘土或粉砂。中密~密实,很湿。中压缩性。1F层粉质粘土（Q4al）：灰色，土质较均匀，局部夹粉土，稍有光泽，韧性、干强度中，无摇震反应，可塑。中压缩性。1G层粉砂（Q4al）：灰色，主要成分为长石、石英，次为云母片。中密~密实，饱和。中压缩性。页脚内容4页眉内容第二章具体施工方案根据设计图纸，按照排架进行科学合理的钻孔平台的搭设，本方案水上工作平台由圆木排架桩作基础，平台高度为桥墩顶高程，具体做法是沿横桥向在桩位两侧各打两排稍径在①14~©22CM圆木桩（长度6m）,桩距1.0m,入土深度根据计算确定，木桩上通长设20*20方木用钢筋打入连接，顺桥设20*20方木间距2m,在其上架设25*25钢梁，在钢梁上设滚筒，滚筒上置放钻机，钻机可沿桥横向移动，木桩由长臂挖机进行打入，人行通道及施工通道每隔2m打设圆木桩，通长铺设20*20方木，横向每隔2铺设方木，在其上铺设5cm厚木板，人行通道两侧用栏杆及斑马警示线设置防护。钻桩位置处根据现场需要移动铺设木板。桩机在水上平台移动时在平台处纵向架设12m钢梁3根供桩机行走，钢梁下打设圆木桩增加其弯曲强度。钢筋移动至水上施工平台进现场加工，加工完成后用桩机进行吊装。灌注桩泥浆排放至距施工现场500m左右的泥浆池，待其晒干后运走。页眉内容页脚内容6页眉内容页眉内容页脚内容10页眉内容页脚内容11页眉内容页脚内容页眉内容页脚内容13页眉内容页脚内容12页眉内容页脚内容13(1)开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，发现问题及时汇报，由电工解决处理。(2)用电的施工机械设备开机前仔细检查电气设备的接零保护端子有无松动，严禁赤手触摸一切带电绝缘导线。(3)严格执行安全用电规范，凡一切属于电气维修、安装的工作，必须由电工来操作，施工中严禁非电工进行电工作业。3、电工安全技术交底(1)电气设备操作人员严格执行用电安全操作规程，对电气设备工具要进行定期检查和试验，凡不合格的电气设备、工具要停止使用。(2)电工人员严禁带电操作，线路上禁止带负荷接线，正确使用电工器具。(3)水上施工用电的总箱、开关箱内必须安装漏电保护器实行两级漏电保护。(4)用电机械设备所用保险丝，严禁用其它金属丝代替，并且需与机械设备容量相匹配。(5)施工现场内严禁使用塑料线，所用绝缘导线型号及截面必须符合用电设计。(6)电工必须持证上岗，操作时必须穿戴好各种绝缘防护用品，不得违章操作。(7)当发生电气火灾时应立即切断电源，用干砂灭火，或用干粉灭火机，严禁使用导电的灭火剂灭火。(8)水上施工的移动式照明，必须采用安全电压。页眉内容页脚内容14(9)水上施工临时用电必须执行施工组织设计和安全操作。4、水上焊接施工用电安全技术交底(1)电焊机应放置在防雨和通风良好的地方，严禁在有易燃、易爆物品周围施焊。(2)电焊机一次线长度应小于5m,—、二次侧防护罩齐全。⑶焊机械二次线应选用YHS型橡皮护套铜芯多股软电缆。(4)手柄和电缆的绝缘应良好。(5)电焊变压器的空载电压应控制在80V以内。(6)操作人员必须持证上岗,必须穿戴绝缘鞋和手套,使用护目镜。
