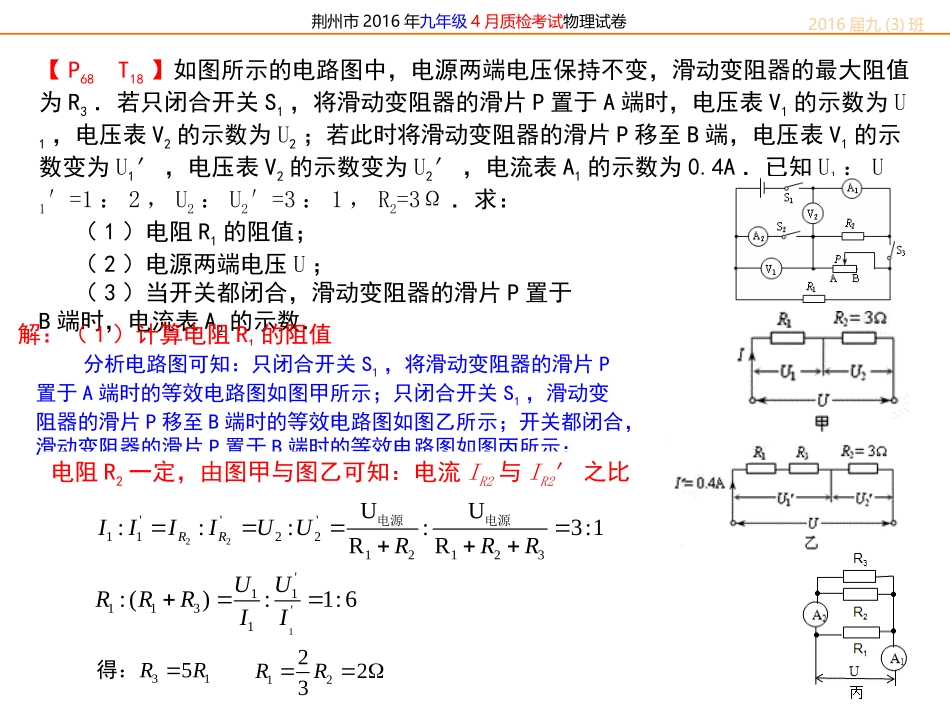

荆州市2016年九年级中考复习资料物理资料荆州市2016年九年级4月质检考试物理试卷2016届九(3)班【P68T18】如图所示的电路图中，电源两端电压保持不变，滑动变阻器的最大阻值为R3．若只闭合开关S1，将滑动变阻器的滑片P置于A端时，电压表V1的示数为U1，电压表V2的示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1的示数变为U1′，电压表V2的示数变为U2′，电流表A1的示数为0.4A．已知U1：U1′=1：2，U2：U2′=3：1，R2=3Ω．求：（1）电阻R1的阻值；（2）电源两端电压U；（3）当开关都闭合，滑动变阻器的滑片P置于B端时，电流表A2的示数．解：（1）计算电阻R1的阻值分析电路图可知：只闭合开关S1，将滑动变阻器的滑片P置于A端时的等效电路图如图甲所示；只闭合开关S1，滑动变阻器的滑片P移至B端时的等效电路图如图乙所示；开关都闭合，滑动变阻器的滑片P置于B端时的等效电路图如图丙所示；电阻R2一定，由图甲与图乙可知：电流IR2与IR2′之比22'''112212123UU::::3:1RRRRIIIIUURRR电源电源1'11113'1:():1:6UURRRII315RR：得12223RR荆州市2016年九年级4月质检考试物理试卷2016届九(3)班【P68T18】如图所示的电路图中，电源两端电压保持不变，滑动变阻器的最大阻值为R3．若只闭合开关S1，将滑动变阻器的滑片P置于A端时，电压表V1的示数为U1，电压表V2的示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1的示数变为U1′，电压表V2的示数变为U2′，电流表A1的示数为0.4A．已知U1：U1′=1：2，U2：U2′=3：1，R2=3Ω．求：（1）电阻R1的阻值；（2）电源两端电压U；（3）当开关都闭合，滑动变阻器的滑片P置于B端时，电流表A2的示数．（2）计算电源的电压31510RR由乙图可知：'123()0.4A(2310)6VUIRRR电源（3）计算当开关都闭合，滑动变阻器的滑片P置于B端时，电流表A2的示数．当开关都闭合时，等效电路见丙图，电流表A2的示数：23A2236V6V2.6A310RRUUIIIRR电源电源荆州市2016年九年级4月质检考试物理试卷2016届九(3)班【P68T19】某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路．闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A．求：（1）R1的阻值是多少？（2）滑动变阻器的最大阻值R3是多少？（3）R2的阻值是多少？当闭合S1，断开S2时，R1与R3串联，电压表测的是电阻R1两端的电压，电流表测的是电路中的总电流也是电阻R1的电流。解（1）计算R1的阻值据欧姆定律公式变形得1112V100.2AURI（2）计算滑动变阻器的最大阻值R3当S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6V，即电源电压为6V；当闭合S1，断开S2时，滑动变阻器与定值电阻R1串联，所以滑动变阻器的电压为6v-2v=4v，根据欧姆定律的变形公式可知滑动变阻器的最大阻值R3为3R314V200.2AURI荆州市2016年九年级4月质检考试物理试卷2016届九(3)班【P68T19】某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路．闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A．求：（1）R1的阻值是多少？（2）滑动变阻器的最大阻值R3是多少？（3）R2的阻值是多少？解（3）计算R2的阻值当S1、S2都闭合，将滑动变阻器的阻值调到零时，电阻R1与R2并联①电阻R1中的电流为：116V0.6A10RUIR电源②电阻R2中的电流为：2120.9A0.6A0.3ARRIII③电阻R2中的阻值为：226V200.3ARURI电源荆州市2016年九年级4月质检考试物理试卷2016届九(3)班【P76T14】如图所示的电路中，灯泡L上标有“12V9W”字样，滑动变阻器的最大阻值为R1，R2的阻值为24Ω电源电压保持不变。当开关S1、S2、S3都闭合时，灯泡L正常发光；当开关S1、S2断开，S3闭合时，改变滑片P...
