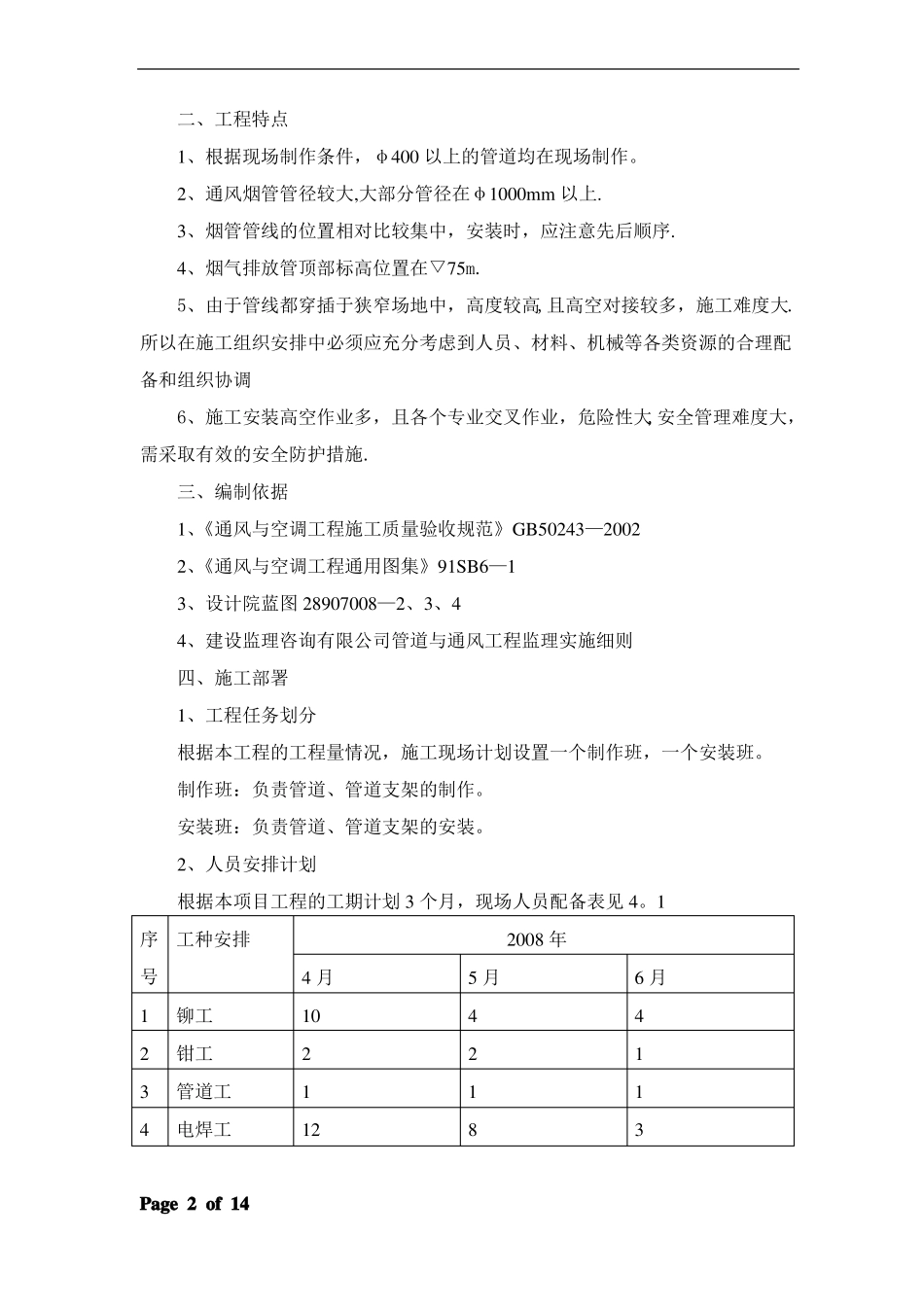

目录一、工程概况………………………………………………………2二、工程特点………………………………………………………2三、编制依据………………………………………………………2四、施工部署………………………………………………………2五、施工工期和施工总进度计划…………………………………4六、通风管道制作安装工序流程及主要方案……………………4七、风管安装注意事项……………………………………………10八、质量保证体系及保证措施……………………………………10九、安全保证体系及保证措施……………………………………11十、文明施工、卫生、消防、环保措施…………………………16十一、安装进度计划表…………………………………………16一、工程概述熔炼厂房中含有艾萨炉、转炉、粗铜浇注三套通风系统,分别位于艾萨炉主厂房、转炉主厂房、粗铜浇注主厂房.艾萨炉通风系统主要工艺是烟气从艾萨炉体及贫化电炉各个排烟罩吸出,通过φ680和φ1100、φ1250等管路汇集到φ1400通风管道，由艾萨炉排风烟机排送到75m高的烟囱外。转炉通风系统主要工艺是烟气从三台转炉环保烟罩排入到φ1250烟管，再汇集到φ1900烟管，并最终由艾萨炉主厂房西侧的转炉排送风机排送到75m高的烟囱外。粗铜浇注通风系统主要工艺是烟气从粗铜保温炉的两个排烟罩排入到φ680和φ1100两根烟管中,由两台离心风机排出烟囱外。Page1of14二、工程特点1、根据现场制作条件，φ400以上的管道均在现场制作。2、通风烟管管径较大,大部分管径在φ1000mm以上.3、烟管管线的位置相对比较集中，安装时，应注意先后顺序.4、烟气排放管顶部标高位置在▽75m.5、由于管线都穿插于狭窄场地中，高度较高,且高空对接较多，施工难度大.所以在施工组织安排中必须应充分考虑到人员、材料、机械等各类资源的合理配备和组织协调6、施工安装高空作业多，且各个专业交叉作业，危险性大,安全管理难度大，需采取有效的安全防护措施.三、编制依据1、《通风与空调工程施工质量验收规范》GB50243—20022、《通风与空调工程通用图集》91SB6—13、设计院蓝图28907008—2、3、44、建设监理咨询有限公司管道与通风工程监理实施细则四、施工部署1、工程任务划分根据本工程的工程量情况，施工现场计划设置一个制作班，一个安装班。制作班：负责管道、管道支架的制作。安装班：负责管道、管道支架的安装。2、人员安排计划根据本项目工程的工期计划3个月，现场人员配备表见4。1序工种安排号1234铆工钳工管道工电焊工4月1021125月42182008年6月4113Page2of1456789架子工起重工电工油漆工司机2324412222421021222610普工3、主要施工机械设备计划计划投入本项目工程的主要施工机械设备见表4.2主要施工机械设备配备计划表主要施工机械设备配备计划表表4。2序号机械或设备名称规格型号数量1辆2辆额定功率（kw）性能或能力5t10t20t50t25t3t1t±3mm/1km用途备注1载重汽车2平板拖车3汽车式起重机4汽车式起重机5塔吊6卷扬机7卷扬机8经纬仪9水准仪10交流电焊机11自动红外线焊条烘烤炉设备材料自有运输设备材料自有运输吊装吊装吊装吊装吊装测量测量焊接自有自有自有自有自有自有自有自有TL—2002辆PY54001辆QTZ400JJ。M3JJ。M1J2S31台1台1台2台1台BX3—500—120台ZYH-100CG1-301台4台烘烤焊条自有切割钻孔自有自有12半自动切割机13磁力钻14涂层测厚仪15角磨机T3C—01-324台GTG—101台质量检测自有自有Φ150、Φ100各8五、施工工期和施工总进度计划Page3of14根据总体工期计划，其整个项目工期为3个月，其具体进度计划见附表一六、通风管道制作安装工序流程及主要方案1、风管制作安装工序流程施工准备材料检验管段、管件制作及支、吊架加工除锈、管内清理、防腐测量定位图6。1管道制作安装主要施工程序图2、烟风管道制作A、材料、阀门检验补漆配合试车交工按合格证的记录、设计要求和施工验收规范要求检查运到现场的钢板、管子、支、吊架安装管路安装阀门安装烟管内清理管件、阀门、支架型材、焊接材料及防腐保温材料，质量达不到要求的一律不能投入工程使用.B、下料：根据施工图纸绘制排版图，按排版图或技术交底选用适当的工具下料。C、切割下料...
