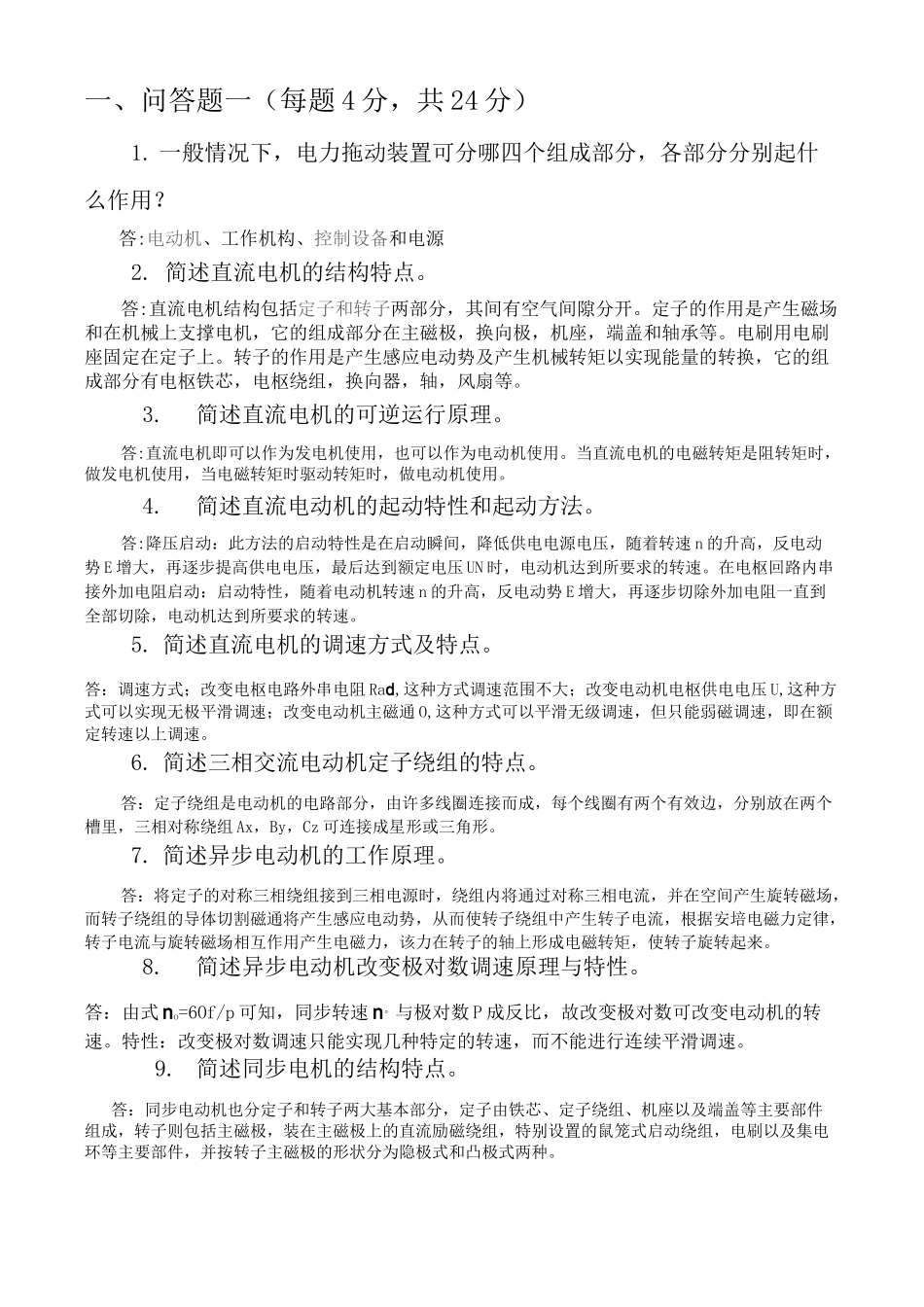

一、问答题一（每题4分，共24分）1.一般情况下，电力拖动装置可分哪四个组成部分，各部分分别起什么作用？答:电动机、工作机构、控制设备和电源2.简述直流电机的结构特点。答:直流电机结构包括定子和转子两部分，其间有空气间隙分开。定子的作用是产生磁场和在机械上支撑电机，它的组成部分在主磁极，换向极，机座，端盖和轴承等。电刷用电刷座固定在定子上。转子的作用是产生感应电动势及产生机械转矩以实现能量的转换，它的组成部分有电枢铁芯，电枢绕组，换向器，轴，风扇等。3.简述直流电机的可逆运行原理。答:直流电机即可以作为发电机使用，也可以作为电动机使用。当直流电机的电磁转矩是阻转矩时，做发电机使用，当电磁转矩时驱动转矩时，做电动机使用。4.简述直流电动机的起动特性和起动方法。答:降压启动：此方法的启动特性是在启动瞬间，降低供电电源电压，随着转速n的升高，反电动势E增大，再逐步提高供电电压，最后达到额定电压UN时，电动机达到所要求的转速。在电枢回路内串接外加电阻启动：启动特性，随着电动机转速n的升高，反电动势E增大，再逐步切除外加电阻一直到全部切除，电动机达到所要求的转速。5.简述直流电机的调速方式及特点。答：调速方式；改变电枢电路外串电阻Rad,这种方式调速范围不大；改变电动机电枢供电电压U,这种方式可以实现无极平滑调速；改变电动机主磁通O,这种方式可以平滑无级调速，但只能弱磁调速，即在额定转速以上调速。6.简述三相交流电动机定子绕组的特点。答：定子绕组是电动机的电路部分，由许多线圈连接而成，每个线圈有两个有效边，分别放在两个槽里，三相对称绕组Ax，By，Cz可连接成星形或三角形。7.简述异步电动机的工作原理。答：将定子的对称三相绕组接到三相电源时，绕组内将通过对称三相电流，并在空间产生旋转磁场，而转子绕组的导体切割磁通将产生感应电动势，从而使转子绕组中产生转子电流，根据安培电磁力定律，转子电流与旋转磁场相互作用产生电磁力，该力在转子的轴上形成电磁转矩，使转子旋转起来。8.简述异步电动机改变极对数调速原理与特性。答：由式no=6Of/p可知，同步转速n°与极对数P成反比，故改变极对数可改变电动机的转速。特性：改变极对数调速只能实现几种特定的转速，而不能进行连续平滑调速。9.简述同步电机的结构特点。答：同步电动机也分定子和转子两大基本部分，定子由铁芯、定子绕组、机座以及端盖等主要部件组成，转子则包括主磁极，装在主磁极上的直流励磁绕组，特别设置的鼠笼式启动绕组，电刷以及集电环等主要部件，并按转子主磁极的形状分为隐极式和凸极式两种。10•电动机在何种情况下处发电制动状态？为什么？答：当异步电动机的运行速度高于它的同步速度，即n>n0由S=（nO-n）/nO知当n>n0时s<0异步电动机就进入发电状态。这是转子导体切割旋转磁场的方向与电动状态时的方向相反，电流12改变了方向，电磁转矩T也随之改变方向，即T与n的方向相反，T起制动作用。11•单相异步电动机有无起动转矩？单相电机是如何起动的？答：没有启动转矩，在启动时产生一个旋转磁场，建立启动转矩而自行启动。如可以借用外力拨动转子启动，还可以采用电容分相式和罩极式的结构进行启动。12•同步电动机有无起动转矩？同步电动机是如何起动的？答：没有启动转矩，采用异步启动法或采用变频调速方法后，同步电动机可直接启动，再由低频调到高频达到高速运行。13•写出晶闸管的符号及各管脚的名称，说明其工作原理。14•画出三相全控桥式整流电路原理图并作简要说明。15.画出三相半控桥式整流电路原理图并作简要说明。、问答题二（每题6分，共36分）1.结合直流电动机的工作原理简述其的结构特点。答：要使电枢受一个方向不变的电磁转矩，关键在于：当线圈边在不同极性的磁极下，如何将流过线圈中的电流方向及时地加以变换，即进行所谓“换向”。为此必须增添一个叫做换向器的装置，换向器配合电刷可保证每个极下线圈边中电流始终是一个方向就可以使电动机能连续的旋转。2.简述直流电机的励磁方式并画出接线示意图。3.通过人为方式改变直流电动机的机械特性的方法有哪几种？并画出机械特性示意图？答：（1）降低电动...
