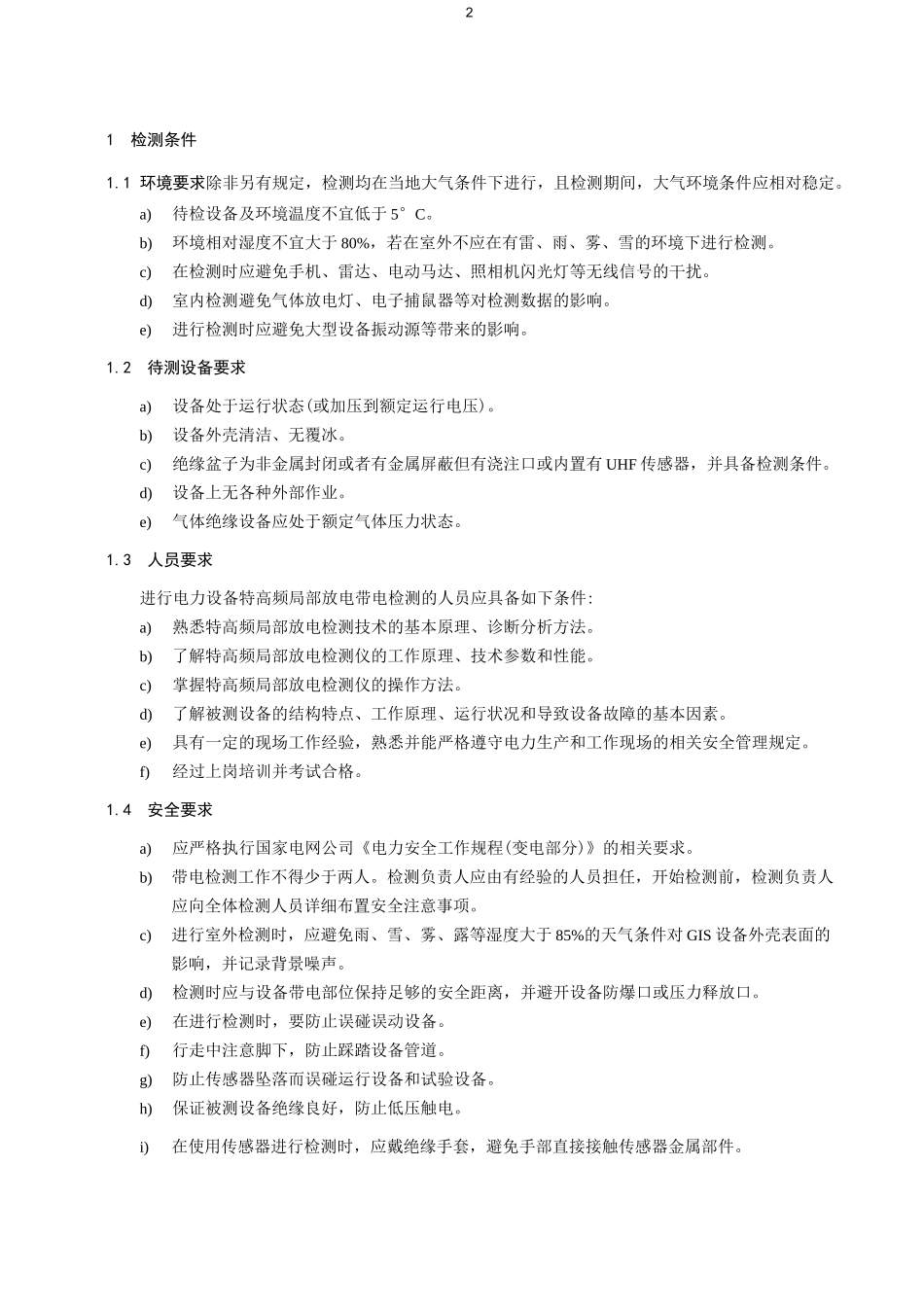

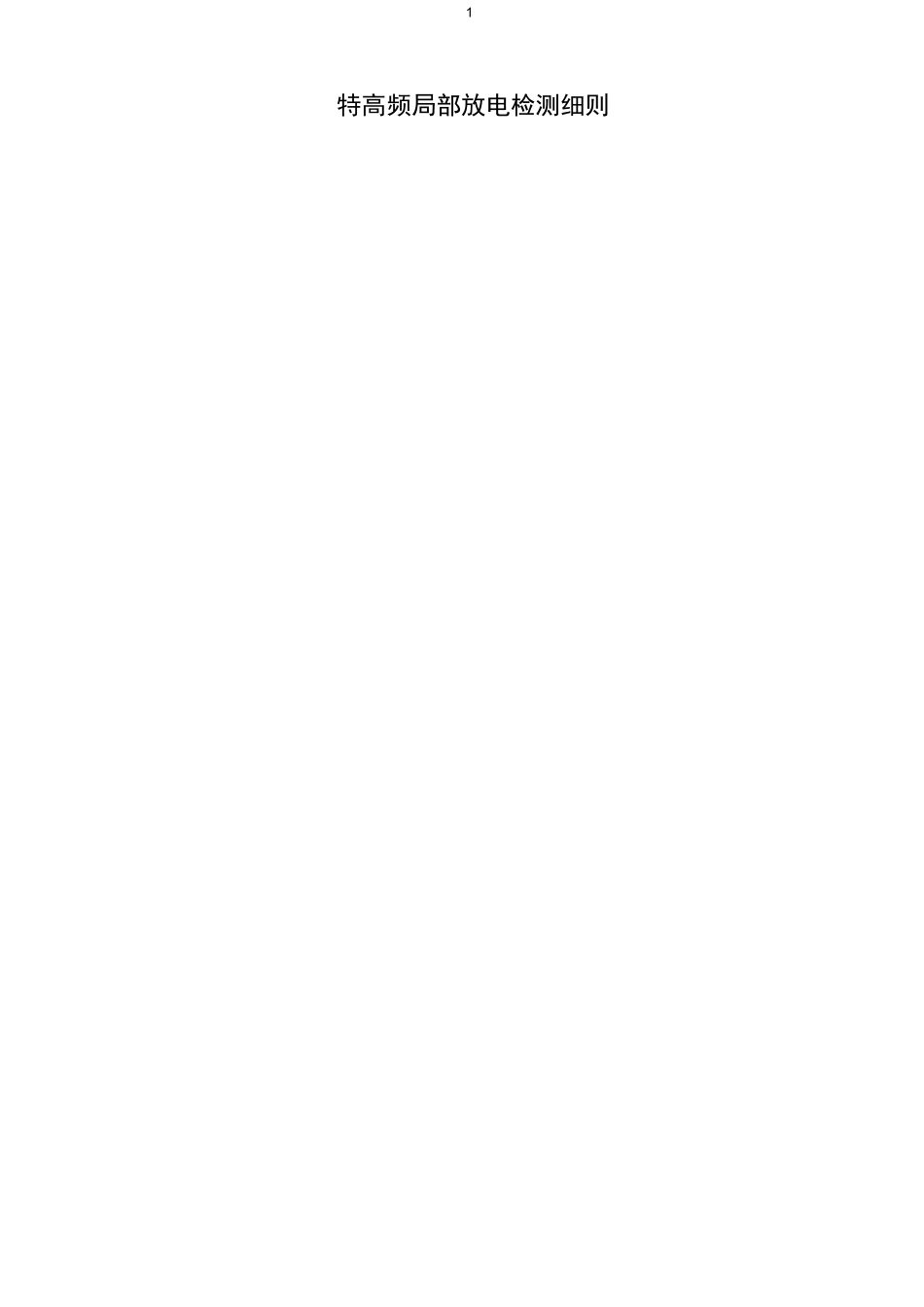

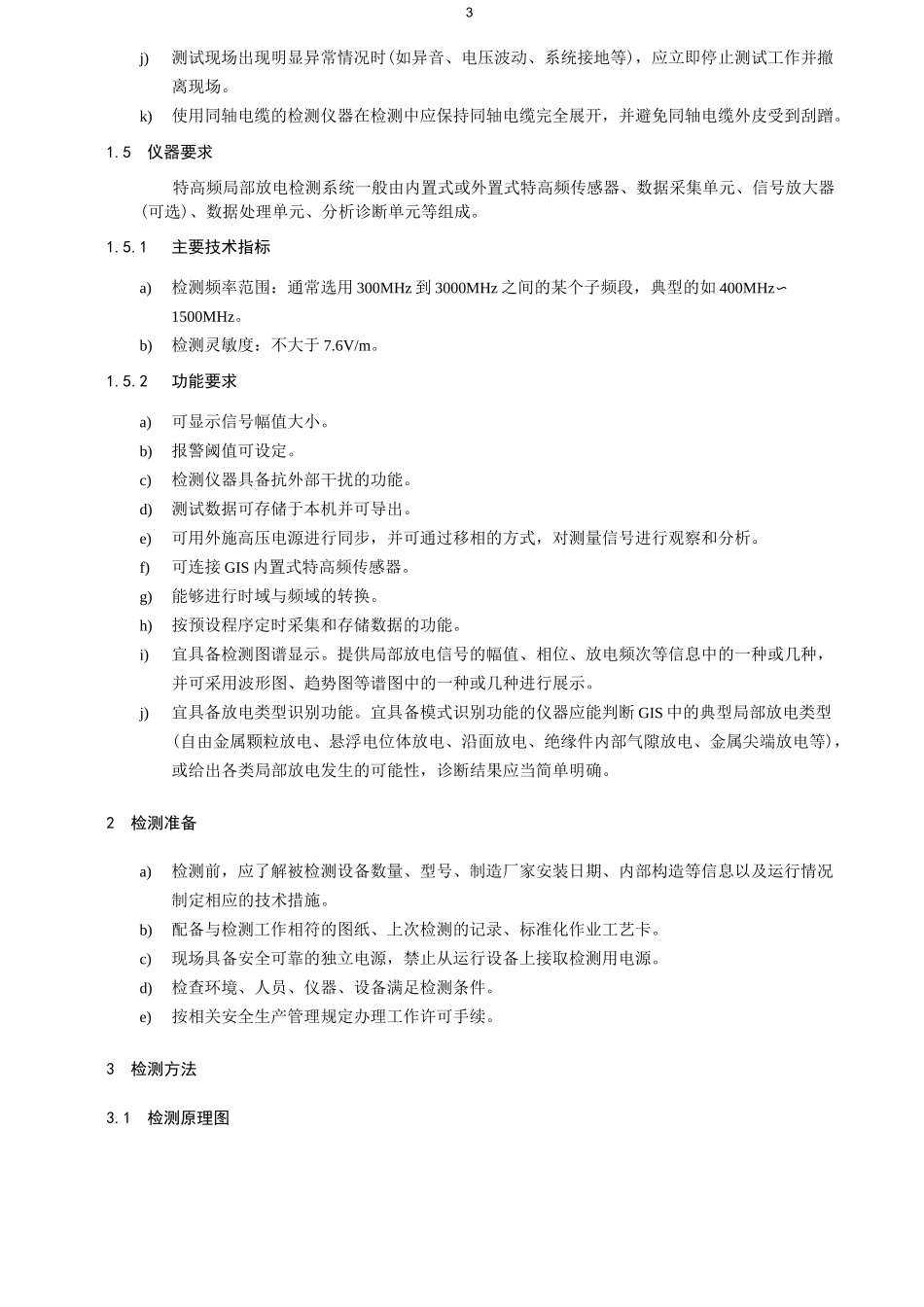

1特高频局部放电检测细则21检测条件1.1环境要求除非另有规定，检测均在当地大气条件下进行，且检测期间，大气环境条件应相对稳定。a)待检设备及环境温度不宜低于5°C。b)环境相对湿度不宜大于80%，若在室外不应在有雷、雨、雾、雪的环境下进行检测。c)在检测时应避免手机、雷达、电动马达、照相机闪光灯等无线信号的干扰。d)室内检测避免气体放电灯、电子捕鼠器等对检测数据的影响。e)进行检测时应避免大型设备振动源等带来的影响。1.2待测设备要求a)设备处于运行状态(或加压到额定运行电压)。b)设备外壳清洁、无覆冰。c)绝缘盆子为非金属封闭或者有金属屏蔽但有浇注口或内置有UHF传感器，并具备检测条件。d)设备上无各种外部作业。e)气体绝缘设备应处于额定气体压力状态。1.3人员要求进行电力设备特高频局部放电带电检测的人员应具备如下条件:a)熟悉特高频局部放电检测技术的基本原理、诊断分析方法。b)了解特高频局部放电检测仪的工作原理、技术参数和性能。c)掌握特高频局部放电检测仪的操作方法。d)了解被测设备的结构特点、工作原理、运行状况和导致设备故障的基本因素。e)具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的相关安全管理规定。f)经过上岗培训并考试合格。1.4安全要求a)应严格执行国家电网公司《电力安全工作规程(变电部分)》的相关要求。b)带电检测工作不得少于两人。检测负责人应由有经验的人员担任，开始检测前，检测负责人应向全体检测人员详细布置安全注意事项。c)进行室外检测时，应避免雨、雪、雾、露等湿度大于85%的天气条件对GIS设备外壳表面的影响，并记录背景噪声。d)检测时应与设备带电部位保持足够的安全距离，并避开设备防爆口或压力释放口。e)在进行检测时，要防止误碰误动设备。f)行走中注意脚下，防止踩踏设备管道。g)防止传感器坠落而误碰运行设备和试验设备。h)保证被测设备绝缘良好，防止低压触电。i)在使用传感器进行检测时，应戴绝缘手套，避免手部直接接触传感器金属部件。3j)测试现场出现明显异常情况时(如异音、电压波动、系统接地等)，应立即停止测试工作并撤离现场。k)使用同轴电缆的检测仪器在检测中应保持同轴电缆完全展开，并避免同轴电缆外皮受到刮蹭。1.5仪器要求特高频局部放电检测系统一般由内置式或外置式特高频传感器、数据采集单元、信号放大器(可选)、数据处理单元、分析诊断单元等组成。1.5.1主要技术指标a)检测频率范围：通常选用300MHz到3000MHz之间的某个子频段，典型的如400MHz〜1500MHz。b)检测灵敏度：不大于7.6V/m。1.5.2功能要求a)可显示信号幅值大小。b)报警阈值可设定。c)检测仪器具备抗外部干扰的功能。d)测试数据可存储于本机并可导出。e)可用外施高压电源进行同步，并可通过移相的方式，对测量信号进行观察和分析。f)可连接GIS内置式特高频传感器。g)能够进行时域与频域的转换。h)按预设程序定时采集和存储数据的功能。i)宜具备检测图谱显示。提供局部放电信号的幅值、相位、放电频次等信息中的一种或几种，并可采用波形图、趋势图等谱图中的一种或几种进行展示。j)宜具备放电类型识别功能。宜具备模式识别功能的仪器应能判断GIS中的典型局部放电类型(自由金属颗粒放电、悬浮电位体放电、沿面放电、绝缘件内部气隙放电、金属尖端放电等)，或给出各类局部放电发生的可能性，诊断结果应当简单明确。2检测准备a)检测前，应了解被检测设备数量、型号、制造厂家安装日期、内部构造等信息以及运行情况制定相应的技术措施。b)配备与检测工作相符的图纸、上次检测的记录、标准化作业工艺卡。c)现场具备安全可靠的独立电源，禁止从运行设备上接取检测用电源。d)检查环境、人员、仪器、设备满足检测条件。e)按相关安全生产管理规定办理工作许可手续。3检测方法3.1检测原理图局内置传感GilS壳郃壳体局放4步绝缘子外萱传感器3S4图1特高频局放检测原理图3.2检测步骤a)按照设备接线图连接测试仪各部件，将传感器固定在盆式绝缘子非金属封闭处，传感器应与盆式绝缘子紧密接触并在测量过程保持相对静止，并避开紧固绝缘盆子螺栓，将检测仪相关部件正确接地，电脑、检测仪主机连接电源，开机。b)开机后，运行...
