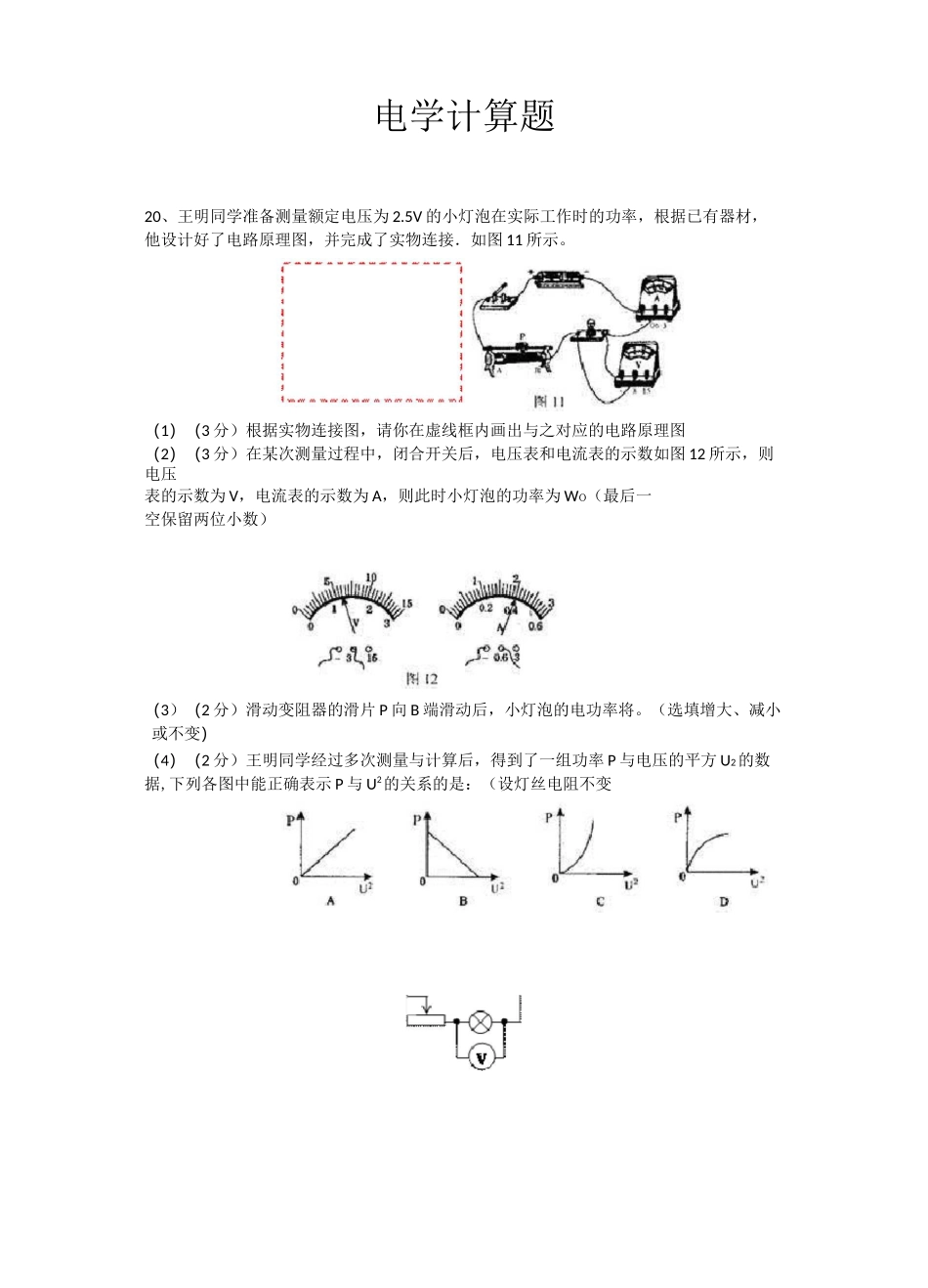

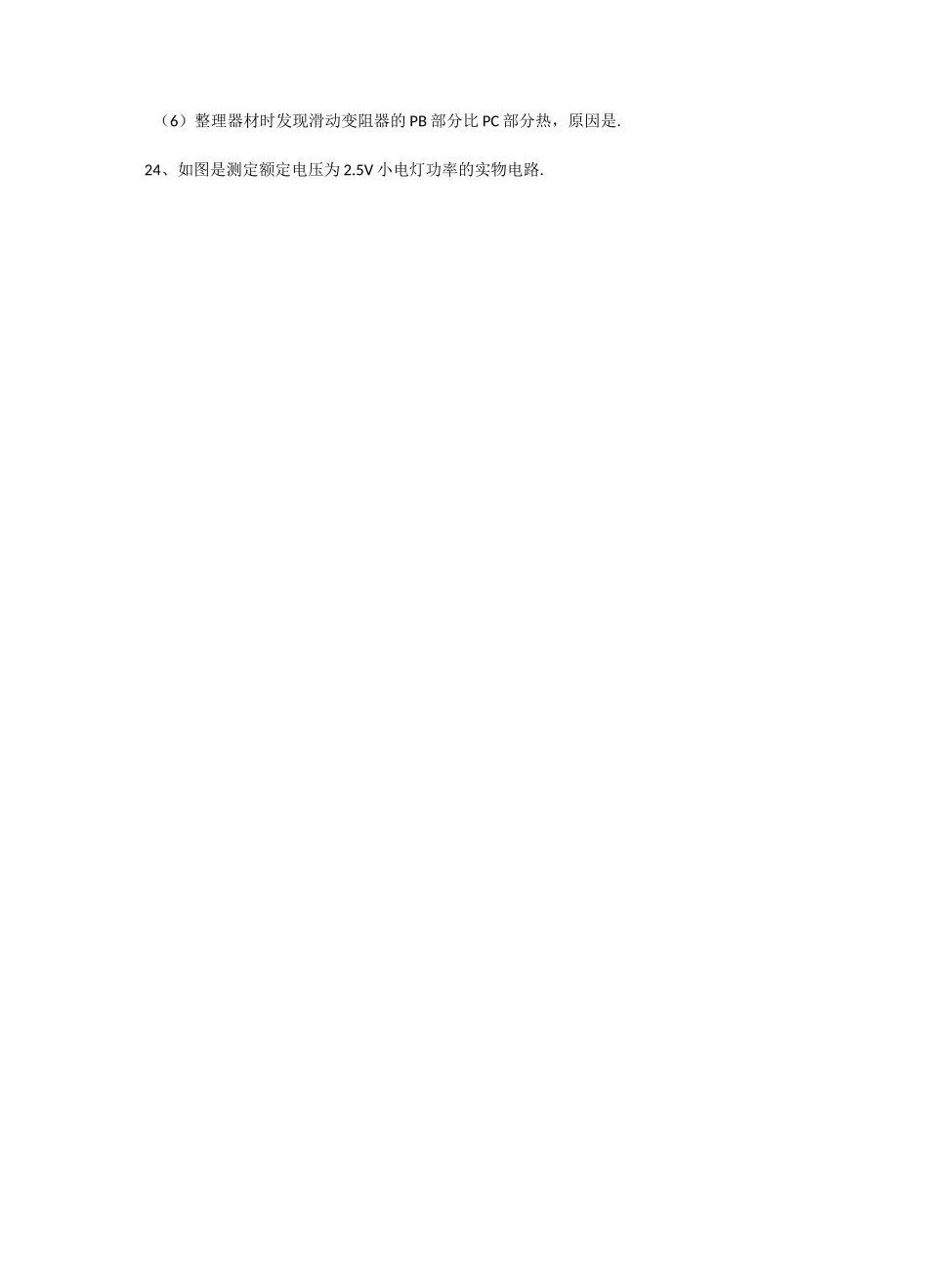

电学计算题20、王明同学准备测量额定电压为2.5V的小灯泡在实际工作时的功率，根据已有器材，他设计好了电路原理图，并完成了实物连接．如图11所示。（1）（3分）根据实物连接图，请你在虚线框内画出与之对应的电路原理图（2）（3分）在某次测量过程中，闭合开关后，电压表和电流表的示数如图12所示，则电压表的示数为V，电流表的示数为A，则此时小灯泡的功率为Wo（最后一空保留两位小数）（3）（2分）滑动变阻器的滑片P向B端滑动后，小灯泡的电功率将。（选填增大、减小或不变）（4）（2分）王明同学经过多次测量与计算后，得到了一组功率P与电压的平方U2的数据,下列各图中能正确表示P与U2的关系的是：（设灯丝电阻不变三、实验题注释21、如图，一标有3.V字样的小灯泡上额定功率模糊不清，小刚选取器材进行实验，测该小灯泡的额定功率．（1）在连接电路过程中开关应该处于状态；（2）图甲是小刚连接的实验电路，请在a、b、c三根导线中去掉一根（选填ab或c）使之成为正确电路；（3）电路连接正确后闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率.应再将滑动变阻器的滑片向（选填B）端移动，当电压表示数为时，小灯泡正常发光，此时，电流表的指针位置如图乙，则小灯泡的额定功率是W.23、小强同学要测量额定电压为2.5V、小灯泡的功率：（1）连接的不完整实物电路如图（甲）所示.请用笔画线代替导线，完成实物电路的连接.（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是.（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向（选填或B）端移动，使电压表的示数为V.（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的丨-U图象，根据图象信息，可计算出小灯泡的额定功率是W.观察图丙所示的丨-U图象不是直线的原因是.（5）若想接着探究电流与电压的关系，需要补充的实验器材是.（6）整理器材时发现滑动变阻器的PB部分比PC部分热，原因是.24、如图是测定额定电压为2.5V小电灯功率的实物电路.(1)_________________________________________开关闭合前，滑动变阻器滑片应该移动到(选填左或右)；(2)开关闭合后，若电路连接正确，发现小电灯不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因是;(3)排除故障后，移动滑片，获得多组对应的电压、电流值，绘出如下I-U图象，则小电灯的额定功率为W,小电灯的电阻值随电压的升高而逐渐•25、小英同学在物理实验操作考查中做测量小灯泡的额定功率的实验．图1是该实验是电路图．(1)请依据图1所示的电路图，用笔画线代替导线将如图2所示的实物图补充连接成完整电路．(2)闭合开关前，应将滑动变阻器的滑片P置于(选填A或B).(3)闭合开关后若发现电压表指针向刻度盘左边没有刻度的一侧偏转，如图3所示，其原因是.A.小灯泡L两端电压太低B.电压表所选量程太小C.电压表所选量程太大D.电压表正负接线柱接反了(4)________________________________________________________________________利用如图1所示电路还可以完成的电学实验有(写出一个即可)：.26、小林同学用两节干电池、电压表、电流表和滑动变阻器等实验器材，测量标有25字样小灯泡的电功率．小灯泡的额定电压为2.5V，小灯(1)如图甲所示是小林同学连接的实物图，其中有一处连接错误，请在错误连线上打，并用笔画线代替导线画上正确的连线．(2)_________________________________闭合开关S前，滑片P应滑到最.(选填左端或右端)(3)电路连接正确后，闭合开关，移动滑动变阻器，继续实验，并根据实验数据画出如图乙所示的I-U图象，当电压表的示数如图丙所示，则此时灯泡的电阻是.(4)_______________________小灯泡的额定功率是W.27、在测量小灯泡电功率的实验中，电源电压为4.5V正常发光时的电阻约为1．图甲寸图二團両(1)请你用笔画线代替导线，将图甲中的实物电路连接完整.要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉．(2)___________________________________________________...
