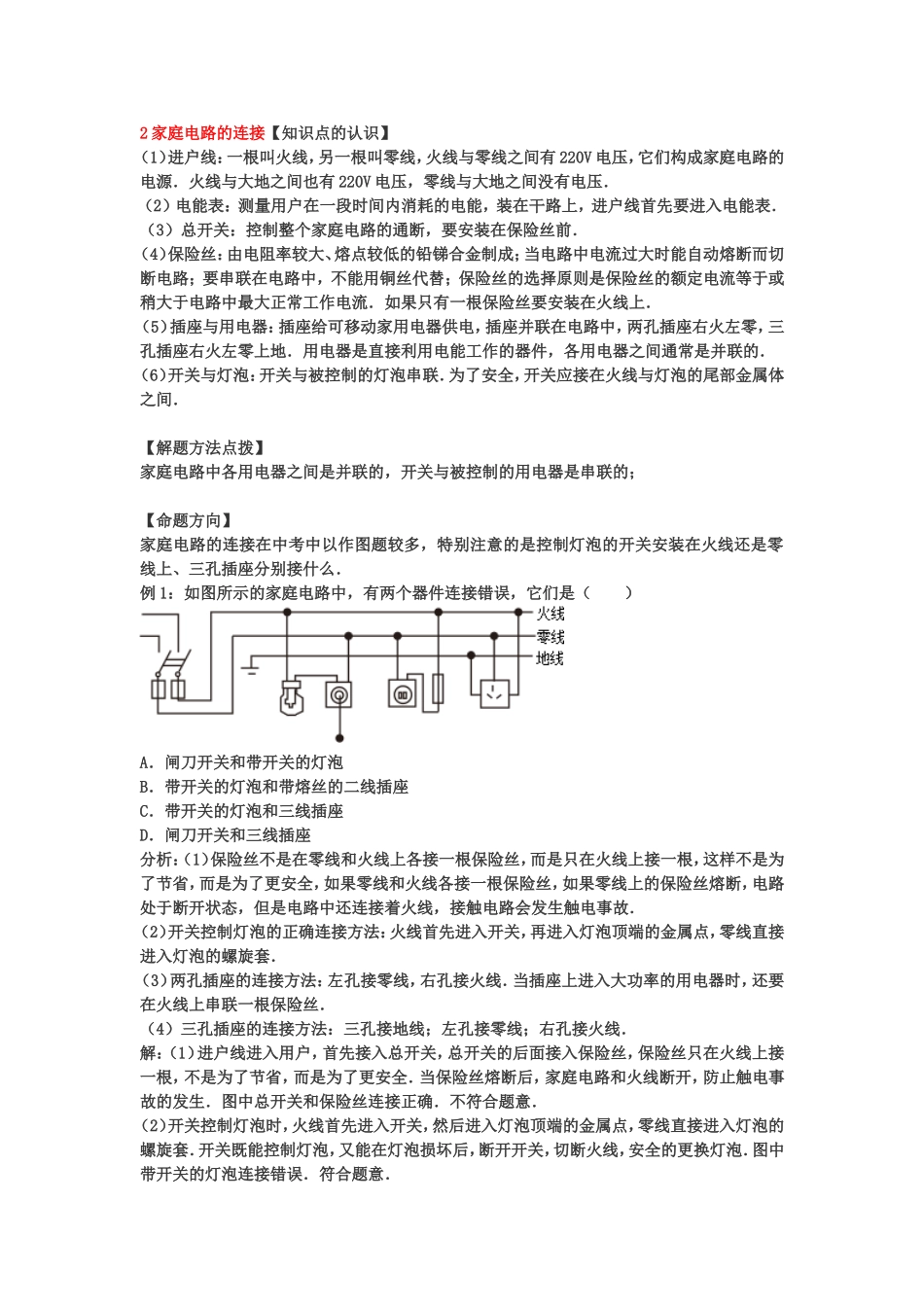

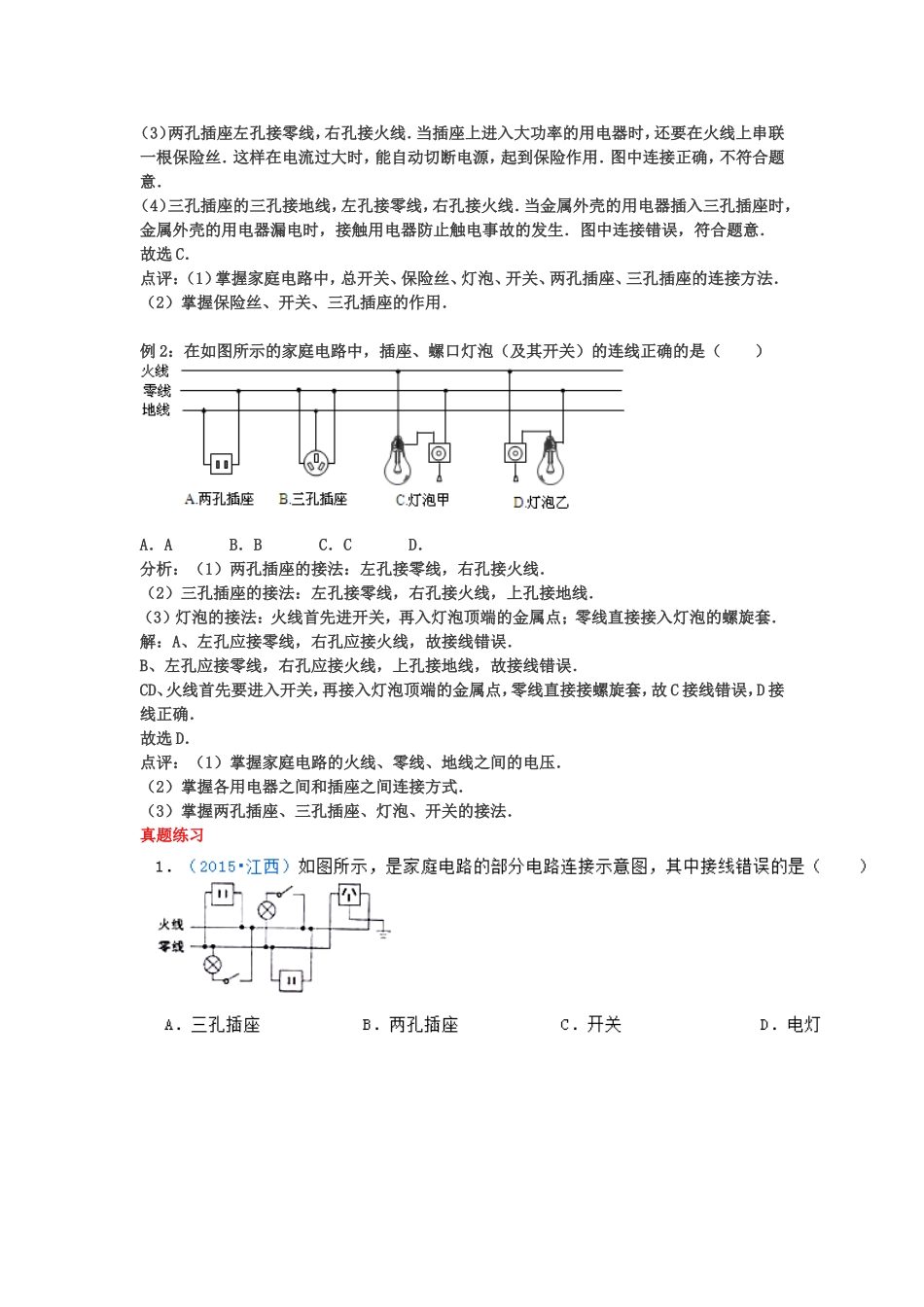

2家庭电路的连接【知识点的认识】（1）进户线：一根叫火线，另一根叫零线，火线与零线之间有220V电压，它们构成家庭电路的电源．火线与大地之间也有220V电压，零线与大地之间没有电压．（2）电能表：测量用户在一段时间内消耗的电能，装在干路上，进户线首先要进入电能表．（3）总开关：控制整个家庭电路的通断，要安装在保险丝前．（4）保险丝：由电阻率较大、熔点较低的铅锑合金制成；当电路中电流过大时能自动熔断而切断电路；要串联在电路中，不能用铜丝代替；保险丝的选择原则是保险丝的额定电流等于或稍大于电路中最大正常工作电流．如果只有一根保险丝要安装在火线上．（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地．用电器是直接利用电能工作的器件，各用电器之间通常是并联的．（6）开关与灯泡：开关与被控制的灯泡串联．为了安全，开关应接在火线与灯泡的尾部金属体之间．【解题方法点拨】家庭电路中各用电器之间是并联的，开关与被控制的用电器是串联的；【命题方向】家庭电路的连接在中考中以作图题较多，特别注意的是控制灯泡的开关安装在火线还是零线上、三孔插座分别接什么．例1：如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座分析：（1）保险丝不是在零线和火线上各接一根保险丝，而是只在火线上接一根，这样不是为了节省，而是为了更安全，如果零线和火线各接一根保险丝，如果零线上的保险丝熔断，电路处于断开状态，但是电路中还连接着火线，接触电路会发生触电事故．（2）开关控制灯泡的正确连接方法：火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．（3）两孔插座的连接方法：左孔接零线，右孔接火线．当插座上进入大功率的用电器时，还要在火线上串联一根保险丝．（4）三孔插座的连接方法：三孔接地线；左孔接零线；右孔接火线．解：（1）进户线进入用户，首先接入总开关，总开关的后面接入保险丝，保险丝只在火线上接一根，不是为了节省，而是为了更安全．当保险丝熔断后，家庭电路和火线断开，防止触电事故的发生．图中总开关和保险丝连接正确．不符合题意．（2）开关控制灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，安全的更换灯泡．图中带开关的灯泡连接错误．符合题意．（3）两孔插座左孔接零线，右孔接火线．当插座上进入大功率的用电器时，还要在火线上串联一根保险丝．这样在电流过大时，能自动切断电源，起到保险作用．图中连接正确，不符合题意．（4）三孔插座的三孔接地线，左孔接零线，右孔接火线．当金属外壳的用电器插入三孔插座时，金属外壳的用电器漏电时，接触用电器防止触电事故的发生．图中连接错误，符合题意．故选C．点评：（1）掌握家庭电路中，总开关、保险丝、灯泡、开关、两孔插座、三孔插座的连接方法．（2）掌握保险丝、开关、三孔插座的作用．例2：在如图所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是（）A．AB．BC．CD．分析：（1）两孔插座的接法：左孔接零线，右孔接火线．（2）三孔插座的接法：左孔接零线，右孔接火线，上孔接地线．（3）灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．解：A、左孔应接零线，右孔应接火线，故接线错误．B、左孔应接零线，右孔应接火线，上孔接地线，故接线错误．CD、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接螺旋套，故C接线错误，D接线正确．故选D．点评：（1）掌握家庭电路的火线、零线、地线之间的电压．（2）掌握各用电器之间和插座之间连接方式．（3）掌握两孔插座、三孔插座、灯泡、开关的接法．真题练习
