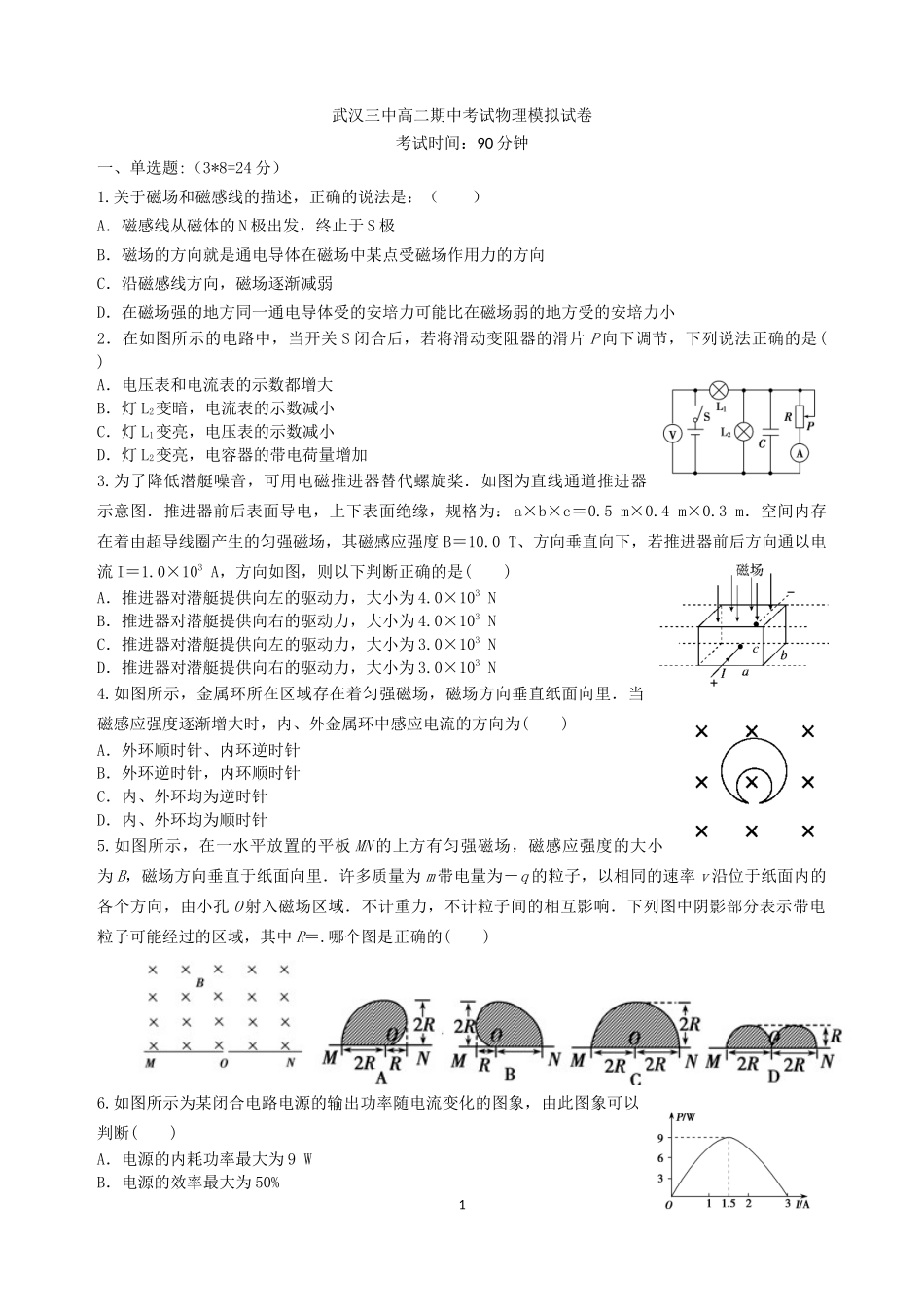

武汉三中高二期中考试物理模拟试卷考试时间：90分钟一、单选题:（3*8=24分）1.关于磁场和磁感线的描述，正确的说法是：（）A．磁感线从磁体的N极出发，终止于S极B．磁场的方向就是通电导体在磁场中某点受磁场作用力的方向C．沿磁感线方向，磁场逐渐减弱D．在磁场强的地方同一通电导体受的安培力可能比在磁场弱的地方受的安培力小2．在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向下调节，下列说法正确的是()A．电压表和电流表的示数都增大B．灯L2变暗，电流表的示数减小C．灯L1变亮，电压表的示数减小D．灯L2变亮，电容器的带电荷量增加3.为了降低潜艇噪音，可用电磁推进器替代螺旋桨．如图为直线通道推进器示意图．推进器前后表面导电，上下表面绝缘，规格为：a×b×c＝0.5m×0.4m×0.3m．空间内存在着由超导线圈产生的匀强磁场，其磁感应强度B＝10.0T、方向垂直向下，若推进器前后方向通以电流I＝1.0×103A，方向如图，则以下判断正确的是()A．推进器对潜艇提供向左的驱动力，大小为4.0×103NB．推进器对潜艇提供向右的驱动力，大小为4.0×103NC．推进器对潜艇提供向左的驱动力，大小为3.0×103ND．推进器对潜艇提供向右的驱动力，大小为3.0×103N4.如图所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为()A．外环顺时针、内环逆时针B．外环逆时针，内环顺时针C．内、外环均为逆时针D．内、外环均为顺时针5.如图所示，在一水平放置的平板MN的上方有匀强磁场，磁感应强度的大小为B，磁场方向垂直于纸面向里．许多质量为m带电量为－q的粒子，以相同的速率v沿位于纸面内的各个方向，由小孔O射入磁场区域．不计重力，不计粒子间的相互影响．下列图中阴影部分表示带电粒子可能经过的区域，其中R＝.哪个图是正确的()6.如图所示为某闭合电路电源的输出功率随电流变化的图象，由此图象可以判断()A．电源的内耗功率最大为9WB．电源的效率最大为50%1C．输出功率最大时，外电路的总电阻为4ΩD．电源的电动势为12V7.如图所示，质量m＝0.5kg的通电导体棒在安培力作用下静止在倾角为37°、宽度L＝1m的光滑绝缘框架上，磁场方向垂直于框架平面向下(磁场仅存在于绝缘框架内)．右侧回路中，电源的电动势E＝8V、内阻r＝1Ω，额定功率为8W、额定电压为4V的电动机M正常工作．取sin37°＝0.6，cos37°＝0.8，重力加速度大小g＝10m/s2，则磁场的磁感应强度大小为()A．2TB．1.73TC．1.5TD．1T8.如图所示，半径为R的圆形区域内有垂直于纸面向外的匀强磁场．两个质子M、N沿平行于直径cd的方向从圆周上同一点P射入磁场区域，P点与cd间的距离为，质子M、N入射的速度大小之比为1:2．ab是垂直cd的直径，质子M恰好从b点射出磁场，不计质子的重力和质子间的作用力．则两质子M、N在磁场中运动的时间之比为A．2:1B．3:1C．3:2D．3:4二、多选题：（4*4=16分）9.如图所示，在两根竖直放置的平行长直导线M、N中，通过同方向同强度的恒定电流，圆形导线框在图示位置，线框和两导线在同一竖直平面(纸面)内．下列说法正确的是()A．若线框从图示位置由静止释放，则线框做直线运动B．若线框从图示位置由静止释放，则线框做曲线运动C．若线框沿着水平方向，自右向左在两导线间匀速移动，则线框中感应电流沿逆时针方向D．若线框沿着水平方向，自右向左在两导线间匀速移动，则线框中感应电流先沿逆时针、后沿顺时针方向10.如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是()A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动11.如图甲所示的电路中M为一电动机,在滑动变阻器R的滑片从一端滑到另一端的过程中,两电压表的读数随电流表读数的变化情况如图乙所示。已知电流表读数在0.2A以下时,电动机没有发生转动。各电表均为理想电表,以下判断正确的是()A.曲线MQ为电压表V2的读数随电流表读数变化的图象B.电源E的内阻为2Ω2C.电动机的最大输出功率为0.9WD.滑动变阻器的最大阻值为30Ω12.如图所示，空间有一垂直纸面向外的磁感应...
