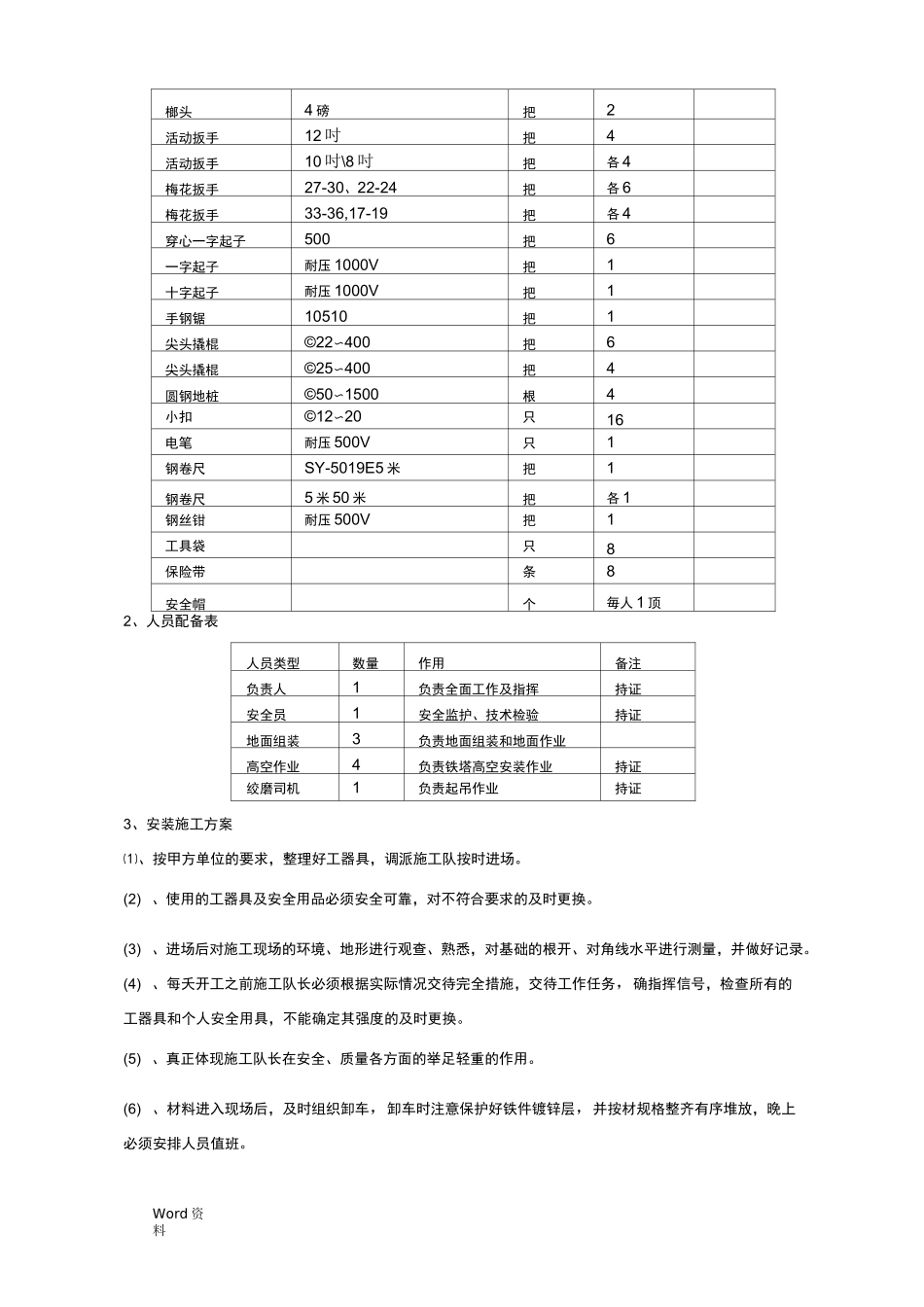

Word资料铁塔架设技术交底书表格编号1310项目名称第1页交底编号共10页工程名称设计文件图号工程部位铁塔架设交底日期•・h1技术交底内容一、说明1.交底范围:铁塔架设2适用于新通信铁塔架设施工二、施工准备1.应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。三、技术要求为了能安全、保质、有序地完成铁塔的安装任务，特制定以下内部施工方案，务必在施工过程中严格执行。1、工器具选配表名称规格单位数量备注抱杆©140X612米副1抱杆方400X40020米副1电动卷扬机3吨台2钢丝绳©11X180米根1钢丝绳©11X100米根1钢丝缆风绳©11X25米根8钢丝套011〜16只10滑轮1吨只8滑轮2吨只4双钩3吨只1榔头18磅把1Word资料榔头4磅把2活动扳手12吋把4活动扳手10吋\8吋把各4梅花扳手27-30、22-24把各6梅花扳手33-36,17-19把各4穿心一字起子500把6一字起子耐压1000V把1十字起子耐压1000V把1手钢锯10510把1尖头撬棍©22〜400把6尖头撬棍©25〜400把4圆钢地桩©50〜1500根4小扣©12〜20只16电笔耐压500V只1钢卷尺SY-5019E5米把1钢卷尺5米50米把各1钢丝钳耐压500V把1工具袋只8保险带条8安全帽个毎人1顶2、人员配备表人员类型数量作用备注负责人1负责全面工作及指挥持证安全员1安全监护、技术检验持证地面组装3负责地面组装和地面作业高空作业4负责铁塔高空安装作业持证绞磨司机1负责起吊作业持证3、安装施工方案⑴、按甲方单位的要求，整理好工器具，调派施工队按时进场。(2)、使用的工器具及安全用品必须安全可靠，对不符合要求的及时更换。(3)、进场后对施工现场的环境、地形进行观查、熟悉，对基础的根开、对角线水平进行测量，并做好记录。(4)、每夭开工之前施工队长必须根据实际情况交待完全措施，交待工作任务，确指挥信号，检查所有的工器具和个人安全用具，不能确定其强度的及时更换。(5)、真正体现施工队长在安全、质量各方面的举足轻重的作用。(6)、材料进入现场后，及时组织卸车，卸车时注意保护好铁件镀锌层，并按材规格整齐有序堆放，晚上必须安排人员值班。Word资料(7)、扒杆连接必须使用双帽螺栓，连接正直。起立时，必须分工明确、协调一当扒杆立到70°时，应停止绞磨，用缆风调整，缆风控制必须要有经验人担缆风绑扎牢固，并用铁丝锁死，扒杆根部必须用缆风绑扎固定。(8)、吊装第一段构件时，扒杆扑出俯仰角度不大于60°，不能满足时适当移动扒杆位置，每次起吊的构件重量不超过1吨，起吊的构件重量超过1吨的必须使用滑车组起吊，再必要的情况下可加固扒杆。(9)、提升扒杆时应上部2人、中部1人、扒杆脚1人，扒杆提升的有效高度须严格控制在扒杆总长度的3/5以内，(10)、扒杆没有缆风起吊时，倾斜度应严格控制在5°范围以内，扒杆脚钢丝必须固定在主材上不会下滑的部位，固定的钢丝套应不小于©15,扒杆拦腰必使用©16的新白棕绳，并使每股绳受力均匀。(11)、吊装第二段构件时，如扒杆高度够高，可不提升扒杆直接吊装，扒杆高不够可提升扒杆后再吊装，扒杆扑出俯仰角度不大于60°,并拉好扒杆起吊受反向缆风，不能满足时可使用二根扒杆或移动扒杆位置。(12)、吊装第三段构件时，提升扒杆后吊装，扒杆扑出俯仰角度不大于45°并好扒杆起吊受力反向缆风(13)、开始起吊时，地面总指挥人，高空作业指挥人必须密切注视扒杆受力情况，待扒杆完全受力，确认无问题后，方可继续起吊，起吊过程中必须将构件平衡制，严防被塔身搁住，高空作业人员必须站在安全的位置上，不准闲聊、开笑应始终处于警惕状态，等构件达到安装高度后，再进行就位。(14)、装好第一根主材后，必须先封好两侧面的叉铁，再进行扑扒杆吊装其余材，起吊钢丝绳必须在扒杆根部挂好转向滑车，减小扒杆横向受力。(15)、高空作业严禁往下扔东西，工具、螺栓必须放在专用的工具袋内，上下递必须使用绳索，严禁抛扔。(16)、如有小构件一时难以安装，严禁悬搁，必须将构件放下挂直，以防上下抓手、踩脚发生意外，当缺少某一主构件时，严禁跨越安装。(17...
