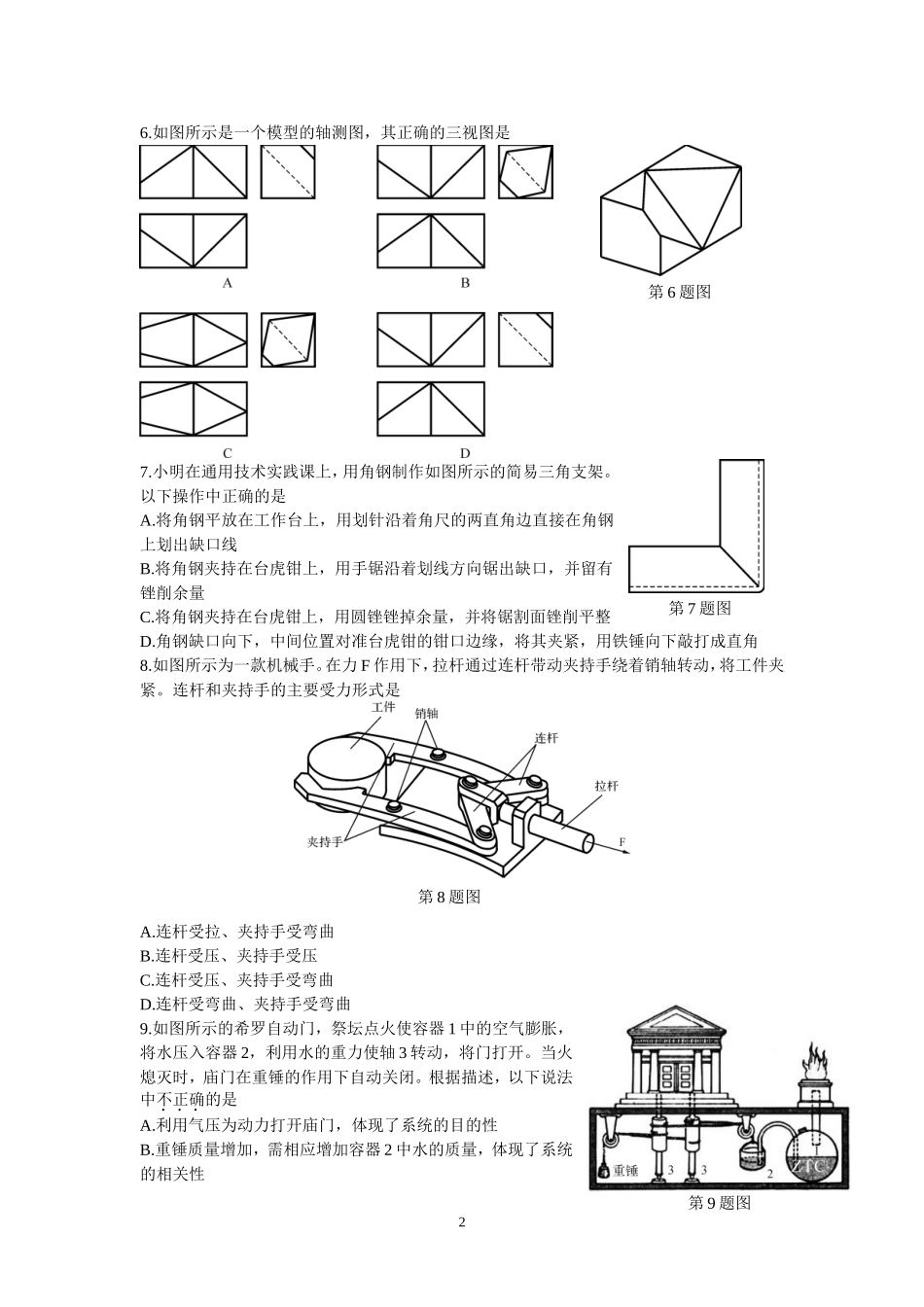

第二部分通用技术(共50分)一、选择题（本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.智能手机应用了多项新技术，从技术的性质角度分析，以下说法中不正确的是A.具有通讯、播放、拍照、上网等功能，体现了技术的综合性B.应用指纹识别技术提高安全性，体现了技术的创新性C.长时间使用会伤害人的眼睛，体现了技术的两面性D.厂商需要支付一定的技术使用费，体现了技术的专利性2.如图所示是一款实木结构的儿童床。从设计中的人机关系角度分析，以下说法中不正确的是A.根据儿童特征来设计床的形状与尺寸，考虑了静态的人和动态的人B.将床板设计成栅栏结构，透气性好，实现了舒适目标C.合理设置护栏间距，防止卡住儿童手脚，实现了安全目标D.应采用高强度螺栓连接，结构稳定，实现了健康目标3.如图所示是一款新型无线电子秤及其评价坐标图，显示器可以手持，也可以固定在秤上，以下对坐标图的分析中恰当的是A.该产品便于读数，实用性好B.该产品的成本大大高于同类产品C.该产品非常美观D.坐标图评价的依据是设计的一般原则4.小明制作了如图所示的木质相框，边框连接结构采用的是5.将一块大小合适的矩形钢加工成如图所示的零件，以下加工流程中合理的是A.划线→锯割→锉削→钻孔→攻丝B.划线→钻孔→锯割→锉削→攻丝C.划线→锉削→钻孔→攻丝→锯割D.划线→钻孔→攻丝→锉削→锯割1第2题图第3题图第4题图第5题图6.如图所示是一个模型的轴测图，其正确的三视图是7.小明在通用技术实践课上，用角钢制作如图所示的简易三角支架。以下操作中正确的是A.将角钢平放在工作台上，用划针沿着角尺的两直角边直接在角钢上划出缺口线B.将角钢夹持在台虎钳上，用手锯沿着划线方向锯出缺口，并留有锉削余量C.将角钢夹持在台虎钳上，用圆锉锉掉余量，并将锯割面锉削平整D.角钢缺口向下，中间位置对准台虎钳的钳口边缘，将其夹紧，用铁锤向下敲打成直角8.如图所示为一款机械手。在力F作用下，拉杆通过连杆带动夹持手绕着销轴转动，将工件夹紧。连杆和夹持手的主要受力形式是A.连杆受拉、夹持手受弯曲B.连杆受压、夹持手受压C.连杆受压、夹持手受弯曲D.连杆受弯曲、夹持手受弯曲9.如图所示的希罗自动门，祭坛点火使容器1中的空气膨胀，将水压入容器2，利用水的重力使轴3转动，将门打开。当火熄灭时，庙门在重锤的作用下自动关闭。根据描述，以下说法中不正确的是A.利用气压为动力打开庙门，体现了系统的目的性B.重锤质量增加，需相应增加容器2中水的质量，体现了系统的相关性2第6题图第7题图第8题图第9题图C.设计时先考虑容器1，再考虑容器2，体现了系统分析的整体性原则D.设计时根据开关门所需力的大小，计算出重锤和水的质量，体现了系统分析的科学性原则10.根据消防要求，仓库、图书馆等场所都要安装火灾自动报警系统。当烟雾探测器检测到的烟雾浓度超过设定值时，电子开关被接通，报警器发出声光信号进行报警。关于该报警控制系统，以下说法中正确的是A.输出量是有无声光信号B.被控对象是仓库、图书馆等场所C.控制器是电子开关D.反馈装置是烟雾探测器如图所示是用三级管控制发光二极管的电路，根据V1基极的输入情况控制V2发光或不发光。请完成第11—12题。11.【加试题】电路图中电容C应选用的类型是12.【加试题】现要将该电路用于下雨提示，当湿敏传感器MS检测到雨水时，接通电路，使V1发光。以下元器件与电路的连接中正确的是13.【加试题】如图所示电路，V3工作于开关状态。当输入X=0、Y=1时，以下发光二极管状态中正确的是A.V1不发光、V2不发光B.V1不发光、V2发光C.V1发光、V2不发光D.V1发光、V2发光3第11—12题图第13题图二、非选择题(本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分)14.如图所示为车间温度控制系统示意图。当传感器检测到室内温度达到设定值的上限时，控制器发出信号，连通水泵和风机电源，水泵向进气窗输送冷却水形成水帘，风机将室内的空气排出，室外的空气通过水帘降温后进入室内，降低室内温度。当室内温度达到设定值的下限时，断开水泵和风机电源。请根据示意图和描述，完...
