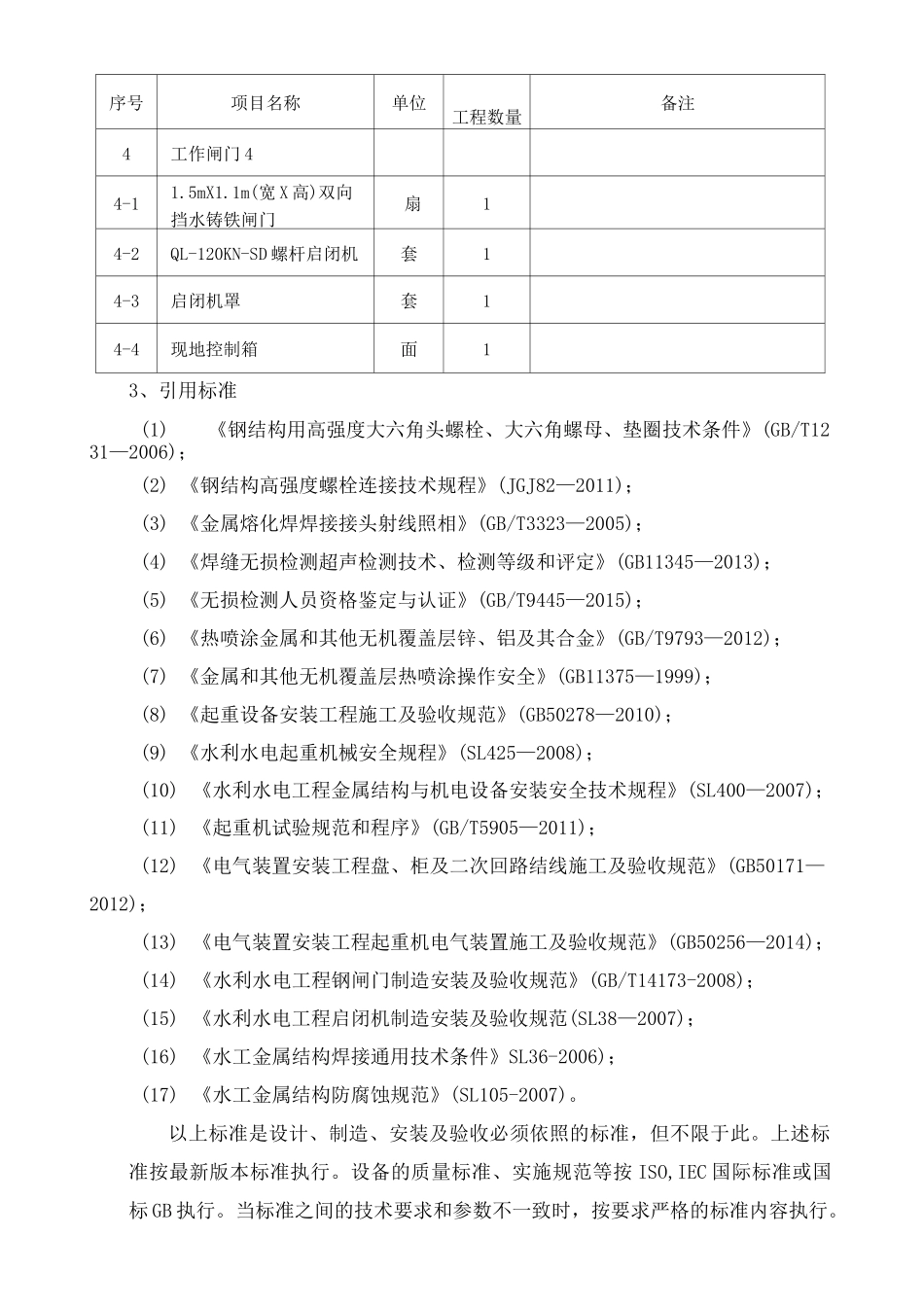

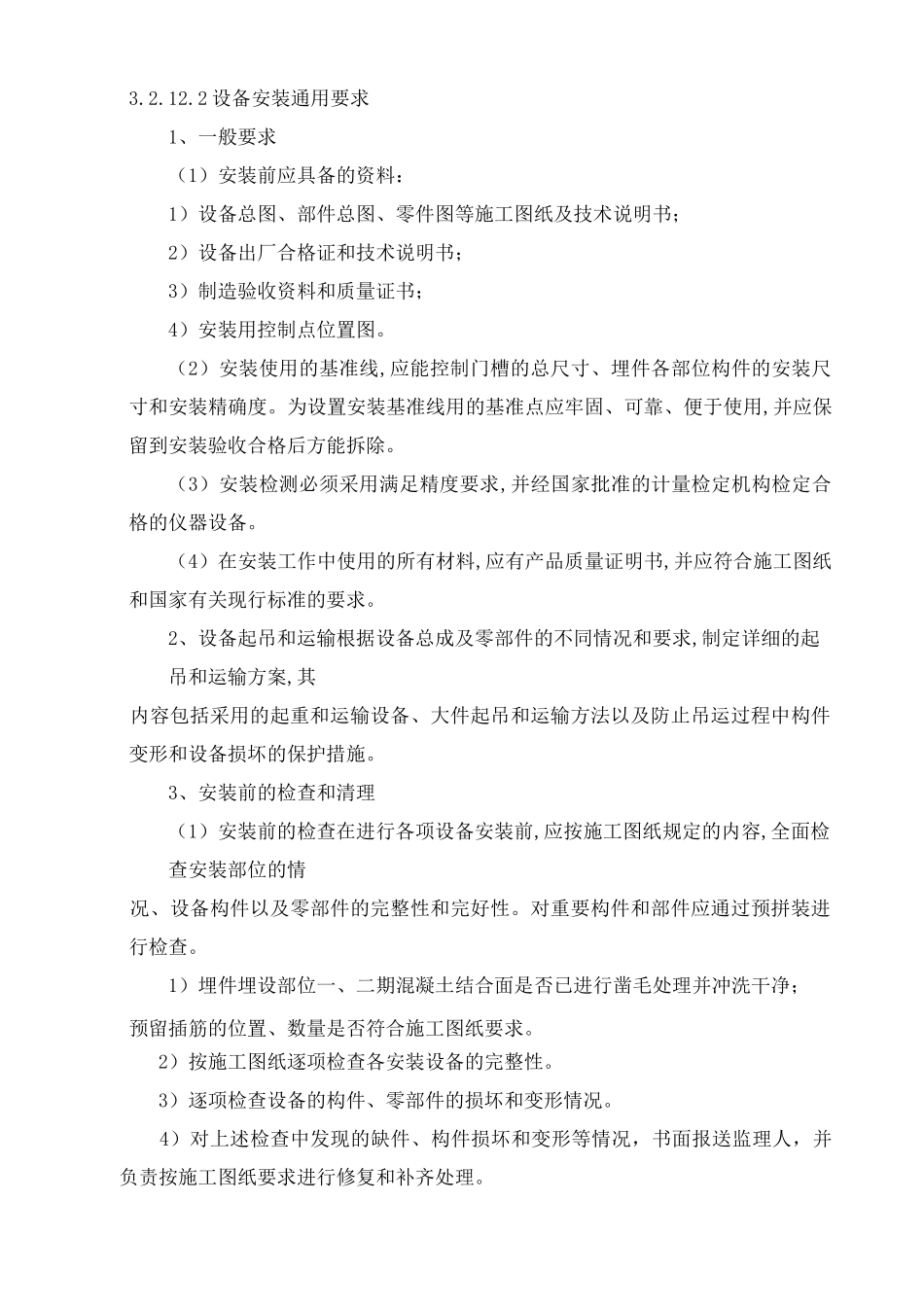

3.2.12金属结构施工方案3.2.12.1概述1、工作内容各种闸门及启闭机的采购安装，其安装项目包括各类闸门和门槽，各种型式启闭机设备、电气设备、承载平台和基础埋件，以及与合同项目有关的锁定装置等附属设施。安装工作还包括合同规定的各项设备调试和试运转工作，以及试运转所必需的各种临时设施的安装和临时电源的提供。2、主要工程量主要工程量表序号项目名称单位工程数量备注1工作闸门11-11.0mX1.1m（宽X高）双向挡水铸铁闸门扇11-2QL-100KN-SD螺杆启闭机套11-3启闭机罩套11-4现地控制箱面12工作闸门22-11.0mX1.0m（宽X高）双向挡水铸铁闸门扇32-2QL-80KN-SD螺杆启闭机套32-3启闭机罩套32-4现地控制箱面33工作闸门33-12.0mX2.0m（宽X高）双向挡水铸铁闸门扇13-2QL-120KN-SD螺杆启闭机套13-3启闭机罩套13-4现地控制箱面1序号项目名称单位工程数量备注4工作闸门44-11.5mX1.1m(宽X高)双向挡水铸铁闸门扇14-2QL-120KN-SD螺杆启闭机套14-3启闭机罩套14-4现地控制箱面13、引用标准(1)《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》(GB/T1231—2006)；(2)《钢结构高强度螺栓连接技术规程》(JGJ82—2011)；(3)《金属熔化焊焊接接头射线照相》(GB/T3323—2005)；(4)《焊缝无损检测超声检测技术、检测等级和评定》(GB11345—2013)；(5)《无损检测人员资格鉴定与认证》(GB/T9445—2015)；(6)《热喷涂金属和其他无机覆盖层锌、铝及其合金》(GB/T9793—2012)；(7)《金属和其他无机覆盖层热喷涂操作安全》(GB11375—1999)；(8)《起重设备安装工程施工及验收规范》(GB50278—2010)；(9)《水利水电起重机械安全规程》(SL425—2008)；(10)《水利水电工程金属结构与机电设备安装安全技术规程》(SL400—2007)；(11)《起重机试验规范和程序》(GB/T5905—2011)；(12)《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171—2012)；(13)《电气装置安装工程起重机电气装置施工及验收规范》(GB50256—2014)；(14)《水利水电工程钢闸门制造安装及验收规范》(GB/T14173-2008)；(15)《水利水电工程启闭机制造安装及验收规范(SL38—2007)；(16)《水工金属结构焊接通用技术条件》SL36-2006)；(17)《水工金属结构防腐蚀规范》(SL105-2007)。以上标准是设计、制造、安装及验收必须依照的标准，但不限于此。上述标准按最新版本标准执行。设备的质量标准、实施规范等按ISO,IEC国际标准或国标GB执行。当标准之间的技术要求和参数不一致时，按要求严格的标准内容执行。3.2.12.2设备安装通用要求1、一般要求（1）安装前应具备的资料：1）设备总图、部件总图、零件图等施工图纸及技术说明书；2）设备出厂合格证和技术说明书；3）制造验收资料和质量证书；4）安装用控制点位置图。（2）安装使用的基准线,应能控制门槽的总尺寸、埋件各部位构件的安装尺寸和安装精确度。为设置安装基准线用的基准点应牢固、可靠、便于使用,并应保留到安装验收合格后方能拆除。（3）安装检测必须采用满足精度要求,并经国家批准的计量检定机构检定合格的仪器设备。（4）在安装工作中使用的所有材料,应有产品质量证明书,并应符合施工图纸和国家有关现行标准的要求。2、设备起吊和运输根据设备总成及零部件的不同情况和要求,制定详细的起吊和运输方案,其内容包括采用的起重和运输设备、大件起吊和运输方法以及防止吊运过程中构件变形和设备损坏的保护措施。3、安装前的检查和清理（1）安装前的检查在进行各项设备安装前,应按施工图纸规定的内容,全面检查安装部位的情况、设备构件以及零部件的完整性和完好性。对重要构件和部件应通过预拼装进行检查。1）埋件埋设部位一、二期混凝土结合面是否已进行凿毛处理并冲洗干净；预留插筋的位置、数量是否符合施工图纸要求。2）按施工图纸逐项检查各安装设备的完整性。3）逐项检查设备的构件、零部件的损坏和变形情况。4）对上述检查中发现的缺件、构件损坏和变形等情况，书面报送监理人，并负责按施工图纸要求进行修复和补齐处理。（2）清理设备安装前，对发包人提供的设备，按施工图纸和制造厂技术说明书的要求，进行必要的清理和保养。4、焊接（1）焊工和无损检验人员资格1...
