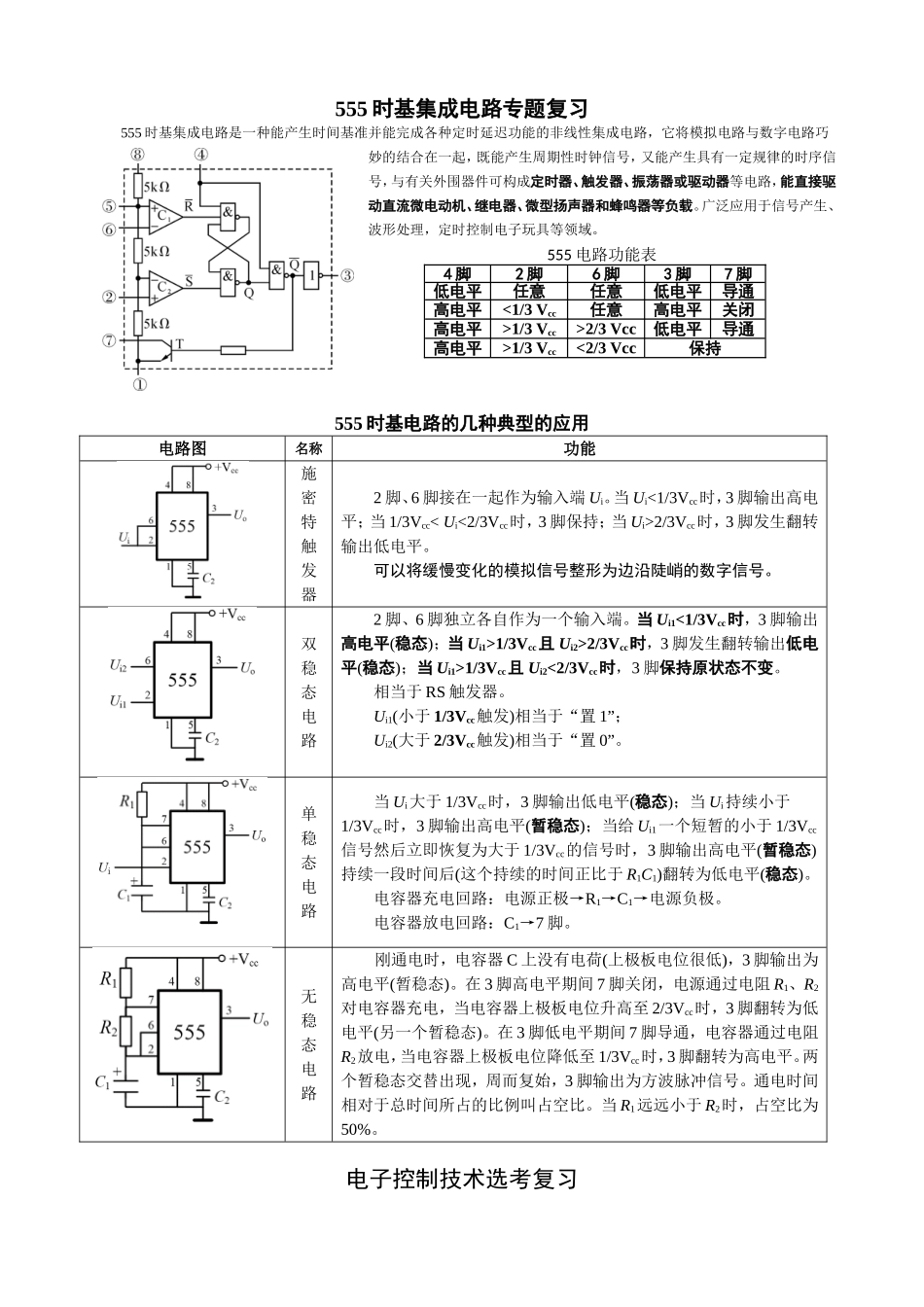

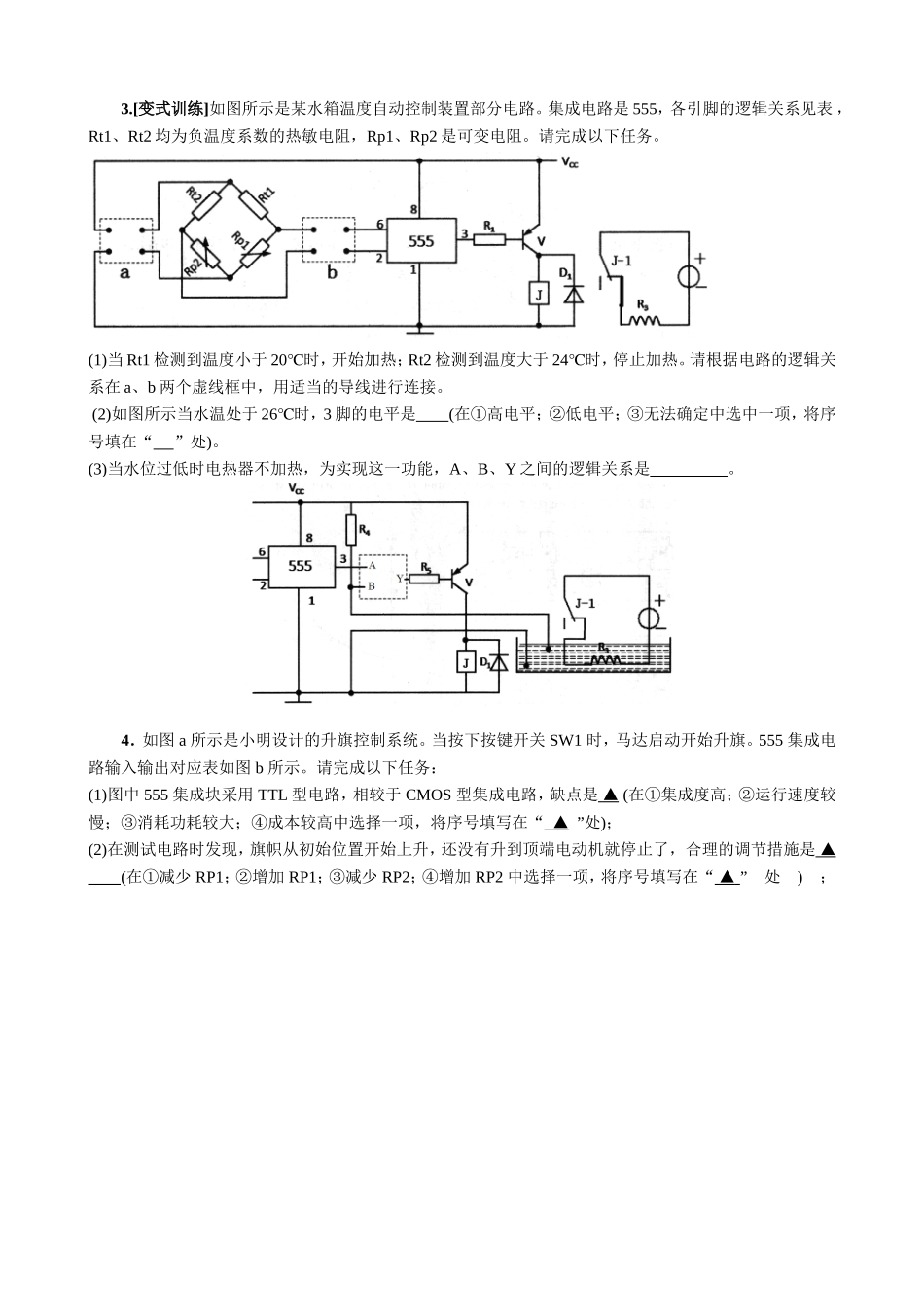

555电路功能表4脚2脚6脚3脚7脚低电平任意任意低电平导通高电平<1/3Vcc任意高电平关闭高电平>1/3Vcc>2/3Vcc低电平导通高电平>1/3Vcc<2/3Vcc保持555时基集成电路专题复习555时基集成电路是一种能产生时间基准并能完成各种定时延迟功能的非线性集成电路，它将模拟电路与数字电路巧妙的结合在一起，既能产生周期性时钟信号，又能产生具有一定规律的时序信号，与有关外围器件可构成定时器、触发器、振荡器或驱动器等电路，能直接驱动直流微电动机、继电器、微型扬声器和蜂鸣器等负载。广泛应用于信号产生、波形处理，定时控制电子玩具等领域。555时基电路的几种典型的应用电路图名称功能施密特触发器2脚、6脚接在一起作为输入端Ui。当Ui<1/3Vcc时，3脚输出高电平；当1/3Vcc2/3Vcc时，3脚发生翻转输出低电平。可以将缓慢变化的模拟信号整形为边沿陡峭的数字信号。双稳态电路2脚、6脚独立各自作为一个输入端。当Ui1<1/3Vcc时，3脚输出高电平(稳态)；当Ui1>1/3Vcc且Ui2>2/3Vcc时，3脚发生翻转输出低电平(稳态)；当Ui1>1/3Vcc且Ui2<2/3Vcc时，3脚保持原状态不变。相当于RS触发器。Ui1(小于1/3Vcc触发)相当于“置1”；Ui2(大于2/3Vcc触发)相当于“置0”。单稳态电路当Ui大于1/3Vcc时，3脚输出低电平(稳态)；当Ui持续小于1/3Vcc时，3脚输出高电平(暂稳态)；当给Ui1一个短暂的小于1/3Vcc信号然后立即恢复为大于1/3Vcc的信号时，3脚输出高电平(暂稳态)持续一段时间后(这个持续的时间正比于R1C1)翻转为低电平(稳态)。电容器充电回路：电源正极→R1→C1→电源负极。电容器放电回路：C1→7脚。无稳态电路刚通电时，电容器C上没有电荷(上极板电位很低)，3脚输出为高电平(暂稳态)。在3脚高电平期间7脚关闭，电源通过电阻R1、R2对电容器充电，当电容器上极板电位升高至2/3Vcc时，3脚翻转为低电平(另一个暂稳态)。在3脚低电平期间7脚导通，电容器通过电阻R2放电，当电容器上极板电位降低至1/3Vcc时，3脚翻转为高电平。两个暂稳态交替出现，周而复始，3脚输出为方波脉冲信号。通电时间相对于总时间所占的比例叫占空比。当R1远远小于R2时，占空比为50%。电子控制技术选考复习——555电路专题复习1．[2017嘉兴模拟]如图所示是水箱水温控制实验电路图，其中NE555是时基集成电路，其功能见图中表格。电路中Rt1、Rt2是负温度系数热敏电阻，用于检测水的实际温度。原水箱中水的温度设定在50℃～70(℃水在升温过程中V1亮，水在降温过程中V1灭)，现需要改变水温的控制区间，将水的温度控制在40℃～80℃，则正确的调整方法是()A．减小电阻R1，减小电阻R2B．减小电阻R1，增大电阻R2C．增大电阻R1，减小电阻R2D．增大电阻R1，增大电阻R22．如图所示是某水箱温度自动控制装置部分电路。集成电路是555，Rt1、Rt2均为负温度系数的热敏电阻，Rp1、Rp2是可变电阻。请完成以下任务。(1)当Rt1检测到温度小于20℃时，开始加热；Rt2检测到温度大于24℃时，停止加热。请根据电路的逻辑关系在a、b两个虚线框中，用适当的导线进行连接。(2)如图所示当水温处于22℃时，3脚的电平是(在①高电平；②低电平；③无法确定中选中一项，将序号填在“”处)。(3)请你在下图中虚线框内画出合适的一个逻辑门，使得水位过低时电热器不加热。(4)按上图电路连接并进行调试时，发现不管水位、温度高低，加热器一直不停的加热。产生该故障的原因是(在①继电器线圈断路；②二极管D1击穿；③三极管V击穿；④电阻R4虚焊选中一项，将序号填在“”处)。3.[变式训练]如图所示是某水箱温度自动控制装置部分电路。集成电路是555，各引脚的逻辑关系见表，Rt1、Rt2均为负温度系数的热敏电阻，Rp1、Rp2是可变电阻。请完成以下任务。(1)当Rt1检测到温度小于20℃时，开始加热；Rt2检测到温度大于24℃时，停止加热。请根据电路的逻辑关系在a、b两个虚线框中，用适当的导线进行连接。(2)如图所示当水温处于26℃时，3脚的电平是(在①高电平；②低电平；③无法确定中选中一项，将序号填在“”处)。(3)当水位过低时电热器不加热，为实现这一功能，A、B、Y之间的逻辑关系是。4．如图a所示是小明设计的升旗控制系统。当按下按键开关SW1时...
