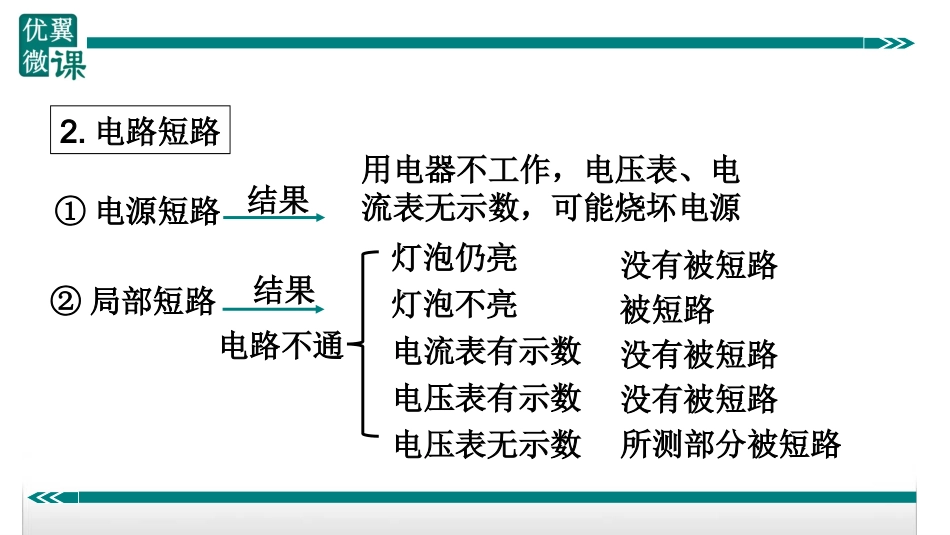

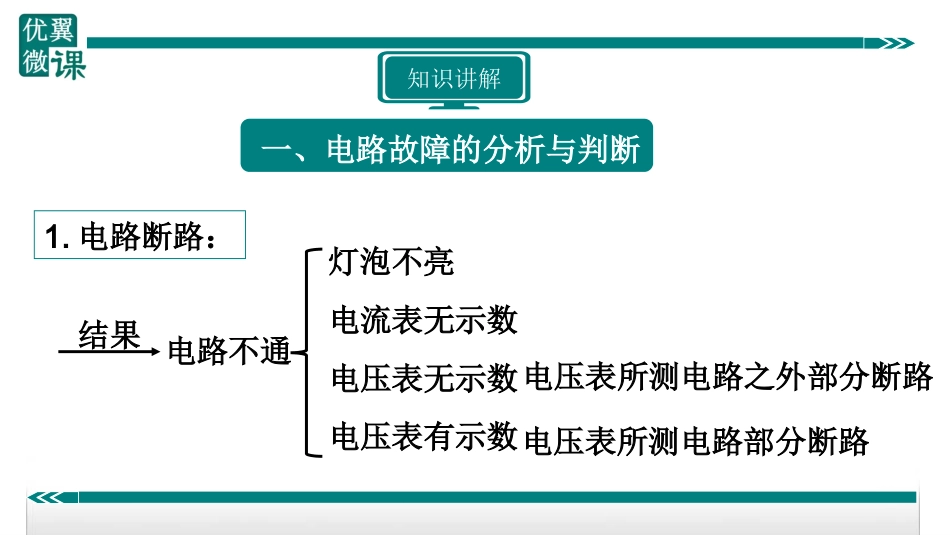

初中物理知识点精讲课程.youyi100.com优翼微课欧姆定律应用之电路故障分析知识讲解一、电路故障的分析与判断1.电路断路：结果电路不通灯泡不亮电流表无示数电压表无示数电压表有示数电压表所测电路之外部分断路电压表所测电路部分断路2.电路短路①电源短路结果用电器不工作，电压表、电流表无示数，可能烧坏电源②局部短路结果电路不通灯泡仍亮灯泡不亮电流表有示数电压表无示数电压表有示数没有被短路被短路没有被短路没有被短路所测部分被短路二、判断电路故障的方法①灯泡发光②不发光③移动变阻器亮度不变④闭合开关，灯泡先变亮然后熄灭电路通路小灯泡断路、灯泡短路滑动变阻器连接错误滑动变阻器接入电路阻值太小，使电流过大，烧坏灯泡1.灯泡发光情况①电流表有示数电流表两接线柱到电源两极间的电路连通②电流表无示数电流表两接线柱到电源两极间断路电流表被短路电流表接线柱接触不良③电流表指针反转电流表正负接线柱接反了④电流表指针偏到了最大刻度右侧电流表量程选小了2.电流表①电压表有示数电压表两接线柱到电源两极间的电路连通②电压表无示数电压表两接线柱到电源两极间断路与电压表相并联的部分电路被短路电压表接线柱接触不良③电压表指针反转电压表正负接线柱接反了④电压表指针偏到了最大刻度右侧电压表量程选小了与电压表并联的部分电路出现断路3.电压表拓展应用1.如图:开关闭合后，发现电压表的指针不动，不可能出现的故障是（）A.L1灯丝断了B.L2灯丝断了C.L2短路D.电压表出现断路思路分析：用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了。B2.如图所示电路，闭合开关，电流表无示数，电压表有示数，故障原因可能是（）A.Rl短路B.Rl断路C.R2断路D.R2短路思路分析：根据电路图可知，电阻Rl,R2串联，电压表测R2两端电压。开关闭合时，电流表无示数，说明电路为断路。然后根据电压表的示数确定电路故障的具体位置。C3.如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动。则电路中的故障可能是（）A.小灯泡短路B.电流表断路C.小灯泡断路D.电压表短路思路分析：（1）电压表有示数，说明电压表的两个接线柱和电源的两极连接的电路中无断路（2）电流表指针几乎不动，说明电路中电阻很大，可能是断路了。C4.如图电路中，电源电压保持不变，灯泡L、电阻R可能出现断路故障，若在灯泡L两端并联一根导线，闭合电键S：①两个电表中示数一定大于零的电表是_____表，②若电流表的指针有明显的偏转，则电路中的故障是_________。思路分析：灯L和电阻R串联，电压表测电阻两端电压，电流表测电路中的电流；然后根据灯泡L或电阻R断路，并在灯泡L两端并联一根导线，闭合电键后，确定电路的情况，分析仪表示数的变化。灯泡断路电压归纳总结3.电压表：有无示数、指针偏转一、电路故障的分析与判断：1.电路断路：2.电路短路①电源短路②局部短路二、判断电路故障的方法1.灯泡：发光情况2.电流表：有无示数、指针偏转更多精彩视频内容，敬请关注2607159237@qq.comwww.youyi100.comyouyicongshu100vk.youyi100.com
