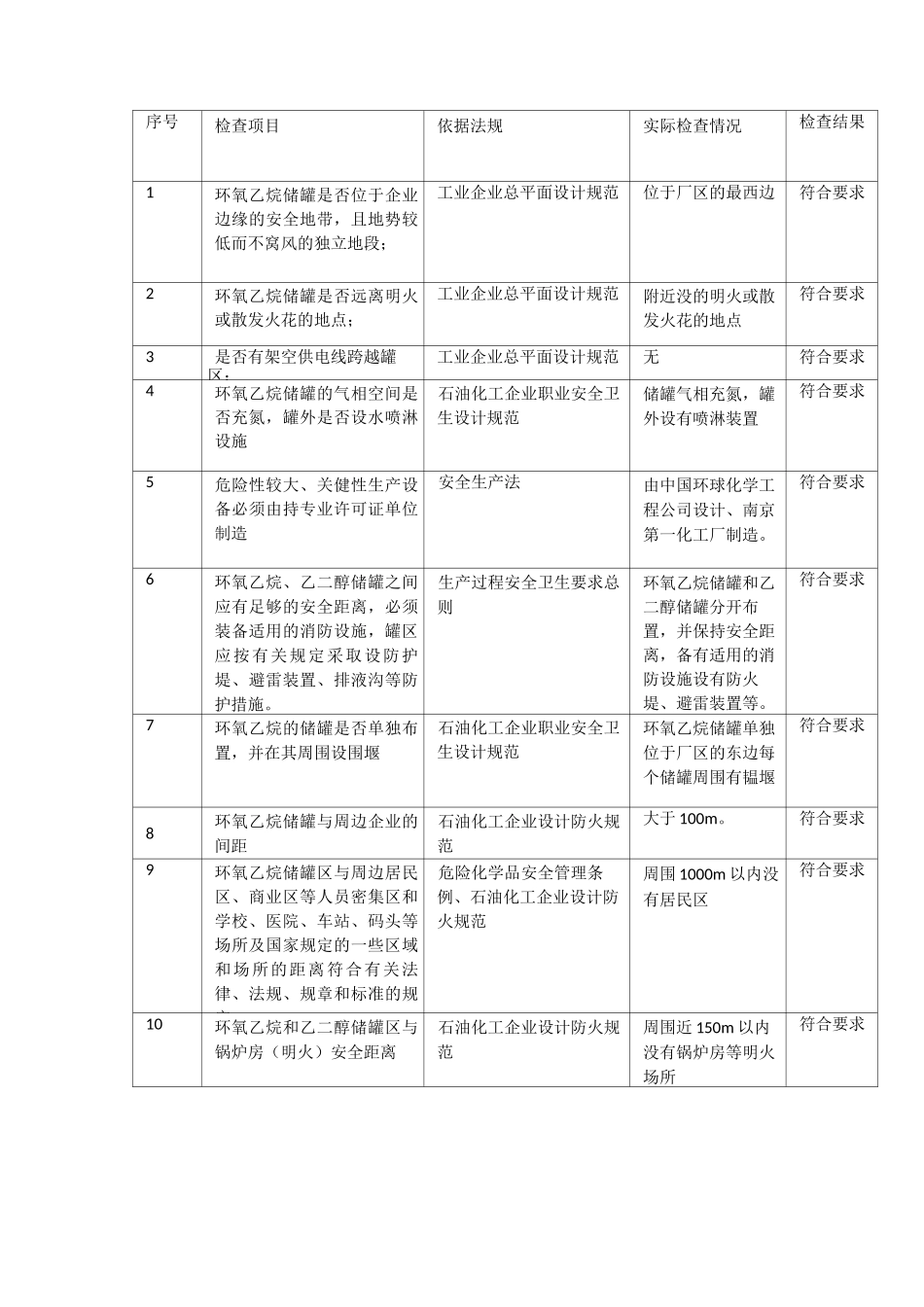

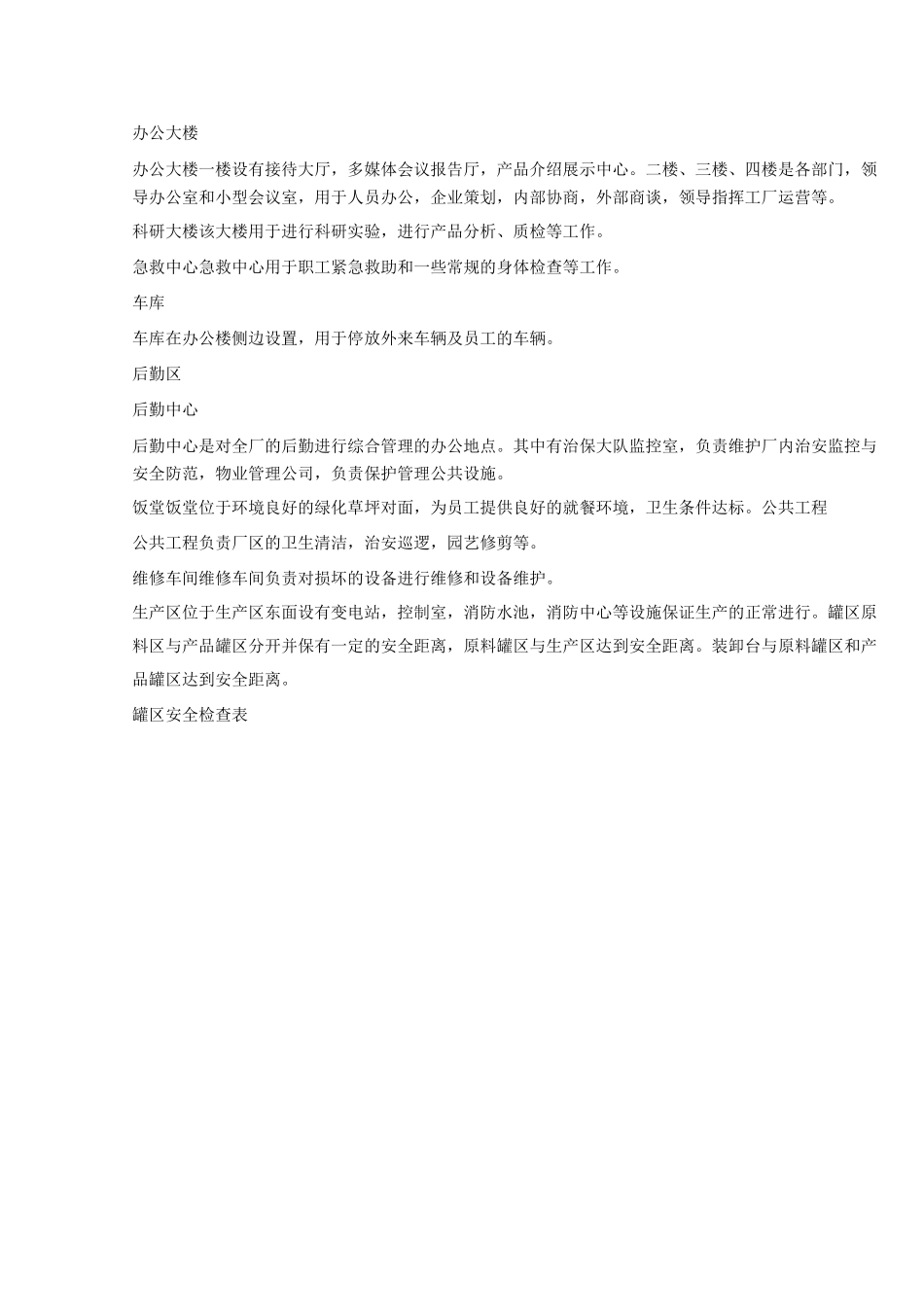

厂区的平面布置说明设计依据与标准1．《建筑设计防火规范》GB50016-20062.《石油化工厂区绿化设计规范》SH3008-20003.《工业企业总平面设计规范》GB50187-20084.《石油化工企业厂区总平面布置设计规范》SH/T3053-20025.《石油化工企业设计防火规范》GB50160-20086.《工业企业厂内运输安全》GB4387-2008总体布局分析全厂设计为长316m,宽180m的长方形平地，占地面积56880m2。总图设置有生产区、原料和产品储罐区、装卸台、食堂、车库、控制室、办公楼、后勤中心、消防中心、维修车间、公共工程、质检中心、科研部等其他配备室和处理处。本项目公用工程供热、供气、供风、供氮和空气调节，全部由石化工业区供应不再新建。平面布置图如下图所示。全厂由罐区、生产区、办公区、后勤区四大部分组成。该地受海洋季风气候影响，每年5-8月，盛行偏南风，10月-笠年3月盛行偏北风。根据规定，将职工生活区布置在上风侧，将生产车间及罐区布置在最小频率风向上风侧。厂区道路设计符合设计规范，交通方便，布置合理。绿化率在充分利用土地的条件下达到国家标准。在厂区南侧预留有发展用地，以用于二期发展。布局构思厂区东正门设置入口，在西侧设置有货流入口和货流出口，厂内办公区设置在正门处，有利于对外联络，易于贵宾参观，兄弟企业观摩，商贸公司入内商谈等，东北方向为后勤区，符合风向要求，设置有职工饭堂、绿化设施等公共福利设施。各分区说明办公区办公大楼办公大楼一楼设有接待大厅，多媒体会议报告厅，产品介绍展示中心。二楼、三楼、四楼是各部门，领导办公室和小型会议室，用于人员办公，企业策划，内部协商，外部商谈，领导指挥工厂运营等。科研大楼该大楼用于进行科研实验，进行产品分析、质检等工作。急救中心急救中心用于职工紧急救助和一些常规的身体检查等工作。车库车库在办公楼侧边设置，用于停放外来车辆及员工的车辆。后勤区后勤中心后勤中心是对全厂的后勤进行综合管理的办公地点。其中有治保大队监控室，负责维护厂内治安监控与安全防范，物业管理公司，负责保护管理公共设施。饭堂饭堂位于环境良好的绿化草坪对面，为员工提供良好的就餐环境，卫生条件达标。公共工程公共工程负责厂区的卫生清洁，治安巡逻，园艺修剪等。维修车间维修车间负责对损坏的设备进行维修和设备维护。生产区位于生产区东面设有变电站，控制室，消防水池，消防中心等设施保证生产的正常进行。罐区原料区与产品罐区分开并保有一定的安全距离，原料罐区与生产区达到安全距离。装卸台与原料罐区和产品罐区达到安全距离。罐区安全检查表序号检查项目依据法规实际检查情况检查结果1环氧乙烷储罐是否位于企业边缘的安全地带，且地势较低而不窝风的独立地段；工业企业总平面设计规范位于厂区的最西边符合要求2环氧乙烷储罐是否远离明火或散发火花的地点；工业企业总平面设计规范附近没的明火或散发火花的地点符合要求3是否有架空供电线跨越罐区；工业企业总平面设计规范无符合要求4环氧乙烷储罐的气相空间是否充氮，罐外是否设水喷淋设施石油化工企业职业安全卫生设计规范储罐气相充氮，罐外设有喷淋装置符合要求5危险性较大、关健性生产设备必须由持专业许可证单位制造安全生产法由中国环球化学工程公司设计、南京第一化工厂制造。符合要求6环氧乙烷、乙二醇储罐之间应有足够的安全距离，必须装备适用的消防设施，罐区应按有关规定采取设防护堤、避雷装置、排液沟等防护措施。生产过程安全卫生要求总则环氧乙烷储罐和乙二醇储罐分开布置，并保持安全距离，备有适用的消防设施设有防火堤、避雷装置等。符合要求7环氧乙烷的储罐是否单独布置，并在其周围设围堰石油化工企业职业安全卫生设计规范环氧乙烷储罐单独位于厂区的东边每个储罐周围有韫堰符合要求8环氧乙烷储罐与周边企业的间距石油化工企业设计防火规范大于100m。符合要求9环氧乙烷储罐区与周边居民区、商业区等人员密集区和学校、医院、车站、码头等场所及国家规定的一些区域和场所的距离符合有关法律、法规、规章和标准的规定危险化学品安全管理条例、石油化工企业设计防火规范周围1000m以内没有居民区符合要求10环氧乙烷和乙二醇储罐区...
