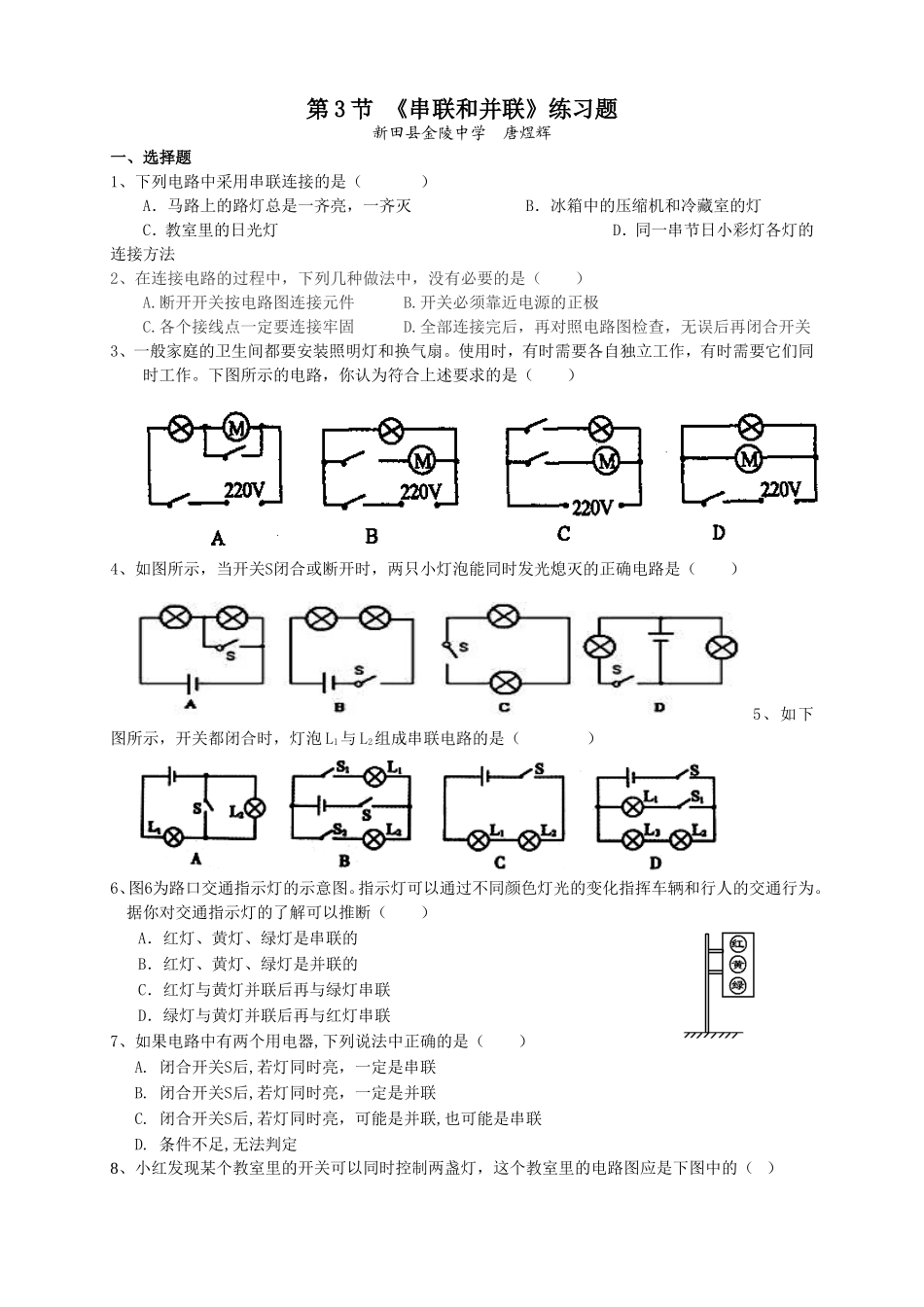

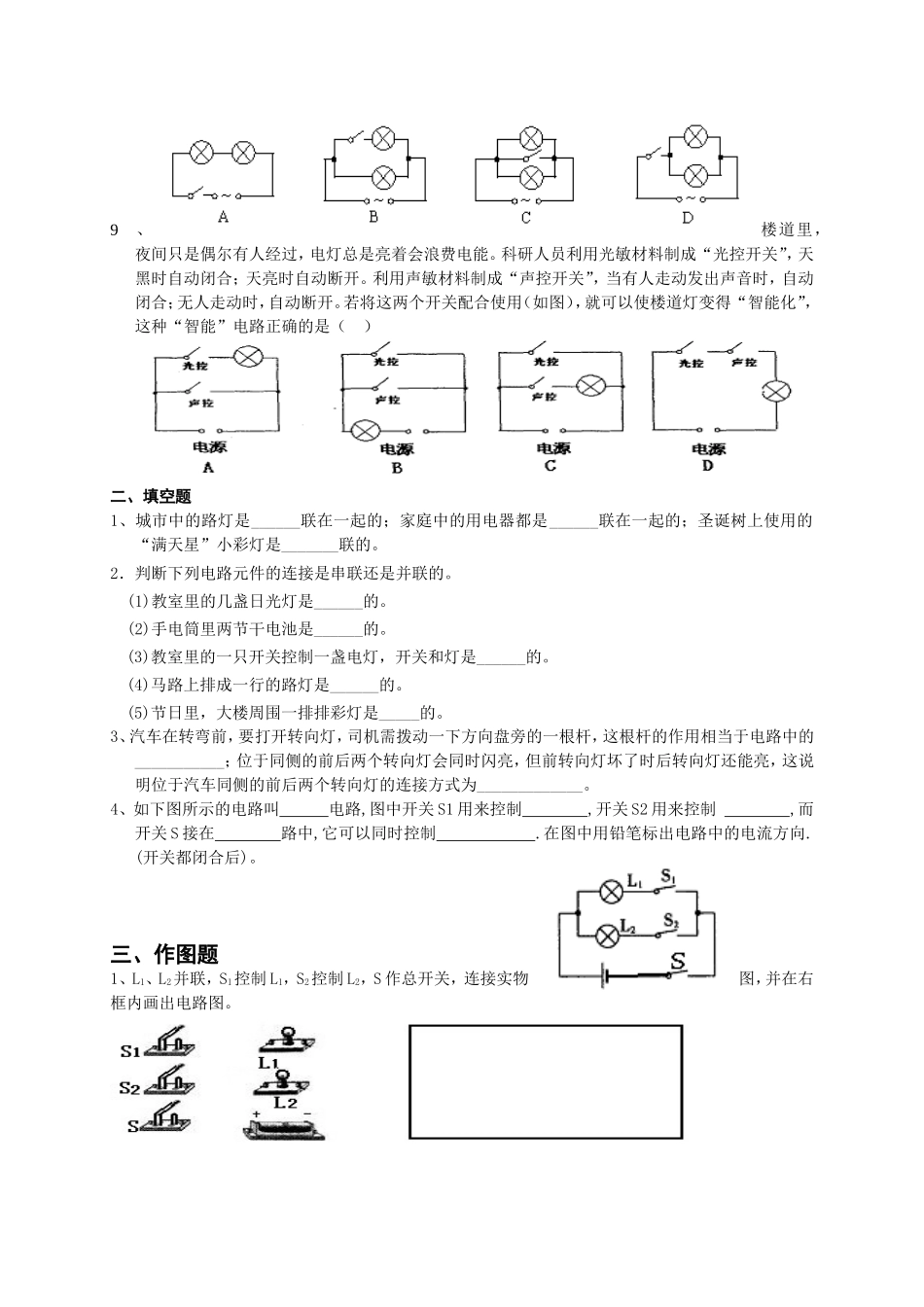

第3节《串联和并联》练习题新田县金陵中学唐煜辉一、选择题1、下列电路中采用串联连接的是（）A．马路上的路灯总是一齐亮，一齐灭B．冰箱中的压缩机和冷藏室的灯C．教室里的日光灯D．同一串节日小彩灯各灯的连接方法2、在连接电路的过程中，下列几种做法中，没有必要的是（）A.断开开关按电路图连接元件B.开关必须靠近电源的正极C.各个接线点一定要连接牢固D.全部连接完后，再对照电路图检查，无误后再闭合开关3、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。下图所示的电路，你认为符合上述要求的是（）4、如图所示，当开关S闭合或断开时，两只小灯泡能同时发光熄灭的正确电路是（）5、如下图所示，开关都闭合时，灯泡L1与L2组成串联电路的是（）6、图6为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联7、如果电路中有两个用电器,下列说法中正确的是（）A.闭合开关S后,若灯同时亮，一定是串联B.闭合开关S后,若灯同时亮，一定是并联C.闭合开关S后,若灯同时亮，可能是并联,也可能是串联D.条件不足,无法判定8、小红发现某个教室里的开关可以同时控制两盏灯，这个教室里的电路图应是下图中的（）9、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）二、填空题1、城市中的路灯是______联在一起的；家庭中的用电器都是______联在一起的；圣诞树上使用的“满天星”小彩灯是_______联的。2．判断下列电路元件的连接是串联还是并联的。(1)教室里的几盏日光灯是______的。(2)手电筒里两节干电池是______的。(3)教室里的一只开关控制一盏电灯，开关和灯是______的。(4)马路上排成一行的路灯是______的。(5)节日里，大楼周围一排排彩灯是_____的。3、汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中的___________；位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为_____________。4、如下图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时控制.在图中用铅笔标出电路中的电流方向.(开关都闭合后)。三、作图题1、L1、L2并联，S1控制L1，S2控制L2，S作总开关，连接实物图，并在右框内画出电路图。2、如下图所示，根据图甲所示电路图，用笔画线作导线，将图乙中的元件连接起来.(要求导线不交叉)
