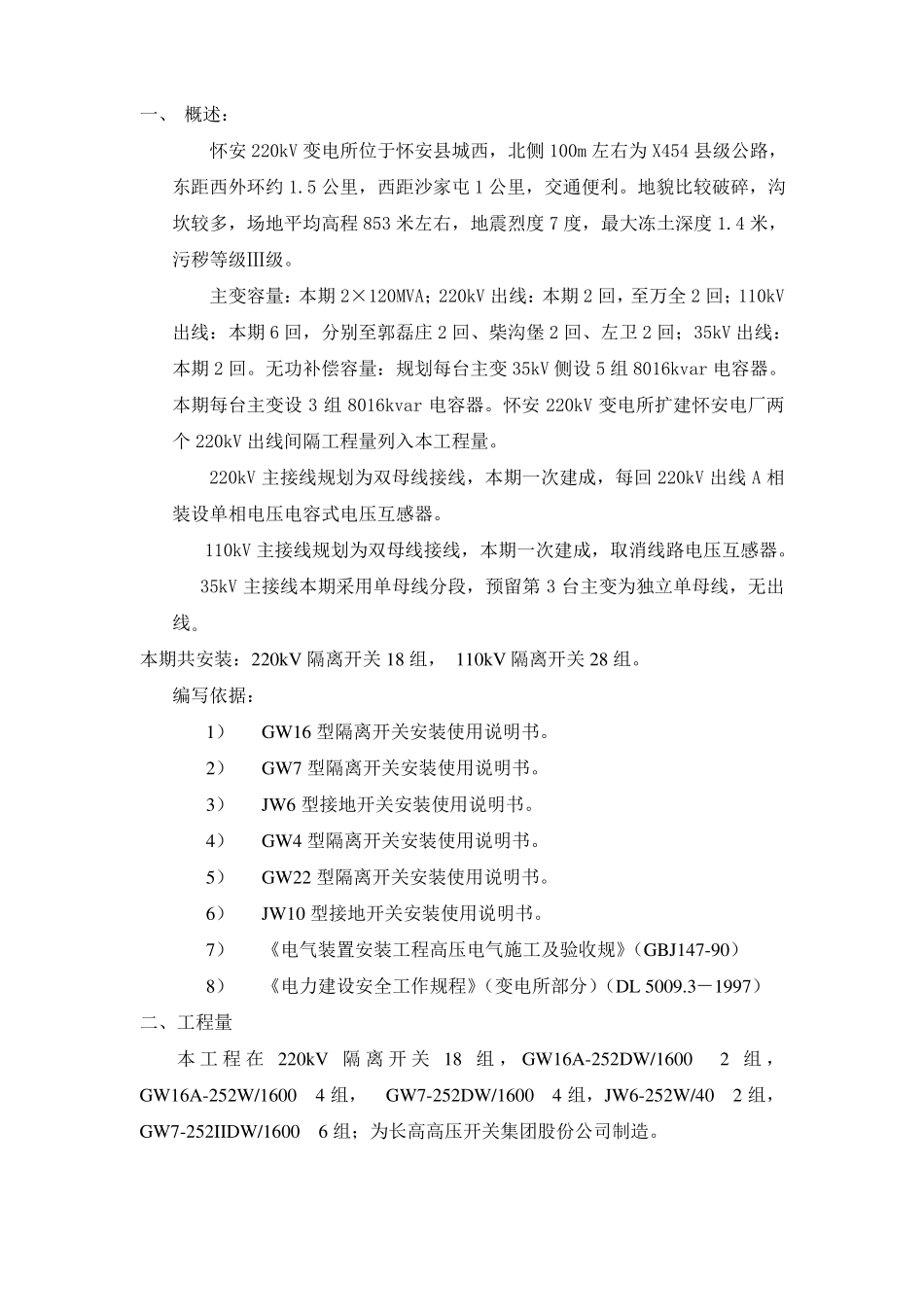

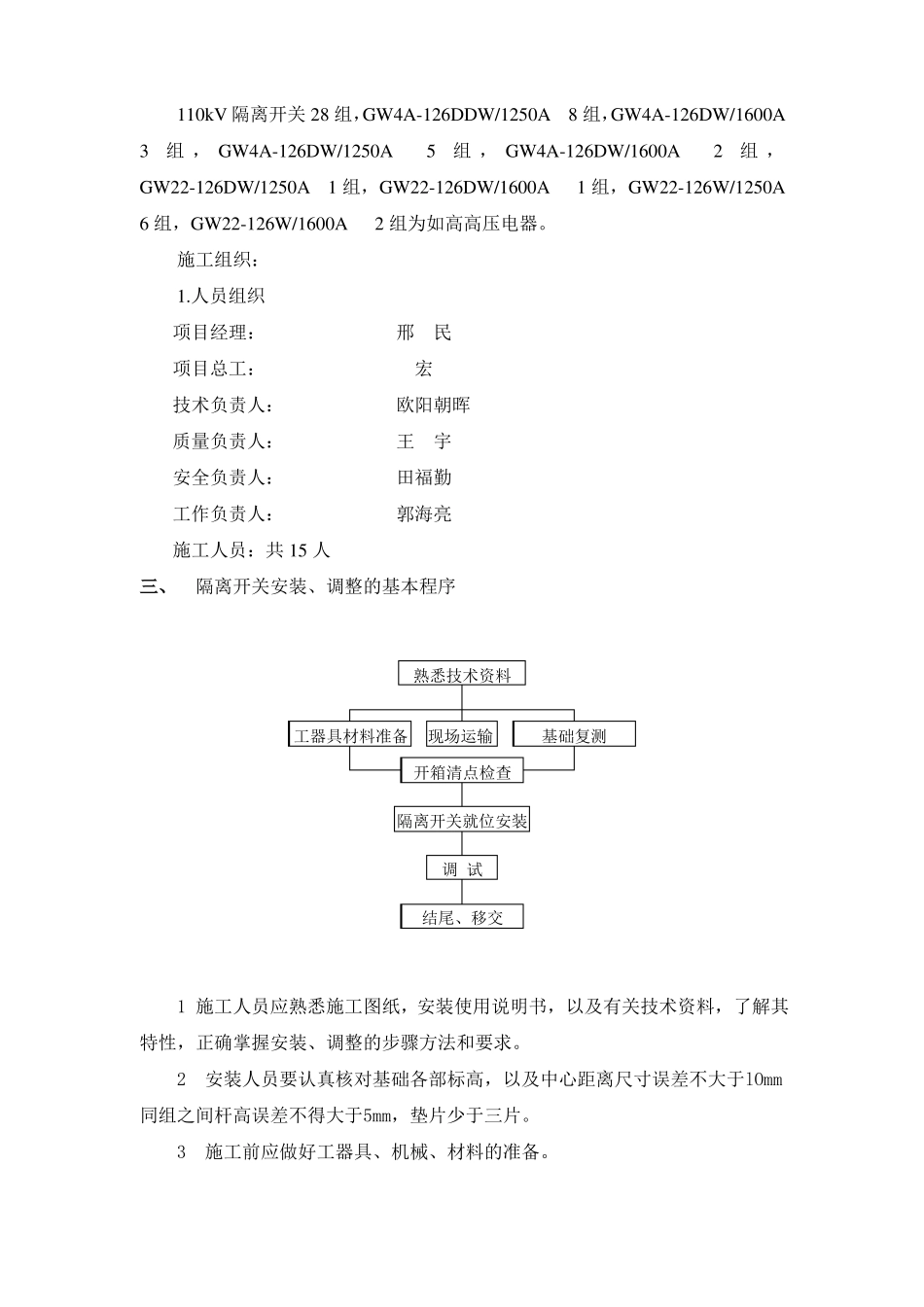

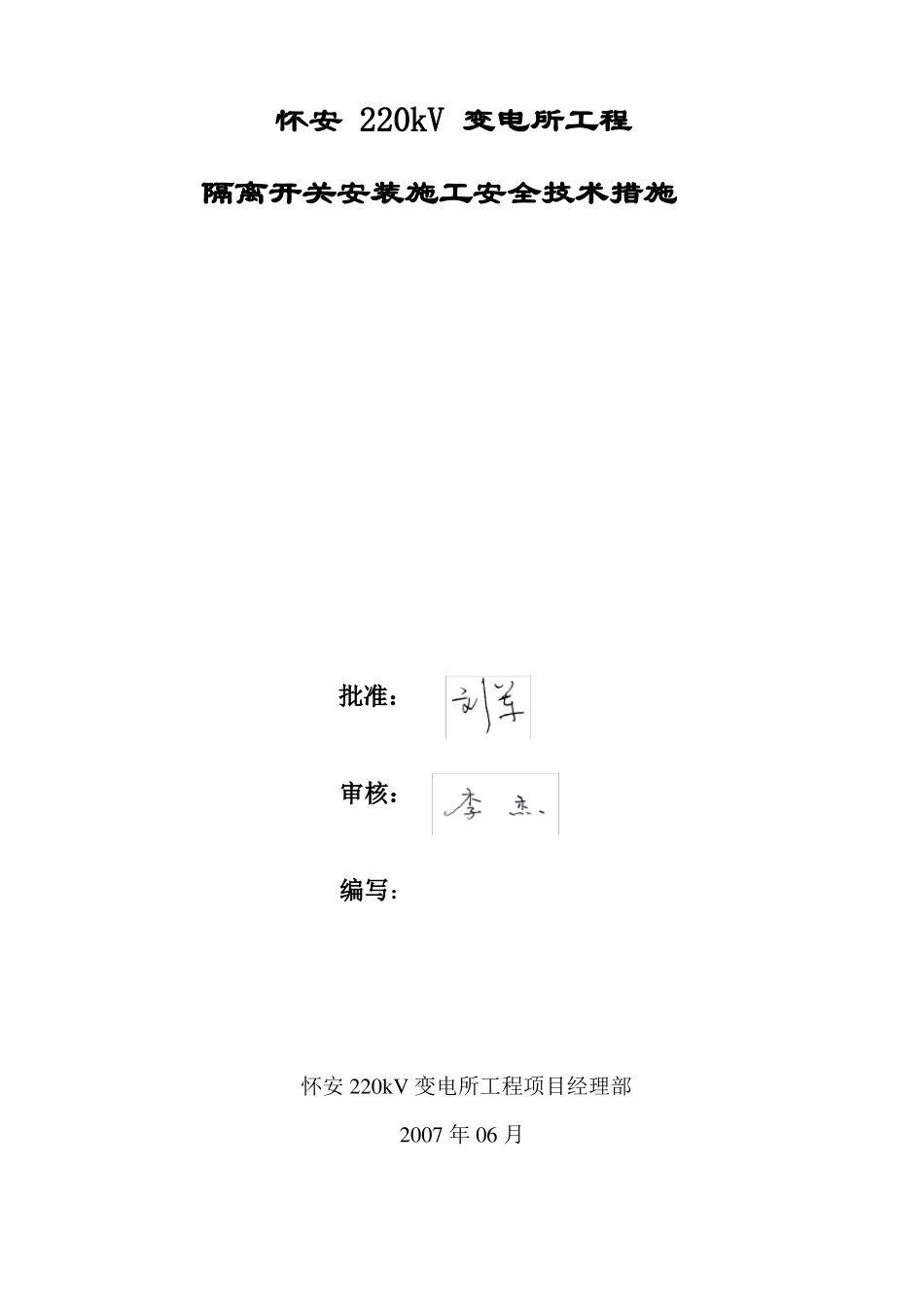

怀安220kV变电所工程隔离开关安装施工安全技术措施批准：审核：编写：怀安220kV变电所工程项目经理部2007年06月一、概述：怀安220kV变电所位于怀安县城西，北侧100m左右为X454县级公路，东距西外环约1.5公里，西距沙家屯1公里，交通便利。地貌比较破碎，沟坎较多，场地平均高程853米左右，地震烈度7度，最大冻土深度1.4米，污秽等级Ⅲ级。主变容量：本期2×120MVA；220kV出线：本期2回，至万全2回；110kV出线：本期6回，分别至郭磊庄2回、柴沟堡2回、左卫2回；35kV出线：本期2回。无功补偿容量：规划每台主变35kV侧设5组8016kvar电容器。本期每台主变设3组8016kvar电容器。怀安220kV变电所扩建怀安电厂两个220kV出线间隔工程量列入本工程量。220kV主接线规划为双母线接线，本期一次建成，每回220kV出线A相装设单相电压电容式电压互感器。110kV主接线规划为双母线接线，本期一次建成，取消线路电压互感器。35kV主接线本期采用单母线分段，预留第3台主变为独立单母线，无出线。本期共安装：220kV隔离开关18组，110kV隔离开关28组。编写依据：1）2）3）4）5）6）7）8）二、工程量本工程在220kV隔离开关18组，GW16A-252DW/16002组，GW16A-252W/16004组，GW7-252DW/16004组，JW6-252W/402组，GW7-252IIDW/16006组；为长高高压开关集团股份公司制造。GW16型隔离开关安装使用说明书。GW7型隔离开关安装使用说明书。JW6型接地开关安装使用说明书。GW4型隔离开关安装使用说明书。GW22型隔离开关安装使用说明书。JW10型接地开关安装使用说明书。《电气装置安装工程高压电气施工及验收规》（GBJ147-90）《电力建设安全工作规程》（变电所部分）（DL5009.3－1997）110kV隔离开关28组，GW4A-126DDW/1250A8组，GW4A-126DW/1600A3组，GW4A-126DW/1250A5组，GW4A-126DW/1600A2组，GW22-126DW/1250A1组，GW22-126DW/1600A1组，GW22-126W/1250A6组，GW22-126W/1600A2组为如高高压电器。施工组织：1.人员组织项目经理：邢民项目总工：宏技术负责人：欧阳朝晖质量负责人：王宇安全负责人：田福勤工作负责人：郭海亮施工人员：共15人三、隔离开关安装、调整的基本程序1施工人员应熟悉施工图纸，安装使用说明书，以及有关技术资料，了解其特性，正确掌握安装、调整的步骤方法和要求。2安装人员要认真核对基础各部标高，以及中心距离尺寸误差不大于lOmm同组之间杆高误差不得大于5mm，垫片少于三片。3施工前应做好工器具、机械、材料的准备。熟悉技术资料工器具材料准备现场运输开箱清点检查隔离开关就位安装调试结尾、移交基础复测3.1除特用机械外，尚需准备:(表1)名称电焊机台钻扳手梯子3.2消耗材料(表2)名称数量名称数量备注稀料1L汗布1kg黄油500g垫铁机油50ml复合脂2合棉丝1kg油漆灰漆、黑漆、银粉漆、相序漆4、保管、现场运输4.1设备到现场后注意保管，随产品带来的零件、备品备件及贵重物品要有专人妥善保管、以防丢失。4.2短途运输中应采取防倾倒和强烈震动措施，瓷瓶部分应加强保护。5、开箱清点、检查5.1开箱清点检查时应有专人负责并记录，遇有缺损情况时应及时上报。5.2拆箱时不得损坏瓷质部分、设备导电部分，及传动部件。5.3拆箱时取出的产品合格证明书、安装使用说明书、等随产品带来的技术文件、及备品备件必须妥善保管。5.4应检查设备型号，应符合设计要求，清点附件是否齐全。四、隔离开关安装1．下底盘安装（1）进行安装前，确保下从动底盘上的系列号与下主动地盘上的系列号相同。（2）用水平仪检查所有支承绝缘子的表面，尤其是支承旋转绝缘子的底部旋转碟片，要求这些表面在互相垂直的两个方向都是水平的，必要时可借助拧紧螺母来调节。2.柱形绝缘子安装（1）用水平仪检查柱形绝缘子的上法兰，确保水平并保证绝缘子的轴线垂直对中。（2）必要时，在绝缘子的下法兰和下底座的板面之间塞入C形垫片，检查数量l台l台2套2个名称撬棍手锤线坠数量2根2把2个备注各绝缘子轴线间的距离，拧紧紧固螺栓。3.旋转绝缘子安装（1）将旋转绝缘子置于地面，在其上环上装上旋转碟片，用特制螺订、垫片和螺母紧固。（2）将旋转绝缘子立起，然后慢慢放下动过流部件，确保绝缘子上环上的孔与法兰孔对中；如果...
