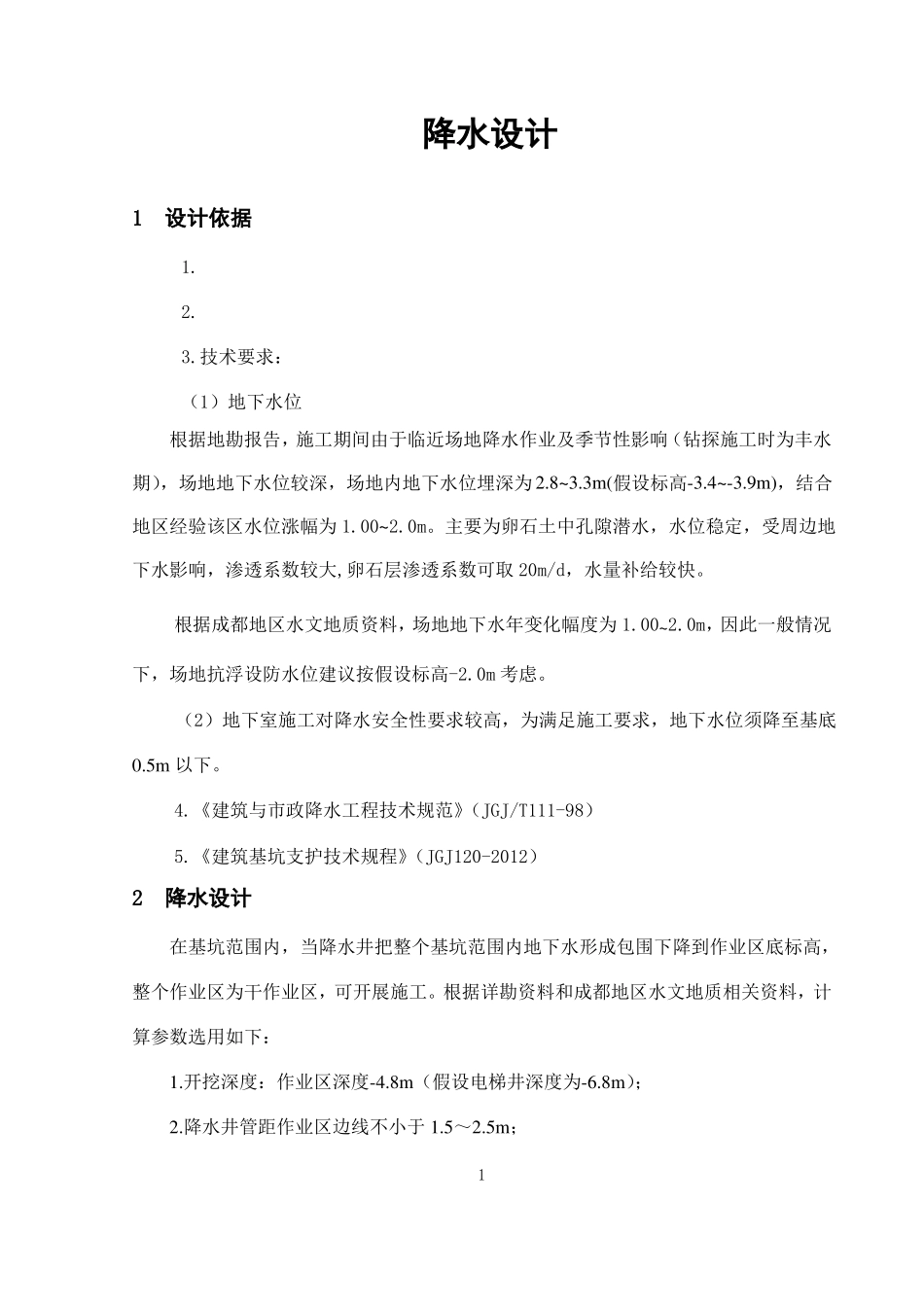

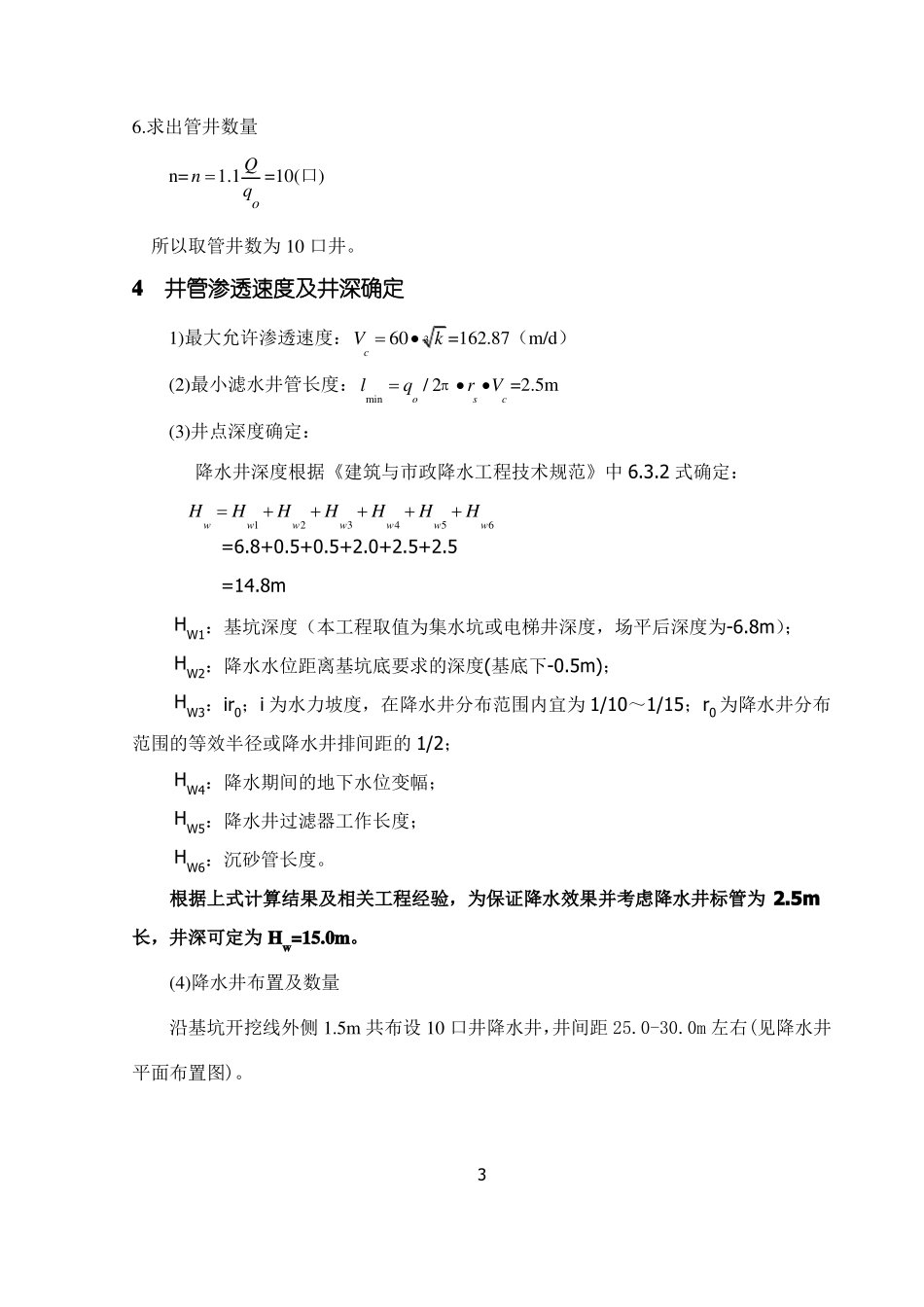

降水设计1设计依据1.2.3.技术要求：（1）地下水位根据地勘报告，施工期间由于临近场地降水作业及季节性影响（钻探施工时为丰水期），场地地下水位较深，场地内地下水位埋深为2.8~3.3m(假设标高-3.4~-3.9m)，结合地区经验该区水位涨幅为1.00~2.0m。主要为卵石土中孔隙潜水，水位稳定，受周边地下水影响，渗透系数较大,卵石层渗透系数可取20m/d，水量补给较快。根据成都地区水文地质资料，场地地下水年变化幅度为1.00~2.0m，因此一般情况下，场地抗浮设防水位建议按假设标高-2.0m考虑。（2）地下室施工对降水安全性要求较高，为满足施工要求，地下水位须降至基底0.5m以下。4.《建筑与市政降水工程技术规范》（JGJ/T111-98）5.《建筑基坑支护技术规程》（JGJ120-2012）2降水设计在基坑范围内，当降水井把整个基坑范围内地下水形成包围下降到作业区底标高，整个作业区为干作业区，可开展施工。根据详勘资料和成都地区水文地质相关资料，计算参数选用如下：1.开挖深度：作业区深度-4.8m（假设电梯井深度为-6.8m）；2.降水井管距作业区边线不小于1.5～2.5m；13.设计降深：sd=-2.0-（-6.8-0.5）=4.30m；4.含水层厚度：地下含水层厚取H=20.0m；5.渗透系数：由地勘资料，该场地砂卵石层平均渗透系数K取20m/d。3水文地质计算1.降水验算基坑降水设计计算模型详见下图。r0SwShLl0HR2.基坑中心点起算的等效半径图一基坑降水计算简图roA/=22.85mA为基坑面积，约1640.0m2。3.潜水含水层的影响半径RR2swkH=400.0msw为井水位降深，sw小于10时取sw=10.0m4.基坑涌水量：Qk(2Hsd)sdRln1ro=3486.82(m3/d)5.确定单井出水量qo120rsl3k=383.55(m3/d)26.求出管井数量n=n1.1Q=10(口)qo所以取管井数为10口井。4井管渗透速度及井深确定1)最大允许渗透速度：Vc603k=162.87（m/d）(2)最小滤水井管长度：lminqo/2rsVc=2.5m(3)井点深度确定：降水井深度根据《建筑与市政降水工程技术规范》中6.3.2式确定：HwHw1Hw2Hw3Hw4Hw5Hw6=6.8+0.5+0.5+2.0+2.5+2.5=14.8mHW1：基坑深度（本工程取值为集水坑或电梯井深度，场平后深度为-6.8m）；HW2：降水水位距离基坑底要求的深度(基底下-0.5m)；HW3：ir0；i为水力坡度，在降水井分布范围内宜为1/10～1/15；r0为降水井分布范围的等效半径或降水井排间距的1/2；HW4：降水期间的地下水位变幅；HW5：降水井过滤器工作长度；HW6：沉砂管长度。根据上式计算结果及相关工程经验，为保证降水效果并考虑降水井标管为2.5m长，井深可定为Hw=15.0m。(4)降水井布置及数量沿基坑开挖线外侧1.5m共布设10口井降水井，井间距25.0-30.0m左右(见降水井平面布置图)。35降水井施工5.1降水施工工艺5.1.1施工流程降水井施工流程如下图所示。校核孔深测量放线钻机定位成孔安装电路安装井管填砾洗井安装排水管安装水泵修沉砂池降水5.1.2施工流程简述（1）测量放线根据甲方现场给定的控制点及降水平面图和相关设计文件，测量放出各井位，并打入木桩，涂上红油漆作标记。（2）凿井基坑支护设计文件采用CZ－22型冲击钻机成井，泥浆护壁工艺成孔，要求成孔井径为600mm。井身保持圆正，以确保填砾厚度。井身保持垂直，顶角的倾斜不得超过14度。在成孔中有大量泥浆，为了保持施工场地的整洁，应先在井点旁挖泥浆沉淀池，待泥浆沉淀一段时间后同土方开一起挖出运走。（3）吊装井管（滤管）经现场技术负责人验收合格后，用抽筒清孔，吊装井管。井管之间焊接牢固，安装垂直。若采用旋挖钻机成孔，由于孔径较大，须保证井管居中下入。（4）填砾填料规格为5～15mm砾石，填至距地面2m左右采用粘土回填封闭。滤料的实际填入量不应小于理论计算量。（5）洗井采用空压机、活塞联合洗井，空压机洗清之后再用活塞洗井；重复以上洗井过程，洗井至井管通畅、水清，达到正常抽水时含砂率小于1/20000的规范要求。洗井时间的控制：每井活塞洗井原则上不少于两次，每次提拉活塞不少于2小时，空压机洗井原则不少于2个台班，以确保降水质量，但洗井结束时间最终以达到水较清澈为止。（6）抽水试验：洗进完毕作好简易抽水试验，以确定该井的产水量。5.2降水过程控制1)、抽...
