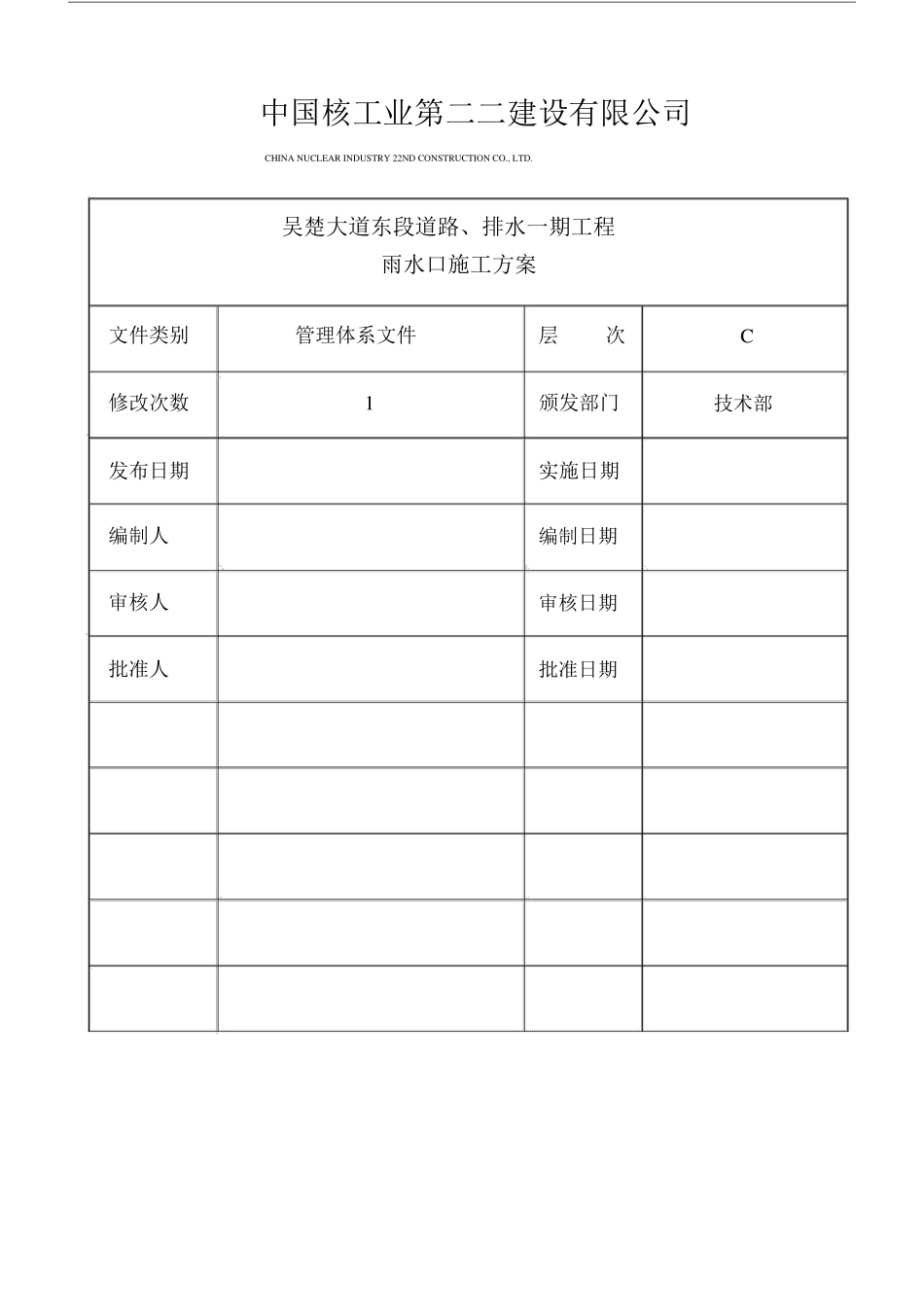

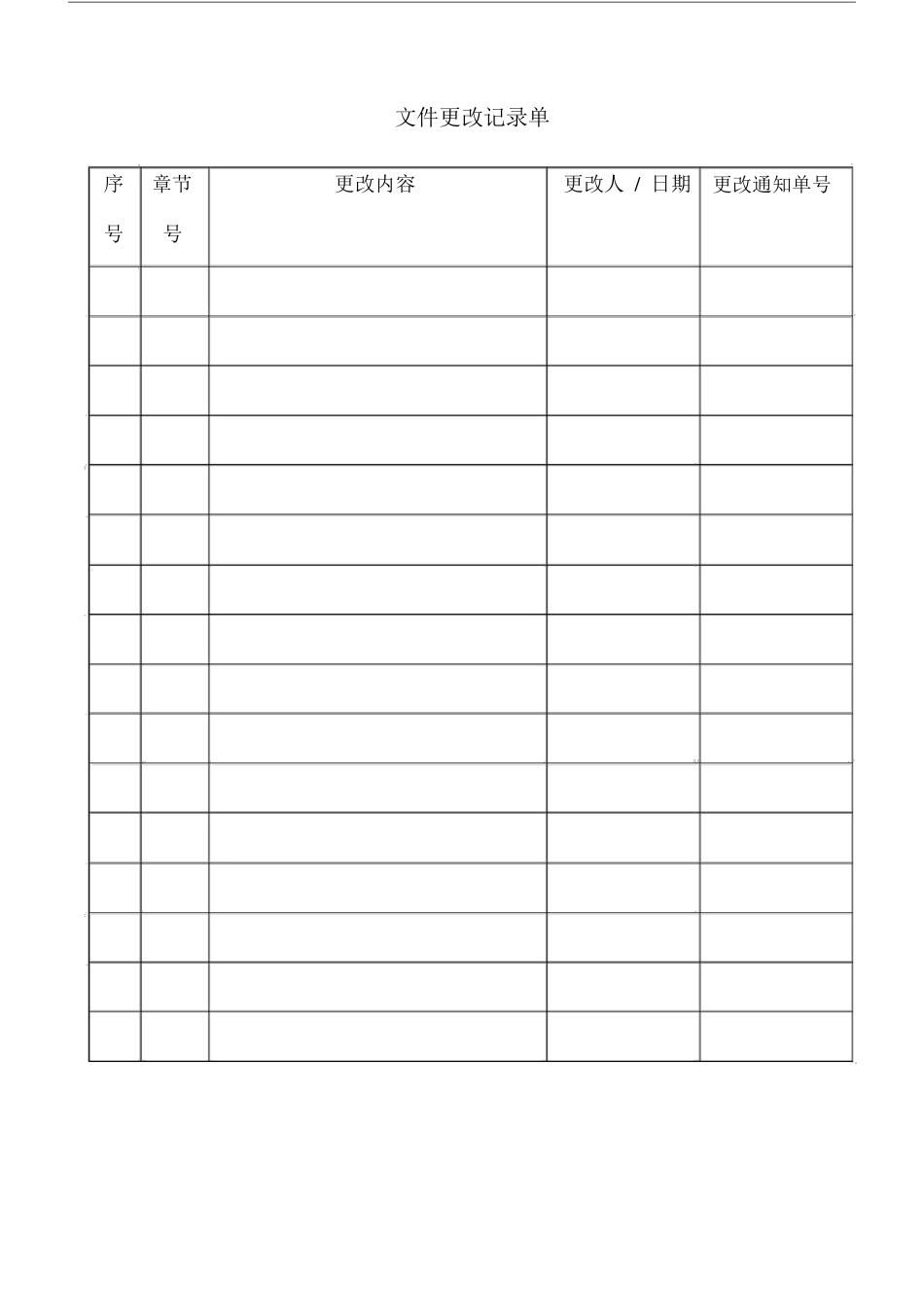

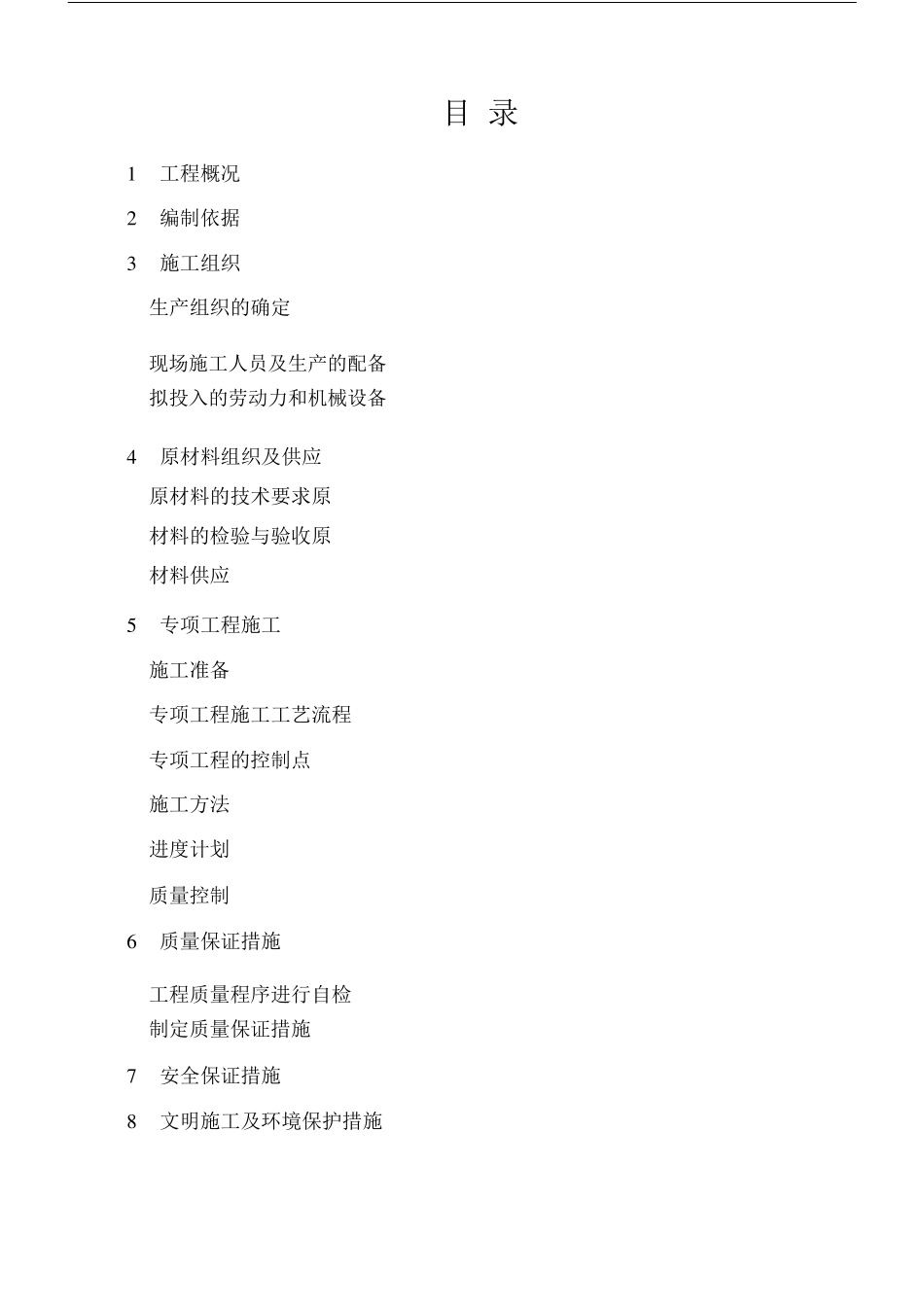

中国核工业第二二建设有限公司CHINANUCLEARINDUSTRY22NDCONSTRUCTIONCO.,LTD.吴楚大道东段道路、排水一期工程雨水口施工方案文件类别修改次数发布日期编制人审核人批准人管理体系文件1层次C技术部颁发部门实施日期编制日期审核日期批准日期文件更改记录单序章节号更改内容更改人/日期更改通知单号号目录1工程概况2编制依据3施工组织生产组织的确定现场施工人员及生产的配备拟投入的劳动力和机械设备4原材料组织及供应原材料的技术要求原材料的检验与验收原材料供应5专项工程施工施工准备专项工程施工工艺流程专项工程的控制点施工方法进度计划质量控制6质量保证措施工程质量程序进行自检制定质量保证措施7安全保证措施8文明施工及环境保护措施1工程概况吴楚大道东段道路、排水一期工程雨水管位于道路两侧距道路中心线22米处的花坛和机动车道下方，收集本路段雨水。沿雨水主干管每隔40米左右设检查井1座；另在车行道两侧相应布置单箅偏沟式雨水口。雨水口与雨水主干管间采用DN300Ⅱ级钢筋混凝土承插管相连接，用于收集路面雨水，设计路面雨水连接管起点控制埋深1米，坡度。此次工程的单箅偏沟式雨水口共514座，DN300Ⅱ级钢筋混凝土承插管4982米。2编制依据吴楚大道东段道路、排水一期工程施工设计图及招投标文件；《城市道路设计规范》CJJ37-2012；《室外排水设计规范》GB50014-2006；《给水排水工程管道结构设计规范》GB50332-2002；《给水排水工程构筑物设计规范》GB50069-2002；《给水排水管道工程施工及验收规范》GB50268-2008；工程建设标准强制性条文（城市建设供水排水部分）2000版；3施工组织生产组织的确定成立以项目经理为组长，项目生产经理和技术主管为副组长，各部门人员为成员的管理小组。对工程的生产安全、产品质量全面负责。组长：梁化玉，负责项目部正常运转。副组长：孙明山，负责施工期间各项具体事务。副组长：万家华，负责施工期间的质量控制。成员：谭双志，负责原材料的采购及施工期间材料的合理调配；章光宇，负责施工期间的安全保卫工作；王金平，负责对原材料的外观及批量抽检并送实验室。对施工施工质量的控制，以及对每道工序进行报检。尹如森，原材料检测，成品检测。项目部组织机构图：梅向阳（经理）孙明山（生产）梁化玉（技术）王金平（质检）章光宇（安全）谭双志（材料）尹如森（试验）质检部施工队安全部环保部材料部调度部试验室现场检测现场施工人员及生产的配备施工现场按桩号K0+000~K2+940、K2+940-K5+220划分为两段，每段各安排负责人1名负责本段内的施工安排及调配，施工员各2名负责各片区的具体施工。拟投入的劳动力和机械设备人员配备序号1234机械配备序号1234工种现场负责人技术员机械操作手工人单位个个个个数量241030机械名称汽车吊装载机小型夯机手推车振捣棒单位台台台台台数量44661054原材料组织及供应原材料的技术要求单箅雨水口采用球墨铸铁材质，泄水能力20L/s。DN300Ⅱ级钢筋混凝土管要求壁厚30mm，裂缝荷载19KN/m，破坏荷载29KN/m，内水压力。原材料的检验与验收原材进场时按规范要求的批次进行抽样送检，检验合格后方可使用于本工程。现场收货人员收货时，需对材料的外观及质量进行认真检查，并索取随车产品的出厂合格证及出厂检测报告，杜绝不合格的原材料及证件不齐全的产品进入施工现场。原材料供应原材选用信誉度高、市场口碑好的厂家，并经监理、业主审批合格后的厂家，提供原材。各种材料进场前必须进行严格检查，检测合格后方可使用于本工程，每批材料进场必须随车附带出厂合格证及出厂检测报告。5专项工程施工施工准备施工前，由技术部门牵头，组织施工员、质检员熟悉图纸、了解现场，对应现场及图纸充分调查实际情况。组织全体施工人员进行全面的三级技术、安全交底制度，作出三级技术、安全交底的书面材料并归档保存，即负责人→施工员→操作工人，交底要根据分项工程特点进行，使交底具有可操作性。专项工程施工工艺流程施工工艺流程：施工准备回填测量放线雨水口砌筑沟槽开挖包封模板安装中心及高程控制垫层撞口下管稳管对口专项工程的控制点沟槽开挖施工时严格按照施工设计图的标高。雨水管安装应直顺，不得...
