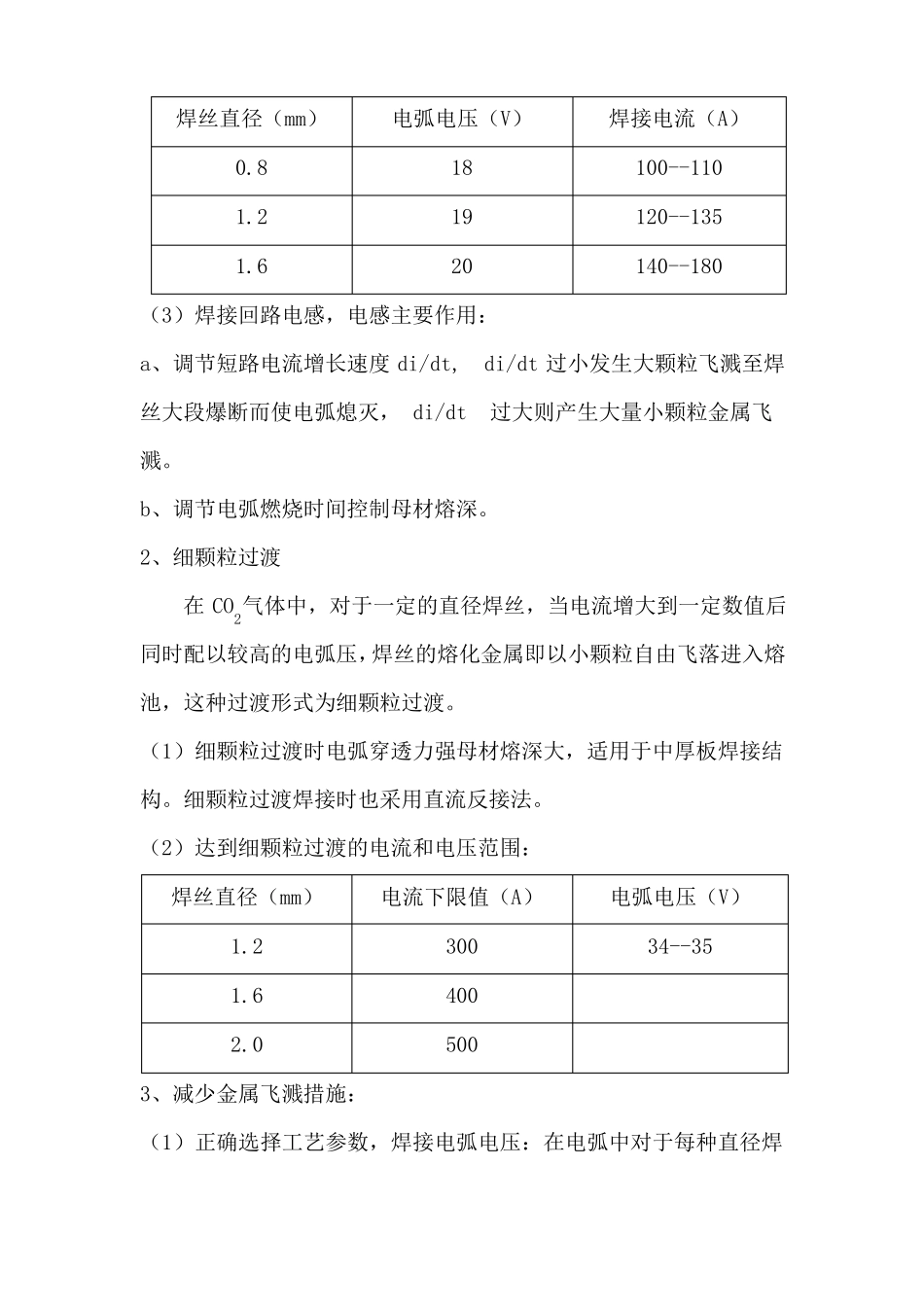

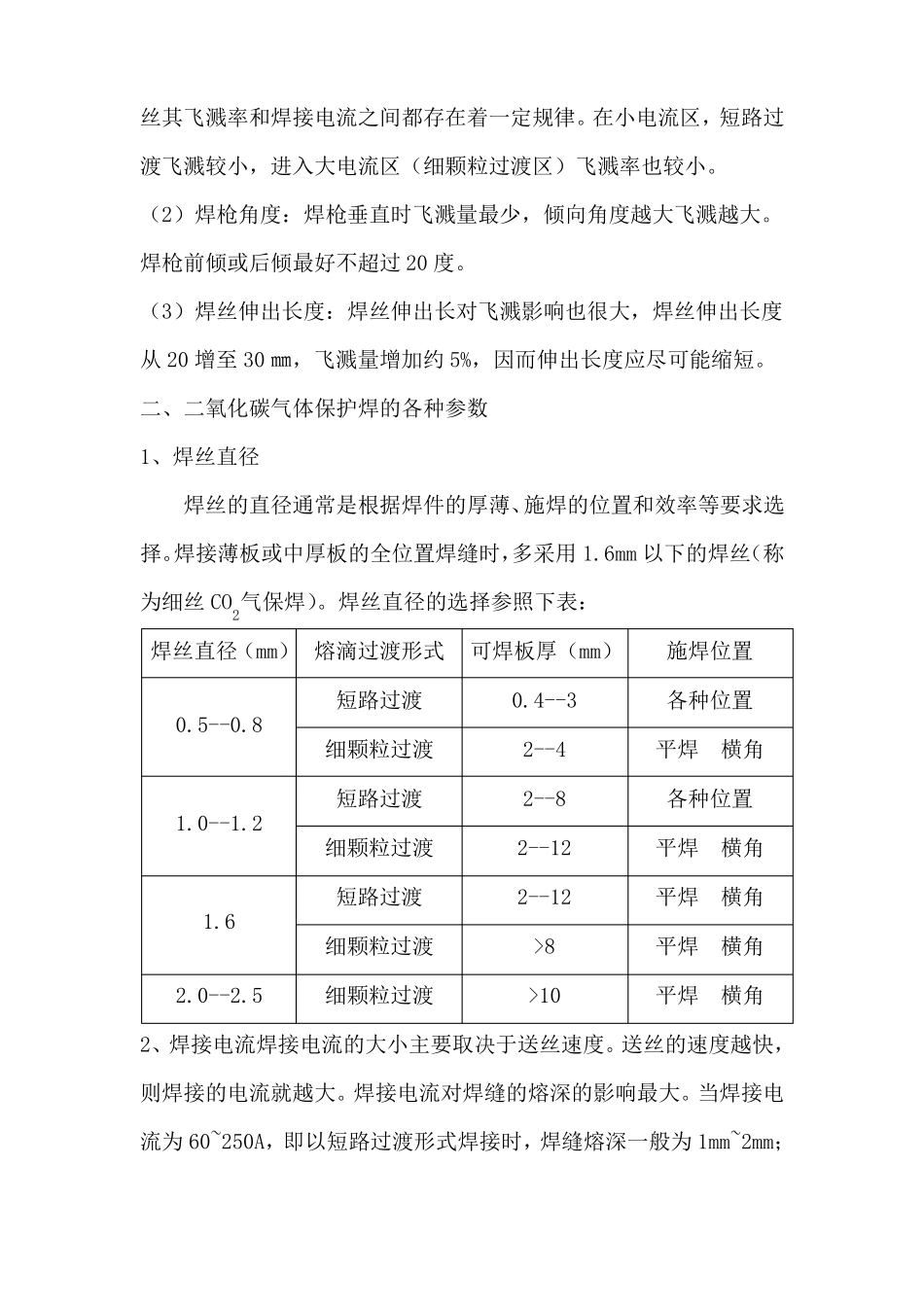

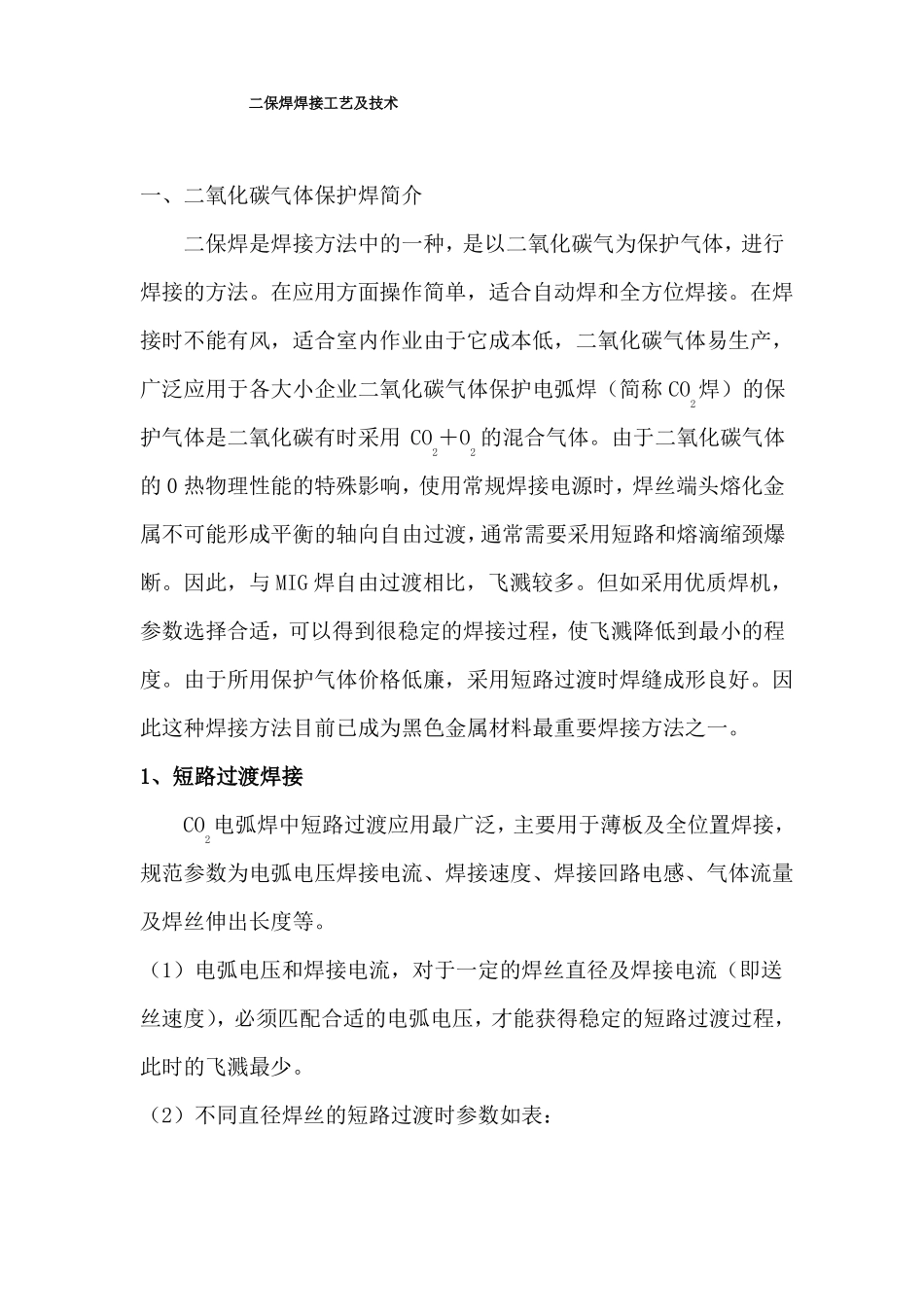

二保焊焊接工艺及技术一、二氧化碳气体保护焊简介二保焊是焊接方法中的一种，是以二氧化碳气为保护气体，进行焊接的方法。在应用方面操作简单，适合自动焊和全方位焊接。在焊接时不能有风，适合室内作业由于它成本低，二氧化碳气体易生产，广泛应用于各大小企业二氧化碳气体保护电弧焊（简称CO2焊）的保护气体是二氧化碳有时采用CO2＋O2的混合气体。由于二氧化碳气体的0热物理性能的特殊影响，使用常规焊接电源时，焊丝端头熔化金属不可能形成平衡的轴向自由过渡，通常需要采用短路和熔滴缩颈爆断。因此，与MIG焊自由过渡相比，飞溅较多。但如采用优质焊机，参数选择合适，可以得到很稳定的焊接过程，使飞溅降低到最小的程度。由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好。因此这种焊接方法目前已成为黑色金属材料最重要焊接方法之一。1、短路过渡焊接CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。（1）电弧电压和焊接电流，对于一定的焊丝直径及焊接电流（即送丝速度），必须匹配合适的电弧电压，才能获得稳定的短路过渡过程，此时的飞溅最少。（2）不同直径焊丝的短路过渡时参数如表：焊丝直径（mm）0.81.21.6电弧电压（V）181920焊接电流（A）100--110120--135140--180（3）焊接回路电感，电感主要作用：a、调节短路电流增长速度di/dt,di/dt过小发生大颗粒飞溅至焊丝大段爆断而使电弧熄灭，di/dt过大则产生大量小颗粒金属飞溅。b、调节电弧燃烧时间控制母材熔深。2、细颗粒过渡在CO2气体中，对于一定的直径焊丝，当电流增大到一定数值后同时配以较高的电弧压，焊丝的熔化金属即以小颗粒自由飞落进入熔池，这种过渡形式为细颗粒过渡。（1）细颗粒过渡时电弧穿透力强母材熔深大，适用于中厚板焊接结构。细颗粒过渡焊接时也采用直流反接法。（2）达到细颗粒过渡的电流和电压范围：焊丝直径（mm）1.21.62.03、减少金属飞溅措施：（1）正确选择工艺参数，焊接电弧电压：在电弧中对于每种直径焊电流下限值（A）300400500电弧电压（V）34--35丝其飞溅率和焊接电流之间都存在着一定规律。在小电流区，短路过渡飞溅较小，进入大电流区（细颗粒过渡区）飞溅率也较小。（2）焊枪角度：焊枪垂直时飞溅量最少，倾向角度越大飞溅越大。焊枪前倾或后倾最好不超过20度。（3）焊丝伸出长度：焊丝伸出长对飞溅影响也很大，焊丝伸出长度从20增至30㎜，飞溅量增加约5%，因而伸出长度应尽可能缩短。二、二氧化碳气体保护焊的各种参数1、焊丝直径焊丝的直径通常是根据焊件的厚薄、施焊的位置和效率等要求选择。焊接薄板或中厚板的全位置焊缝时，多采用1.6mm以下的焊丝（称为细丝CO2气保焊）。焊丝直径的选择参照下表：焊丝直径（mm）熔滴过渡形式可焊板厚（mm）短路过渡0.5--0.8细颗粒过渡短路过渡1.0--1.2细颗粒过渡短路过渡1.6细颗粒过渡2.0--2.5细颗粒过渡>8>10平焊横角平焊横角2--122--12平焊横角平焊横角2--42--8平焊横角各种位置0.4--3施焊位置各种位置2、焊接电流焊接电流的大小主要取决于送丝速度。送丝的速度越快，则焊接的电流就越大。焊接电流对焊缝的熔深的影响最大。当焊接电流为60~250A，即以短路过渡形式焊接时，焊缝熔深一般为1mm~2mm；只有在300A以上时，融身才明显的增大。2、电弧电压短路过渡时，则电弧电压可用下式计算：U=0.04I+16±2(V)此时，焊接电流一般在200A以下。当电流在200A以上时，则电弧电压的计算公式如下：U=0.04I+20±2(V)3、焊接速度半自动焊接时，熟练的焊工的焊接速度为18m/h~36m/h；自动焊时，焊接速度可高达150m/h。5、焊丝的伸出长度一般的焊丝的伸出长度约为焊丝的直径的10倍左右，并随焊接电流的增大而增加。6、气体的流量正常的焊接时，200A以下薄板焊接，CO2的流量为10L/min~25L/min.200A以上厚板焊接，CO2的流量为15L/min~25L/min.粗丝大规范自动焊为25L/min~50L/min。三、基本操作技术1、注意事项（1）电源、气瓶、送丝机、焊枪等连接方式参阅说明书。（2）选择正确的持枪姿势：a、身体与焊枪处于自然状态，手腕能灵活带动焊枪平移或转动。b...
