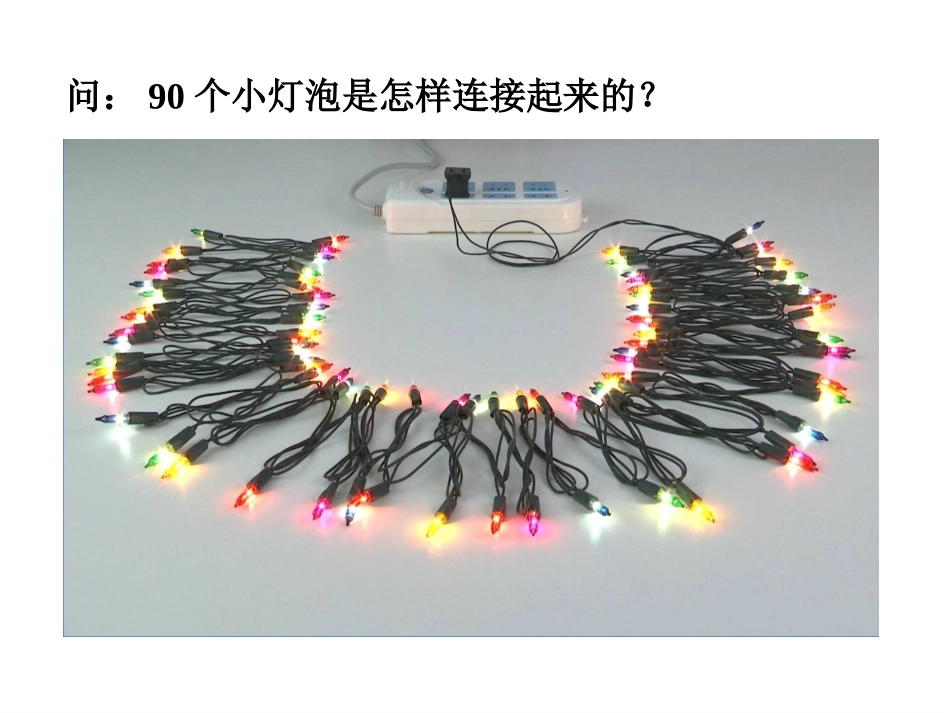

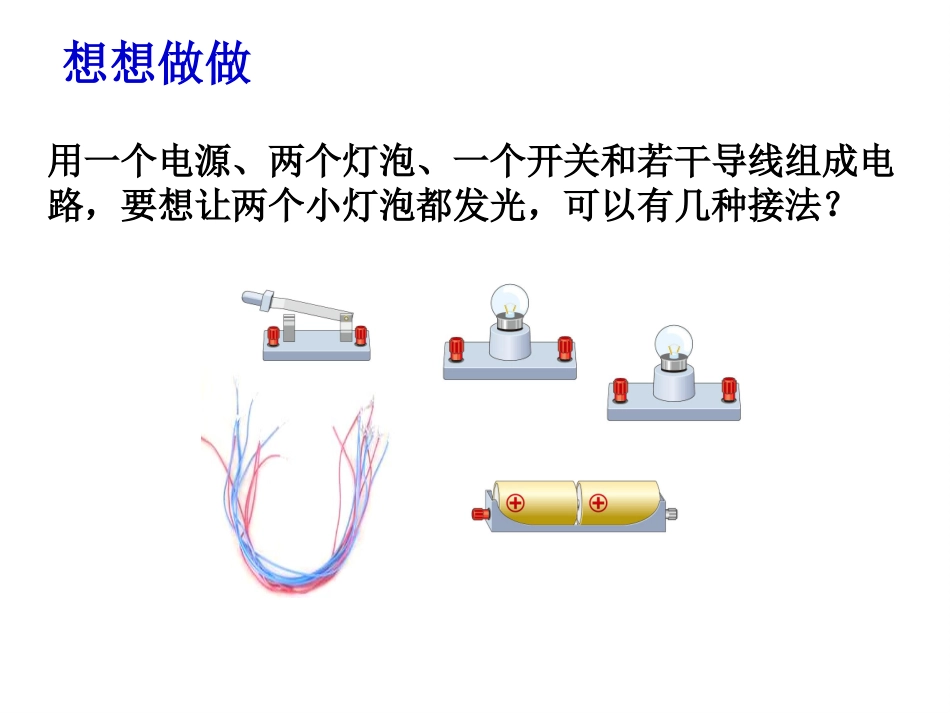

第３节串联和并联第十五章电流和电路人教版物理九年级（上册）问：90个小灯泡是怎样连接起来的？用一个电源、两个灯泡、一个开关和若干导线组成电路，要想让两个小灯泡都发光，可以有几种接法？想想做做L1SL21．用电器依次相连的电路叫做串联电路。特点：只有一条回路；接画法：从电源正极出发，沿电流方向把元件依次相连。L2L1S一、串联和并联L2L1S干路L1支路L2支路干路L1支路L2支路L1SL22．用电器并列相连的电路叫做并联电路。特点:有多条回路,有干路和支路。有分流点和汇合点；接画法：从电源正极出发，沿电流方向把每条回路的元件依次相连。分流点汇合点分流点汇合点L1SL2提示：连接电路后，需检查电路连接无误，然后方可闭合开关。在串联电路中，开关的位置改变了，它的控制作用是否改变呢？实验1二、连接串联电路和并联电路L1SL2L1SL2在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。在串联电路中，各个用电器相互影响。请根据电路图，连接实物图。L1SL2二、连接串联电路和并联电路在并联电路中，干路开关控制所有用电器。在并联电路中，支路开关只能控制所在支路的用电器。在并联电路中，各个用电器独立工作，互不影响。L2L1S1S2SL2L1S1S2S请根据电路图，连接实物图。实验2在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。三、生活中的电路连接方式电流路径工作特点开关控制1个用电器独立工作互不影响开关控制整个电路，与位置无关多个用电器同时工作相互影响干路开关控制整个电路，支路开关控制所在支路串联电路和并联电路对照L2L1L2L1s课堂小结1．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（）L2L1SL3L2SL3L2L1L3SSL2L1L3ABCD练一练AL1节点法：在电路中，无论导线多长，只要中间没有电源、用电器等，则导线可以视为一个点。若用电器连接在同一个点上，则为并联；若连接在不同点上则为串联。2．改动一根导线，使开关S控制小灯泡L1。L1L2S练一练3．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。练一练4．根据电路图连接实物电路。L1L2S1S2L1L2S1S2练一练L1L2S1S25．根据实物电路画电路图。L2S1L1S2练一练电流路径法电流路径法：电路中只有一条电流路径，中途不分流，则为串联。电路中电流从正极流出在某一点分流，经过用电器后又在某点汇合，最终回到负极，则为并联。定义法：用电器依次相连相互影响的是串联；用电器并列相连，且各自独立工作互不影响是并联。拆除法：去掉任意一个用电器：若其他用电器不能正常工作，则为串联；若其他用电器能正常工作，则为并联。识别串并联电路的方法：归纳小结
