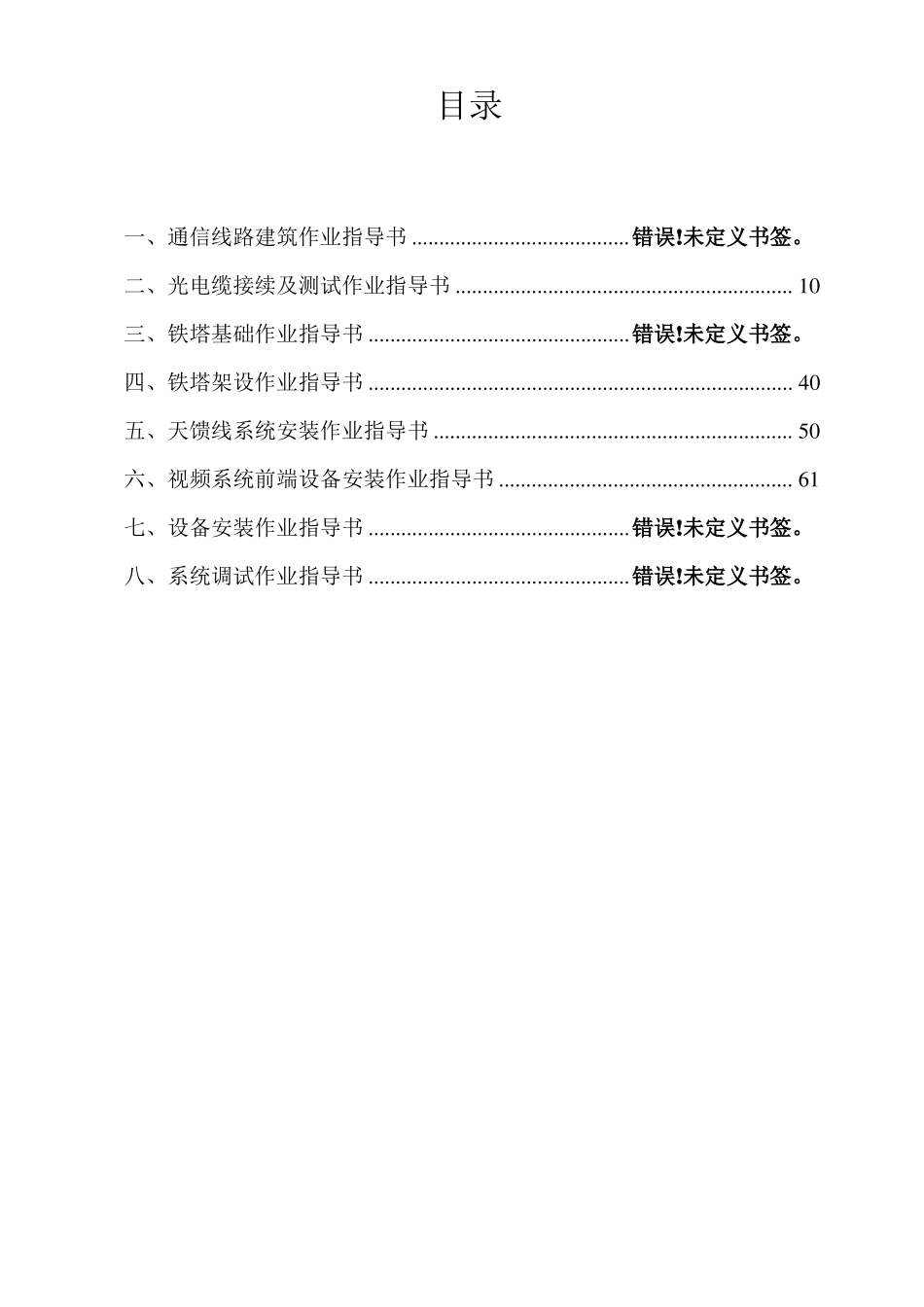

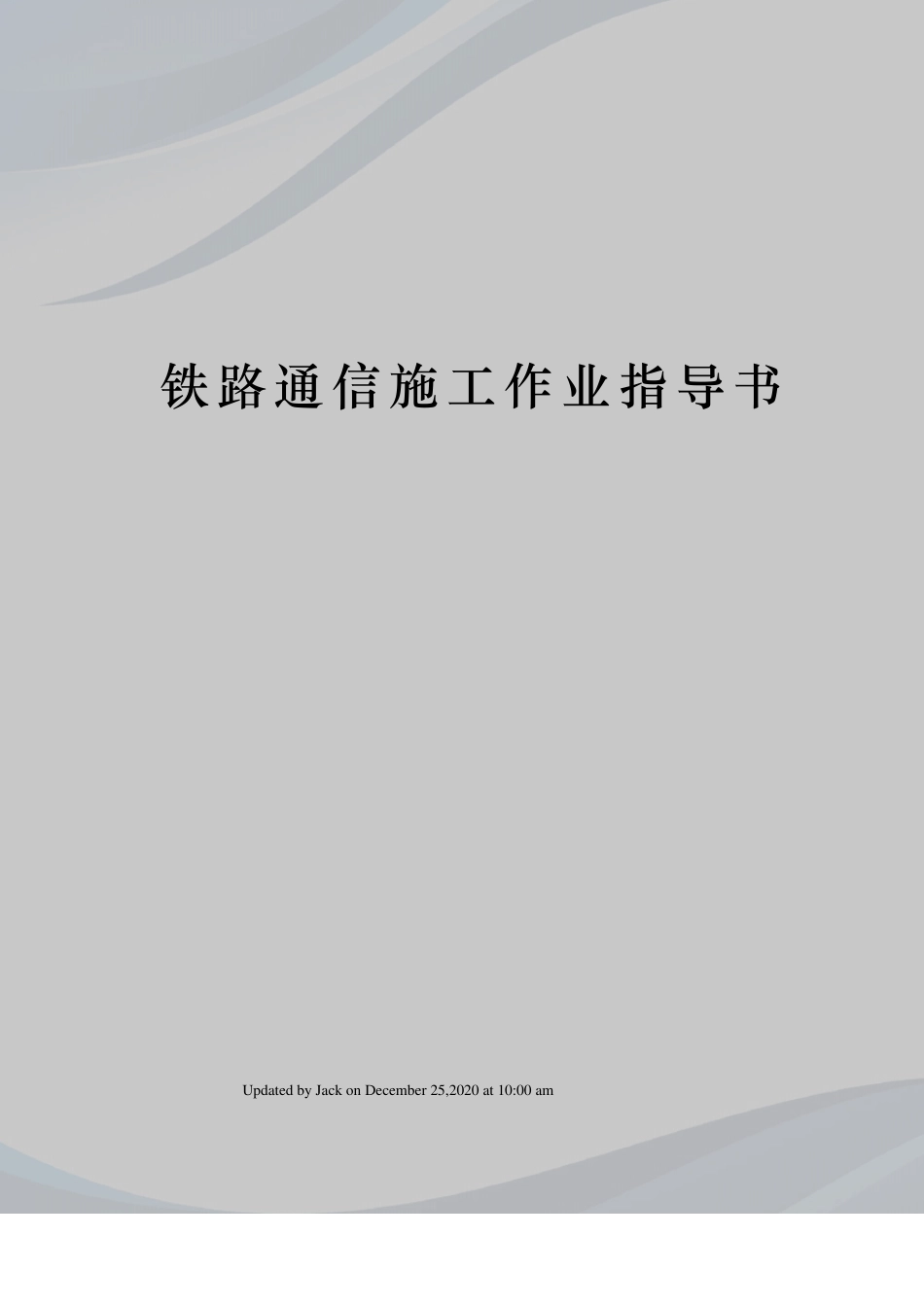

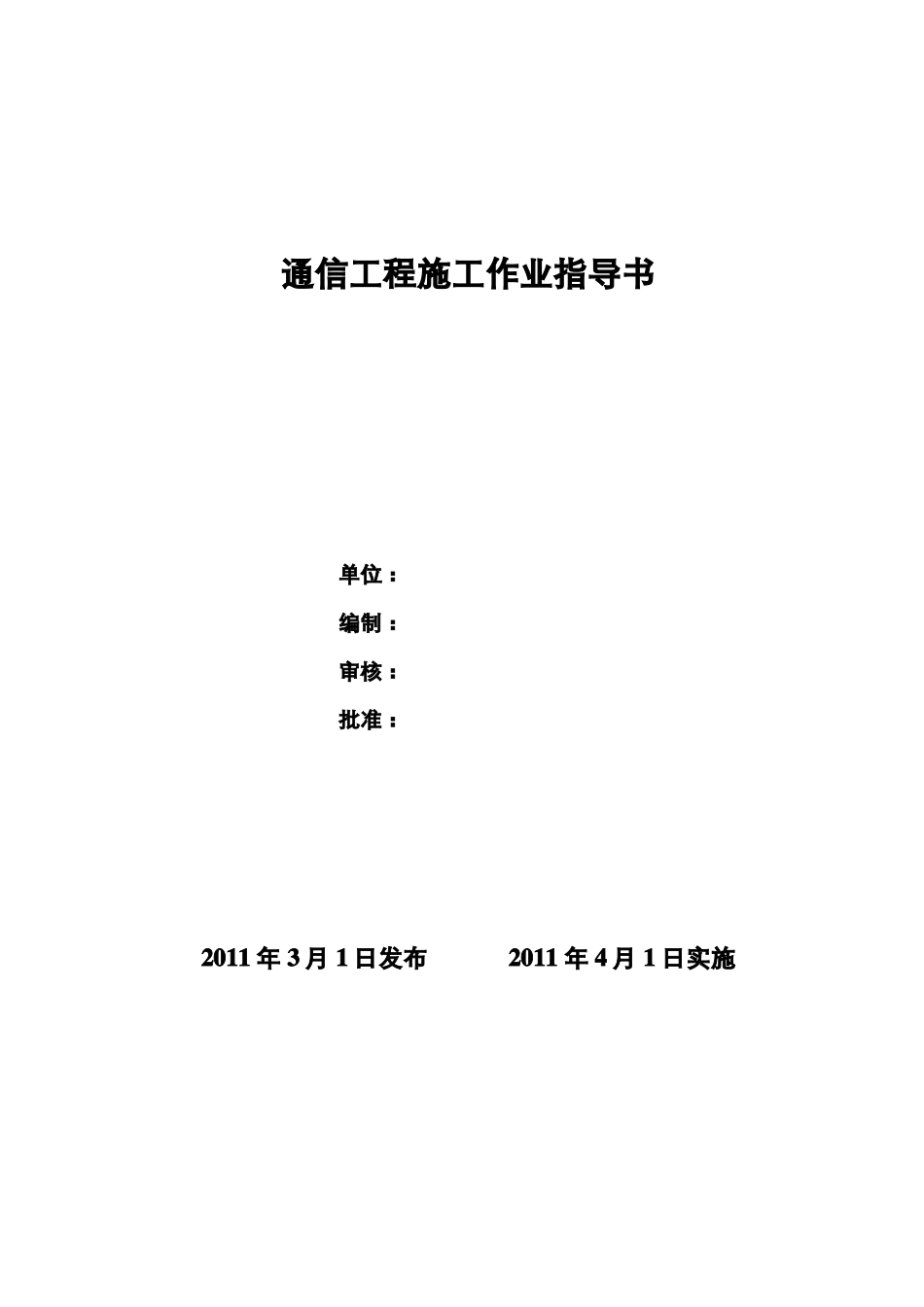

铁路通信施工作业指导书UpdatedbyJackonDecember25,2020at10:00am通信工程施工作业指导书单位：编制：审核：批准：2011年3月1日发布年4月1日实施2011目录一、通信线路建筑作业指导书........................................错误!未定义书签。二、光电缆接续及测试作业指导书..............................................................10三、铁塔基础作业指导书................................................错误!未定义书签。四、铁塔架设作业指导书..............................................................................40五、天馈线系统安装作业指导书..................................................................50六、视频系统前端设备安装作业指导书......................................................61七、设备安装作业指导书................................................错误!未定义书签。八、系统调试作业指导书................................................错误!未定义书签。一、通信线路建筑作业指导书1.适用范围适用于盘营客专铁路通信工程光电缆敷设、引入及成端，缆沟开挖、光电缆防护施工。2.作业准备内业准备应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。外业准备施工作业层中所涉及的各种外部技术数据收集，如径路复测等。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。如站前光、电缆槽是否已具备敷缆条件等。所敷设的光缆应满足铁运【2010】142号文的规定。3.技术要求1.施工中要统一标准、统一工艺，组织施工人员进行现场定标。2.敷设径路按设计要求施工。3.占用的槽道和位置符合设计要求。4.槽道内摆放顺直自然。5.槽内同事敷设多条光电缆时，互不交叉，标识明确。6.光缆的弯曲半径不小于光缆外径的15倍，铝护套电缆不小于电缆外径的15倍。7.光缆引入室内时，应在引入井或室内上机架前做绝缘节，室内、室外金属护层及金属加强芯应断开，并彼此绝缘。8.光缆引入室内应终端在光配线架或光终端盒上。9.引入室内的光缆应固定安装牢固。10.光电缆引入时不同型号、规格的光电缆上、下行标识应清晰、准确。11.室内电缆分线盒安装在墙上时，分线盒安装位置符合设计要求，引入口到分线盒的电缆应采取防护措施。12.成端电缆的芯线应编把，芯线宜保持原有扭矩。13.光缆终端接续光缆终端接续是指光缆进入机房后，在光缆配线架（ODF架）或终端盒上与光尾纤进行收容接续，从而将需要的光纤下站后为传输提供通道。光缆终端接续在ODF架安装完毕后进行。光缆在机房防静电地板下作一定余留后进行开剥固定，按光缆芯数大小依次排列后，在ODF架底下固定架上用专用包箍（机内已配）进行固定。光缆固定后，所有光缆开剥口保持在一条水平线上，做到牢固、整齐、美观。考虑到ODF架收容盘为抽屉式，光纤松套开剥长度以不影响收容盘进出为原则。过长或过短均会影响收容盘拉出和推入，而造成光纤损坏。1）光纤盘留：①收容盘左侧为光纤收容盘留，接续后有1～米余留；②收容盘右侧为尾纤收容盘留，接续后有1～2米左右余留；③直通光纤盘留在收容盘最底层，避免尾纤使用过程中对直通光纤影响。2）光纤标识：光缆接续完毕，将所有光缆挂上标牌。最后确认ODF机架可靠接地。14.电缆引入及预留电缆引入一般从引入井内引入机房内，没有引入井时，在距地面下米之出打通墙洞安放引入防护钢管，从防护钢管中把电缆引入室内。引入管或地槽应向室外倾斜，引入电缆后要堵牢密封，防止渗水。电缆余留按规定盘留在电缆引入井内，没有引入井时在引入口处挖出电缆余留坑，把电缆余留埋设在引入口处。1）电缆成端①电缆引入室内后，安装电缆绝缘节，把金属护套室内室外绝缘，室外金属护套通过连接线汇接的地线排上。绝缘节保证室内室外金属护套绝缘阻值大于1000兆欧。②电缆引入电缆综合柜或电缆分线盒上线之前，剥去电缆护套及铠装...
