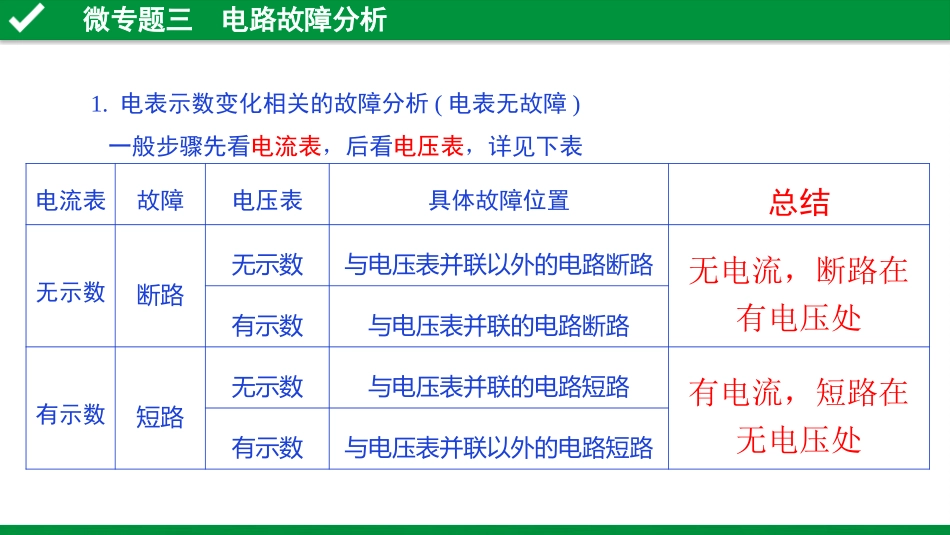

大司马小专题之---电路故障湖南·长沙2020.04微专题三电路故障分析1.电表示数变化相关的故障分析(电表无故障)一般步骤先看电流表，后看电压表，详见下表电流表故障电压表具体故障位置总结无示数断路无示数与电压表并联以外的电路断路无电流，断路在有电压处有示数与电压表并联的电路断路有示数短路无示数与电压表并联的电路短路有电流，短路在无电压处有示数与电压表并联以外的电路短路微专题三电路故障分析电路的连接方式现象故障两灯串联只有一个灯不亮不亮的灯短路两个灯都不亮电路断路或两灯都被短路两灯并联只有一个灯不亮不亮的灯所在的支路断路两个灯都不亮干路断路或两灯都被短路注：在并联电路中，故障如果是短路，电源可能会烧坏．2.灯泡故障分析（可将灯泡亮灭看做电流表示数的有无）先分析电路的连接方式，再根据题干给的条件确定故障是短路还是断路.微专题三电路故障分析1.(2018长沙23题3分)小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物．闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障．测量得出Uab＝0；Ubc＝0；Ucd＝6V；Uad＝6V；如果电路只有一处故障，则故障可能为()A.L1断路B.L1短路C.L2断路D.L2短路C电路故障：无电流，断路在有电压处有电流，短路在无电压处微专题三电路故障分析拓展训练2.(2019永州)如图所示，闭合开关S，两表均有示数，过一会儿，发现电压表示数突然变大，电流表示数突然变为零，已知只有一个灯泡发生故障，则原因可能是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路C第2题图电路故障：无电流，断路在有电压处有电流，短路在无电压处微专题三电路故障分析3.如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是()A.L1灯丝断了B.L1短路C.L2灯丝断了D.L2短路第6题图C电路故障：无电流，断路在有电压处有电流，短路在无电压处微专题三电路故障分析4.如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是()A.L1断路B.L1短路C.L2断路D.L2短路考向拓展第4题图D电路故障：无电流，断路在有电压处有电流，短路在无电压处微专题三电路故障分析5.如图所示电路中，闭合开关S后，发现灯泡L1不亮，L2亮，电流表有示数，电压表无示数，则电路出现故障是()A.L1断路B.L1短路C.L2断路D.L2短路B【变式1】若灯泡均不亮，电流表无示数，电压表有示数且接近电源电压，则电路故障是__________．【变式2】若L1亮、L2不亮，则电路故障是__________，电压表的示数为__________．L1断路L2短路电源电压微专题三电路故障分析6.[2017贵阳25(2)]在“测量小灯泡电功率”的实验中，小宏设计了如图甲所示的电路．电源电压恒为3V，小灯泡额定电压为2.5V.通电后，无论怎样移动滑动变阻器的滑片，小灯泡亮度始终不变且电压表指针保持在3V的位置．小宏检查电路发现连线时错将导线接在了如图乙所示的滑动变阻器________两个接线柱上．(填写字母)．玩转10年中考真题第1题图C、D微专题三电路故障分析7.(2019株洲)在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是()A.①B.②C.③D.④B第7题图微专题三电路故障分析8.小明在实验室做测量小灯泡正常发光时的电阻的实验，实验电路图如图所示，在多次做实验的过程中小明遇到以下问题，请你帮他一起分析解决．微专题三电路故障分析(1)闭合开关，过了一段时间，灯突然熄灭，电流表示数增大，电压表示数几乎为0，则故障可能是____________(写出一条即可)．(2)闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则故障可能是__________________________________________．(3)闭合开关，小灯泡发光，一段时间后，小灯泡突然熄灭，此时电流表示数为0，电压表的示数大于小灯泡的额定电压，电路中出现的故障可能是_____________________．小灯泡短路滑动变阻器断路(或...
