电解电容的结构原理与性能参数VIP免费

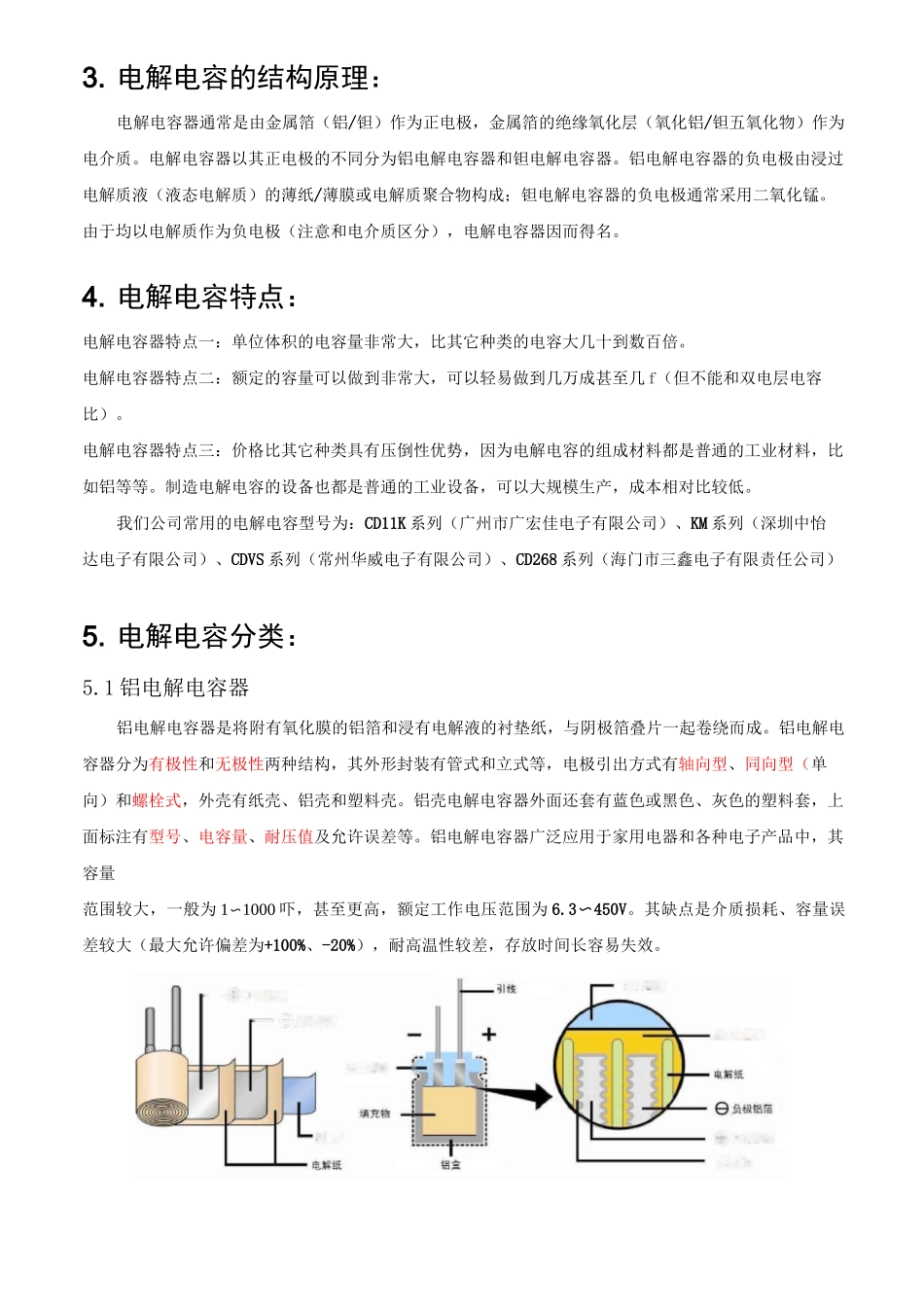

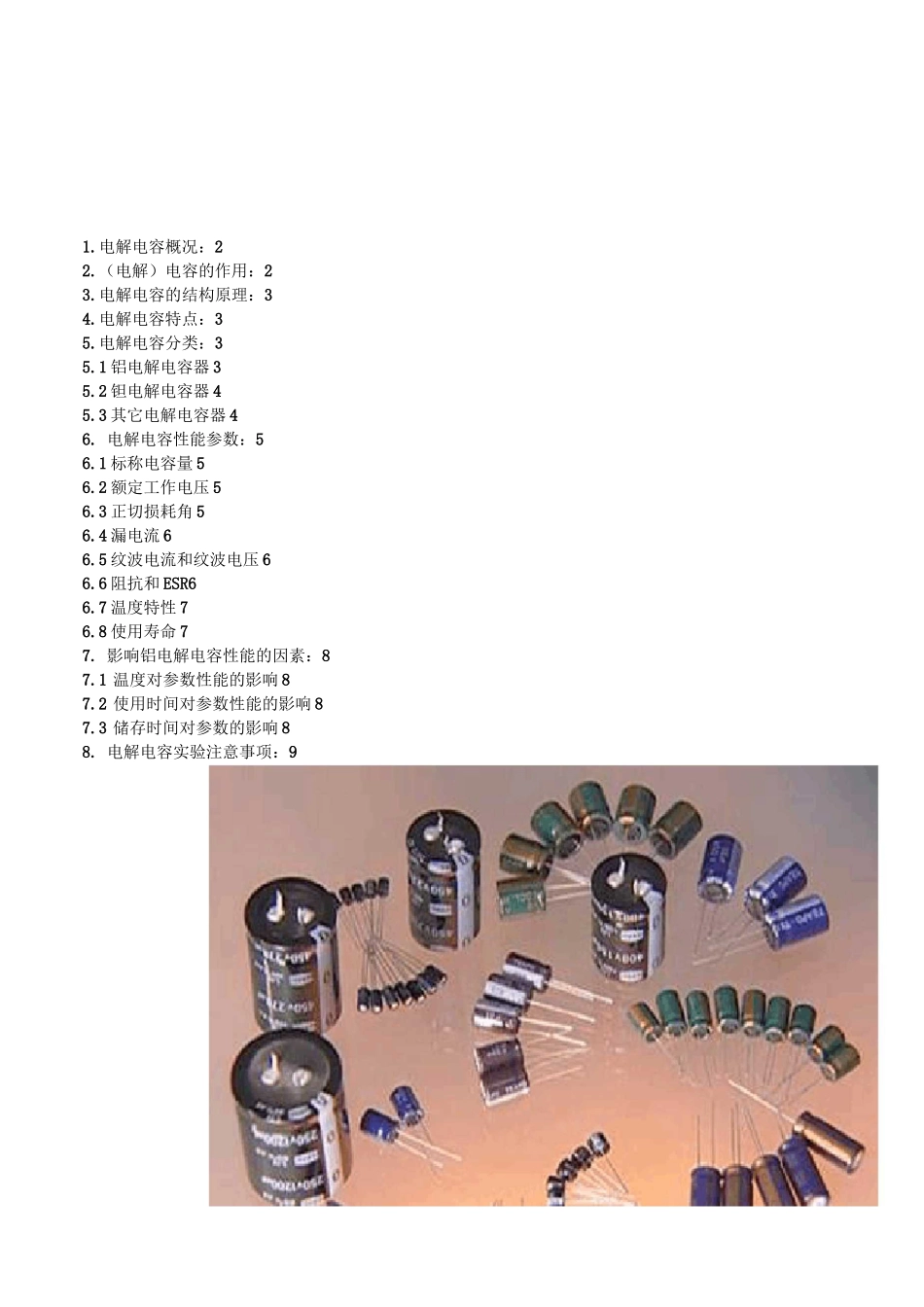

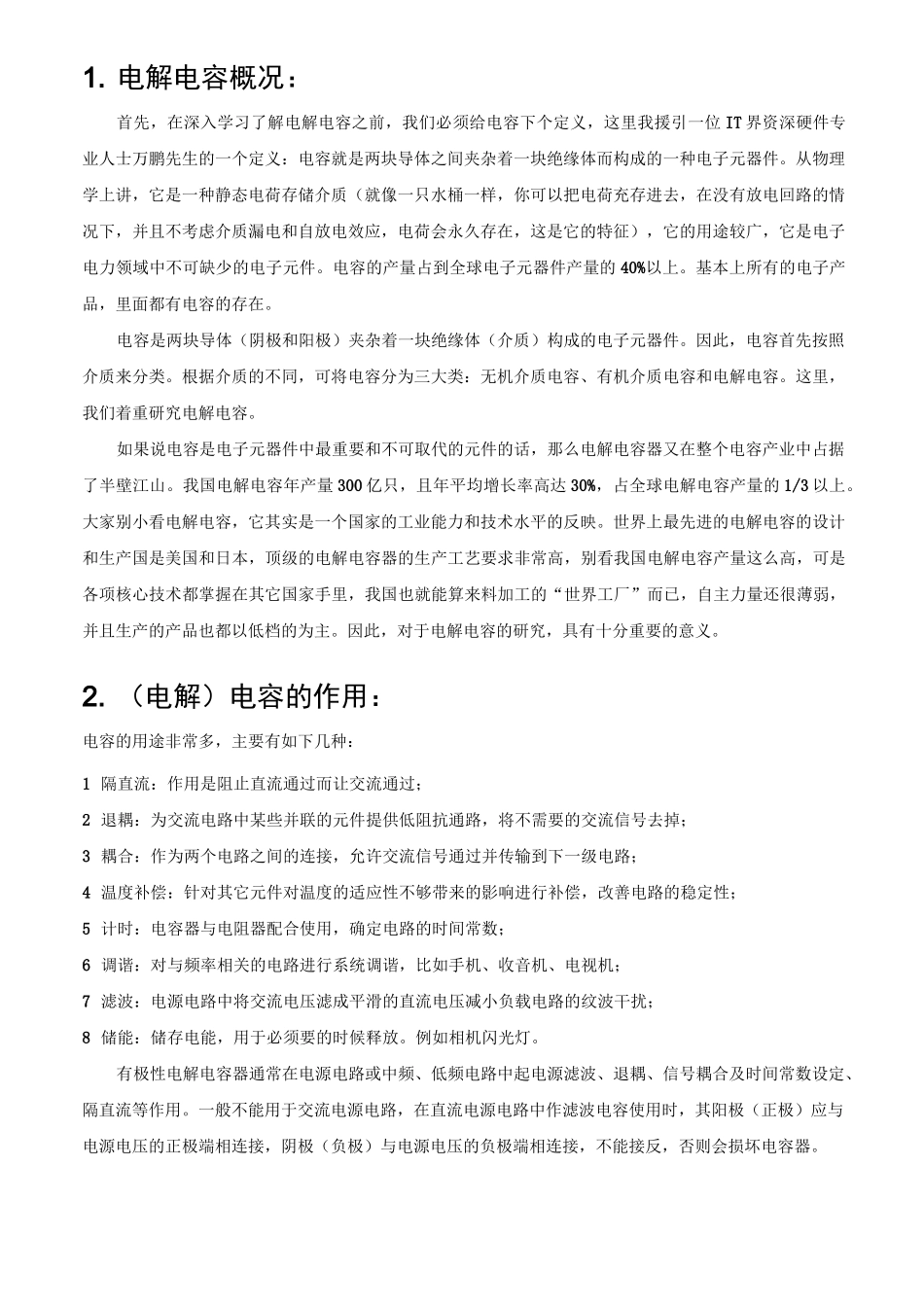

1.电解电容概况：22.（电解）电容的作用：23.电解电容的结构原理：34.电解电容特点：35.电解电容分类：35.1铝电解电容器35.2钽电解电容器45.3其它电解电容器46.电解电容性能参数：56.1标称电容量56.2额定工作电压56.3正切损耗角56.4漏电流66.5纹波电流和纹波电压66.6阻抗和ESR66.7温度特性76.8使用寿命77.影响铝电解电容性能的因素：87.1温度对参数性能的影响87.2使用时间对参数性能的影响87.3储存时间对参数的影响88.电解电容实验注意事项：91.电解电容概况：首先，在深入学习了解电解电容之前，我们必须给电容下个定义，这里我援引一位IT界资深硬件专业人士万鹏先生的一个定义：电容就是两块导体之间夹杂着一块绝缘体而构成的一种电子元器件。从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，并且不考虑介质漏电和自放电效应，电荷会永久存在，这是它的特征），它的用途较广，它是电子电力领域中不可缺少的电子元件。电容的产量占到全球电子元器件产量的40%以上。基本上所有的电子产品，里面都有电容的存在。电容是两块导体（阴极和阳极）夹杂着一块绝缘体（介质）构成的电子元器件。因此，电容首先按照介质来分类。根据介质的不同，可将电容分为三大类：无机介质电容、有机介质电容和电解电容。这里，我们着重研究电解电容。如果说电容是电子元器件中最重要和不可取代的元件的话，那么电解电容器又在整个电容产业中占据了半壁江山。我国电解电容年产量300亿只，且年平均增长率高达30%，占全球电解电容产量的1/3以上。大家别小看电解电容，它其实是一个国家的工业能力和技术水平的反映。世界上最先进的电解电容的设计和生产国是美国和日本，顶级的电解电容器的生产工艺要求非常高，别看我国电解电容产量这么高，可是各项核心技术都掌握在其它国家手里，我国也就能算来料加工的“世界工厂”而已，自主力量还很薄弱，并且生产的产品也都以低档的为主。因此，对于电解电容的研究，具有十分重要的意义。2.（电解）电容的作用：电容的用途非常多，主要有如下几种：1隔直流：作用是阻止直流通过而让交流通过；2退耦：为交流电路中某些并联的元件提供低阻抗通路，将不需要的交流信号去掉；3耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路；4温度补偿：针对其它元件对温度的适应性不够带来的影响进行补偿，改善电路的稳定性；5计时：电容器与电阻器配合使用，确定电路的时间常数；6调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机；7滤波：电源电路中将交流电压滤成平滑的直流电压减小负载电路的纹波干扰；8储能：储存电能，用于必须要的时候释放。例如相机闪光灯。有极性电解电容器通常在电源电路或中频、低频电路中起电源滤波、退耦、信号耦合及时间常数设定、隔直流等作用。一般不能用于交流电源电路，在直流电源电路中作滤波电容使用时，其阳极（正极）应与电源电压的正极端相连接，阴极（负极）与电源电压的负极端相连接，不能接反，否则会损坏电容器。肢—@正根甘皆封□嫌—e負扱恰©正枫铝弟Ab液恵电悭封口楡腔3.电解电容的结构原理：电解电容器通常是由金属箔（铝/钽）作为正电极，金属箔的绝缘氧化层（氧化铝/钽五氧化物）作为电介质。电解电容器以其正电极的不同分为铝电解电容器和钽电解电容器。铝电解电容器的负电极由浸过电解质液（液态电解质）的薄纸/薄膜或电解质聚合物构成；钽电解电容器的负电极通常采用二氧化锰。由于均以电解质作为负电极（注意和电介质区分），电解电容器因而得名。4.电解电容特点：电解电容器特点一：单位体积的电容量非常大，比其它种类的电容大几十到数百倍。电解电容器特点二：额定的容量可以做到非常大，可以轻易做到几万成甚至几f（但不能和双电层电容比）。电解电容器特点三：价格比其它种类具有压倒性优势，因为电解电容的组成材料都是普通的工业材料，比如铝等等。制造电解电容的设备也都是普通的工业设备，可以大规模生产，成本相对比较低。我们公司常用的电解电容型号为：CD11K系列（广州市广宏佳电子有限公司）、KM系列（深圳中怡达电...
