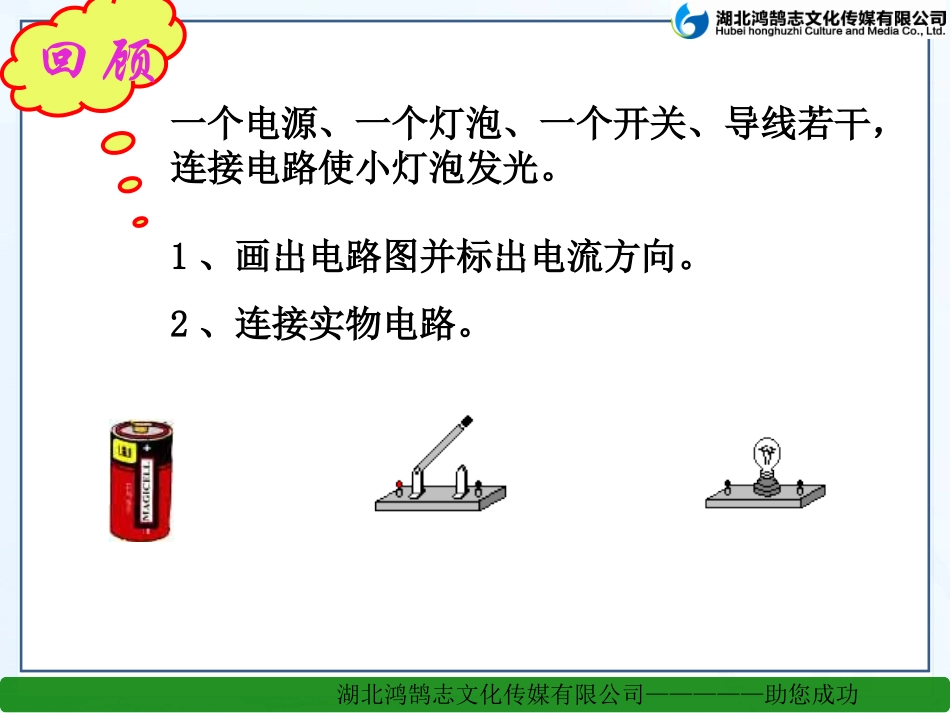

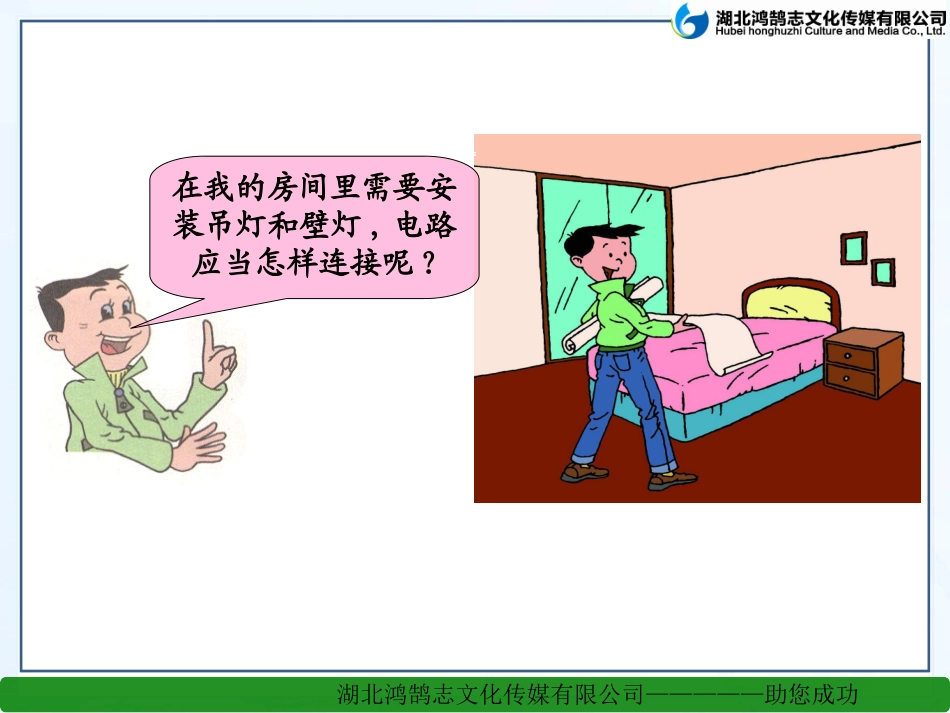

湖北鸿鹄志文化传媒有限公司—————助您成功义务教育教科书(沪科)九年级物理上册湖北鸿鹄志文化传媒有限公司—————助您成功在我的房间里需要安装吊灯和壁灯,电路应当怎样连接呢?湖北鸿鹄志文化传媒有限公司—————助您成功回顾一个电源、一个灯泡、一个开关、导线若干,连接电路使小灯泡发光。1、画出电路图并标出电流方向。2、连接实物电路。湖北鸿鹄志文化传媒有限公司—————助您成功湖北鸿鹄志文化传媒有限公司—————助您成功在刚才的电路里,我们只用了一个用电器,可是在一个实际电路里,用电器往往不只一个,有时有两个、三个,甚至更多个,那么怎样将它们连入电路呢?湖北鸿鹄志文化传媒有限公司—————助您成功串联电路的定义如左图,把两只小灯泡,顺次连接在电路里,一只灯泡亮时另一只灯泡也亮.像这样把元件逐个顺次连接起来——称串联电路.实验演示:湖北鸿鹄志文化传媒有限公司—————助您成功串联电路连接要点:在串联电路中,电流从电源的正极出发,依次经过开关、灯泡,最后接到电源的负极.实物图:电路图:湖北鸿鹄志文化传媒有限公司—————助您成功串联电路特点观察1:当合上开关时,两个灯泡有什么变化?湖北鸿鹄志文化传媒有限公司—————助您成功两灯泡都亮串联电路特点湖北鸿鹄志文化传媒有限公司—————助您成功观察2:当调换开关S的位置时,两个灯泡有什么变化?串联电路特点湖北鸿鹄志文化传媒有限公司—————助您成功调换开关位置后,两灯都亮串联电路特点湖北鸿鹄志文化传媒有限公司—————助您成功串联电路知识结构方框图串联电路连接特点工作特点开关的控制特点依次逐个相连,无分支.各用电器工作有关联:任意一个用电器不工作,其他用电器均停止工作.一只开关可控制各用电器工作,且与开关的位置无关.湖北鸿鹄志文化传媒有限公司—————助您成功SS1S2L1L2如左图:把两只灯泡并列地接在电路中,并各自安装一个开关.像这样把元件并列地连接起来的电路,称并联电路.并联电路的定义实验演示:湖北鸿鹄志文化传媒有限公司—————助您成功观察:当断开S2,合上S、S1时,灯泡L1、L2有什么变化?SS1S2L1L2并联电路的特点湖北鸿鹄志文化传媒有限公司—————助您成功SS1S2L1L2灯泡L1亮灯泡L2不亮并联电路的特点湖北鸿鹄志文化传媒有限公司—————助您成功SS1S2L1L2再观察:当断开开关S1,合上开关S、S2时,灯泡L1、L2的变化?并联电路的特点湖北鸿鹄志文化传媒有限公司—————助您成功SS1S2L1L2灯泡L1不亮灯泡L2亮并联电路的特点湖北鸿鹄志文化传媒有限公司—————助您成功接在干路上的开关,控制全部的用电器,接在支路上的开关,控制支路上的用电器.并联电路的特点湖北鸿鹄志文化传媒有限公司—————助您成功L1L2S干路支路湖北鸿鹄志文化传媒有限公司—————助您成功并联电路知识结构方框图工作特点并联电路连接特点开关的控制特点各用电器(包括跟用电器相连的开关)各自接在电路两点之间.某一条支路断开时,其他支路上的用电器照常工作.干路上的开关可以控制所有用电器,而支路上的开关只能控制所在支路上的用电器.湖北鸿鹄志文化传媒有限公司—————助您成功头、尾:电流流进的即为头,流出即为尾。头尾相连,逐个顺次连接头头相连,并列连接在两点之间L1L2L1L2头尾头尾头尾头尾设计电路图连接特点串联电路并联电路串、并联电路区别湖北鸿鹄志文化传媒有限公司—————助您成功电路电路图连接特点电流路径开关的作用用电器工作情况串联首尾相连只有一条通路控制所有用电器互相影响并联首尾相连尾尾相连若干条通路干路开关控制所有用电器,支路开关只控制它所在支路用电器互不影响L1L2SL1L2S串、并联电路区别湖北鸿鹄志文化传媒有限公司—————助您成功家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。三、生活中的电路三、生活中的电路用来装饰居室、烘托欢乐气氛的彩色小灯泡,有些就是串联和并联组合而成的。湖北鸿鹄志文化传媒有限公司—————助您成功1、找出下面电路连接图中的错误和不足甲[分析]乙[分析]丙[分析]L2L1L2L1L1L2练一练湖北鸿鹄志文...
