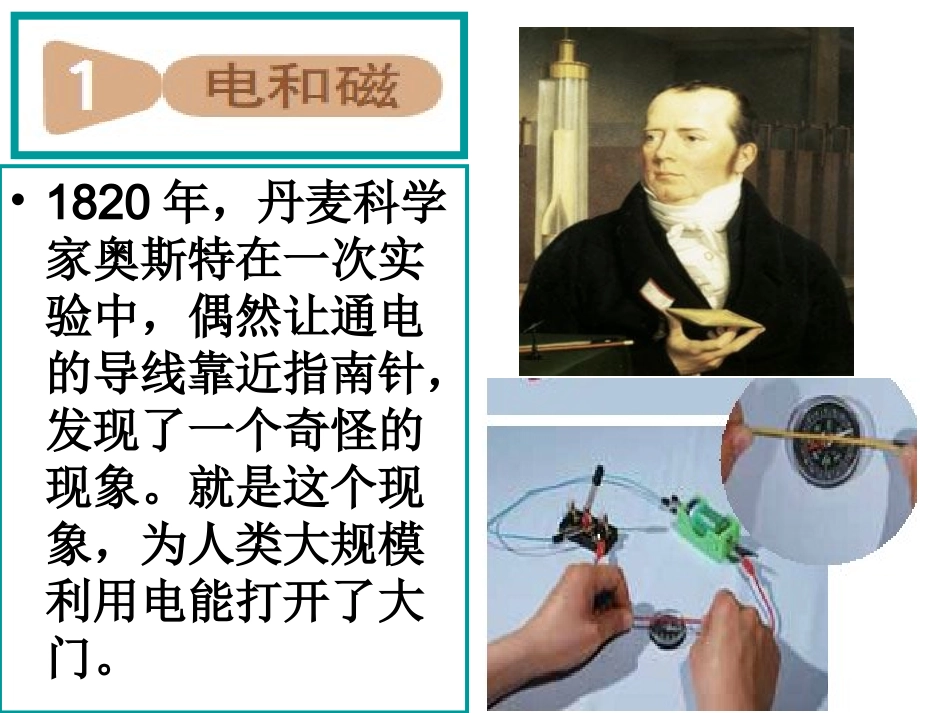

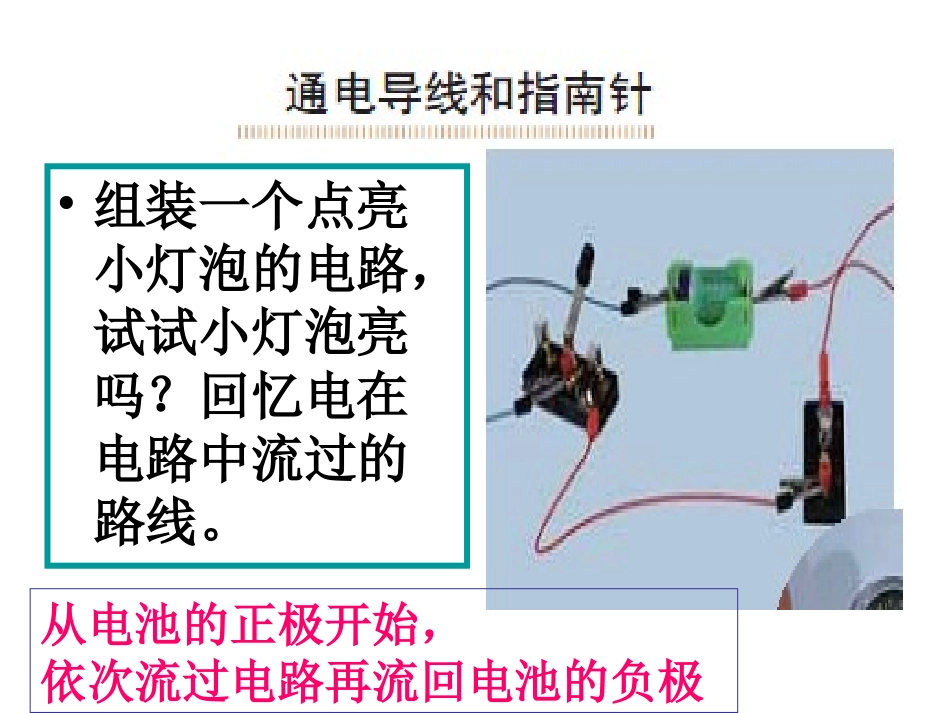

龙凤山镇中心校——李赫•1820年，丹麦科学家奥斯特在一次实验中，偶然让通电的导线靠近指南针，发现了一个奇怪的现象。就是这个现象，为人类大规模利用电能打开了大门。•组装一个点亮小灯泡的电路，试试小灯泡亮吗？回忆电在电路中流过的路线。从电池的正极开始，依次流过电路再流回电池的负极•材料准备：•电池、电池盒、小灯泡、灯座、导线（其中一根较长）、指南针、长约两米的多股绝缘导线。•在桌上放一个指南针，指针停止摆动后，指南针指向什么方向？把电路中的导线拉直靠在指南针的上方，与磁针指的方向一致。•接通电流时指南针有什么变化？断开电流后指南针有什么变化？反复做几次，结果怎样？•指南针指向什么方向？•指南针有指示南北方向的性质•南极为S•北极为N实验结论•把导线拉直放在指南针上方与磁针指向一致，接通电流，磁针偏转，电流越大，偏转的角度越大，最大是90度。断开电流，磁针复位。更多发现•。如通电导线离磁针远近不同，磁针的偏转程度会不同；导线在磁针下方磁针也会偏转，但方向相反；把导线顺着磁针移动，各处都一样……有办法使实验效果更明显吗？分析观察到的现象，我们有什么新发现？•提示：•电路短路，电流很强，电池会很快发热。所以只能接通一下，马上断开，时间不能长。原来如此•只有铁或磁铁才能使小磁针发生偏转，而导线是铜的，磁针偏转不可能是导线的原因。•接通电流，磁针偏转；•断开电流，磁针复位，•应该是电流产生了磁性。•做一个线圈。用导线在手指上绕10圈左右取下，固定线圈和引出的线。给线圈通上电流，线圈会产生磁性吗？试一试，线圈怎么放置，指针偏转的角度最大？实验结论•发现把线圈立着放，指南针尽量靠近线圈的中心，指南针偏转的角度最大。用完了的废电池，一点电都没有了吗？能用我们的线圈和指南针检测一下吗？交流与质疑对于“电与磁”你们还知道些什么？还想知道什么？课堂总结•1、电流可以产生磁性。•2、通电直导线使指南针磁针偏转。•3、通电线圈能使指南针偏转。•4、线圈立着放，用线圈的平面靠近指南针，或者把线圈套在指南针上，指针偏转角度最大。当堂检测题•一、判断题（对的打√，错的打×）•1、通电导线能产生磁性。（）•2、做实验时，导线不能长时间接在电路中。（）•3、加大导线中的电流不会影响小磁针的偏转。（）•4、在电流相同时，通电线圈的磁性比通电直导线的磁性大。（）•5当导线中有电流通过时，导线的周围会产生磁场。（）√√√√ו二、选择题•1、电与磁（）•A、有关系B、没关系C、可有可无•2、如果使电路短路，电流就（）•A、很弱B、很强C、消失•3、指南针静止后，指针指示方向是（）。•A、指向西北B、指向南北C、指向东西•4、下列方法中不能增加电流大小的是（）。•A、增加电池节数B、铜C、短路•5、（）是第一个发现电能转化成磁的人。•A、牛顿B、奥斯卡C、奥斯特ABBBC微山县春蕾学校—邵长义
