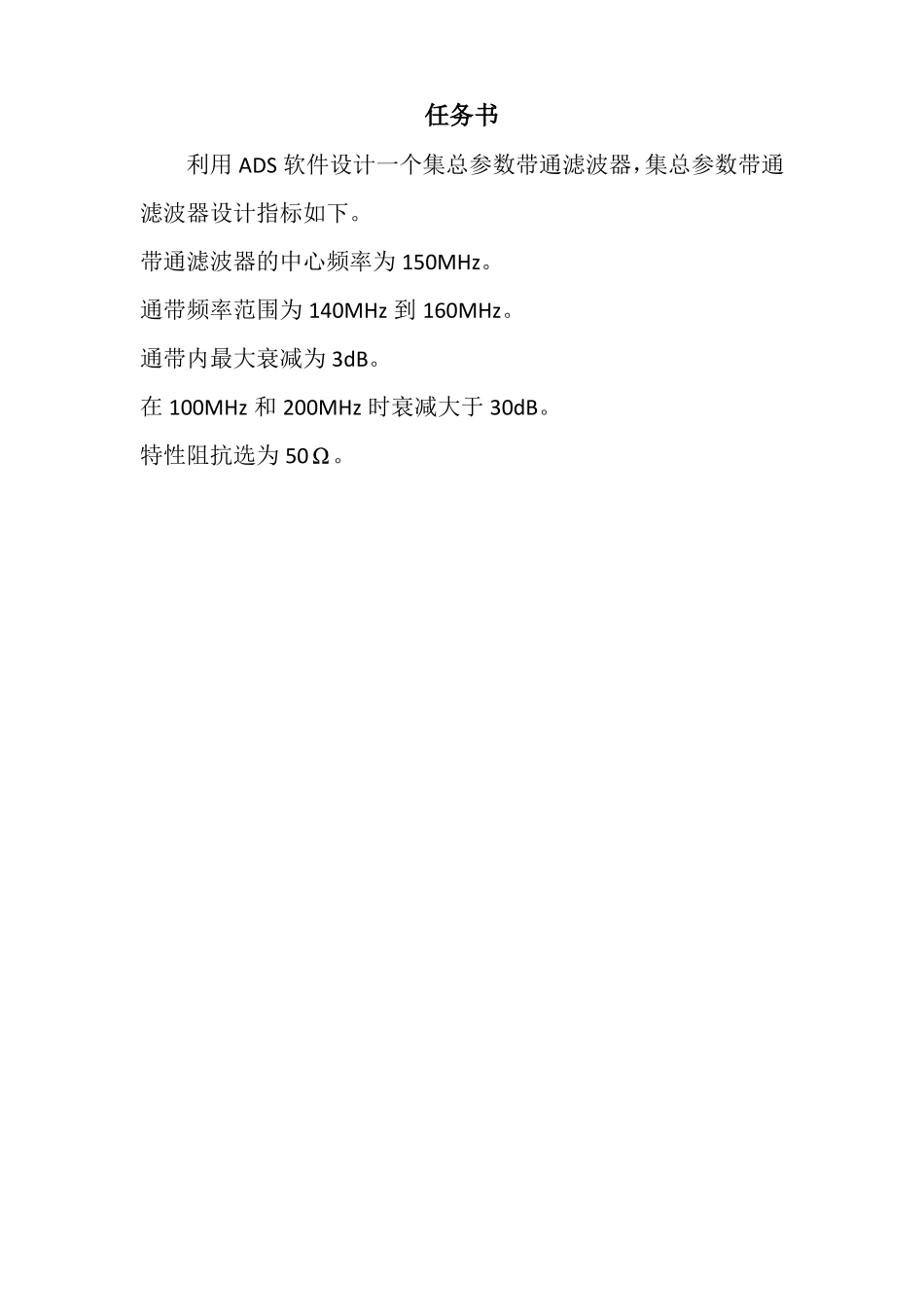

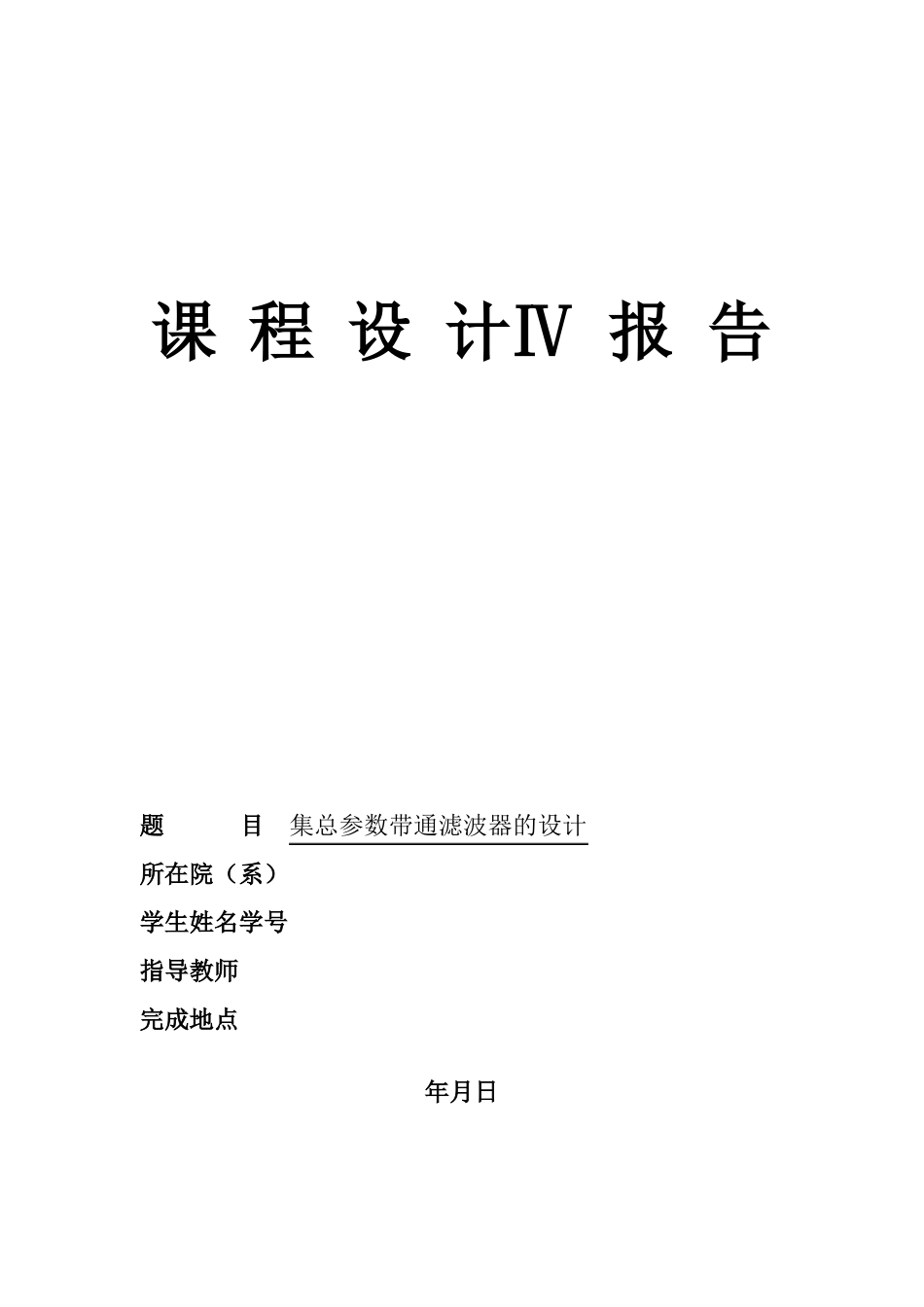

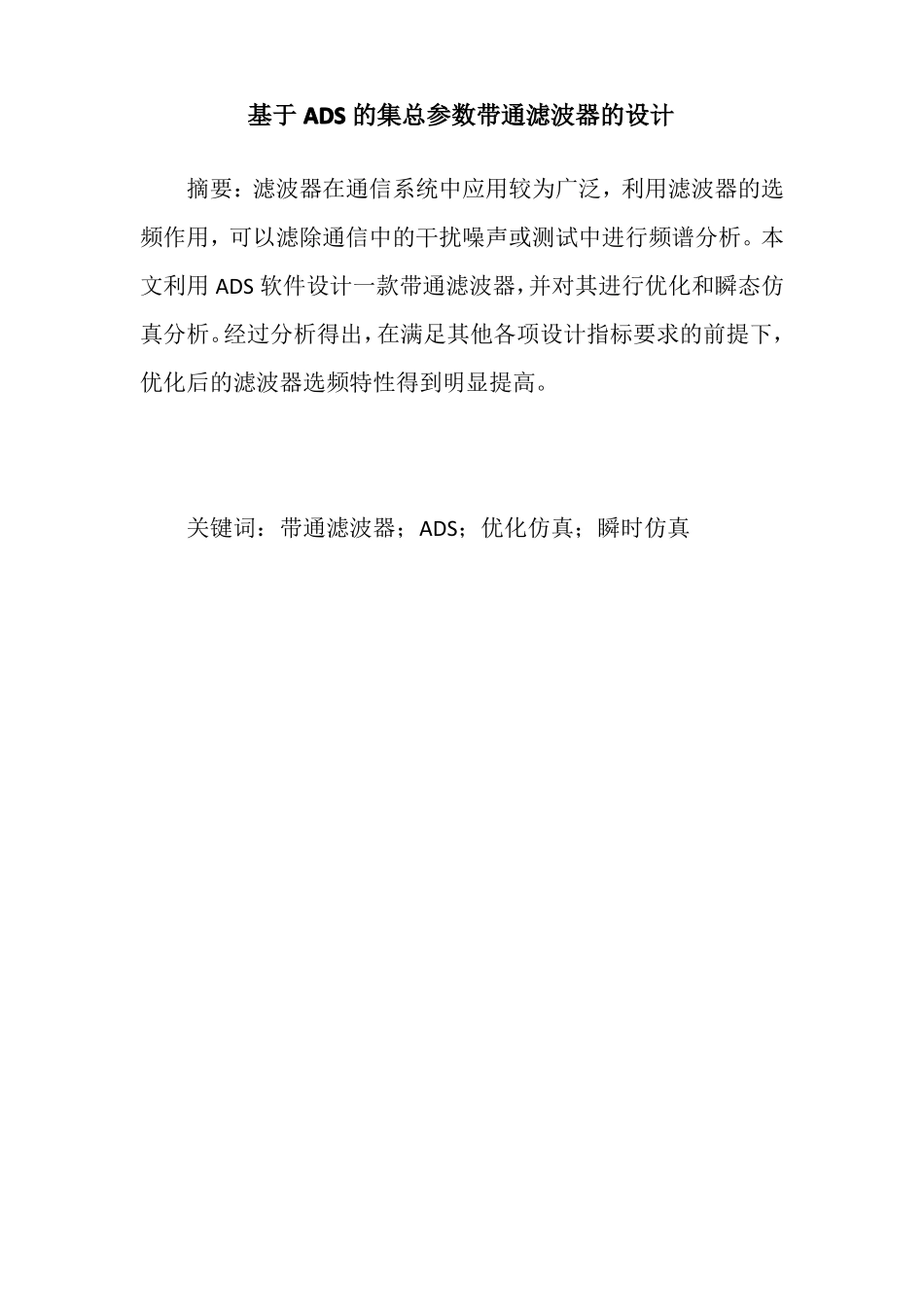

课程设计Ⅳ题目集总参数带通滤波器的设计所在院（系）学生姓名学号指导教师完成地点年月日报告基于ADS的集总参数带通滤波器的设计摘要：滤波器在通信系统中应用较为广泛，利用滤波器的选频作用，可以滤除通信中的干扰噪声或测试中进行频谱分析。本文利用ADS软件设计一款带通滤波器，并对其进行优化和瞬态仿真分析。经过分析得出，在满足其他各项设计指标要求的前提下，优化后的滤波器选频特性得到明显提高。关键词：带通滤波器；ADS；优化仿真；瞬时仿真任务书利用ADS软件设计一个集总参数带通滤波器，集总参数带通滤波器设计指标如下。带通滤波器的中心频率为150MHz。通带频率范围为140MHz到160MHz。通带内最大衰减为3dB。在100MHz和200MHz时衰减大于30dB。特性阻抗选为50Ω。目录引言..............................................................................................................................-1-一．创建原理图.........................................................................................................-2-二．利用设计向导生成集总参数带通滤波器原理图...........................................-2-三．观察原理图的仿真结果....................................................................................-4-四．实现集总参数带通滤波器的原理图...............................................................-7-1．创建新设计....................................................................................................-7-2．设计原理图....................................................................................................-7-3．原理图仿真与优化.....................................................................................-11-参考文献....................................................................................................................-17-引言在现代通信系统中，滤波器的应用领域很广泛，如电视频道信号的选取，多音响装置的频谱分析器等，滤波器作为无线通信应用领域的一个重要器件，其性能指标往往直接影响到整个通信系统的优劣，伴随着移动通信、雷达、卫星通信等各通信系统的增多，电磁环境逐渐异常复杂化，从而使得通信系统中频带资源愈发短缺，导致频率间隔变得越发密集。怎样无失真的从逐渐短缺的频带资源内获取所需的信号并抑制其他无用或有害的信号，为滤波器的设计提出了苛刻的要求。虽然各滤波器在电子器件和技术的飞速发展的推动下层出不穷，但怎样制造小体积低成本易加工量产并满足指标要求的滤波器渐渐成为工程应用中的核心问题，集总参数滤波器以其自身优势作为首选应用在通信系统和设备中。集总参数是指当实际电路的尺寸远小于电路工作时电磁波的波长时，可以把元件的作用集总在一起，用一个或有限个理想R、L、C元件来加以描述的电路参数。集总参数带通滤波器是指由集总参数元件构建的滤波器，其特性由构建此带通滤波器的集总参数元件值来确定。本文阐述了利用ADS软件设计带通滤波器的方法、流程以及仿真过程，结合带通滤波器的一般原理和最小二乘误差法，以期寻找一种更为通用的、频带高度利用和相邻信道低干扰的带通滤波器的设计方案，同时给出其仿真结果。-1-一．创建原理图下面将在LC_Filter项目中创建带通滤波器原理图，创建原理图的方法很多，这里创建原理图的步骤如下。（1）选择主视窗中【File】菜单→【OpenProject】，弹出【OpenProject】对话框，【OpenProject】。（2）在【OpenProject】对话框中选择LC_Filter_prj，然后单击对话框中的【OK】按钮，进入LC_Filter项目。（3）在主视窗的工具栏中选择按钮，弹出一个未命名的原理图untitled1，在未命名的原理图untitled1上，选择菜单【File】→【SaveDesign】，弹出【SaveDesignAs】对话框。（4）在【SaveDesignAs】对话框中输入文件名Filter_Bandpass1，单击"保存"，将原理图命名为Filter_Bandpass1。二．利用设计向导生成集总参数带通滤波器原理图（1）在原理...
