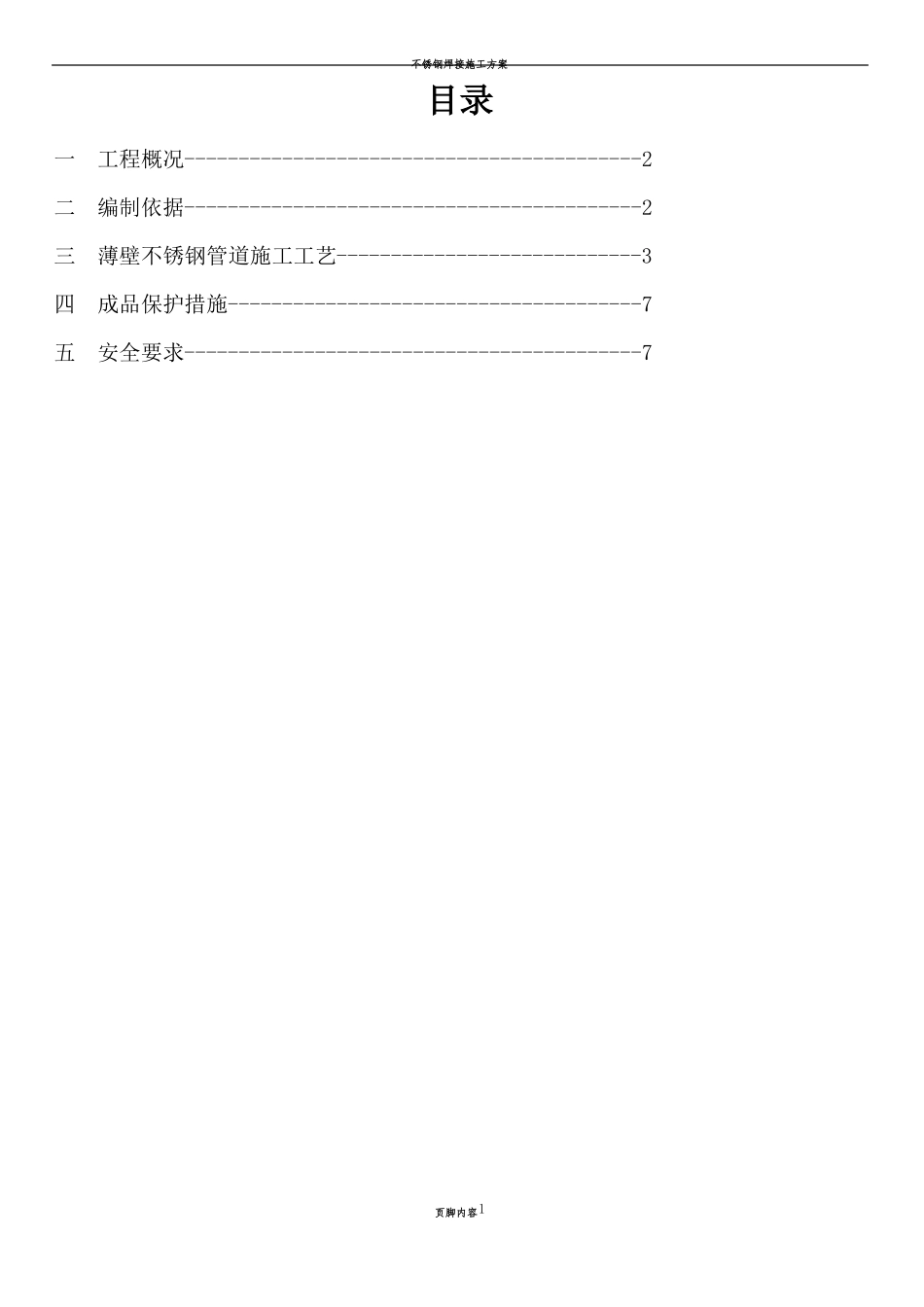

不锈钢管施工方案_第1页
1/7

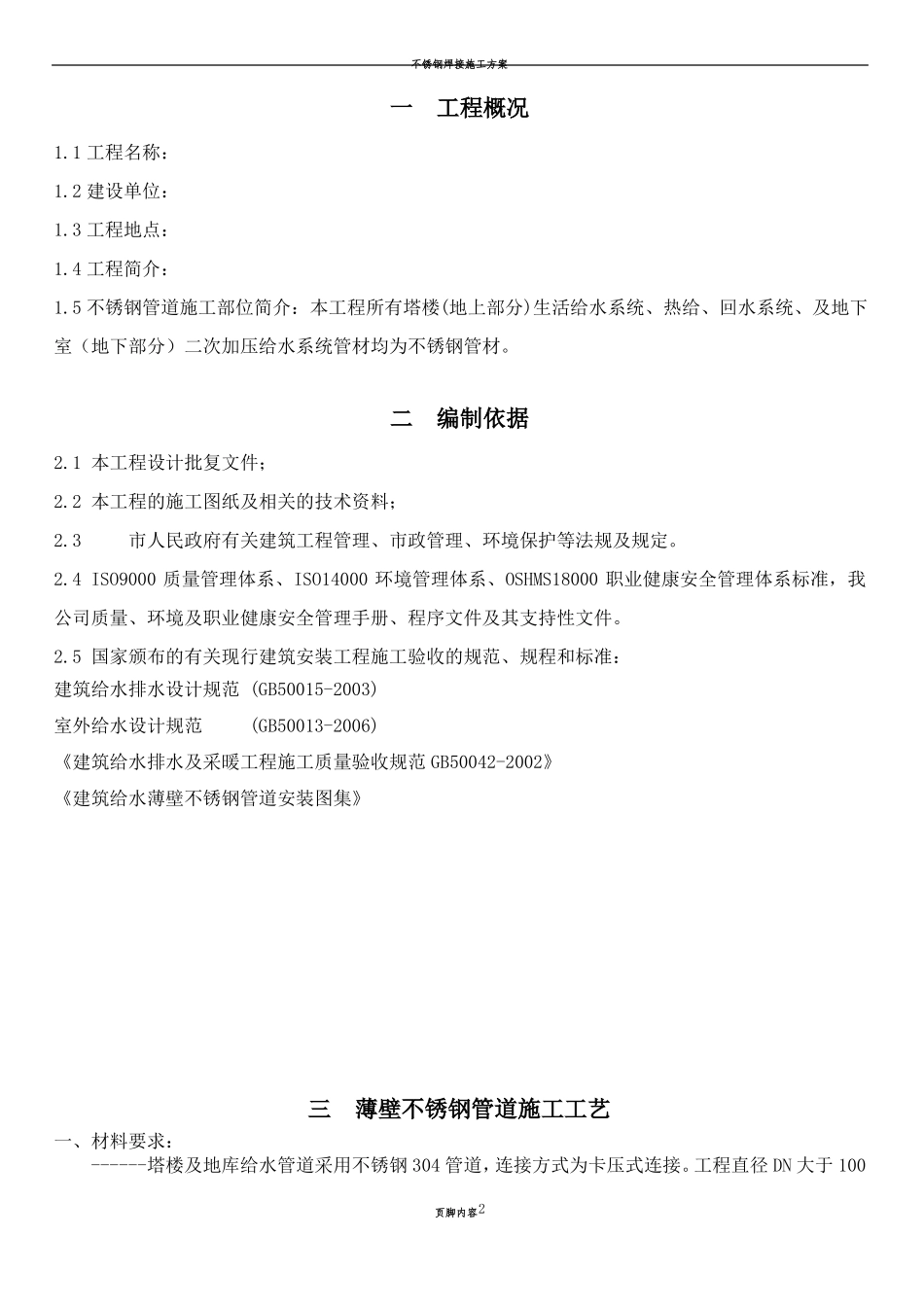

不锈钢管施工方案_第2页
2/7

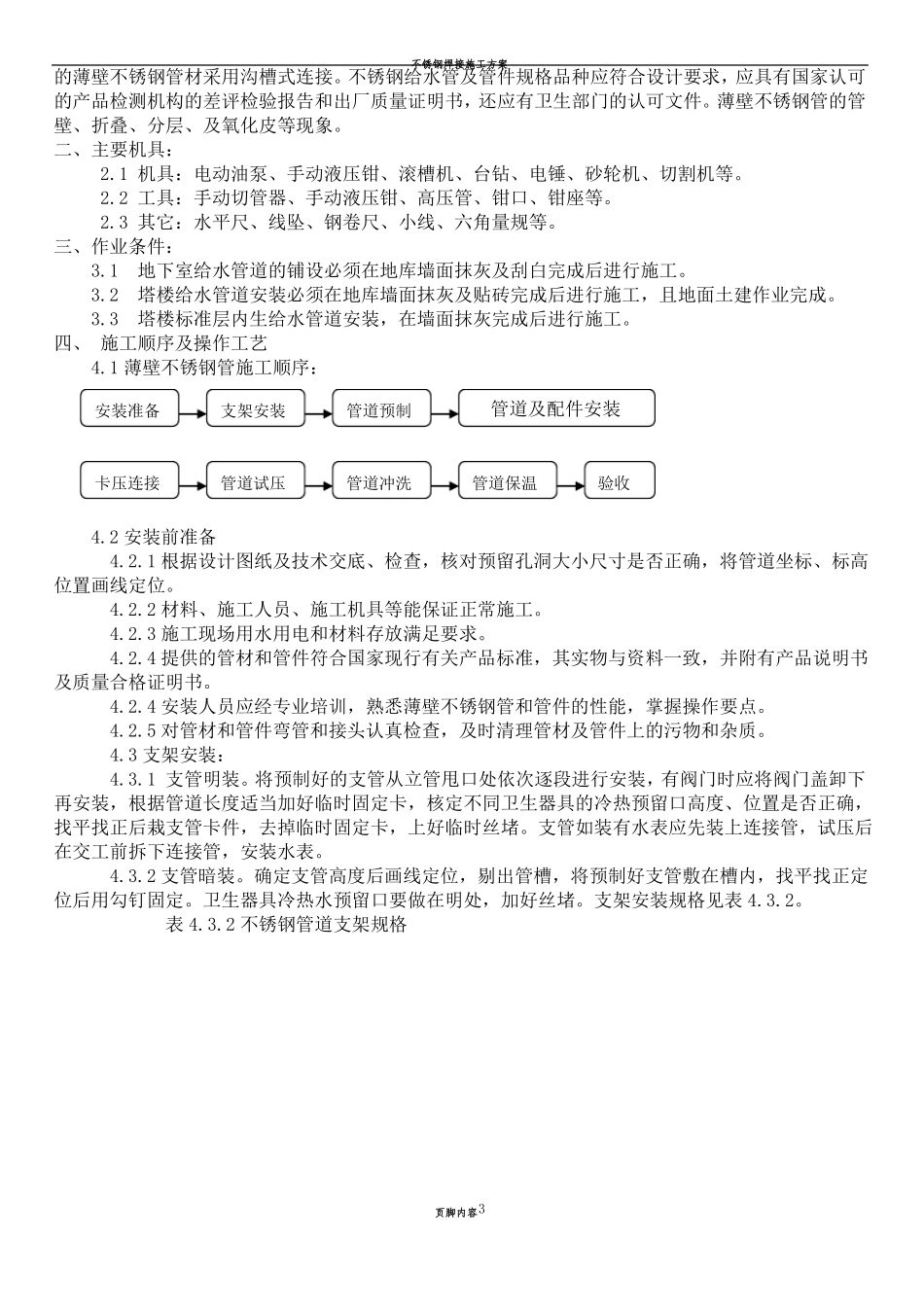

不锈钢管施工方案_第3页
3/7
不锈钢焊接施工方案目录一工程概况------------------------------------------2二编制依据------------------------------------------2三薄壁不锈钢管道施工工艺----------------------------3四成品保护措施--------------------------------------7五安全要求------------------------------------------7页脚内容1不锈钢焊接施工方案一工程概况1.1工程名称:1.2建设单位:1.3工程地点:1.4工程简介:1.5不锈钢管道施工部位简介:本工程所有塔楼(地上部分)生活给水系统、热给、回水系统、及地下室(地下部分)二次加压给水系统管材均为不锈钢管材。二编制依据2.1本工程设计批复文件;2.2本工程的施工图纸及相关的技术资料;2.3市人民政府有关建筑工程管理、市政管理、环境保护等法规及规定。2.4ISO9000质量管理体系、ISO14000环境管理体系、OSHMS18000职业健康安全管理体系标准,我公司质量、环境及职业健康安全管理手册、程序文件及其支持性文件。2.5国家颁布的有关现行建筑安装工程施工验收的规范、规程和标准:建筑给水排水设计规范(GB50015-2003)室外给水设计规范(GB50013-2006)《建筑给水排水及采暖工程施工质量验收规范GB50042-2002》《建筑给水薄壁不锈钢管道安装图集》三薄壁不锈钢管道施工工艺一、材料要求:------塔楼及地库给水管道采用不锈钢304管道,连接方式为卡压式连接。工程直径DN大于100页脚内容2不锈钢焊接施工方案的薄壁不锈钢管材采用沟槽式连接。不锈钢给水管及管件规格品种应符合设计要求,应具有国家认可的产品检测机构的差评检验报告和出厂质量证明书,还应有卫生部门的认可文件。薄壁不锈钢管的管壁、折叠、分层、及氧化皮等现象。二、主要机具:2.1机具:电动油泵、手动液压钳、滚槽机、台钻、电锤、砂轮机、切割机等。2.2工具:手动切管器、手动液压钳、高压管、钳口、钳座等。2.3其它:水平尺、线坠、钢卷尺、小线、六角量规等。三、作业条件:3.1地下室给水管道的铺设必须在地库墙面抹灰及刮白完成后进行施工。3.2塔楼给水管道安装必须在地库墙面抹灰及贴砖完成后进行施工,且地面土建作业完成。3.3塔楼标准层内生给水管道安装,在墙面抹灰完成后进行施工。四、施工顺序及操作工艺4.1薄壁不锈钢管施工顺序:支架安装管道预制管道及配件安装安装准备管道试压管道冲洗管道保温验收卡压连接4.2安装前准备4.2.1根据设计图纸及技术交底、检查,核对预留孔洞大小尺寸是否正确,将管道坐标、标高位置画线定位。4.2.2材料、施工人员、施工机具等能保证正常施工。4.2.3施工现场用水用电和材料存放满足要求。4.2.4提供的管材和管件符合国家现行有关产品标准,其实物与资料一致,并附有产品说明书及质量合格证明书。4.2.4安装人员应经专业培训,熟悉薄壁不锈钢管和管件的性能,掌握操作要点。4.2.5对管材和管件弯管和接头认真检查,及时清理管材及管件上的污物和杂质。4.3支架安装:4.3.1支管明装。将预制好的支管从立管甩口处依次逐段进行安装,有阀门时应将阀门盖卸下再安装,根据管道长度适当加好临时固定卡,核定不同卫生器具的冷热预留口高度、位置是否正确,找平找正后栽支管卡件,去掉临时固定卡,上好临时丝堵。支管如装有水表应先装上连接管,试压后在交工前拆下连接管,安装水表。4.3.2支管暗装。确定支管高度后画线定位,剔出管槽,将预制好支管敷在槽内,找平找正定位后用勾钉固定。卫生器具冷热水预留口要做在明处,加好丝堵。支架安装规格见表4.3.2。表4.3.2不锈钢管道支架规格页脚内容3不锈钢焊接施工方案注:此表参见05S9支吊架安装图集4.4管道及配件安装4.4.1管道敷设前要求薄壁不锈钢管及管件不宜与水泥浆、水泥、砂浆、拌合混凝土接触。管道安装间隙或安装完成后,管子敞口及时封堵。架空管道管顶上部的净空不宜小于100mm。薄壁不锈钢管与阀门、水表、水咀等的连接处应采用专用的转换接头,严禁在管材上套丝。管材和管件在装卸、搬运时应小心轻放,切记避免油污污损,不得抛、摔、滚、拖。4.5管道敷设管道明敷时,应在土建工程粉饰完毕后进行安装,安装前检查预留孔洞是否正确。薄壁不锈钢管固定支架间距不宜大于15米,热水管固定支架间...
