XXXXX供水管网查漏方案VIP免费

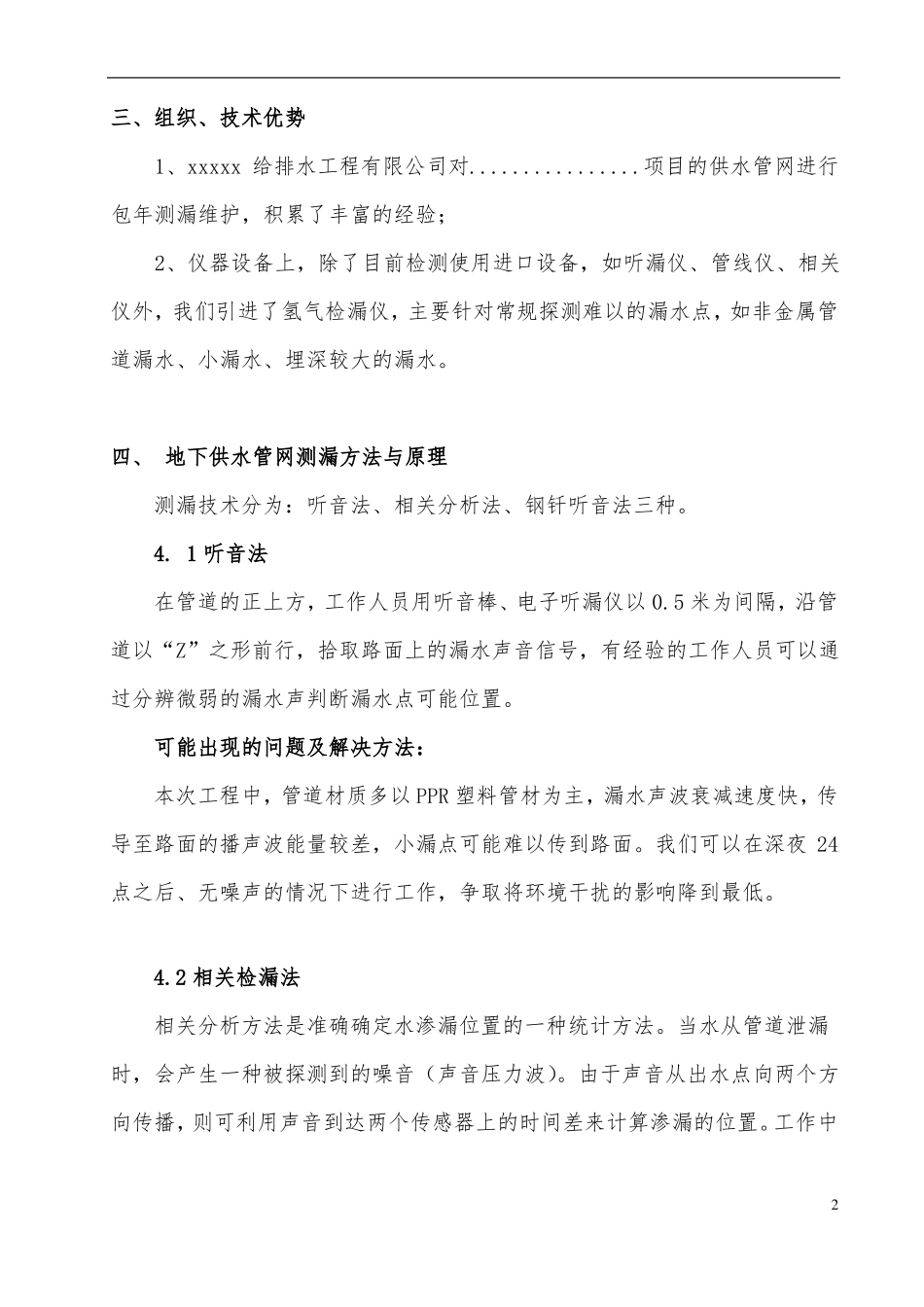

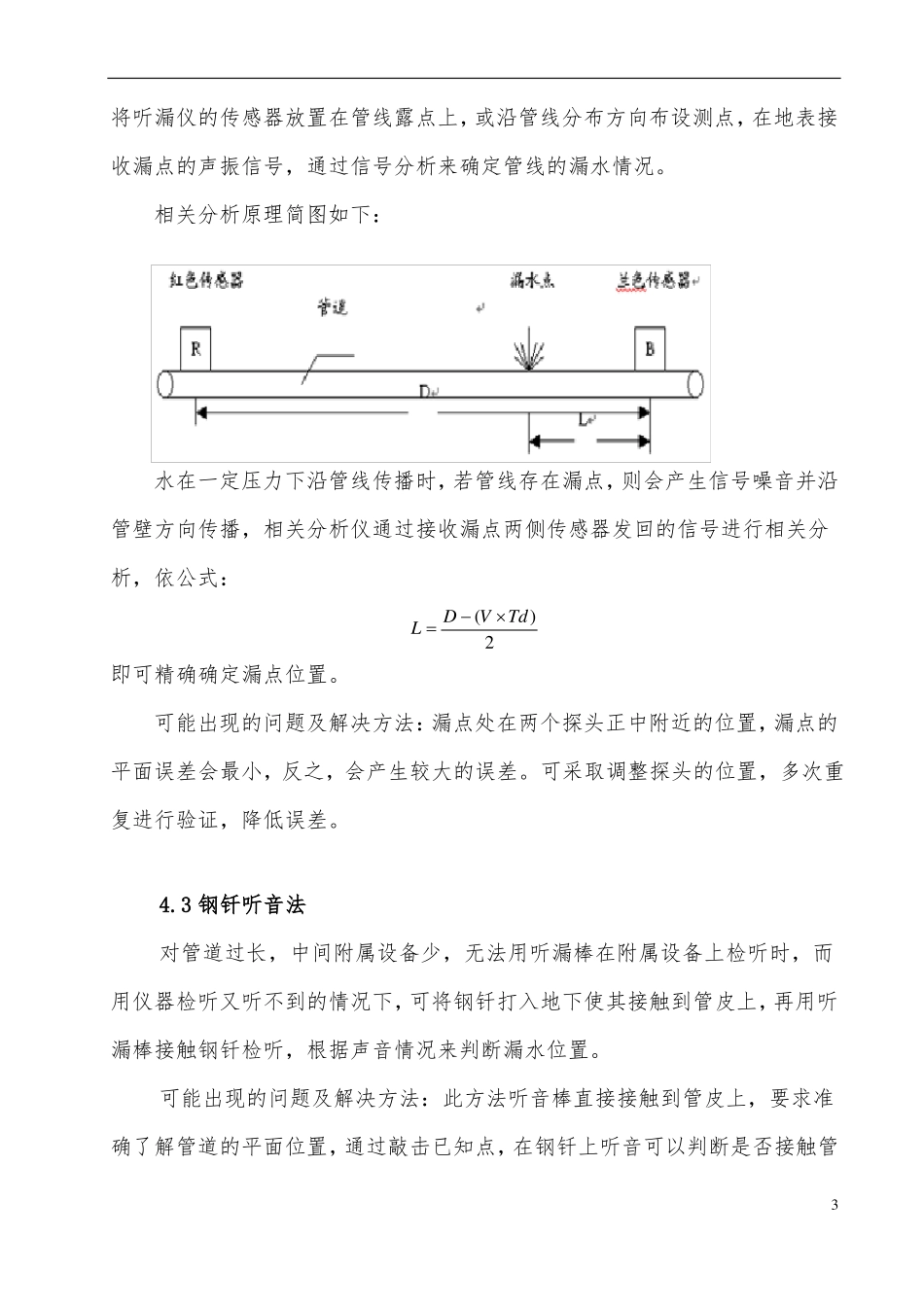

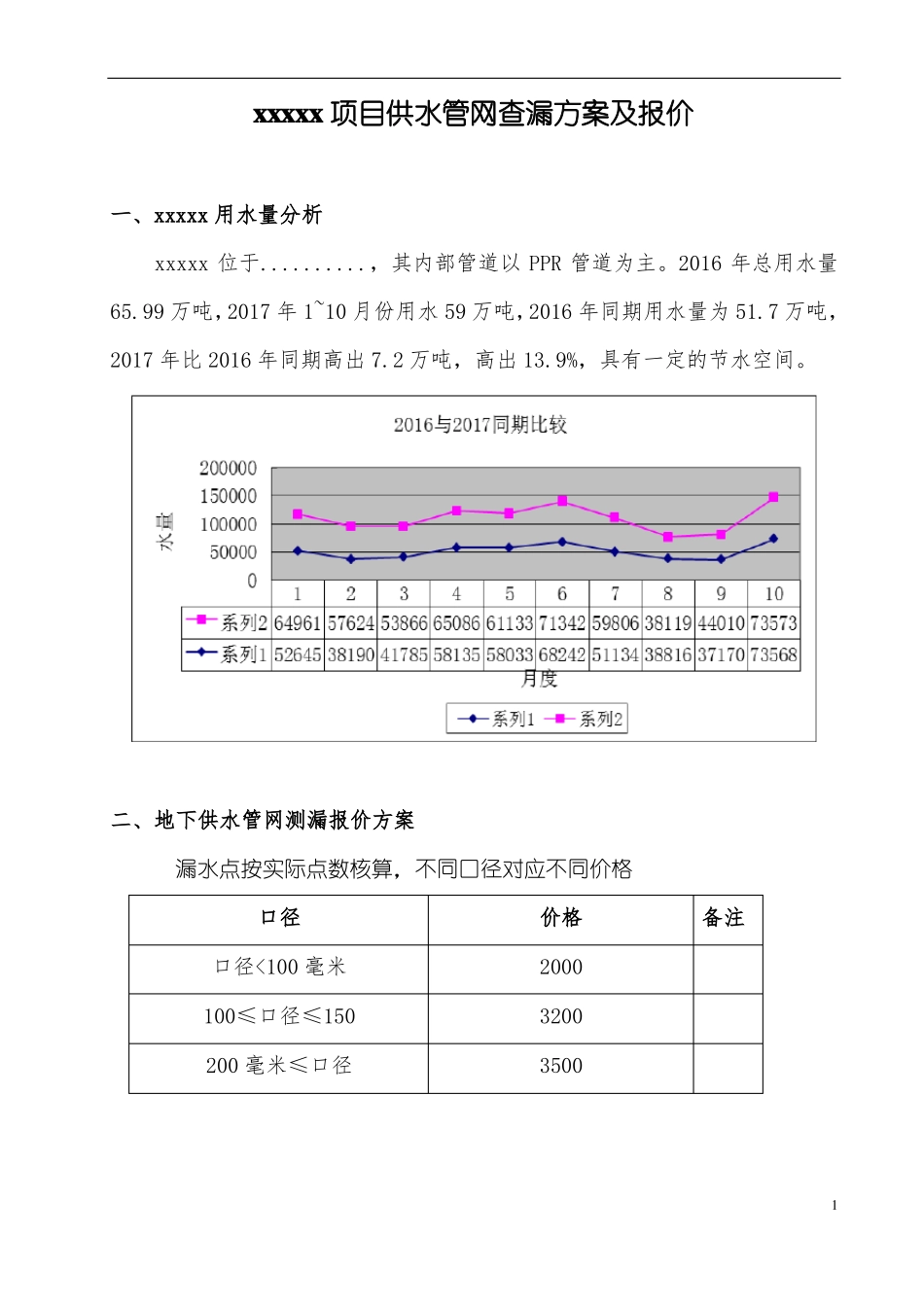

xxxxx项目供水管网查漏方案及报价一、xxxxx用水量分析xxxxx位于..........，其内部管道以PPR管道为主。2016年总用水量65.99万吨，2017年1~10月份用水59万吨，2016年同期用水量为51.7万吨，2017年比2016年同期高出7.2万吨，高出13.9%，具有一定的节水空间。二、地下供水管网测漏报价方案漏水点按实际点数核算，不同口径对应不同价格口径口径<100毫米100≤口径≤150200毫米≤口径价格200032003500备注1三、组织、技术优势1、xxxxx给排水工程有限公司对................项目的供水管网进行包年测漏维护，积累了丰富的经验；2、仪器设备上，除了目前检测使用进口设备，如听漏仪、管线仪、相关仪外，我们引进了氢气检漏仪，主要针对常规探测难以的漏水点，如非金属管道漏水、小漏水、埋深较大的漏水。四、地下供水管网测漏方法与原理测漏技术分为：听音法、相关分析法、钢钎听音法三种。4.1听音法在管道的正上方，工作人员用听音棒、电子听漏仪以0.5米为间隔，沿管道以“Z”之形前行，拾取路面上的漏水声音信号，有经验的工作人员可以通过分辨微弱的漏水声判断漏水点可能位置。可能出现的问题及解决方法：本次工程中，管道材质多以PPR塑料管材为主，漏水声波衰减速度快，传导至路面的播声波能量较差，小漏点可能难以传到路面。我们可以在深夜24点之后、无噪声的情况下进行工作，争取将环境干扰的影响降到最低。4.2相关检漏法相关分析方法是准确确定水渗漏位置的一种统计方法。当水从管道泄漏时，会产生一种被探测到的噪音（声音压力波）。由于声音从出水点向两个方向传播，则可利用声音到达两个传感器上的时间差来计算渗漏的位置。工作中2将听漏仪的传感器放置在管线露点上，或沿管线分布方向布设测点，在地表接收漏点的声振信号，通过信号分析来确定管线的漏水情况。相关分析原理简图如下：水在一定压力下沿管线传播时，若管线存在漏点，则会产生信号噪音并沿管壁方向传播，相关分析仪通过接收漏点两侧传感器发回的信号进行相关分析，依公式：LD(VTd)2即可精确确定漏点位置。可能出现的问题及解决方法：漏点处在两个探头正中附近的位置，漏点的平面误差会最小，反之，会产生较大的误差。可采取调整探头的位置，多次重复进行验证，降低误差。4.3钢钎听音法对管道过长，中间附属设备少，无法用听漏棒在附属设备上检听时，而用仪器检听又听不到的情况下，可将钢钎打入地下使其接触到管皮上，再用听漏棒接触钢钎检听，根据声音情况来判断漏水位置。可能出现的问题及解决方法：此方法听音棒直接接触到管皮上，要求准确了解管道的平面位置，通过敲击已知点，在钢钎上听音可以判断是否接触管3道皮，否则须再次进行横向钻孔。五、执行技术标准5.1《地下管线探测技术规程》（CJJ61-2003，J271-2003），同时参照冶金部《地下管线电磁法探测规程》（TB/J9027-94）。5.2工作精度漏点现场定位，定位点误差±1米。六、地下供水管线测漏技术方案6.1地下供水管线测漏工序包括：前期准备、管线巡查、精确定点等工作，现分述如下：6.1.1前期准备前期准备工作包括搜集资料、现场踏勘等工作。在开展现场探测工作之前，需全面搜集工区的相关图纸资料。一般包括：·已有的地下供水管网图；·各种管线的设计图、施工图、竣工图及检修记录、技术说明资料；·各种管线的材质、规格、构筑特征、分布范围、用途以及运行管理体制；·业主的管理规定尤其是安全规定。6.1.2管道的检漏过程大致分为两步：A：圈定有漏水的可疑管段B、对疑似漏水点进行排除和精确定位。A：圈定有漏水的可疑管段。对管网的基本信息的了解，可以帮助检漏人员圈定漏水频率高的可疑管4段。这些信息包括历史维修信息、管材信息、安装年代和压力等。B：对暗漏疑似点的排除和精确定位本次工程的流程、步骤，具体如下：查阅相关管网资料，了解材质、埋深等信息探管仪平面定位和深度定位电子听漏仪和相关测漏仪探测漏水点位氢气检漏预定位N钻探验证Y确定漏水点七、安全规定（1）进厂施工前，对所用作业人员了解厂方的管理制度、安全规定等。（2）在道路进行现场作业时，必须着警示服。有着装规定的区域，按厂方规定着装、配戴安全帽等。（3）...
