音频系统方案说明新VIP免费

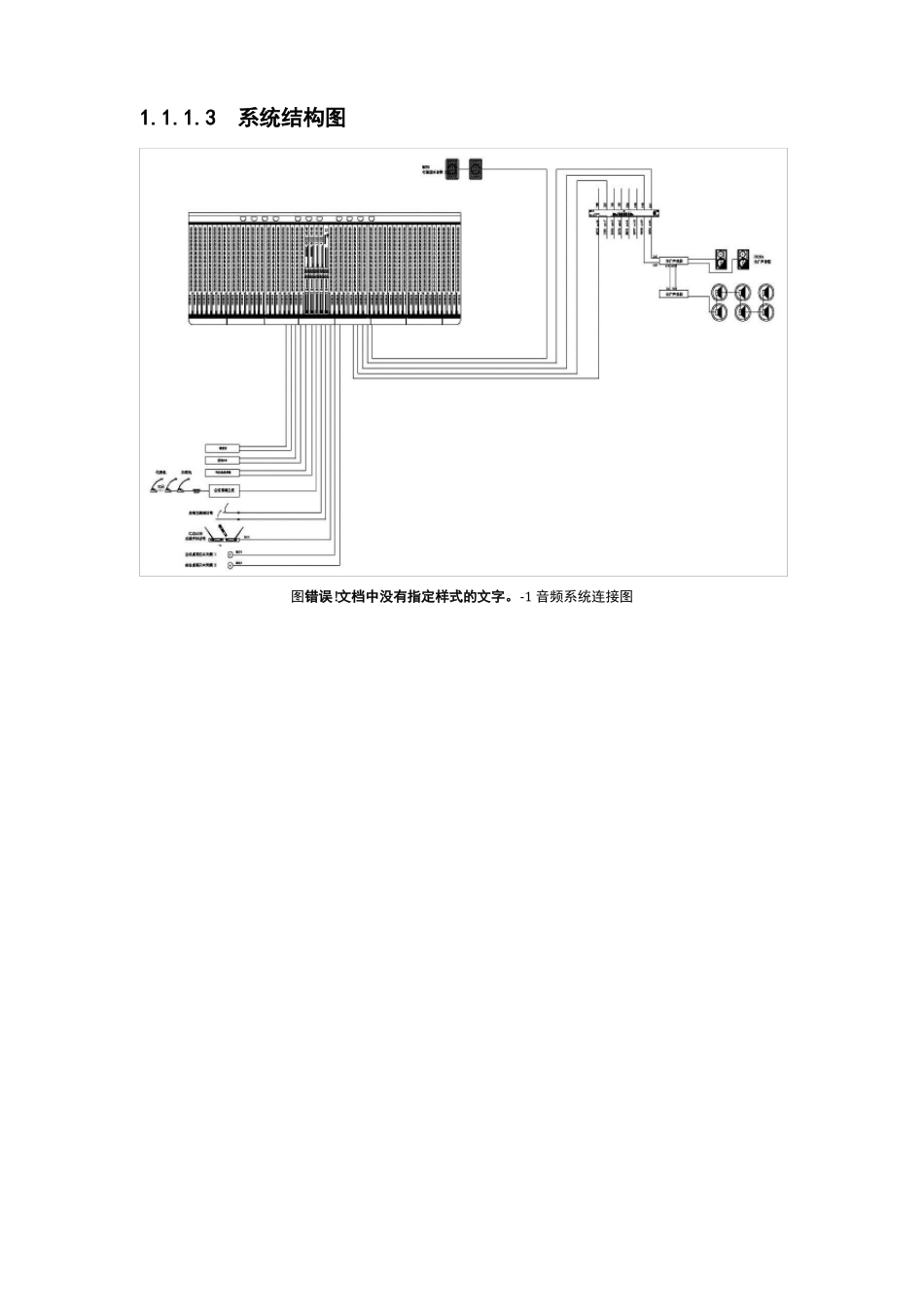

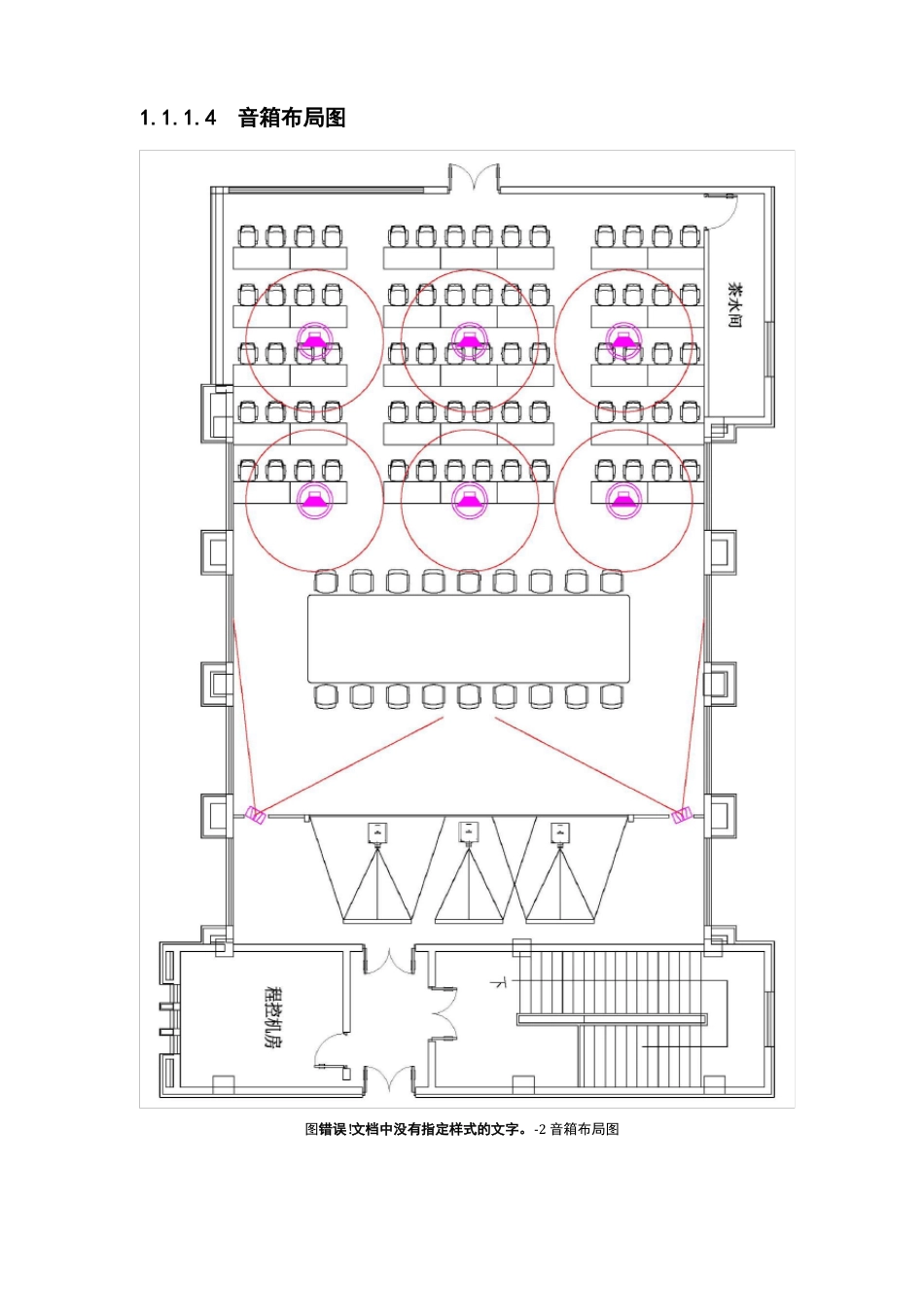

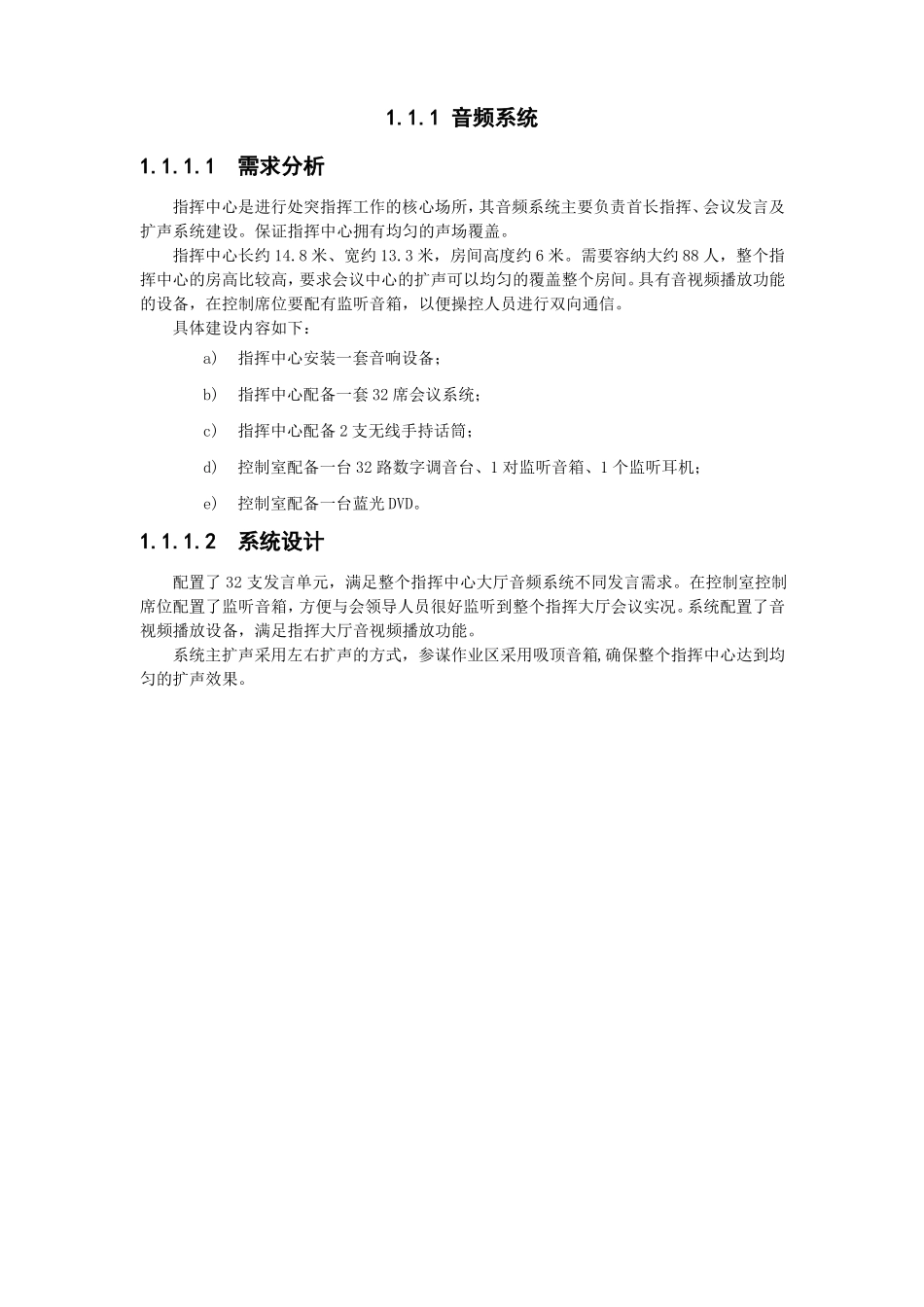

1.1.1音频系统1.1.1.1需求分析指挥中心是进行处突指挥工作的核心场所，其音频系统主要负责首长指挥、会议发言及扩声系统建设。保证指挥中心拥有均匀的声场覆盖。指挥中心长约14.8米、宽约13.3米，房间高度约6米。需要容纳大约88人，整个指挥中心的房高比较高，要求会议中心的扩声可以均匀的覆盖整个房间。具有音视频播放功能的设备，在控制席位要配有监听音箱，以便操控人员进行双向通信。具体建设内容如下：a)指挥中心安装一套音响设备；b)指挥中心配备一套32席会议系统；c)指挥中心配备2支无线手持话筒；d)控制室配备一台32路数字调音台、1对监听音箱、1个监听耳机；e)控制室配备一台蓝光DVD。1.1.1.2系统设计配置了32支发言单元，满足整个指挥中心大厅音频系统不同发言需求。在控制室控制席位配置了监听音箱，方便与会领导人员很好监听到整个指挥大厅会议实况。系统配置了音视频播放设备，满足指挥大厅音视频播放功能。系统主扩声采用左右扩声的方式，参谋作业区采用吸顶音箱,确保整个指挥中心达到均匀的扩声效果。1.1.1.3系统结构图图错误!文档中没有指定样式的文字。-1音频系统连接图1.1.1.4音箱布局图图错误!文档中没有指定样式的文字。-2音箱布局图1.1.1.5设计原则a)可靠性。系统应具备长期稳定工作的能力，所有选用设备均符合我国或国际上的质量及可靠性标准。b)实用性。系统应具备完成工程所要求功能的能力和水准，符合本工程实际需要和国内外有关规范的要求，并且实现容易，操作方便。c)先进性。系统是在满足可靠性和实用性要求前提下的最先进的系统。选用设备均选用国际、国内知名厂家近年来的最新产品或专利产品。d)一致性。系统应遵循开放系统的原则。系统应依据技术指标的一致性、互换性选定设备，使系统具备良好的灵活性、兼容性、扩展性和可移植性。e)经济性。系统应满足性能与价格之比在同类系统和条件下达到最优，选择最佳性价比的设备。系统以保证整个指挥大厅有良好的语言清晰度及均匀的声场分布，并且整个扩声系统能较好的解决背景声和人声兼容问题，使得声音更加逼真清晰为设计原则。1.1.1.6设备安装2支主扩声音箱安装在指挥中心大屏幕左右两侧，采用壁挂隐藏方式；6支吸顶音箱按图示位置安装在参谋作业区的上方，均采用隐藏方式安装；音箱安装时考虑与整体装修风格配合。数字音频处理器安装在设备间机柜；调音台安装在控制室操作台上。具体安装高度待立面图确定后再次进行优化声场分析，确定合适位置。1.1.1.7主要设备性能指标1.1.1.7.1主扩音箱1.1.1.8设备清单表错误!文档中没有指定样式的文字。-1音频系统设备清单序号1234设备名称数字会议主机便携式主席单元便携式代表单元20米会议延长电缆制造商/国别规格型号基本性能指标单位数量台支支副11311序号567891011121314151617设备名称250W二分频扬声器8寸100W/8Ω带式同轴吸顶扬声器主扬声器功率放大器吸顶扬声器功率放大器调音台数字音箱处理器U波段双手持无线话筒监听耳机蓝光播放器12路电源时序器话筒落地架鹅颈话筒线缆及辅材制造商/国别规格型号基本性能指标单位数量只只台台台台套套台台副支项26111121112211.1.2高清电视会议系统1.1.2.1需求分析视频会议是通过通信线路把两地或多个地点的会议室连接起来，以视频会议方式召开会议的一种图像通信手段。视频会议的主要特征是能实现实时传送与会者的形象、声音以及会议数据图表和相关实物的图像等等，身居不同地点的与会者互相可以闻声见影，如同坐在同一间会议室一样。通过召开远程视频会议，可大大提高工作效率，节省与会人员的工作时间和会议费用。1.1.2.2系统设计本系统基于IP数据网，采用H.323体系标准，采用总队－支队－大（中）队等二三级网组网模式。具体情况如下：总队中心点：省中心点配MCU一台、TVS电视墙服务器一台、高清视频终端（支持1080P@60fps接收和发送）一台。MCU负责汇集总队1个会场和13个支队分中心的接入，并负责对这些码流进行转发、交换等处理。高清视频终端负责会场音视频信号的编解码。会议控制台负责会议的召集、管理和结束等管理控制功能；TVS电视墙服务器负责会议录像，各个会场的终端可以通过网络进行点播的方式进行可视...
