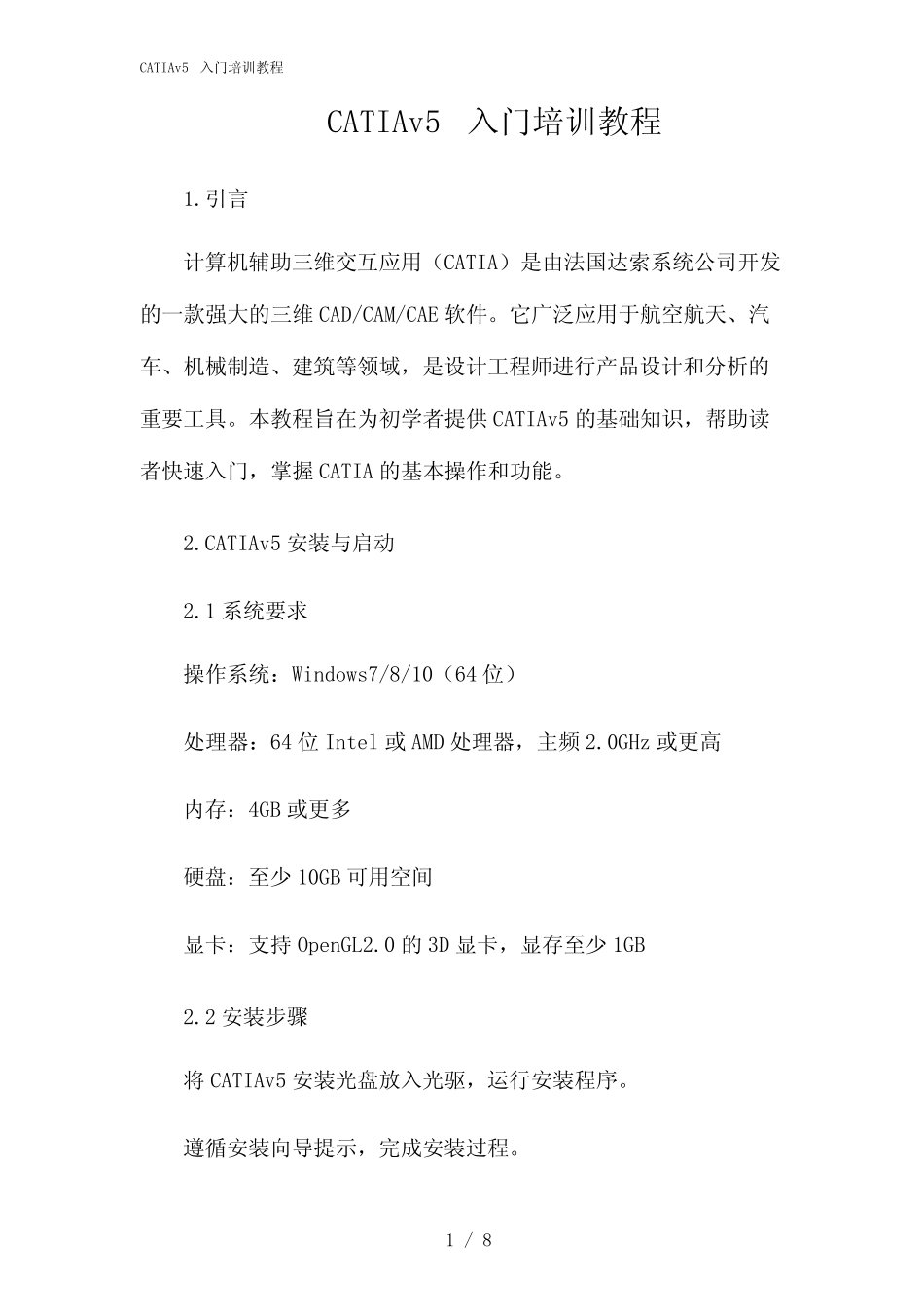

CATIAv5入门培训教程1/8CATIAv5入门培训教程1.引言计算机辅助三维交互应用（CATIA）是由法国达索系统公司开发的一款强大的三维CAD/CAM/CAE软件。它广泛应用于航空航天、汽车、机械制造、建筑等领域，是设计工程师进行产品设计和分析的重要工具。本教程旨在为初学者提供CATIAv5的基础知识，帮助读者快速入门，掌握CATIA的基本操作和功能。2.CATIAv5安装与启动2.1系统要求操作系统：Windows7/8/10（64位）处理器：64位Intel或AMD处理器，主频2.0GHz或更高内存：4GB或更多硬盘：至少10GB可用空间显卡：支持OpenGL2.0的3D显卡，显存至少1GB2.2安装步骤将CATIAv5安装光盘放入光驱，运行安装程序。遵循安装向导提示，完成安装过程。CATIAv5入门培训教程2/82.3启动与关闭安装完成后，在桌面或开始菜单中找到CATIAv5的快捷方式，启动。使用完毕后，通过菜单栏的“文件”→“退出”或使用快捷键Ctrl+Q关闭CATIAv5。3.CATIAv5用户界面与基本操作3.1用户界面CATIAv5的用户界面包括菜单栏、工具栏、命令提示栏、图形区、特征树和属性栏等部分。菜单栏：包含文件、编辑、视图、工具等菜单，通过菜单可以访问CATIAv5的所有功能。工具栏：提供常用命令的快捷方式，可以通过鼠标进行操作。命令提示栏：显示当前操作命令的提示信息。图形区：显示当前设计的三维模型。特征树：显示当前模型的层次结构和特征信息。属性栏：显示当前选择对象的属性信息。3.2基本操作CATIAv5入门培训教程3/8选择对象：通过鼠标左键在图形区选择对象。移动对象：选择对象后，按住鼠标左键拖动进行移动。缩放视图：使用鼠标滚轮或工具栏的缩放按钮进行视图缩放。旋转视图：按住鼠标右键拖动进行视图旋转。4.CATIAv5建模基础4.1绘制草图草图是CATIAv5建模的基础，用于创建二维图形。绘制草图的基本步骤如下：在特征树中选择“草图”节点，“创建草图”按钮。在弹出的对话框中选择草图平面，“确定”。使用绘图工具绘制所需的二维图形。完成绘制后，“退出草图”按钮。4.2创建特征基于草图，可以通过创建特征来构建三维模型。常见的特征包括拉伸、旋转、扫掠、放样等。创建特征的基本步骤如下：在特征树中选择“零件”节点，“创建特征”按钮。CATIAv5入门培训教程4/8在弹出的对话框中选择所需的特征类型，如拉伸、旋转等。设置特征参数，如尺寸、角度等。“确定”完成特征的创建。5.CATIAv5装配设计CATIAv5提供了强大的装配设计功能，可以方便地将多个零件组合成一个整体。装配设计的基本步骤如下：创建一个新的装配文件，选择“文件”→“新建”→“装配”。将所需的零件拖拽到装配文件中，或通过“插入”→“现有部件”添加零件。调整零件的位置和方向，使其符合设计要求。通过“约束”功能设置零件之间的相对位置关系，如配合、对齐等。完成装配设计后，可以爆炸图、干涉检查等。6.CATIAv5工程图CATIAv5支持从三维模型直接工程图。创建工程图的基本步骤如下：在特征树中选择“工程图”节点，“创建工程图”按钮。CATIAv5入门培训教程5/8在弹出的对话框中选择所需的图纸格式和比例。将三维模型中的视图投影到图纸上，如前视图、俯视图等。添加尺寸、标注、文字等注释信息。完成工程图的创建后，可以将其导出为PDF、DWG等格式。7.总结本教程为初学者提供了CATIAv5的基础知识和操作方法。通过学习本教程，读者可以快速入门CATIAv5，掌握基本操作和建模技巧。然而，CATIAv5是一款功能强大的软件，要精通还需要不断地实践和探索。希望本教程能为您的CATIAv5学习之路奠定坚实的基础重点关注的细节：CATIAv5的草图绘制详细补充和说明：1.草图平面选择在CATIAv5中，草图必须绘制在一个平面上，这个平面可以是基准平面，也可以是三维模型的一个面。在创建草图之前，需要选择一个合适的草图平面。选择草图平面的方法如下：在特征树中选择“草图”节点。CATIAv5入门培训教程6/8工具栏中的“创建草图”按钮，或选择菜单栏中的“开始”→“草图”→“草图”。在弹出的“草图”对话框中，选择所需的草图平面。如果需要，可以通过“反向”按钮来调整草图的绘制方向。“确定”开始绘制草图。2.草图绘制工具直线（Line）：用于绘制直线段...
